Comment afficher la hauteur de l'arête de coupe en tant que valeur d'élévation

Introduction

Cet article explique en détail comment afficher la distance entre l'arête de coupe et la surface du dessin sous la forme d'une valeur d'élévation.
Dans la vue en coupe, la distance entre l'arête de coupe et la surface du dessin peut être affichée sous la forme d'une valeur d'élévation.

Procédures et explications

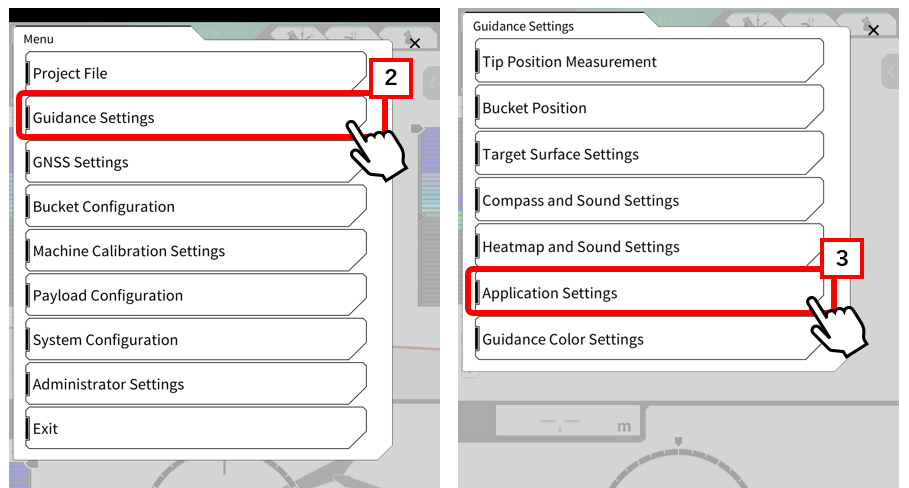

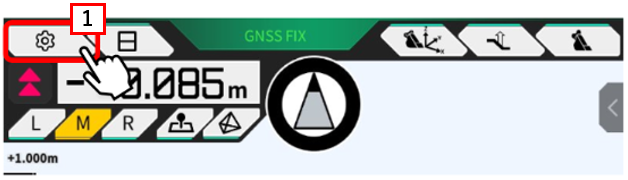

1. Sélectionnez 【"1 "la marque d'engrenage】 et 【"2 "Paramètres guidage】 et appuyez sur 【"3 "Paramètres de l’application】.

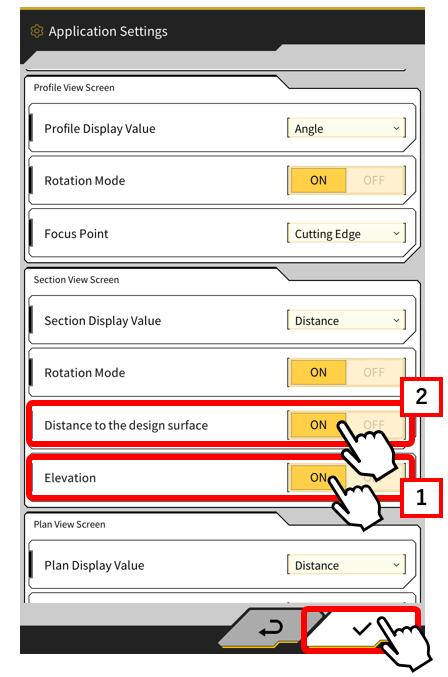

2. Recherchez "La vue section Écran" dans "Paramètres de l’application" et activez 【"1 "Hauteur】 ON.
*Vous pouvez également activer 【"2 "Distance vers la surface projet】 dans cet écran pour afficher la hauteur par rapport à la surface de conception.

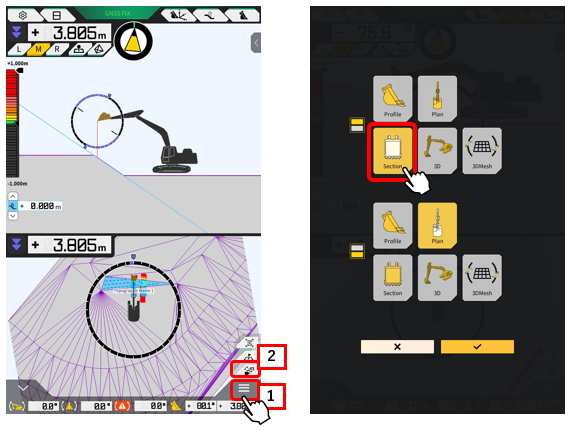

3. Touchez 【"1 "le menu】, puis touchez 【"2 "le bouton de changement de vue】 pour modifier la disposition.

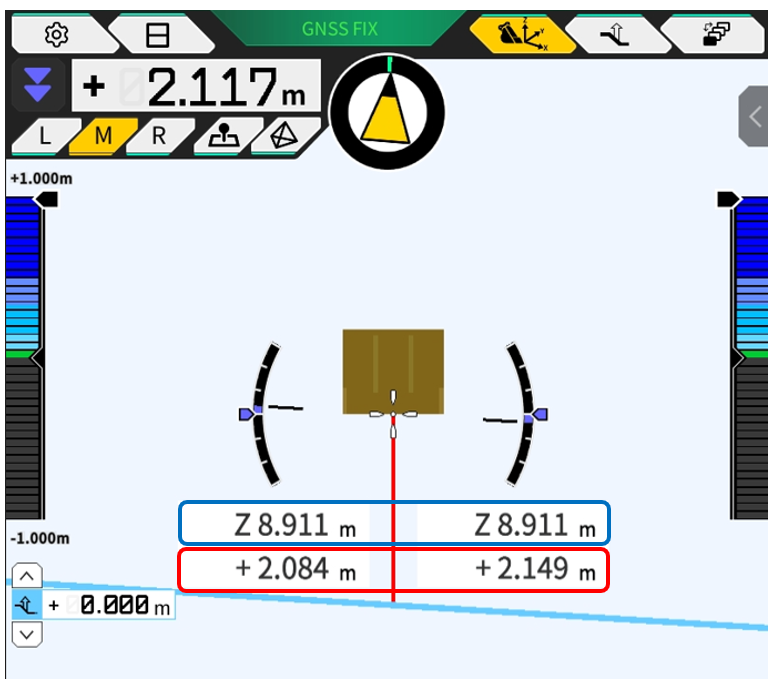

4. La valeur d'élévation est affichée dans la vue en coupe.

• Distance par rapport à la surface de conception : Cadre rouge
• Elévation : Cadre bleu
