Jak nastavit Payload Meter na tabletu

Úvod

Tento článek podrobně popisuje, jak nastavit stavební stroj vybavený systémem Retrofit tak, aby se na tabletu zobrazovala hmotnost vytěžené zeminy a bylo možné spravovat nakládání.
Zobrazením a správou hmotnosti lze nakládání provádět v souladu s nosností sklápěče.

Payload Meter – Přidána funkce pro použití průchodu nastavenou výškou jako spouštěče nakládání (2025/4/9)

Postup a vysvětlení

Payload Meter (Konfigurace lopaty)

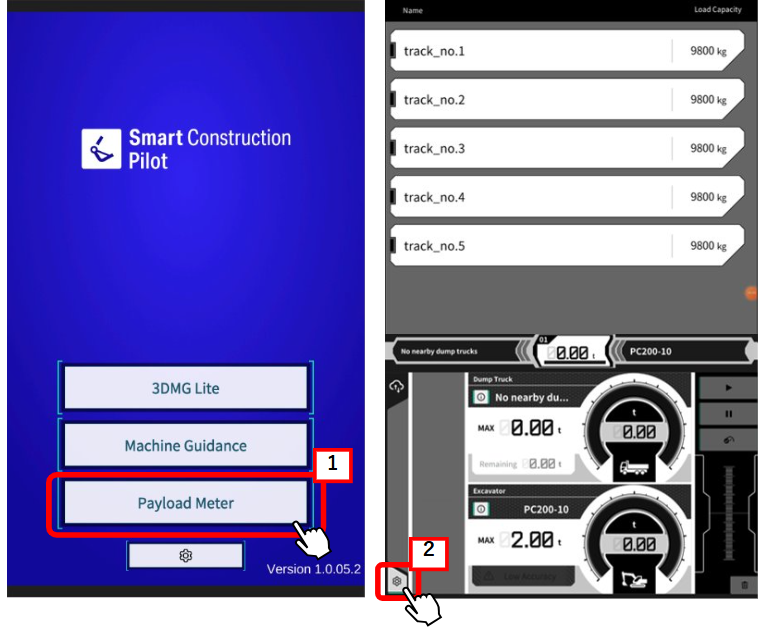

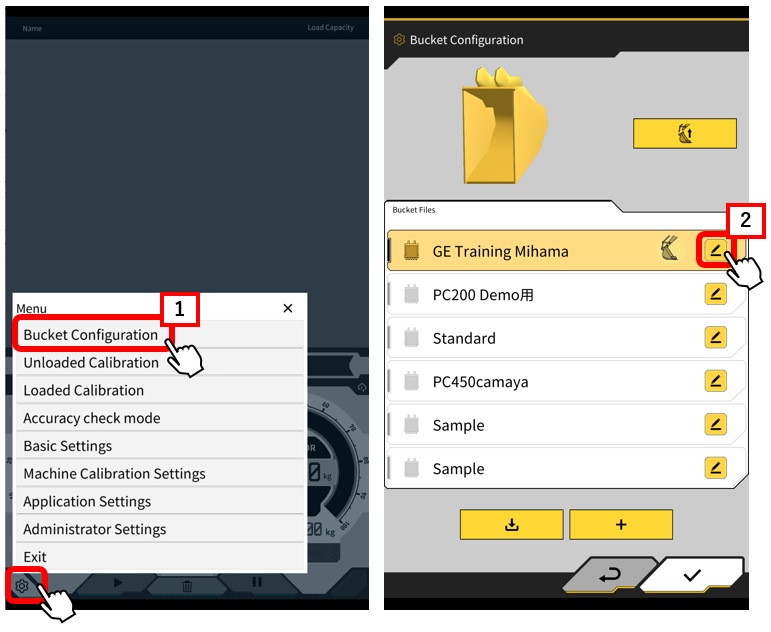

1.  Spusťte aplikaci, vyberte 【"1" Payload Meter】 a klepněte na 【"2" nabídku】.

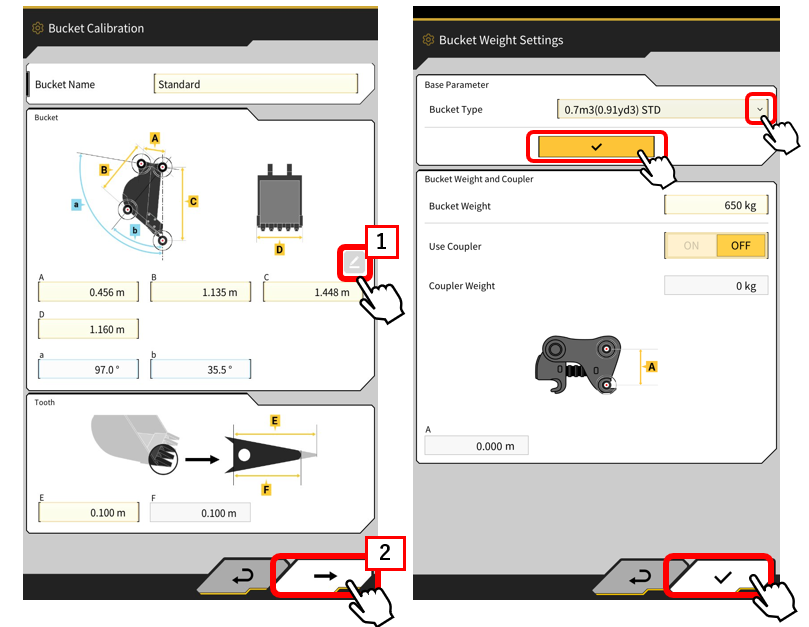

1) V nabídce klepněte na 【"1" Konfigurace lopaty】 a zkontrolujte nastavení hmotnosti používané lopaty.

Klepněte na 【"2" tlačítko úprav】 u lopaty, pro kterou chcete nastavit hmotnost.

(Žlutě označená lopata je ta, která se právě nastavuje.)

2) Pokračujte klepnutím na ikonu 【”1" úprav】 v 【"2" části Lopaty】.
Pokud již byla hmotnost zadána, stačí klepnout na zaškrtávací značku a nastavení je dokončeno. Pokud hmotnost nebyla zadána, vyberte typ lopaty, klepněte na žlutou zaškrtávací značku, potvrďte, že se hodnota promítla, a poté klepněte na bílou zaškrtávací značku.
*Pokud má lopata rychlospojku, zadejte hmotnost rychlospojky a vzdálenost mezi dvěma čepy.

Payload Meter (Základní nastavení)

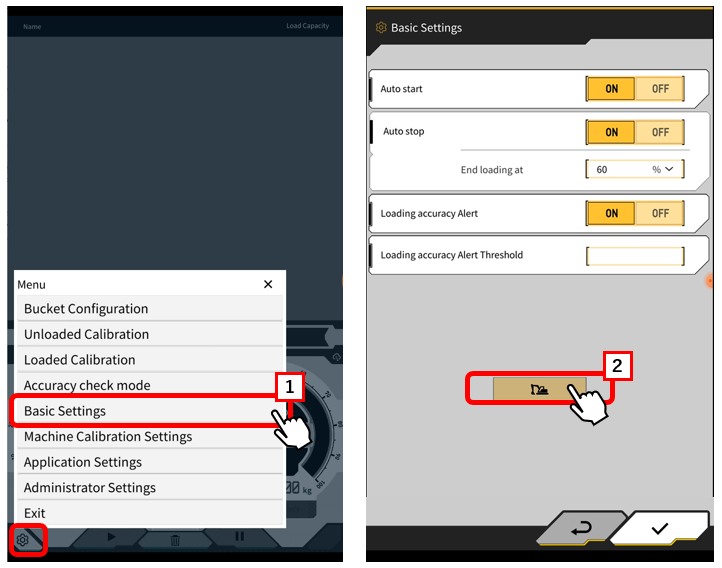

2. V nabídce klepněte na 【”1" Základní nastavení】, a když se rozsvítí 【”2" ikona stavebního stroje】, klepněte na ni.
Při klepnutí na ikonu stavebního stroje budete vyzváni k zadání hesla. Výchozí heslo naleznete v příručce.

1) Nakonfigurujte nastavení základního stroje
Opětovné nastavení není nutné, pokud nebyl stavební stroj změněn.

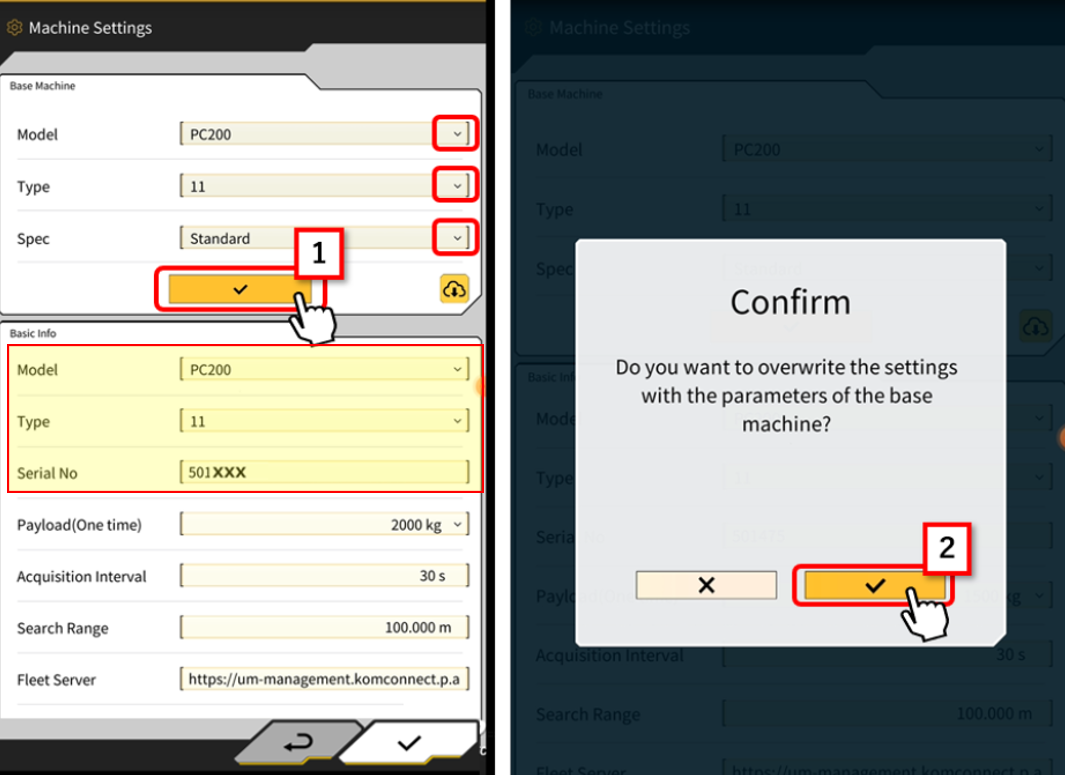

Vyberte model, který se blíží standardu stavebního stroje, zvolte typ odpovídající vybranému modelu, vyberte specifikace stavebního stroje a klepněte na 【”1” zaškrtávací značku】.
Pokud je model správný, klepněte na žlutou 【"2" zaškrtávací značku】 v potvrzovacím zobrazení pro přepsání parametru.

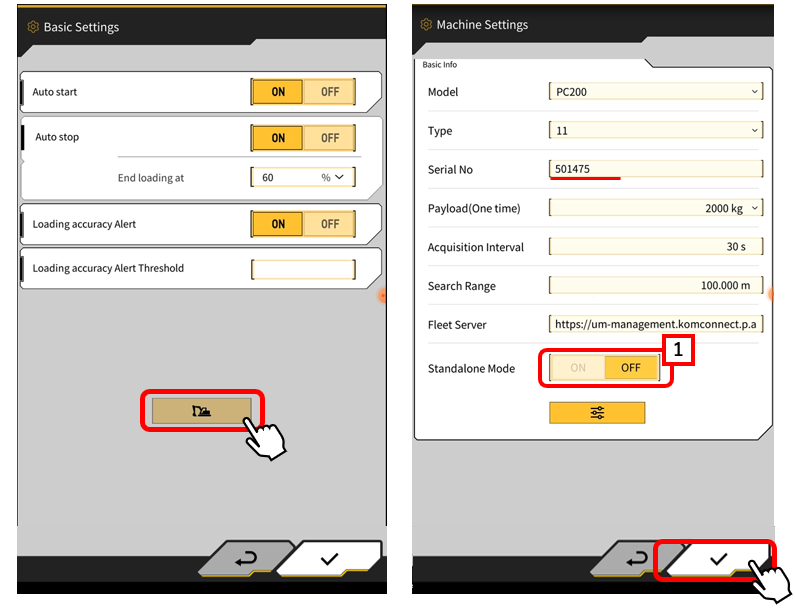

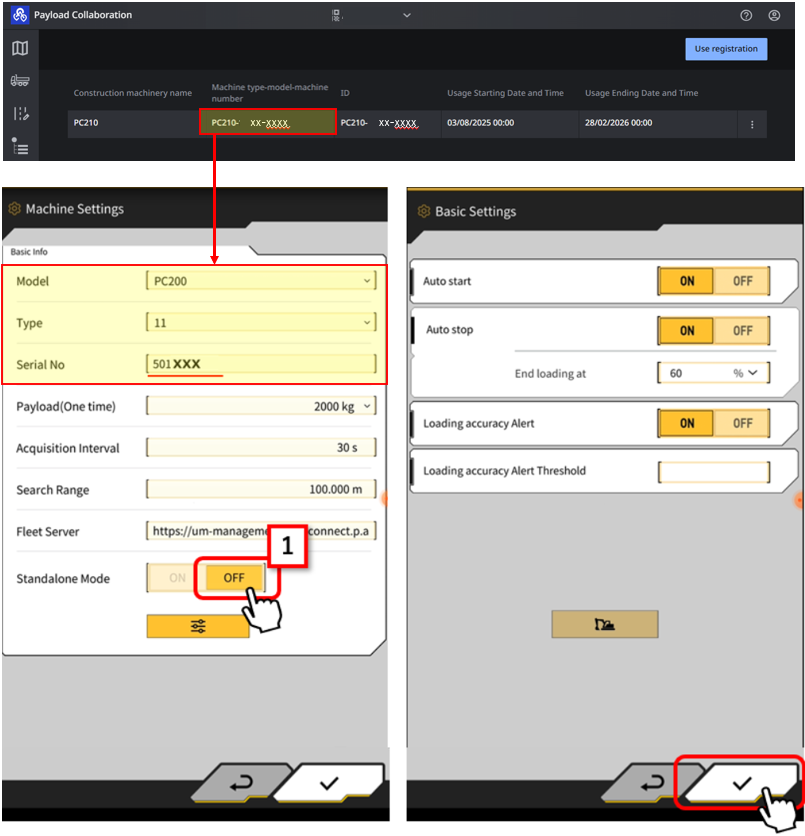

2) Změňte model, typ a sériové číslo v základních informacích podle údajů skutečného stroje (výchozí hodnota je 9999).
Vypněte 【”1" samostatný režim】 a klepněte na zaškrtávací značku.
Vraťte se na obrazovku Základní nastavení a znovu klepněte na zaškrtávací značku.

Smart Construction Fleet a Machine Guidance

Payload Meter (Kalibrace bez zatížení)

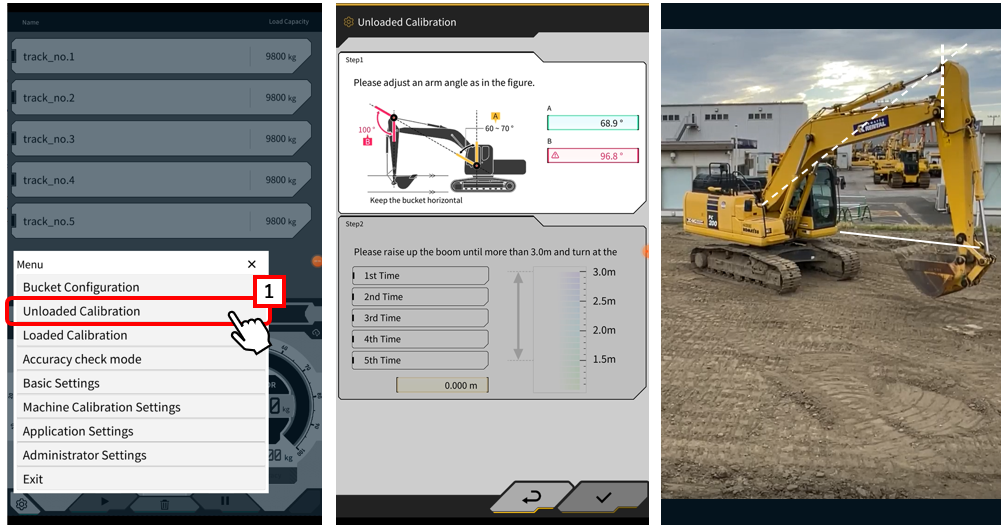

3. Po kontrole a nastavení výše uvedených položek klepněte v nabídce na 【"1" Kalibrace bez zatížení】, nastavte úhly ramene a výložníku skutečného stroje tak, aby se co nejvíce blížily stejnému úhlu jako na obrázku v kroku 1, a nastavte lopatu rovnoběžně se zemí.

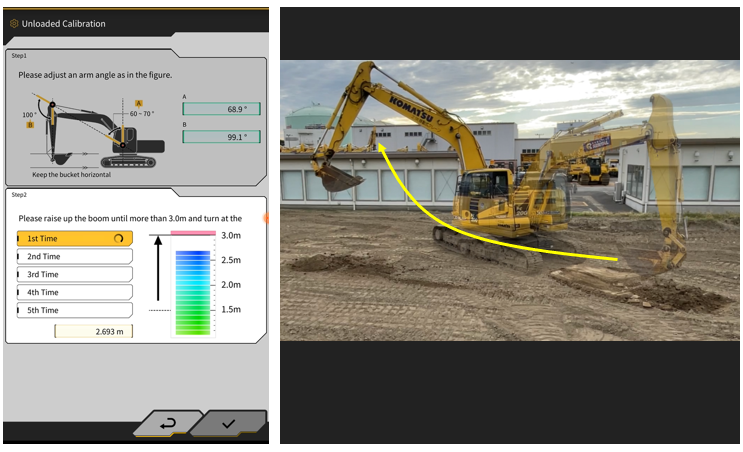

1）Po nastavení úhlu zvedněte výložník při zachování úhlu ramene a lopaty a otočte jej o 90°, dokud nedosáhne výšky 3 m nebo více.

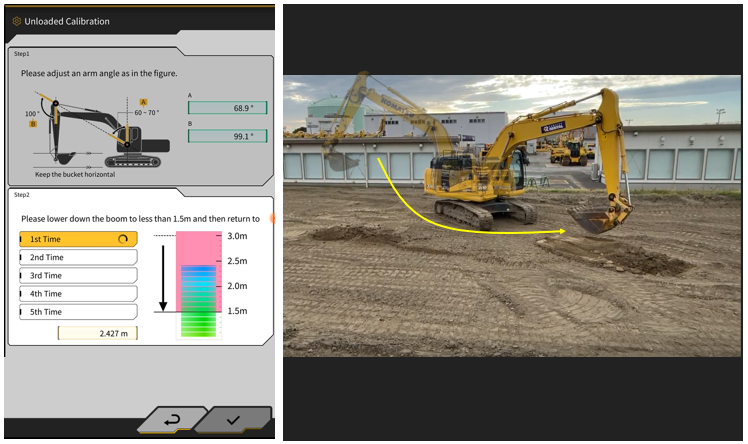

2) Když výložník dosáhne 3 m nebo více, znovu jej spusťte dolů při zachování úhlu ramene a lopaty a otočením vraťte výložník do původní polohy.

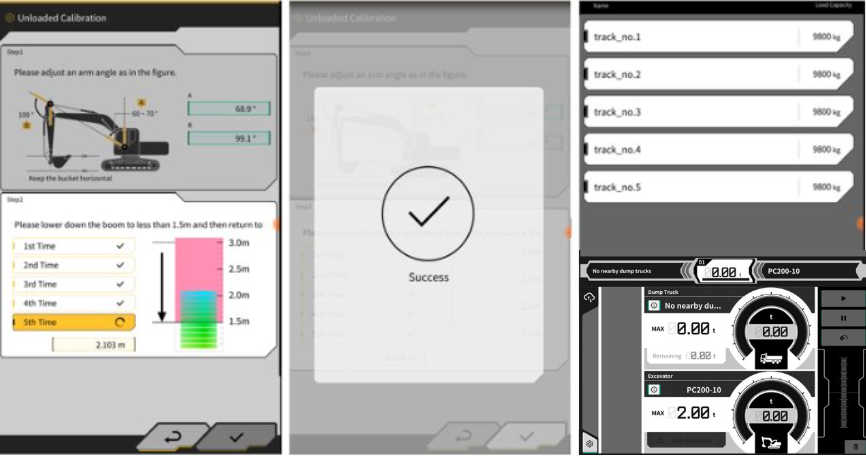

3) Pokud po pětinásobném provedení výše uvedených operací nenastanou žádné problémy, zobrazí se „Success“ a funkci Payload lze používat.


Podívejte se prosím na toto video.　Verze aplikace 1.0.10 a starší

Doplnění

Operace nakládání

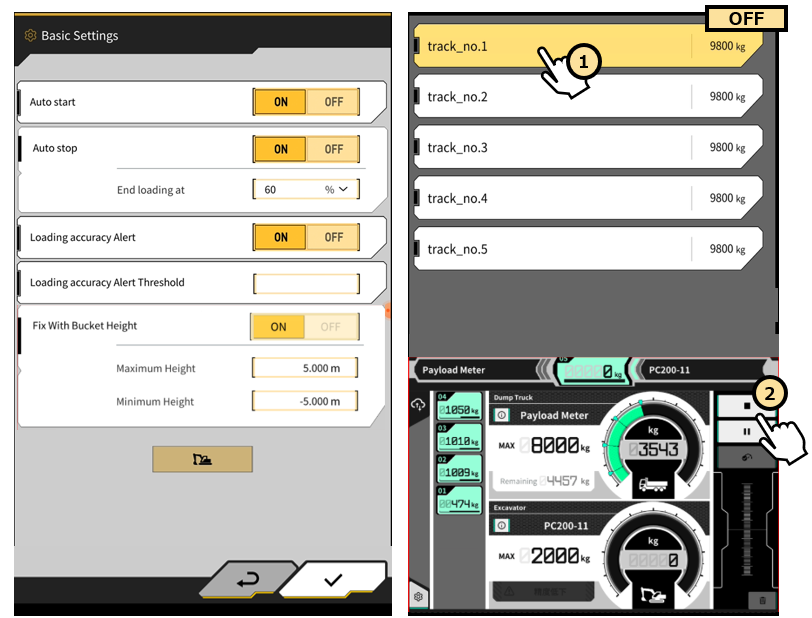

Chcete-li naložit sklápěč, klepněte na seznam sklápěčů ① a poté klepněte na značku přehrávání ➁ pro zahájení měření.

Když je v základních nastaveních zapnuto „Auto start“, operace nakládání se spustí automaticky po výběru sklápěče.
Když je zapnuto „Auto stop“, nakládání se automaticky ukončí, jakmile je dosaženo maximálního limitu nastavení ukončení.

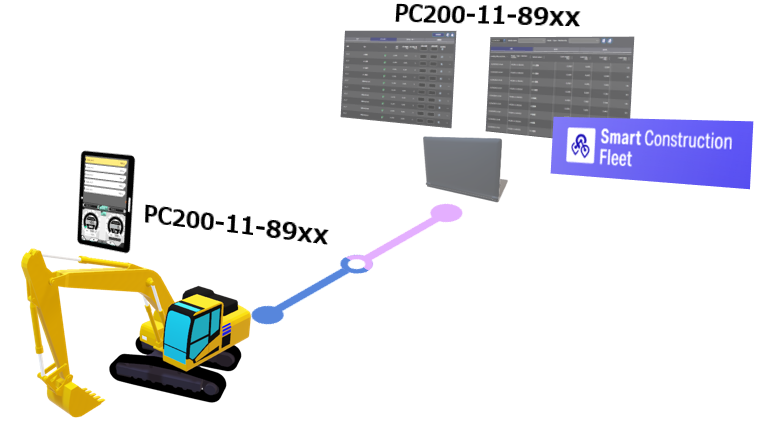

*Získání seznamu sklápěčů a správa výsledků nakládání musí být předem nakonfigurovány správcem z jiné aplikace (Smart Construction Fleet).

*Pokud je k dispozici internetové připojení, výsledky nakládání pro každý vybraný sklápěč se promítnou do aplikace Smart Construction Fleet.


Když není vyžadován seznam sklápěčů (samostatný režim)
I když seznam sklápěčů není k dispozici nebo jej nelze připravit, lze zobrazit a vážit výchozí sklápěč (demo sklápěč), když je zapnutý 【”1" Samostatný režim】.
*Naměřené informace nebudou uloženy na serveru ani v aplikaci Smart Construction Fleet.

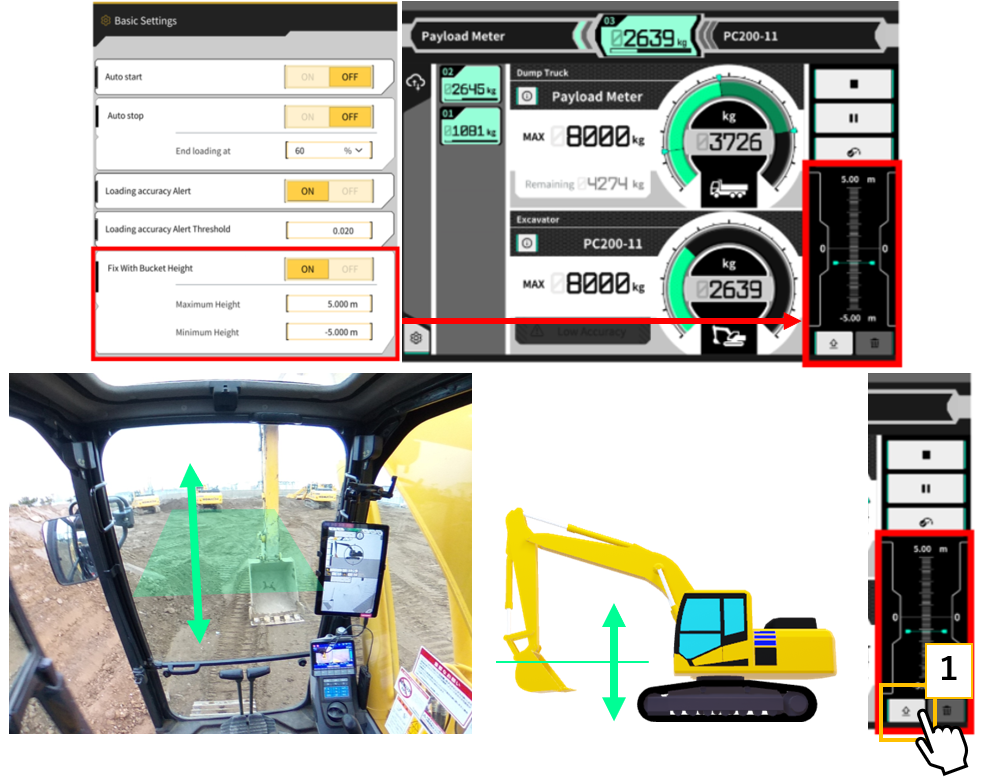

Payload Meter – Přidána funkce pro použití průchodu nastavenou výškou jako spouštěče nakládání (2025/4/9)

Tento postup můžete nastavit.
1) Nabídka – Základní nastavení fixace podle výšky lopaty

2) Určí se průjezdní bod lopaty a špička ramene stroje se zvedne a zastaví.

3) Když klepnete na 【”1" tlačítko nastavení výšky lopaty】, výška špičky ramene stroje se nastaví jako „0“ na ukazateli nakládání jako výška nakládání.

4) Po kopání se hodnota Payload určí, když lopata projde nastavenou hodnotou „0“ na ukazateli nakládání.
