Cómo mostrar la altura del filo de corte como un valor de elevación.

Introducción

Este artículo proporciona una explicación detallada sobre cómo visualizar la distancia del filo de corte a la superficie de diseño como un valor de elevación.
En la vista de sección, la distancia del filo de corte a la superficie de diseño puede visualizarse como un valor de elevación.

Procedimientos y explicación

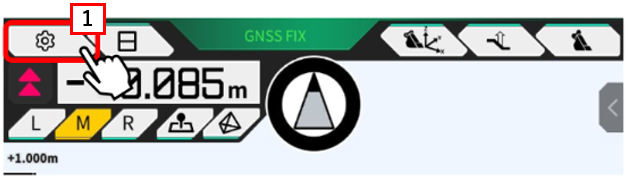

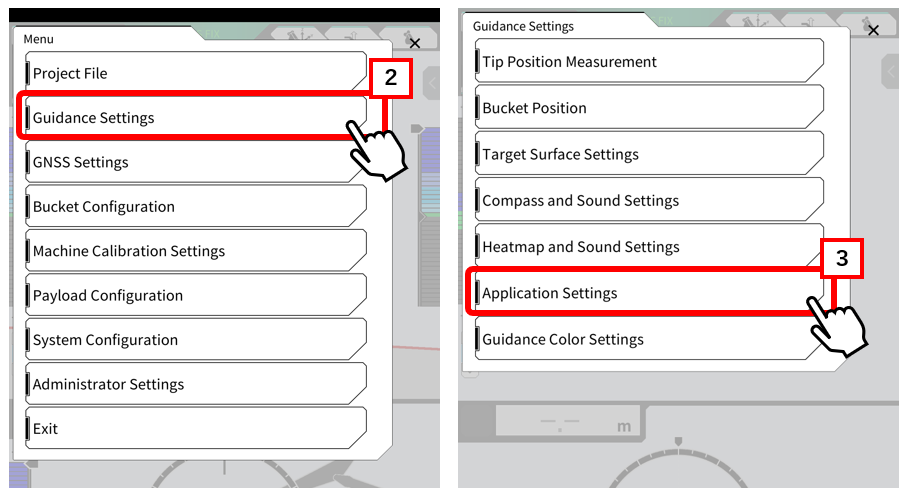

1. Seleccione 【"1 "la marca de engranaje】 y 【"2 "Ajustes de guía"】 y pulse 【"3 "Ajustes de aplicación】.

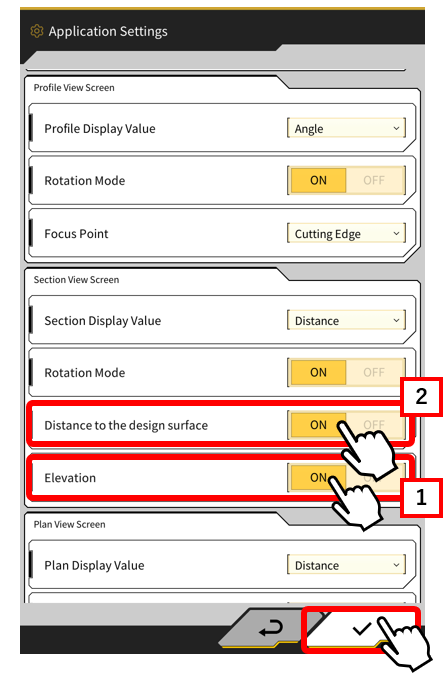

2. Busque "Pantalla de vista de sección" en "Ajustes de aplicación" y active 【"1 "Elevación】. ON.
*También puede activar 【"2 "Distancia hasta la superficie del diseño】 en esta pantalla para mostrar la altura a la superficie de diseño.

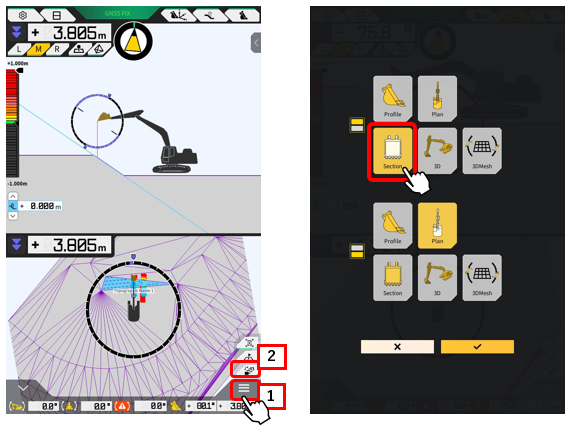

3. Toque 【"1 "el menú】, luego toque 【"2 "el botón de cambio de vista】 para cambiar el diseño.

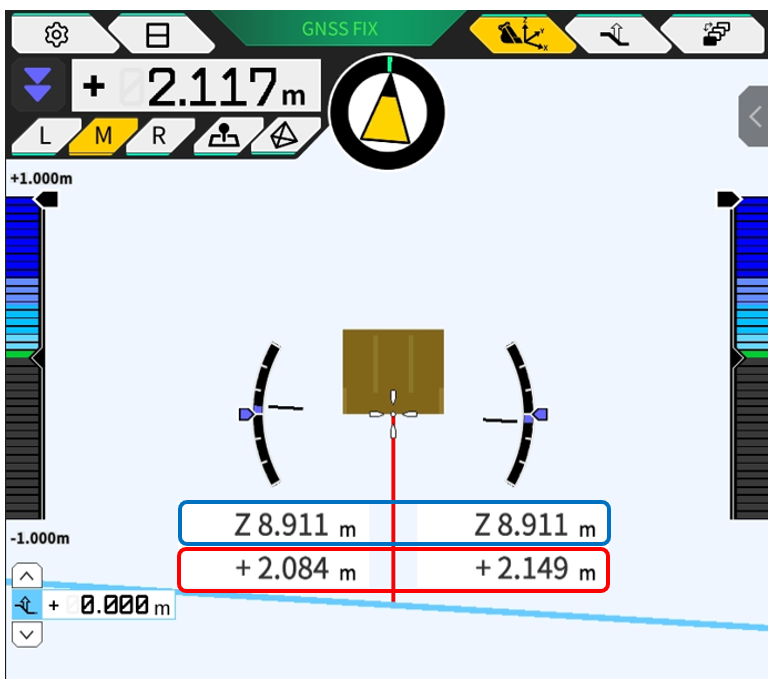

4. El valor de elevación se muestra en la vista de sección.

• Distancia desde la superficie de diseño: Marco rojo
• Elevación: Marco azul
