Introducción
Este artículo proporciona una explicación detallada sobre cómo comprobar la precisión de la máquina de construcción 3DMG comparando los valores de coordenadas del filo de corte con los puntos del sistema de coordenadas (puntos de referencia) establecidos en el lugar de trabajo por adelantado antes de utilizar la máquina.
Se recomienda comprobar las coordenadas diariamente para evitar malentendidos y repeticiones del trabajo por falta de confirmación.
Procedimientos y explicación

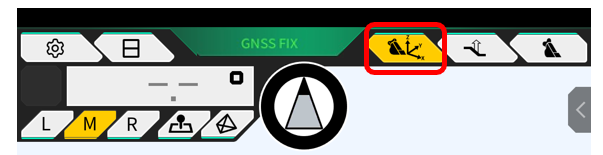

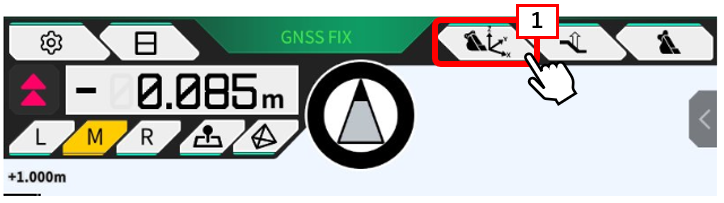

1. Pulse 【"1 "el icono de la cuchara】.

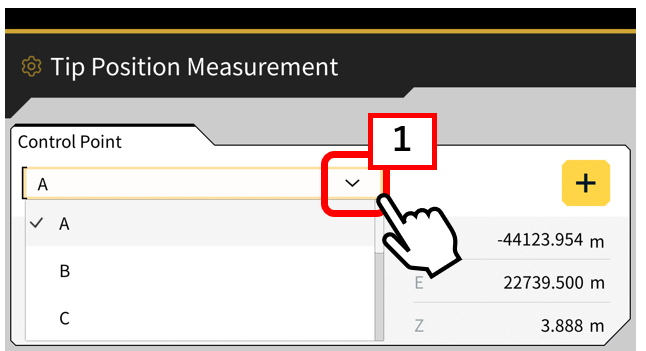

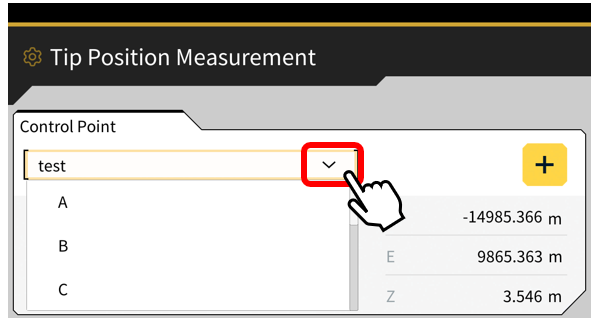

2. Seleccione las mismas coordenadas que la pila in situ en la lista 【"1 "Punto de control】.

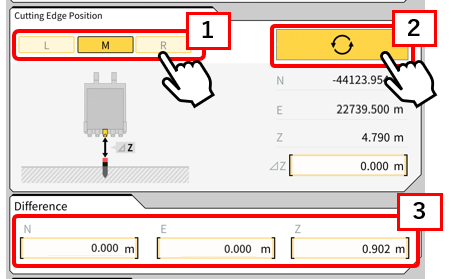

3. Alinee 【"1 "Posic filo corte (L, M, R)】 con la pila (punto de referencia) para obtener la información del borde de corte mediante 【"2 "Botón de actualización】 . La diferencia entre el punto de control seleccionado y la información de posición de borde de corte adquirida se muestra en el 【"3 "Diferencia】.

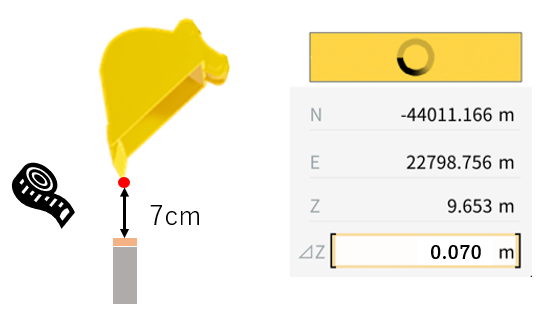

*Si el cazo no puede alinearse con la pila, haga flotar el cazo desde la pila (punto de referencia) e introduzca el valor medido del flotador.

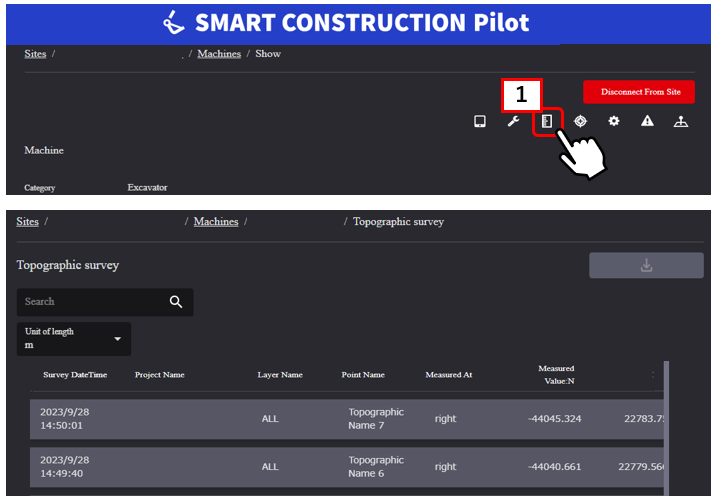

Pulse la casilla para guardar 【"1 "los datos】 en la aplicación de gestión (Pilot WEB).
Suplemento
Si no hay coordenadas para la pila (punto de referencia) en la opción

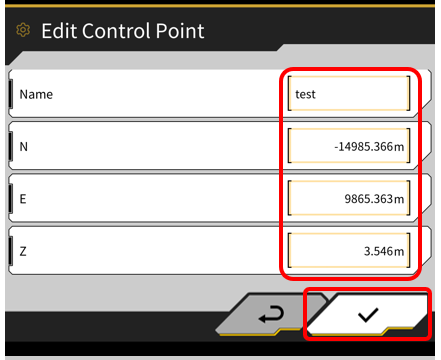

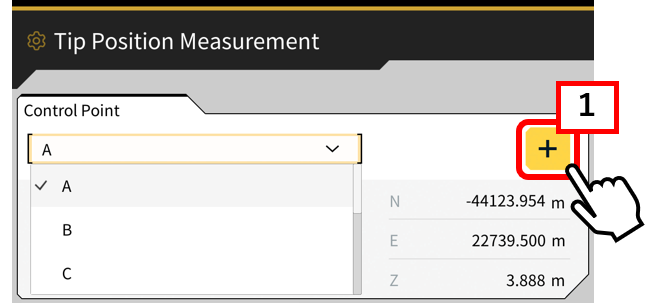

1.Toque 【"1 "el botón +】, introduzca las coordenadas de la pila (punto de referencia) a comparar y toque la comprobación.
2. Confirme que los valores de coordenadas introducidos se pueden seleccionar y utilizar.
Función de comparación

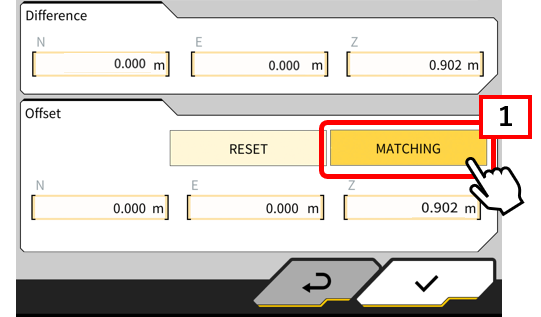

1. Toque 【“1"COINCIDEN】 y compruebe cuando los valores de diferencia se reflejan en "Offset".
Después de medir la diferencia, si hay una variación en la precisión con depender de la pila (punto de referencia) para ser comparado y desea abordar temporalmente, puede agregar corrección a la información de adquisición recibida por la máquina de construcción y utilizarlo.
*Se aplica una cierta cantidad de corrección basada en la información de adquisición en el momento del ajuste, por lo que incluso cuando la información de adquisición es buena, se aplicará una cierta cantidad de corrección. No se recomienda un uso prolongado.
El icono se iluminará en amarillo mientras se esté utilizando el emparejamiento.
