Cómo crear y transferir archivos de datos para la máquina 3DMG

Introducción

Este artículo proporciona una explicación detallada sobre cómo crear y transferir un archivo de datos de construcción para utilizarlo en una máquina de construcción 3DMG.
El archivo de datos de construcción creado puede transferirse a su máquina 3DMG a través de Internet.

Procedimientos y explicación

Características de la aplicación Web Pilot

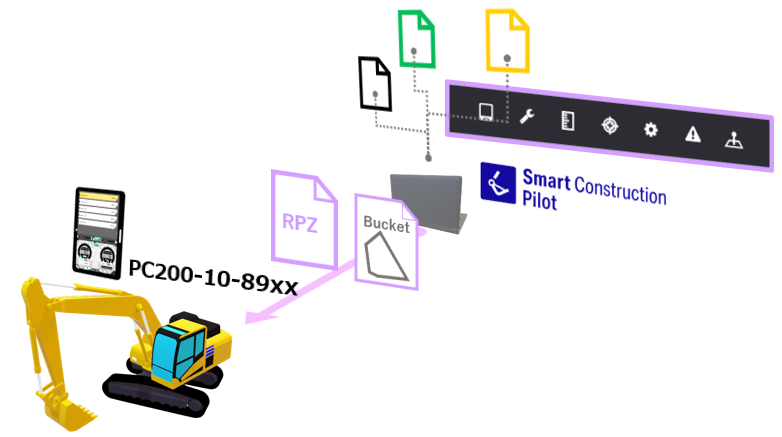

Combinar varios datos de archivo para crear y transferir archivos dedicados a 3DMG

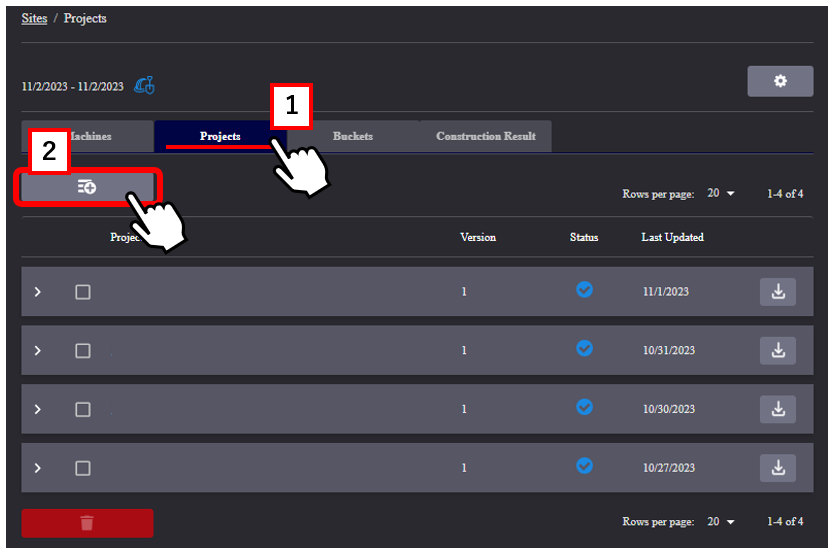

1. Haga clic en 【"1 "Proyecto】 y haga clic en 【"2 "el botón nuevo】.

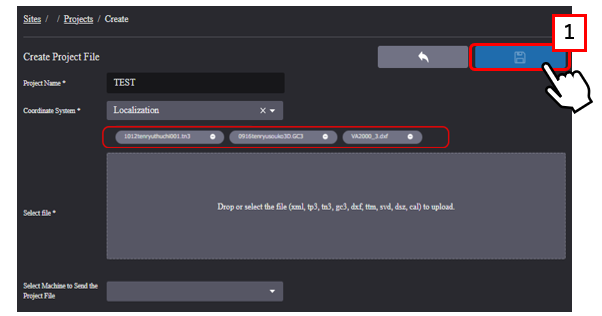

1) Si tiene un archivo de localización, seleccione el tipo de sistema de coordenadas Localización, cargue los datos de construcción y haga clic en 【"1 "Guardar】.

Ejemplo

Archivo de localización: Archivo Cal (Trimble)

Datos de construcción: archivo landxml (extensión común)

Datos de construcción: archivo tn3 (Topcon)

*Si se especifica la máquina de construcción a la que se envían los datos del proyecto, los datos transferidos se notifican a la máquina de construcción y pueden establecerse en los datos del proyecto.

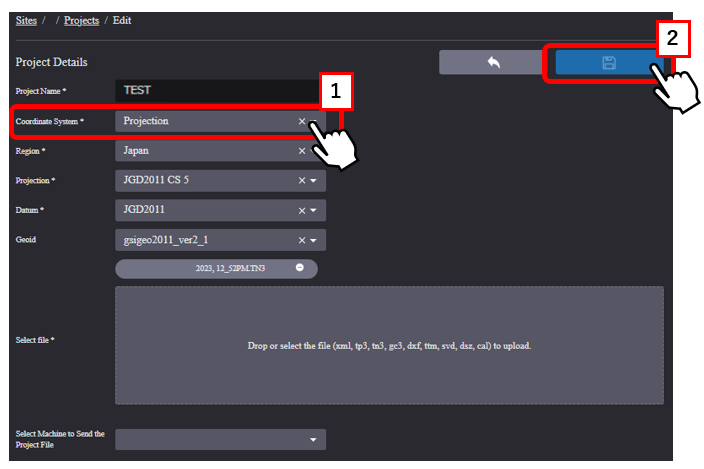

1') Si no tiene un archivo de localización, seleccione "proyección" para el 【"1 "Sistema de coordenadas】, establezca el sistema de coordenadas y el geoide de acuerdo con el área a construir, cargue los datos de construcción y haga clic en 【"2 "Guardar】.

Suplemento

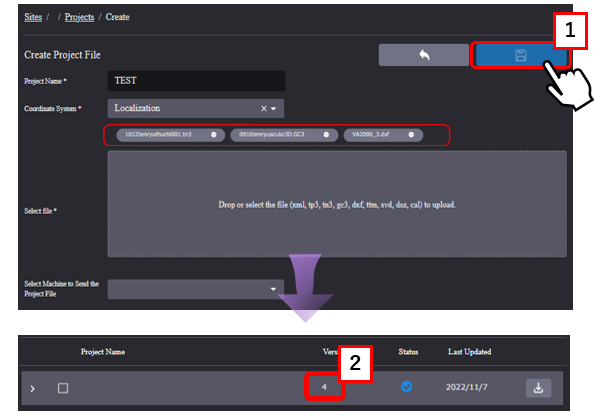

・Edición del archivo de proyecto
Haga clic de nuevo en el proyecto creado para añadir datos, etc.
【"1 "Después de guardar】, 【"2 "se puede comprobar en la lista el número de veces】 que se ha editado el proyecto.

・Cómo transferir datos directamente a una tableta

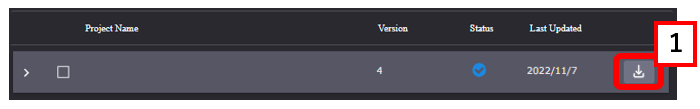

Puede dar salida a un archivo dedicado [archivo RPZ] generado a partir de 【"1 "el botón de descarga】 e importarlo a la carpeta de descarga en su tableta a través del cable USB.
