Cómo personalizar la visualización de datos en la pantalla de guía.

Introducción

Este artículo ofrece una explicación detallada sobre cómo personalizar la visualización de datos en la pantalla de guiado.
El operador puede cambiar arbitrariamente el formato de visualización por el que desee utilizar durante la construcción.

Procedimientos y explicación

1. Personalizar el color de la pantalla

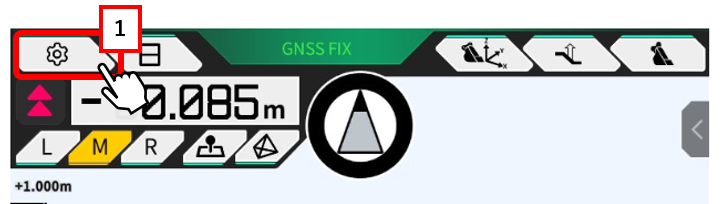

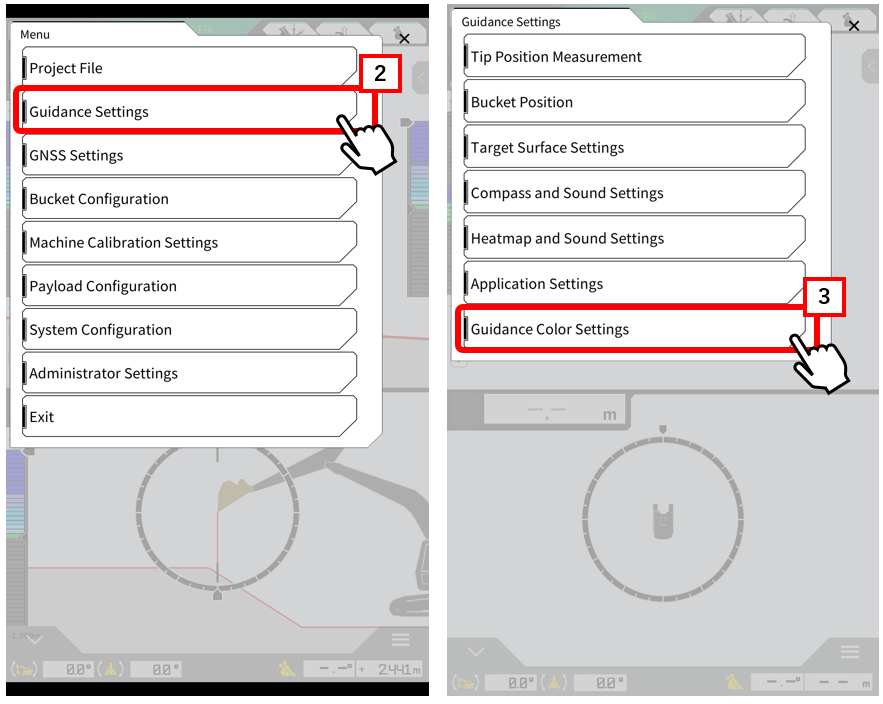

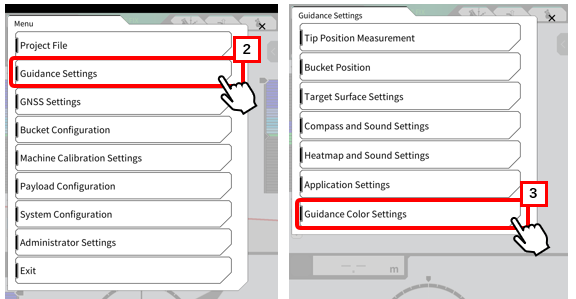

1) Seleccione 【"1 "la marca de engranaje】y elija "【"2 "Ajustes de guía】, y pulse 【"3 "Ajustes de color de guía】.

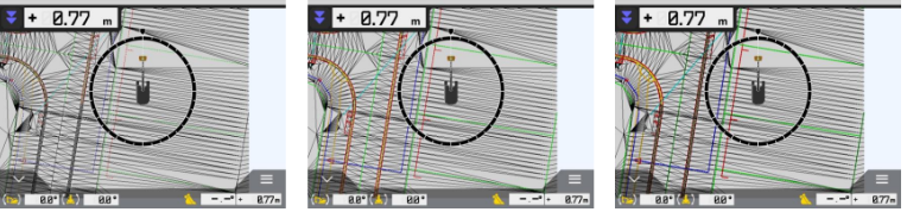

2) Cambie el color mostrado en la guía como desee.

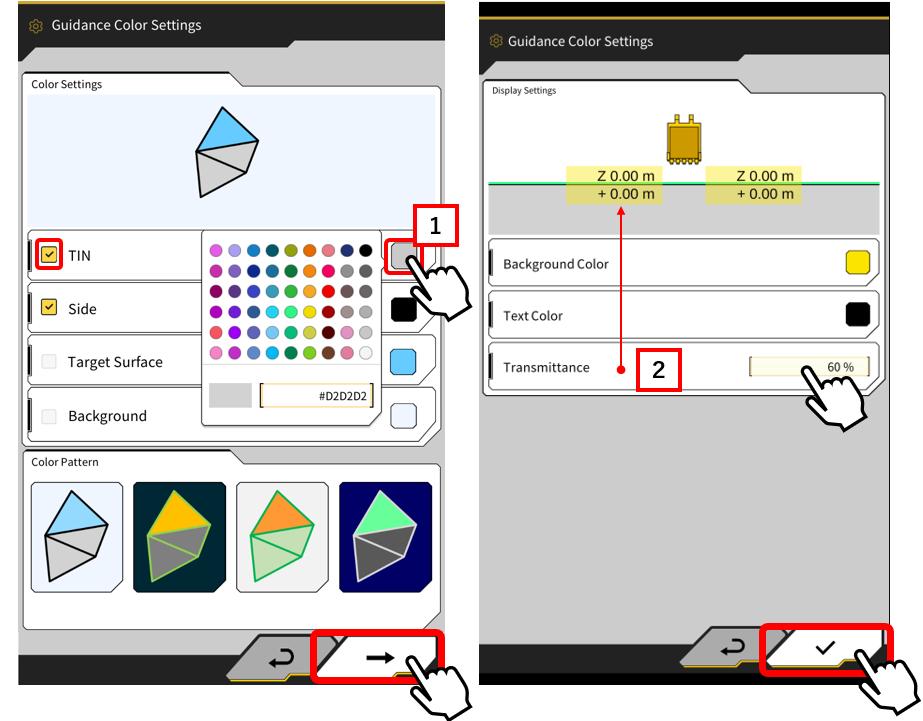

1. Toque 【"1 "el icono cuadrado】 en Ajustes de color para personalizar la visualización del color.
Toque 【"2" Transmitancia 】 para ajustar al fondo.

2. Personalizar el punto de enfoque
1) Seleccione 【"1 "la marca de engranaje】y elija 【"2 "Ajustes de guía】, y pulse 【"3 "Ajustes de aplicación】.

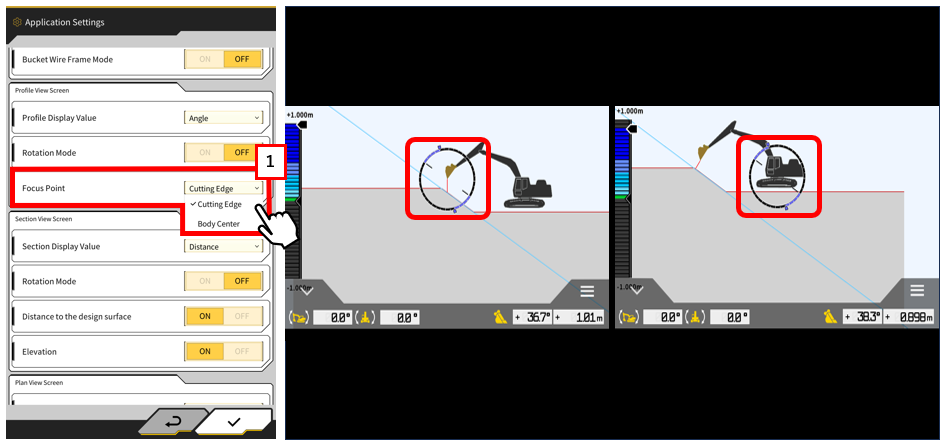

2）Seleccione el borde de corte o el centro del cuerpo arbitrariamente en 【"1 "Punto de enfoque】 y toque la marca de verificación.

3. Personalizar la visualización del cubo
1) Seleccione "la marca de engranaje" y elija "Ajustes de guía", y toque "Ajustes de aplicación."

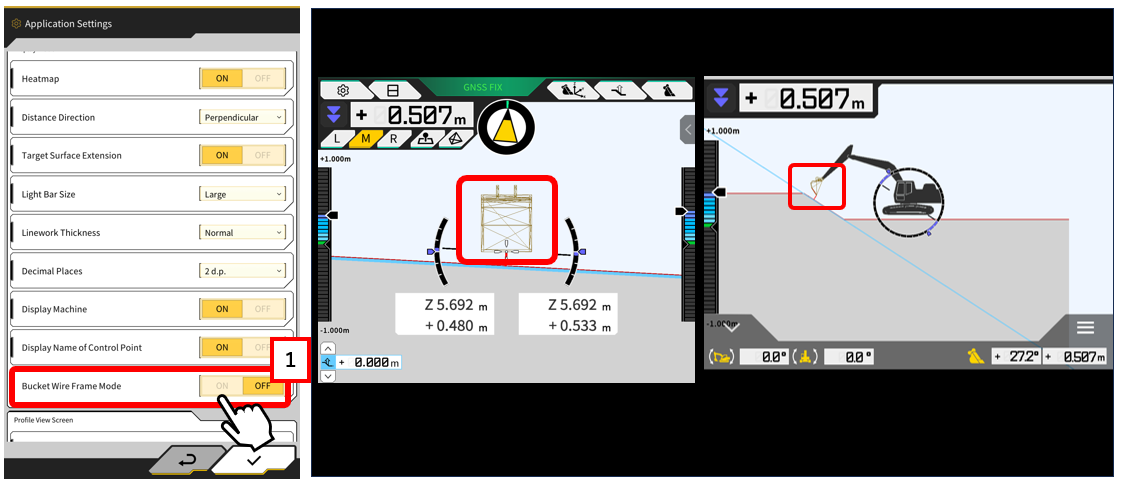

2) Puede elegir la visualización como wireframe o ilustración mediante ON/OFF en 【"1 "Cubo Modo de boceto】.


4. Personalizar los valores de visualización y la visualización de la distancia

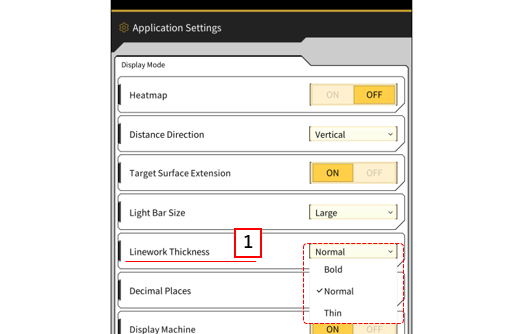

1) Abra el menú, seleccione "Ajustes de guía" y toque "Ajustes de aplicación"

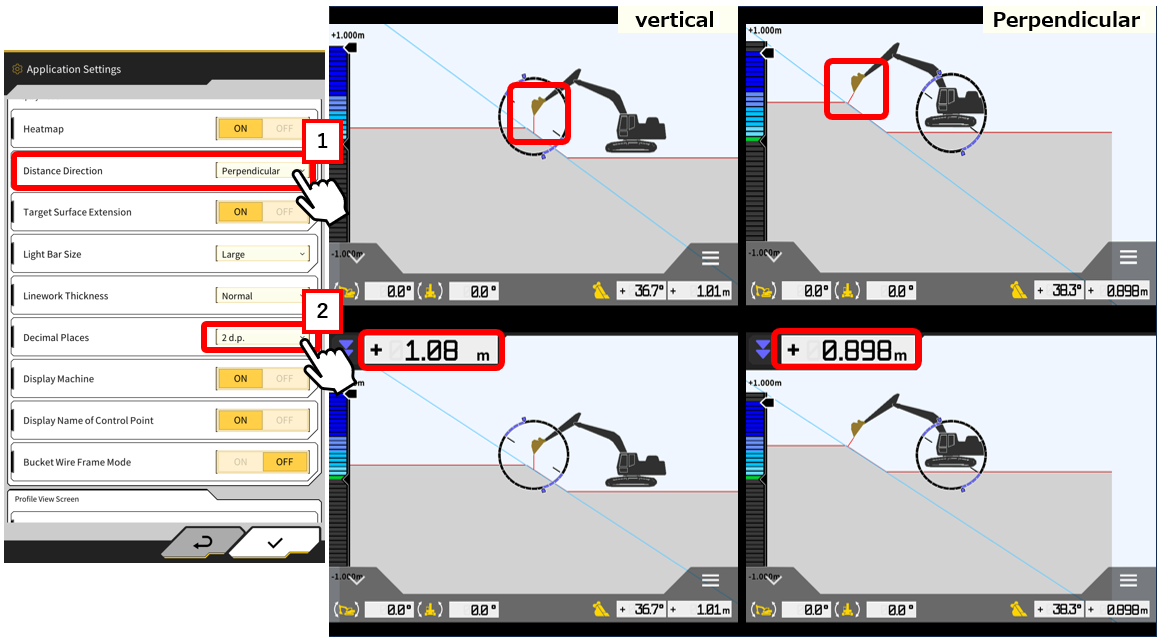

2) Toque el 【"1 "Dirección de distancia】, y seleccione "Vertical" o "Perpendicular".
*La distancia vertical sólo está disponible cuando se selecciona la superficie objetivo.

3) Toque el 【"2 "Decimales】, seleccione 2 d.p o 3 d.p, y toque la marca de verificación.

Suplemento

Modo de rotación para vista de perfil y sección

・El dibujo en la pantalla se puede fijar o rotar según la inclinación de la carrocería.

Modo de rotación de la vista de perfil

1) Abra el menú, seleccione "Ajustes de guía" y pulse "Ajustes de aplicación".

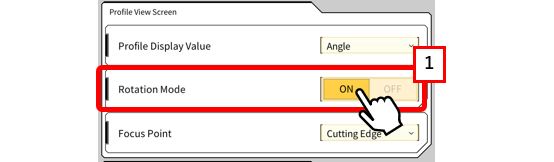

2) Seleccione 【"1 "Modo de rotación】 ON de "Pantalla de visualización de perfil" y toque la marca de verificación.

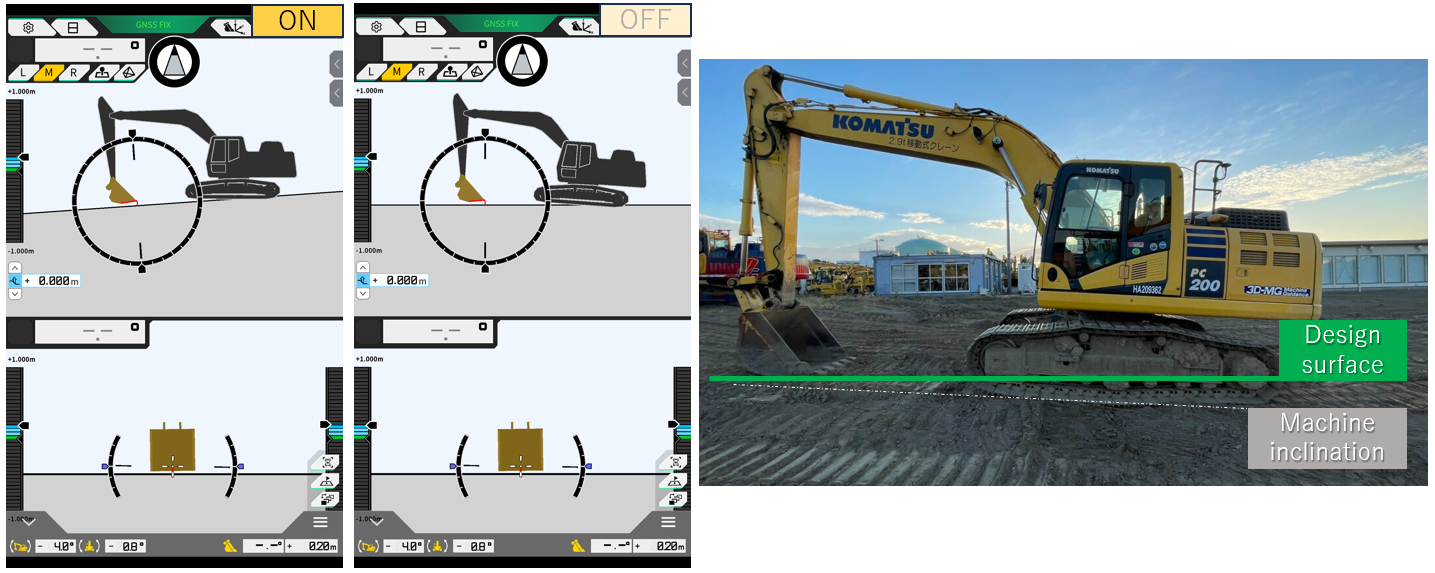

ON: El dibujo de la máquina es fijo, y sólo los datos de diseño se giran de acuerdo con la postura de la máquina de construcción.
OFF: El dibujo de los datos de diseño se fija, y el dibujo de la máquina de construcción se muestra de acuerdo con la postura real de la máquina.

Modo de rotación de secciones

1) Abra el menú, seleccione "Ajustes de guía” y pulse "Ajustes de aplicación".

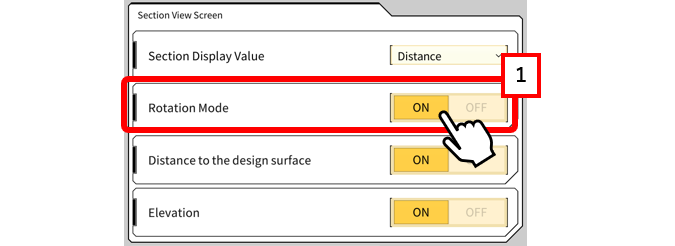

2) Seleccionar 【"1Modo de rotación】 ON u OFF de "Pantalla de vista de sección" y toque la marca de verificación.

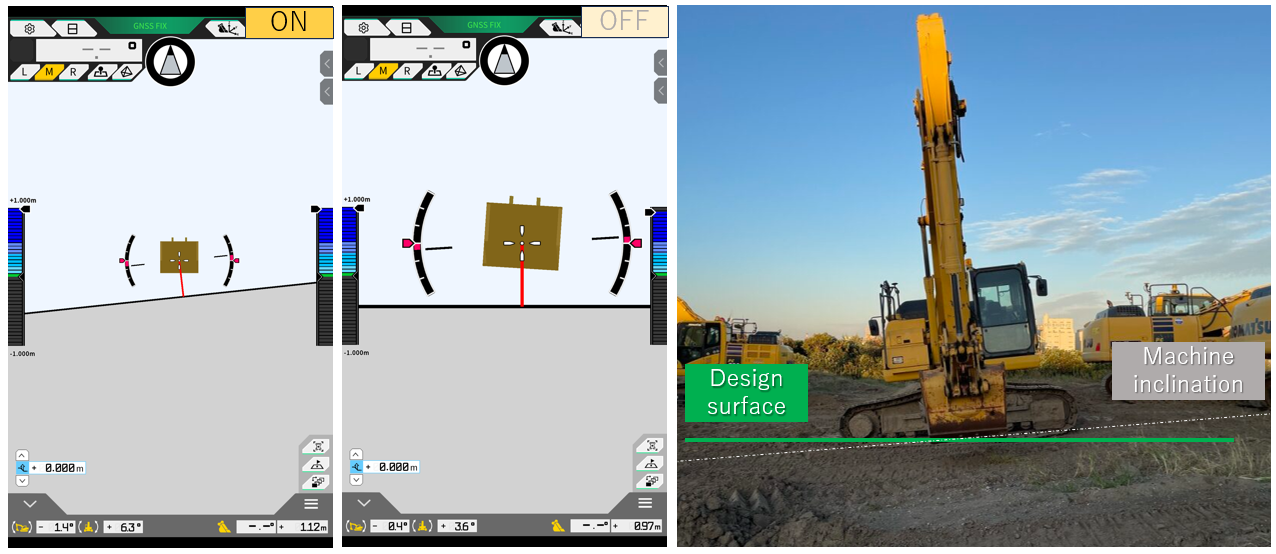

ON: La cuchara está fija y sólo los datos de diseño giran según la postura de la máquina de construcción.

OFF: Los datos de diseño están fijos y el cazo se muestra de acuerdo con la postura real de la máquina.

Función de inclinación del cazo
・Las pantallas de diseño adicionales sólo están disponibles cuando se utiliza la cuchara basculante.

1) Abra el menú, seleccione "Ajustes de guía" y pulse "Ajustes de aplicación".

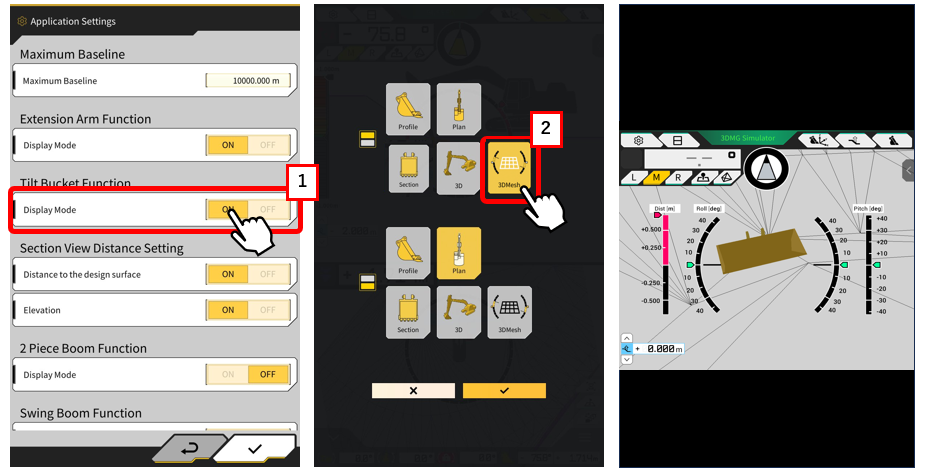

2) Después de activar 【"1 "Función de cazo de inclinación】, vaya al menú de diseño de la pantalla de guía y seleccione 【"2"3DMesh】.
