Cómo realizar la calibración del cubo

Introducción

Este artículo ofrece una explicación detallada sobre cómo calibrar los cubos utilizados en 3DMG.
Cuando se utiliza 3DMG, es necesario calibrar previamente el cubo de la máquina que se va a utilizar para gestionar los datos.

Procedimientos y explicación

Finalidad de la creación de un nuevo cazo
Medir la forma del cazo y convertirla en datos.
La utilización de instrumentos de ayuda a la medición permite determinar con precisión la forma del cazo.

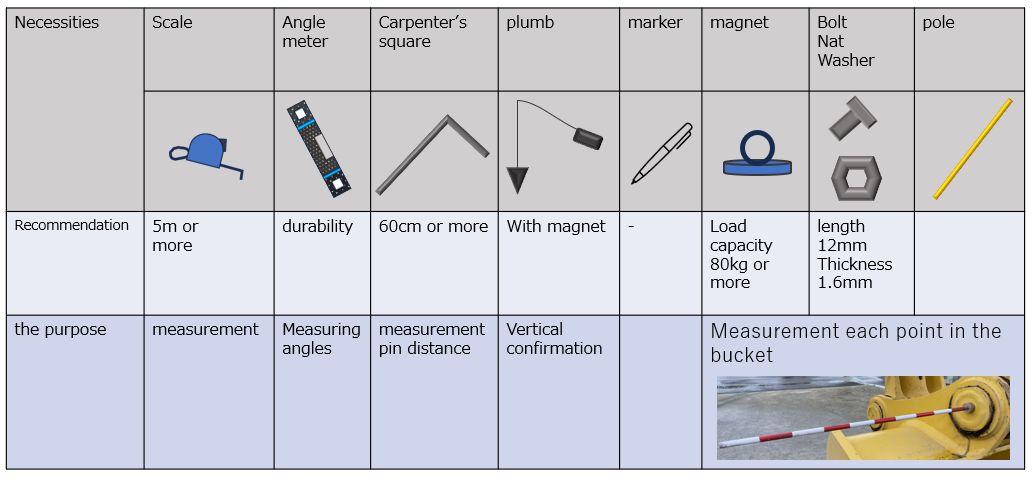

Ejemplo: Equipo para la calibración

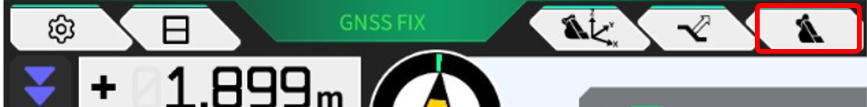

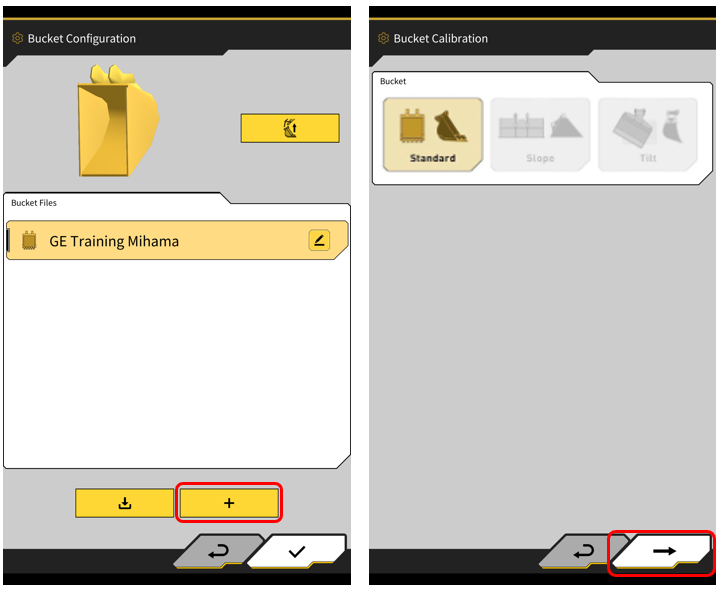

1. Seleccione el icono del cubo para pasar a la pantalla "Configuración del cubo".


2. Elija un tipo de cubo similar al que desea crear y pulse la marca de verificación.
*Cubo de inclinación: Actívelo previamente en los ajustes de la aplicación cuando vaya a utilizarlo.

3. Mida los puntos necesarios para la guía 3DMG.

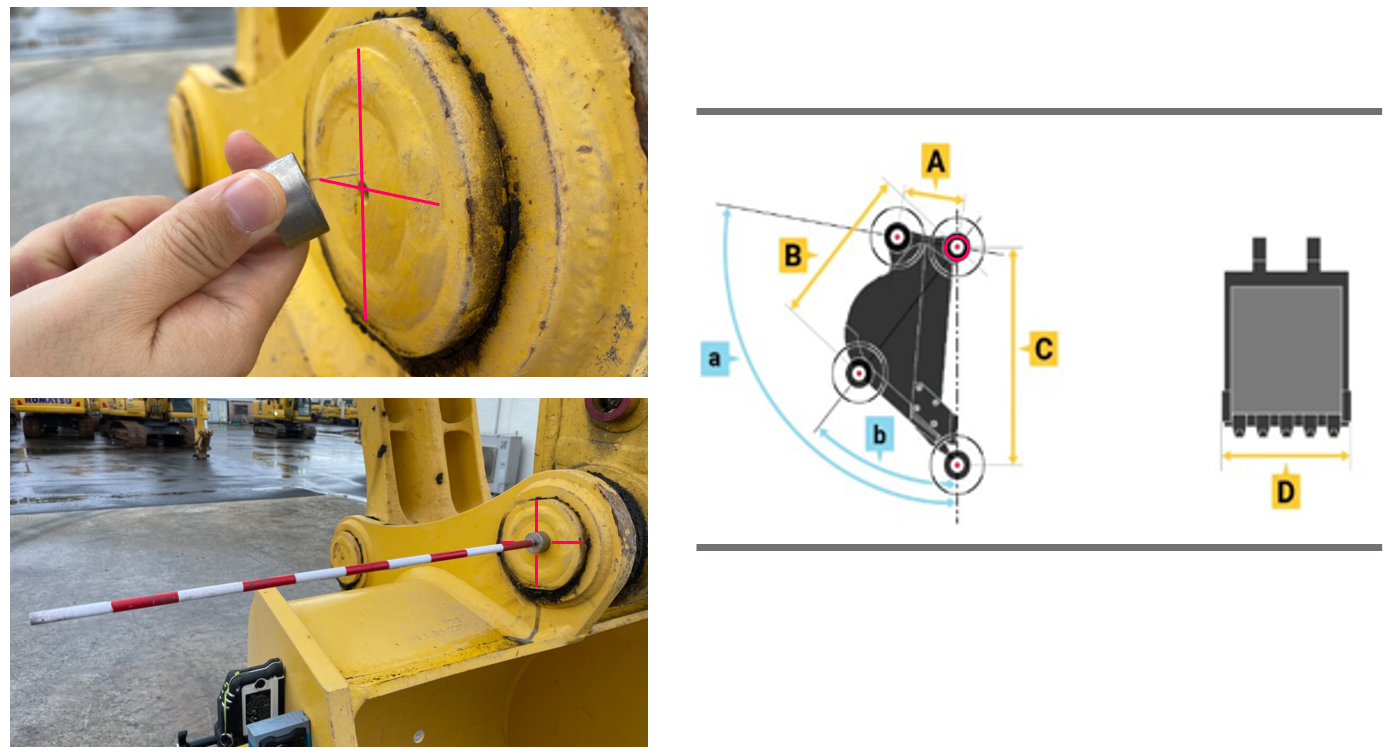

1) Fije una plantilla al centro del eslabón del cazo y prepárese para medir los puntos de cada cazo.

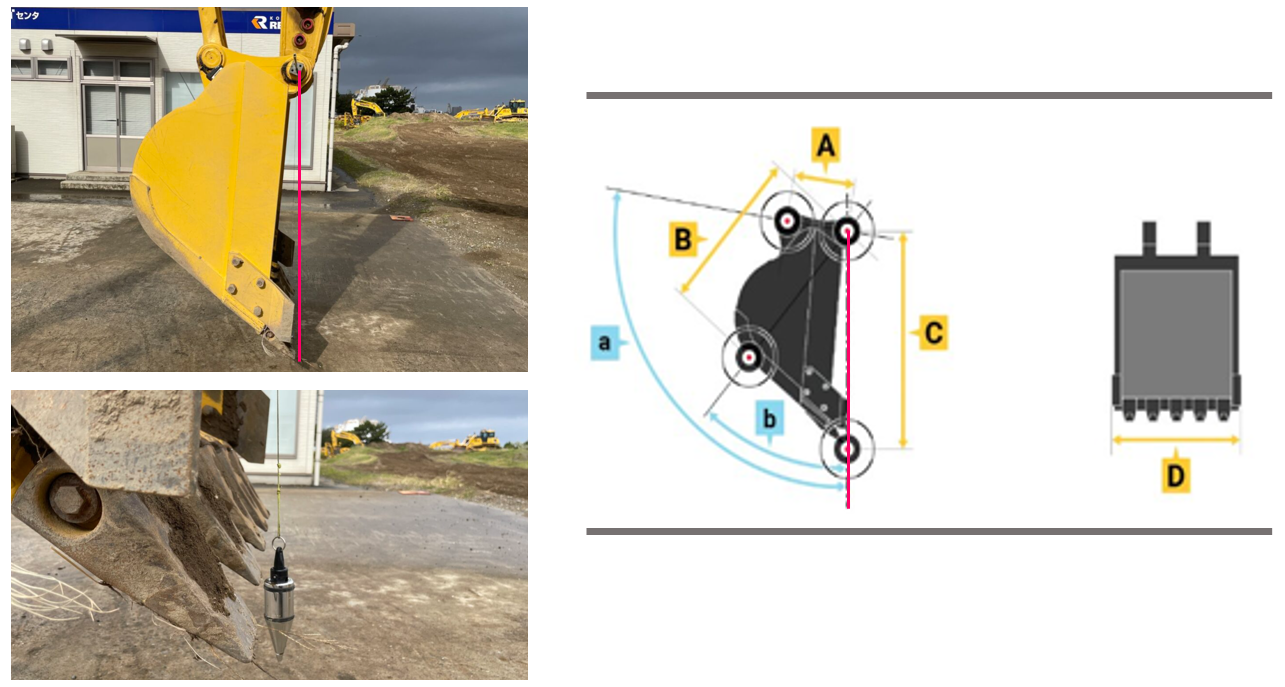

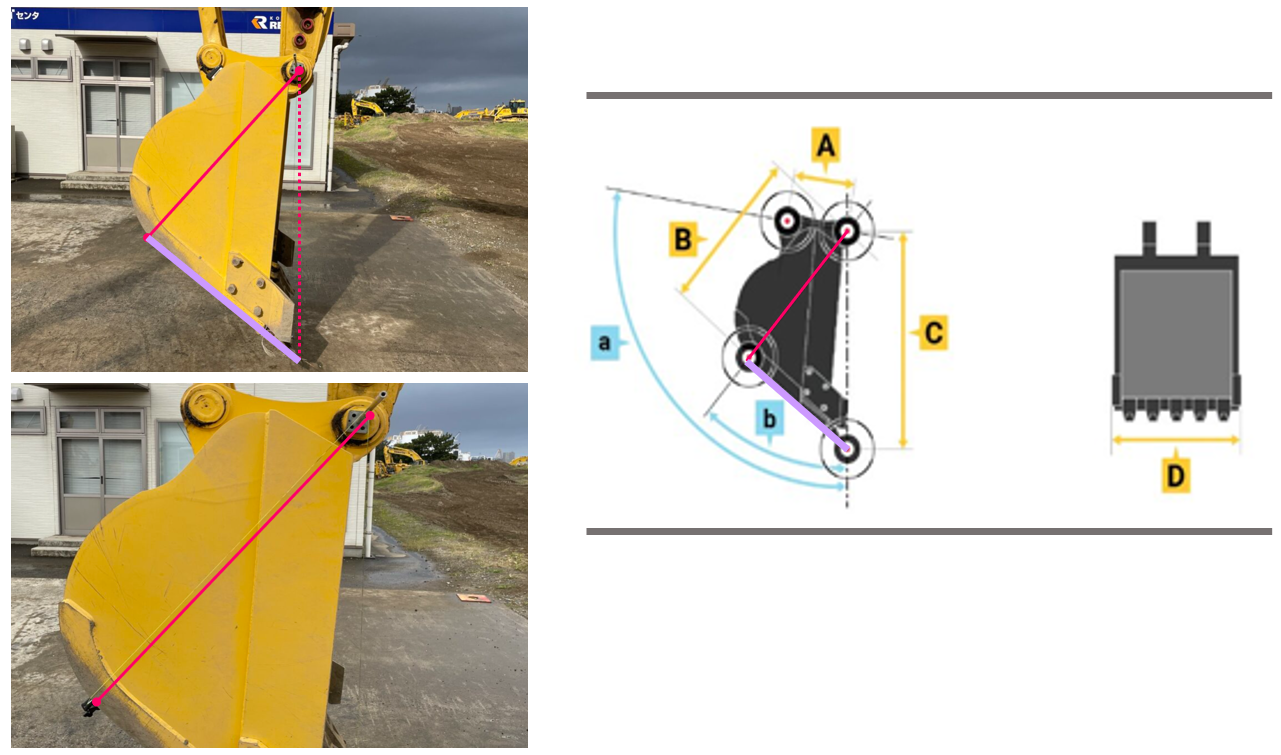

2) Alinee el hilo y el cazo en paralelo como se muestra en la imagen de abajo, utilizando un giro hacia abajo desde el centro del eslabón.
Después de la alineación, mida la longitud de "C".

3) Usando de nuevo el hilo, localice la posición de "b" con un marcador, y mida la longitud "B" desde el eslabón hasta "b".
La posición desde el filo de corte hasta "b" es el fondo del cubo (línea morada) utilizado como guía.

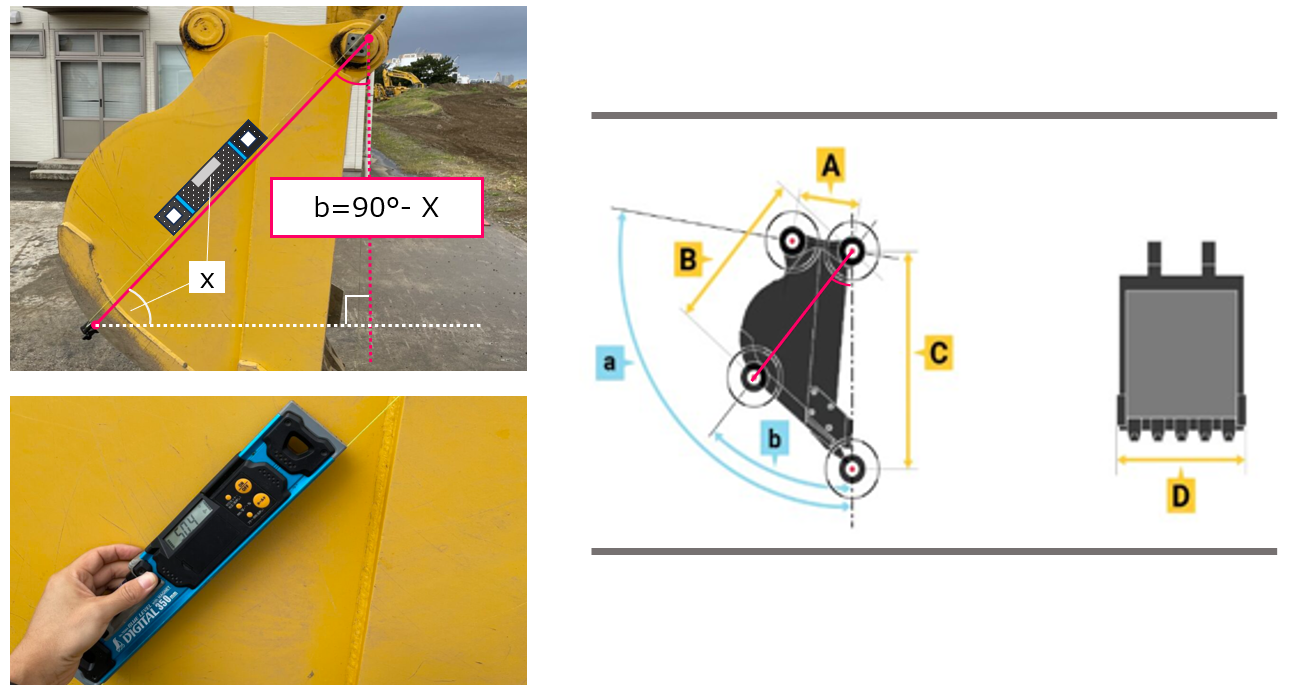

4) Calcule el ángulo de X utilizando un medidor de ángulos en línea con el punto situado con el marcador, y reste X de 90° para calcular el "ángulo de b".

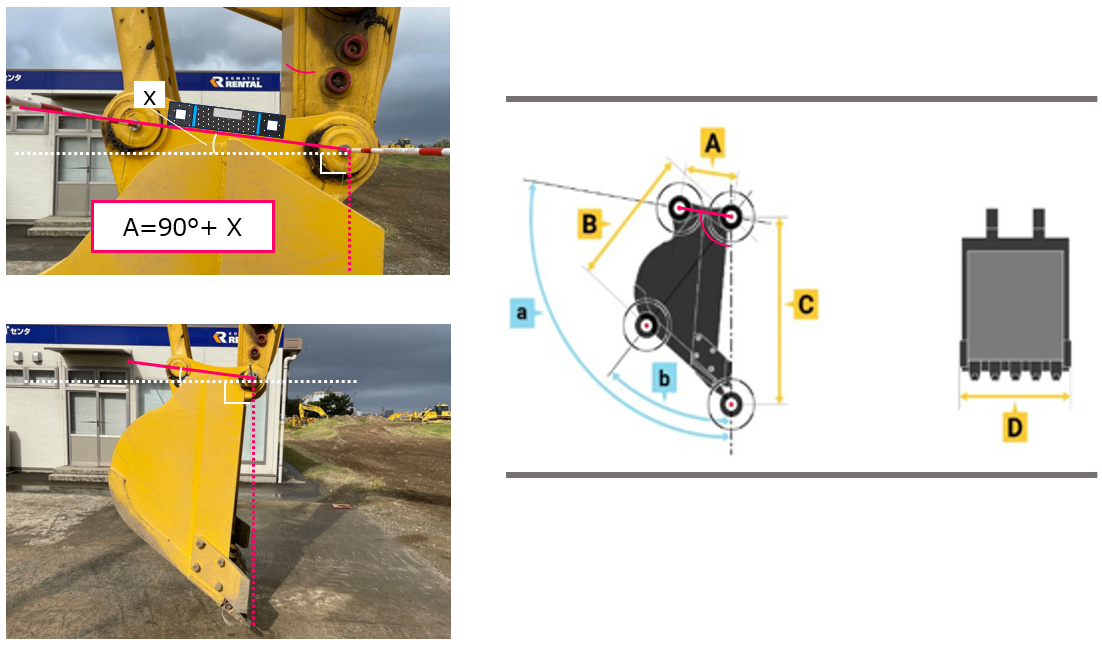

5) Fije la plantilla al centro de ambos eslabones, mida la longitud de "A", mida el ángulo de "X" con el medidor de ángulos y súmelo a 90° para calcular el ángulo de "a".

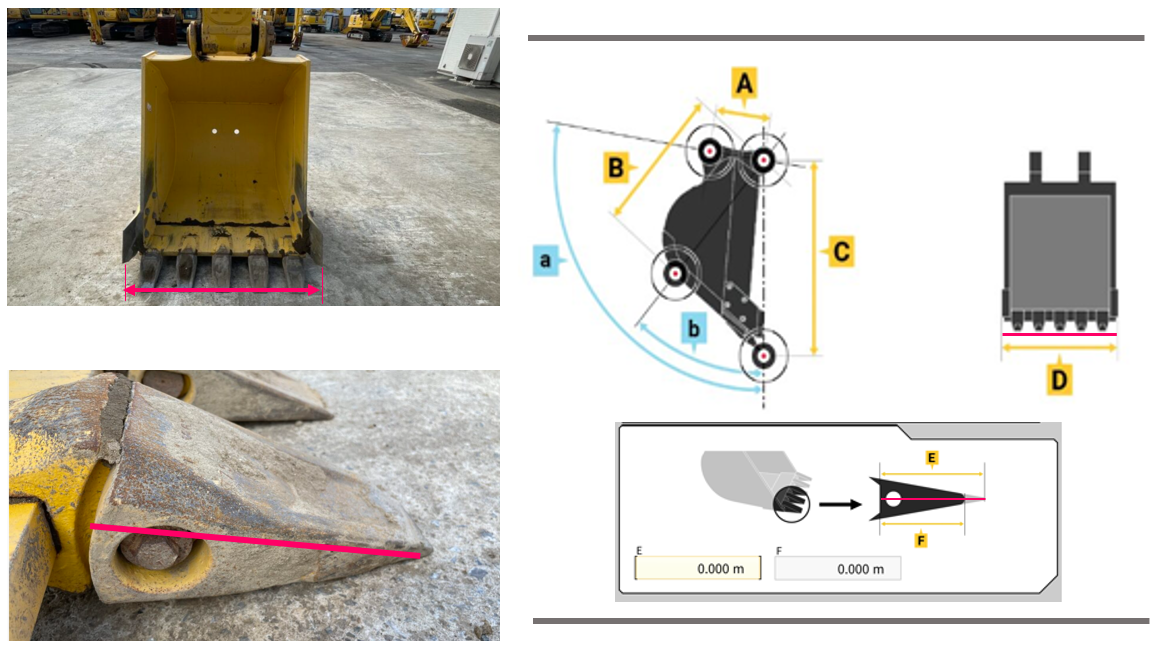

6) Mida la anchura del cubo de "D".
Esta es la base de la gama para comprobar el filo de corte en la guía y obtener el historial de construcción.
Mida la longitud del diente unido e introdúzcala en "E".

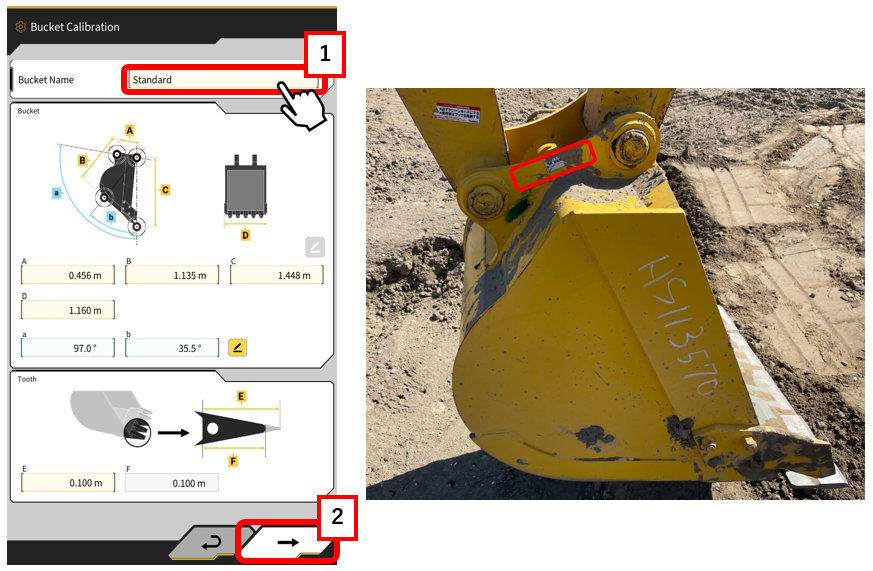

7) Asigne un nombre al cazo y pulse el botón "→" para pasar a la configuración del peso del cazo.
Le recomendamos que añada un número de control al cazo y lo gestione incluyendo el número de control en el nombre del cazo.

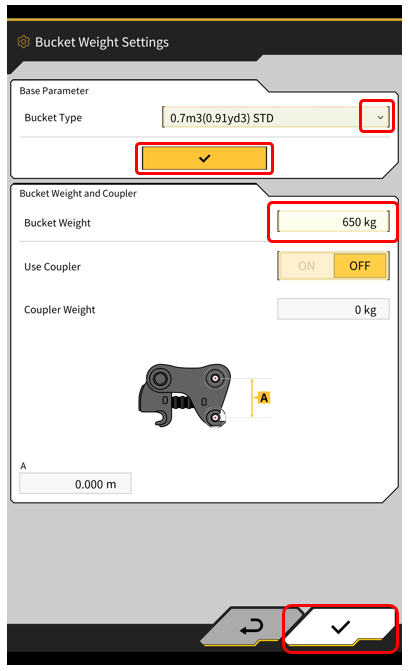

8）Ajuste el peso del cazo que se utilizará en el medidor de carga útil y toque la marca de verificación.
Seleccione en la selección un tipo de cazo similar al que está en uso, toque la marca de verificación amarilla, confirme que se refleja el valor y toque la marca de verificación blanca para completar el ajuste.
*Si el tipo de cubo en uso no está en la lista, puede editarlo tocando el valor reflejado tras seleccionar el tipo más cercano.

Suplemento

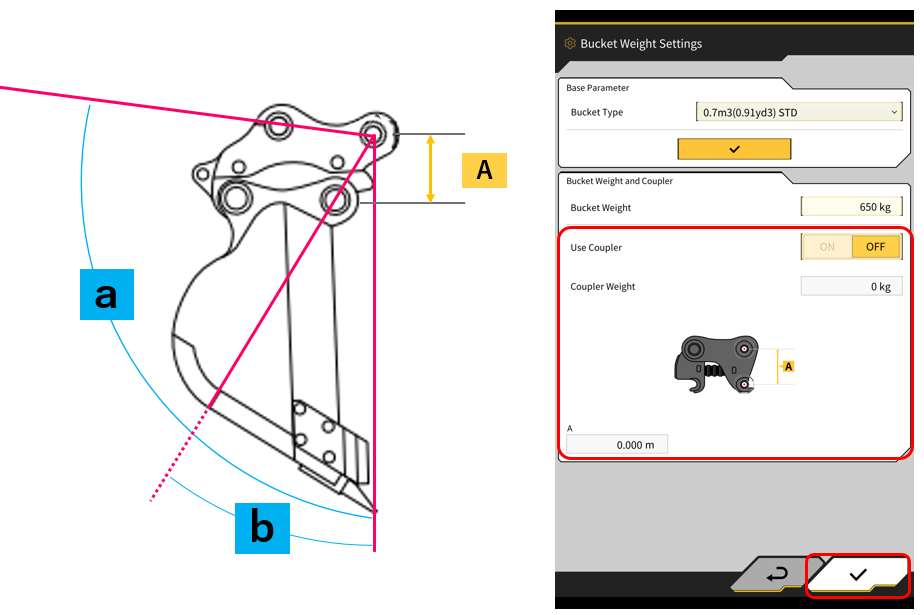

Cuando se utiliza un enganche

Si se utiliza un enganche, es necesario medir el cazo incluyendo el enganche.

Introduzca el peso del enganche y la distancia "A" entre los pasadores del enganche.

Precauciones para sustituir la longitud del diente

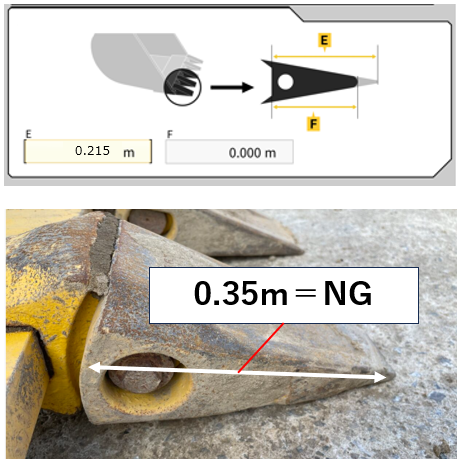

Al sustituir la longitud del diente, si la longitud del diente es mayor que la utilizada anteriormente, es necesario calibrar de nuevo el cazo.

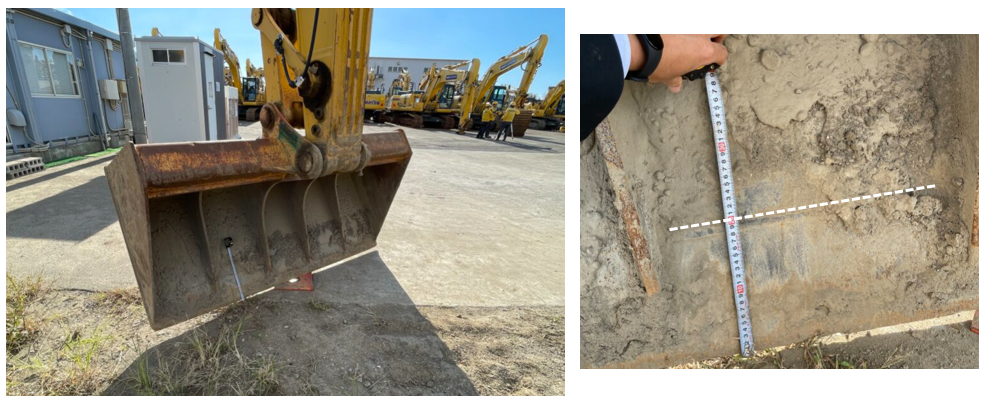

Ejemplo: Si la longitud del diente original es de 0,25 m y la nueva longitud del diente es mayor, la precisión se verá afectada.

Cuando se utiliza un cazo inclinado

Se recomienda ajustar la longitud del diente en función del punto de soldadura.
