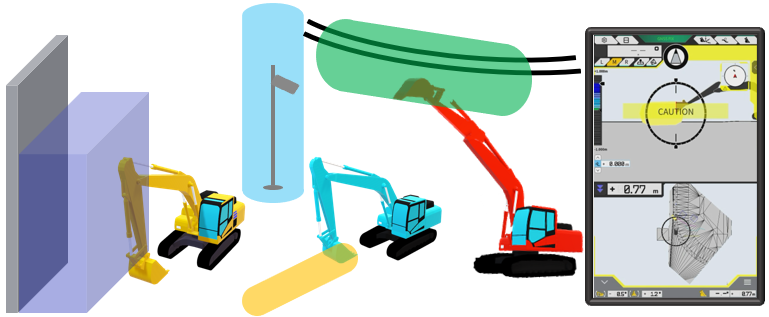

Este artículo proporciona una explicación detallada sobre cómo crear una geo-valla para establecer libremente áreas de peligro de contacto y áreas de prevención de desviación con su equipo de construcción 3DMG.
Al configurar una geovalla, recibirá una alerta cuando se acerque a un área de geovalla y el área podrá indicarse claramente.
La aplicación de la tableta emite un aviso acústico para alertar al operador del peligro.
La función de geovalla puede no funcionar correctamente en función del entorno y las condiciones de uso.
Por favor, no confíe demasiado en la función y utilícela sólo después de comprender la función y las condiciones de uso.
No disponible para 2DMG mdoe,2 Piece Boom y Swing Boom en este momento.
Activación del modo geovalla

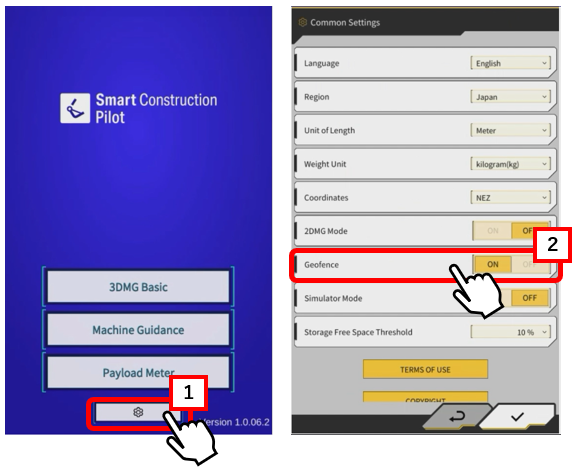

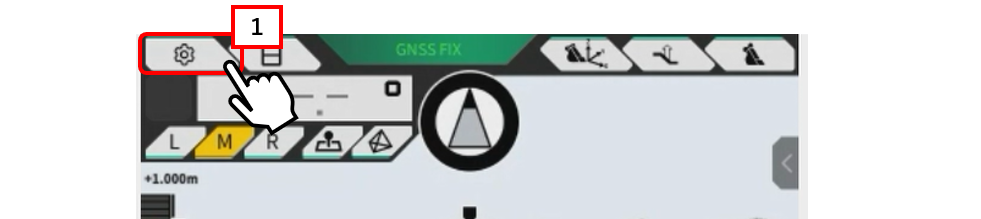

1. Abra "pantalla de selección", toque 【"1" botón de ajuste común】 con la marca de engranaje, encienda 【"2" Geofence】 y toque la casilla de verificación.

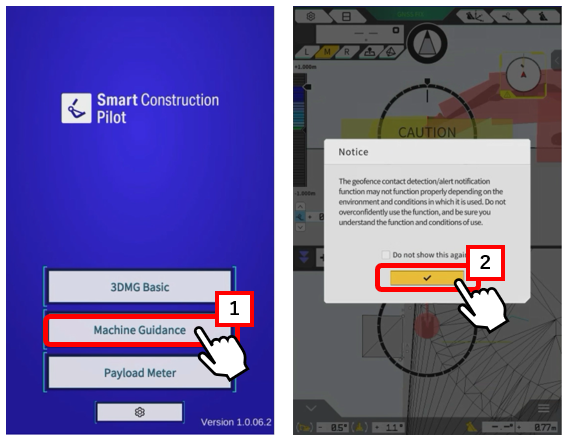

2. Seleccione 【"1" Guía de la máquina】y 【"2 "compruebe el aviso que aparece en la pantalla.】
Ajustes básicos para el modo de geovalla

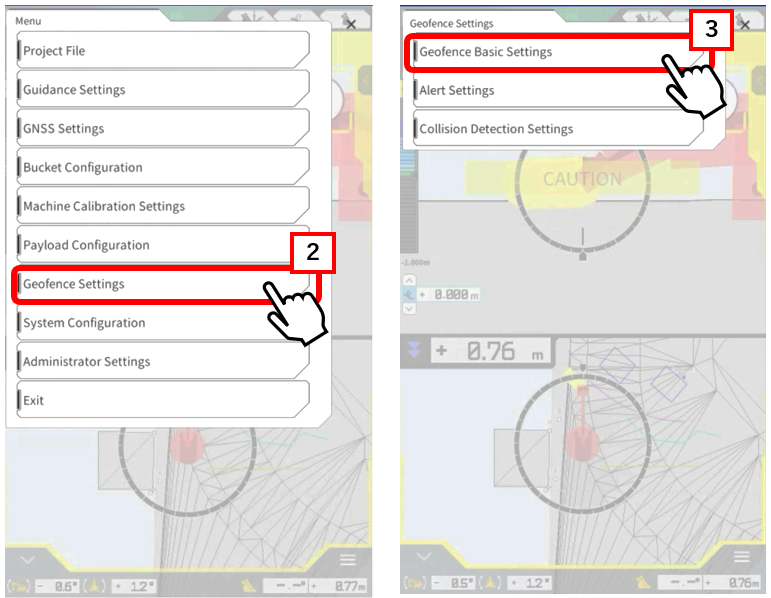

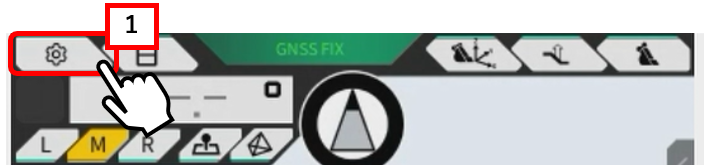

1. Toque 【"1" botón de menú】, seleccione 【"2" Configuración de geovalla】 en el menú y, a continuación, seleccione 【"3" Configuración básica de geovalla】.

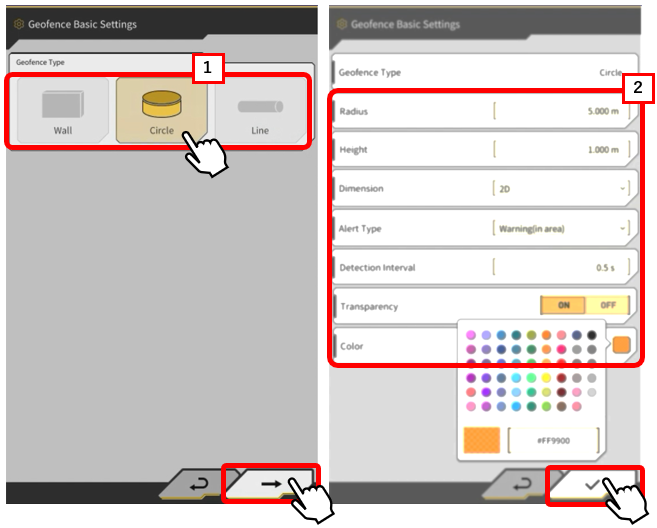

2. Seleccione 【"1" Tipo de geo-valla】 y proceda al siguiente paso para realizar 【"2" Ajustes básicos (Radio, Altura, 2D o 3D, Tipo de alerta, Intervalo de detección, Transparencia y Color)】.
*Para referencia, este es el procedimiento para el tipo de círculo.
Tipo de pared sólo está disponible en 3D, con los ajustes predeterminados para el espesor y la altura.
Para el tipo Línea, sólo tipo 3D, puede establecer el radio a la línea central al conectar el punto A y el punto B.

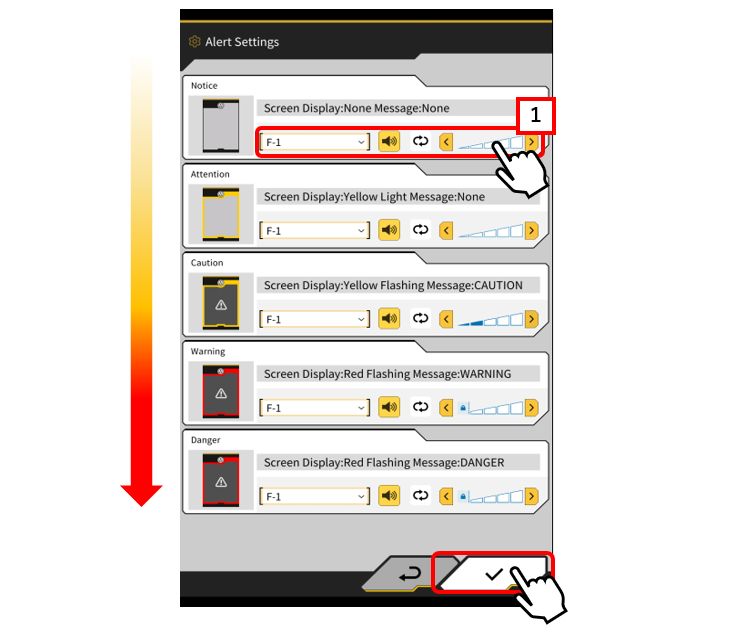

3. Después de los ajustes básicos, establezca 【"1" Configuración de alerta】 para la intrusión geofence, y 【"2" Rango de detección para cada parte de la máquina de construcción】 para los ajustes de detección de empuje.
Configuración de alerta: Se ilumina y suena en la pantalla cuando la máquina detecta un área de geovalla creada por la máquina.

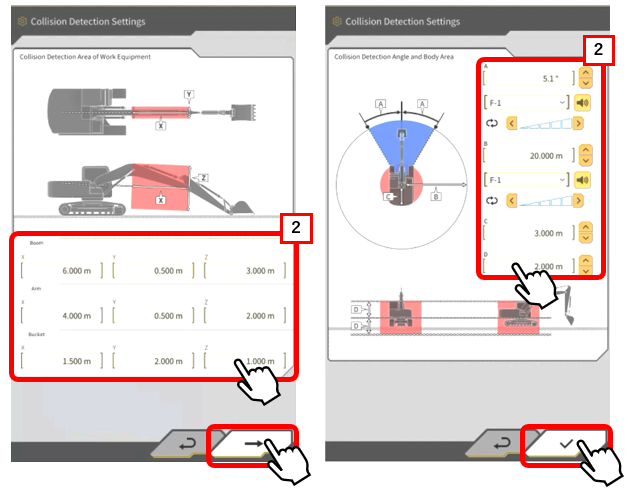

Ajuste de la detección de colisión: Refiriéndose a la ilustración, mida y ajuste el rango de detección de la pluma, el brazo y la cuchara.
X: Longitud Y: Anchura Z: Anchura vertical
A: Área angular del radio de giro
B y C: Radio desde el centro del cuerpo de la máquina
D: Altura vertical con respecto al bastidor giratorio
Creación de una geo-valla

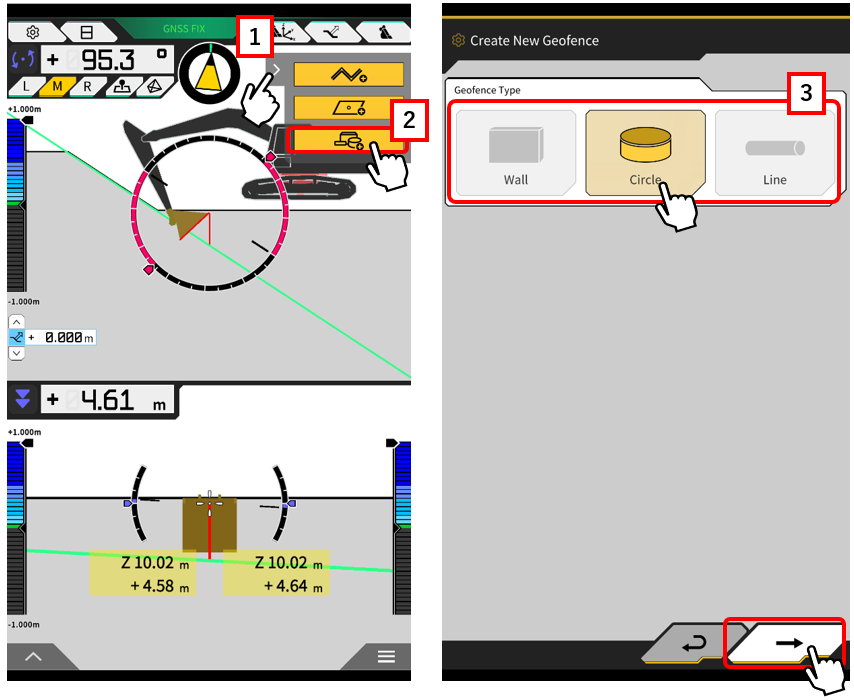

1. Toque 【"1" el icono de acceso directo,】 luego seleccione el icono 【"2 "Crear Geoid Fence,】【"3" elija el tipo de geoid fence】 que desea crear, y luego proceda.
2. Confirme que introduce el nombre, la precaución a establecer y los valores de entrada necesarios (dimensiones de la forma, coordenadas, etc.) para crear la geo-valla y, a continuación, compruebe que la geo-valla que ha creado se refleja en la lista.

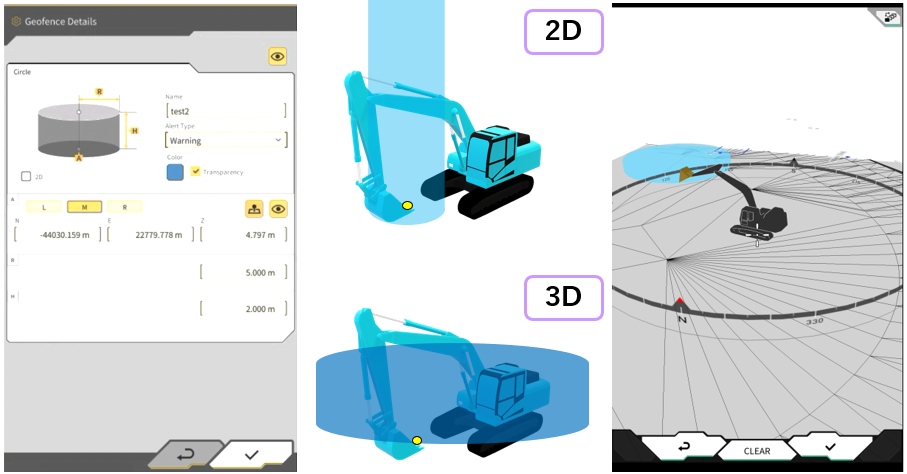

A continuación se muestra el procedimiento para el tipo de círculo como referencia.
Introduzca las coordenadas del borde de corte o introduzca directamente los puntos y el radio R
Para 2D: Se puede crear un área circular
Para 3D: Se puede establecer la altura del área del círculo
Lista de geovallas

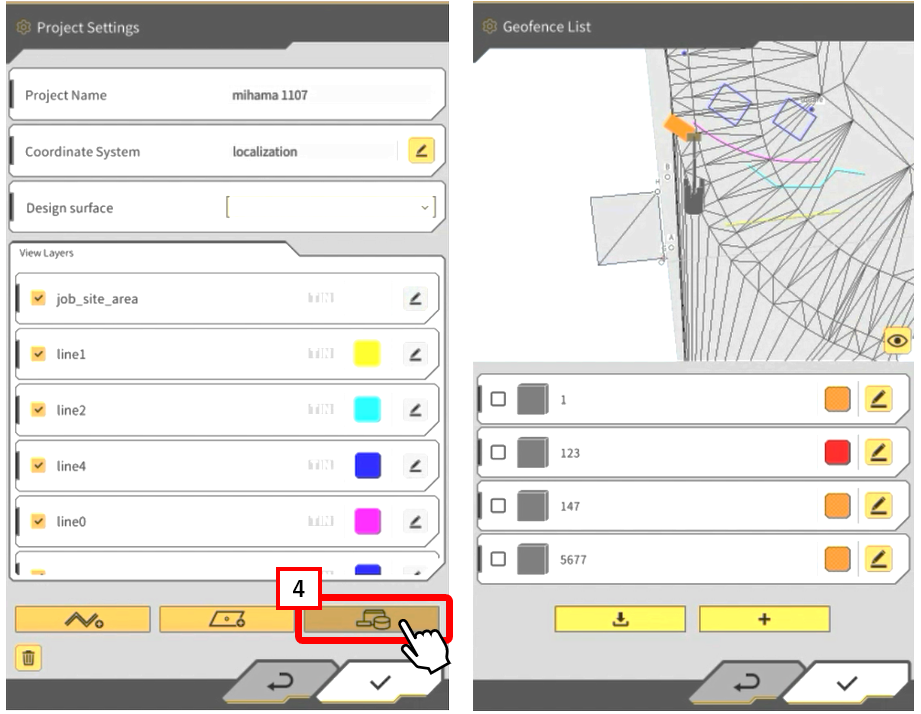

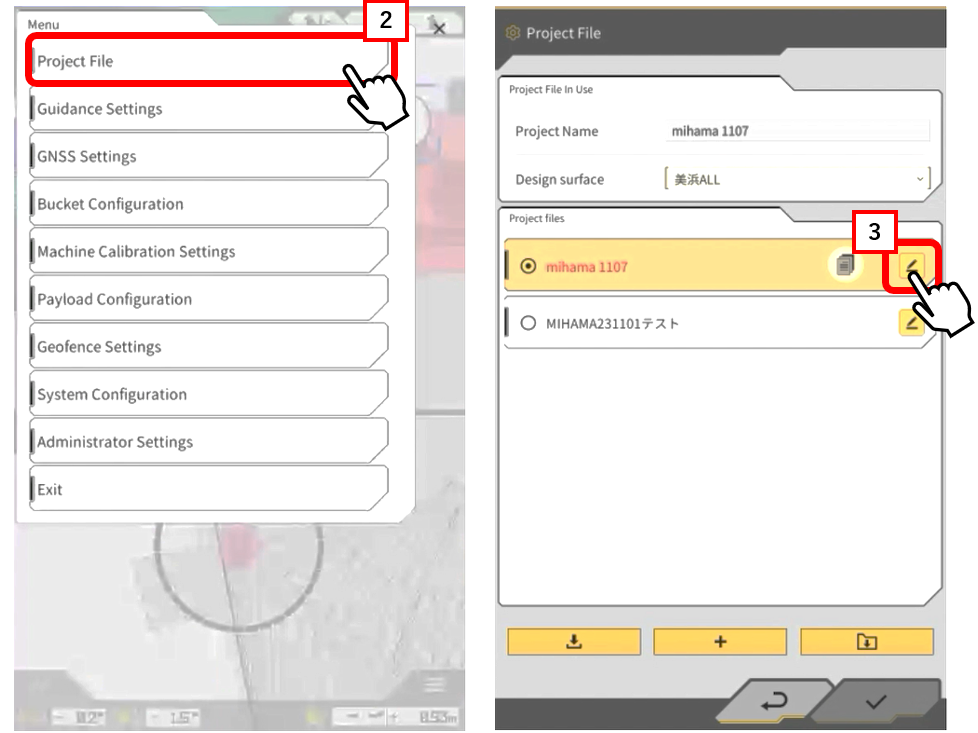

1. Pulse 【"1" el menú】 y seleccione 【"2" Archivo de proyecto】.
2. Toque 【"3" el icono de edición】 del proyecto seleccionado.
3.Toque 【"4" el icono de la valla geoide】 a continuación, se mostrará la lista creada.

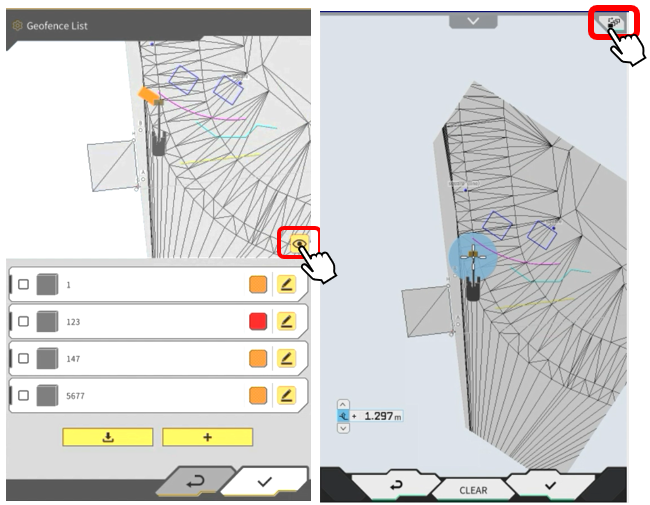

Toque el icono para confirmar la vista de las formas creadas.
4.Cómo comprobar

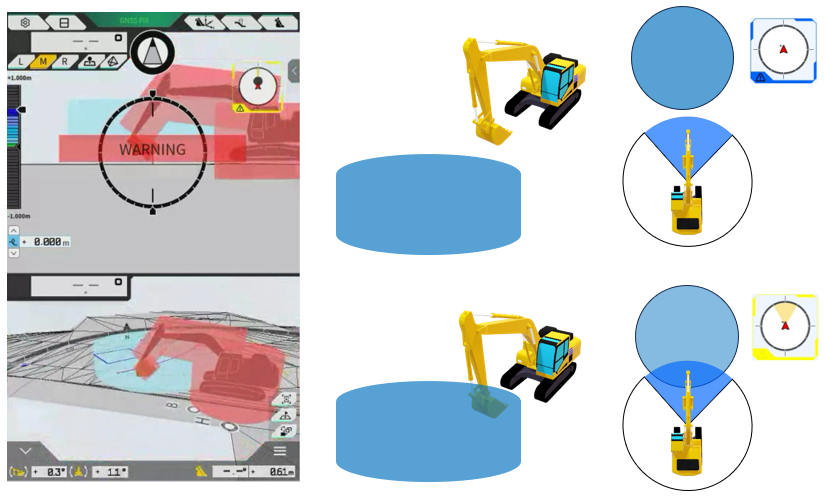

Si se introduce una geo-valla con la detección de colisión configurada, se generará una advertencia y se avisará al operador.
Modelos de geo-valla

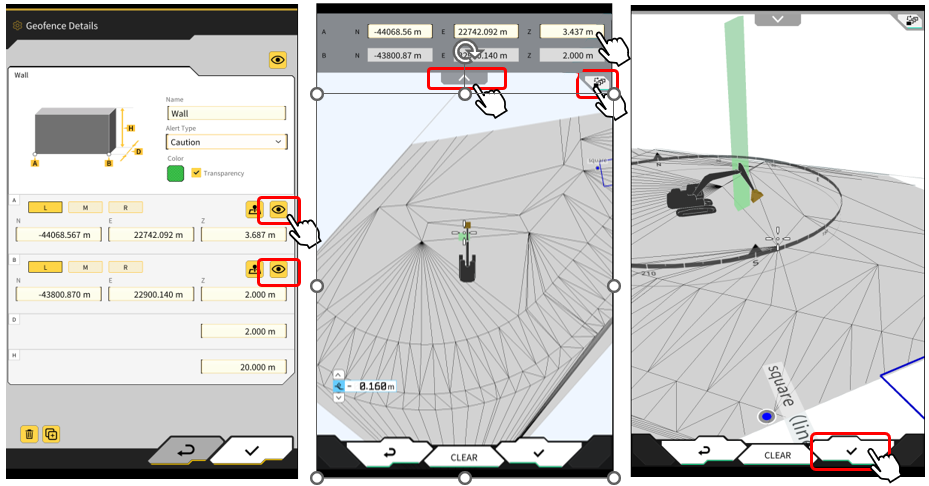

Para el tipo de muro
Tras introducir las coordenadas (punto de corte o entrada directa), determine la longitud y la anchura.
Introduzca la altura (H) para especificar la altura del muro.
Para ajustar la altura puede utilizarse el desplazamiento.

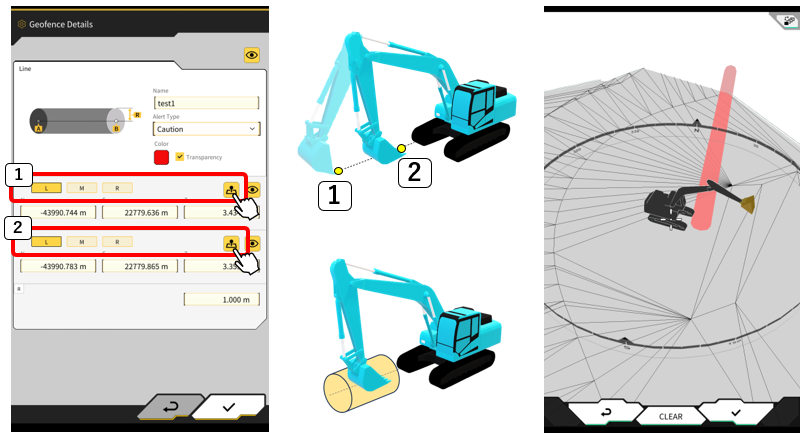

Para el tipo Línea
Obtenga los puntos A y B a partir de los puntos de la arista cortante o mediante entrada directa, y determine el radio centrado en la línea entre los dos puntos.
El desplazamiento está disponible para ajustar la altura.
Función de visualización del área de detección
Ajuste de la visualización del área de detección

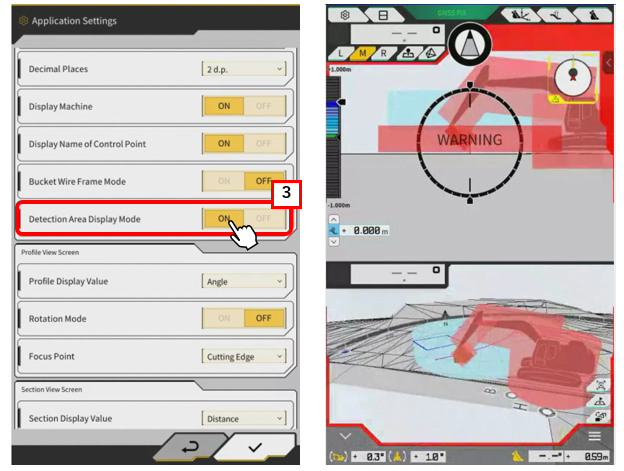

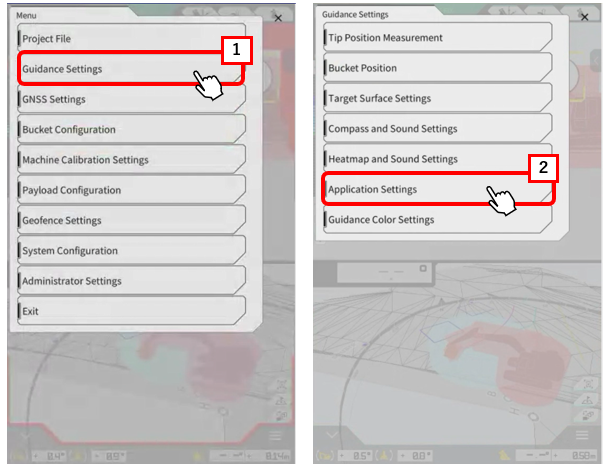

Seleccione 【"1 "Ajustes de guía】 en el menú y active 【"3 "el área de detección Modo de visualización】 en el 【"2 "Ajustes de aplicación】.
El área de detección de la cuchara, el brazo, la pluma, y el cuerpo se puede visualizar.
Función de transferencia de datos de geo-valla
Puede descargar áreas de geovalla creadas en Pilot (WEB) y configurarlas en el lugar de trabajo.

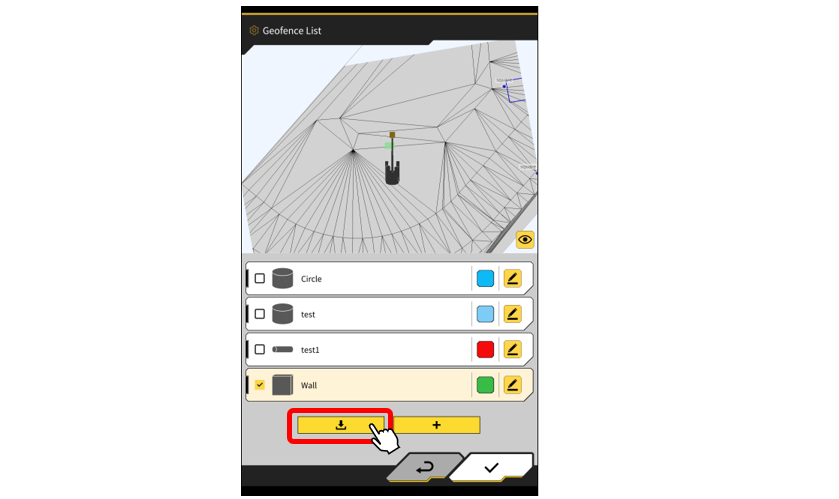

Pulse el botón Descargar para descargar los datos de la geo-valla y confirme que aparece en la lista.
Se requiere un entorno de Internet para la descarga.
