Introducción
Este artículo proporciona una explicación detallada sobre cómo desplazar (cambiar la altura de los datos) la superficie de diseño durante la construcción en la pantalla Guía.
Procedimientos y explicación

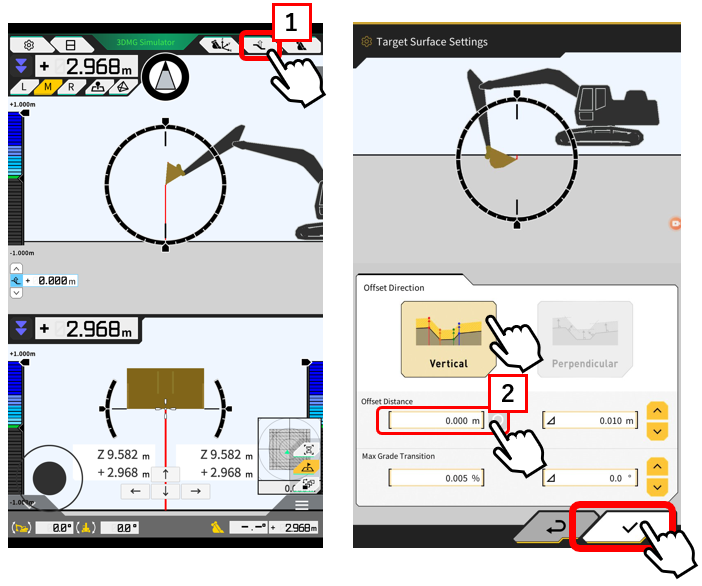

Vertical
1.Toque el icono 【"1 "Configuración de la superficie objetivo"】 en la pantalla de orientación, introduzca 【"2 "la distancia de desplazamiento】 manualmente y toque el botón de verificación.

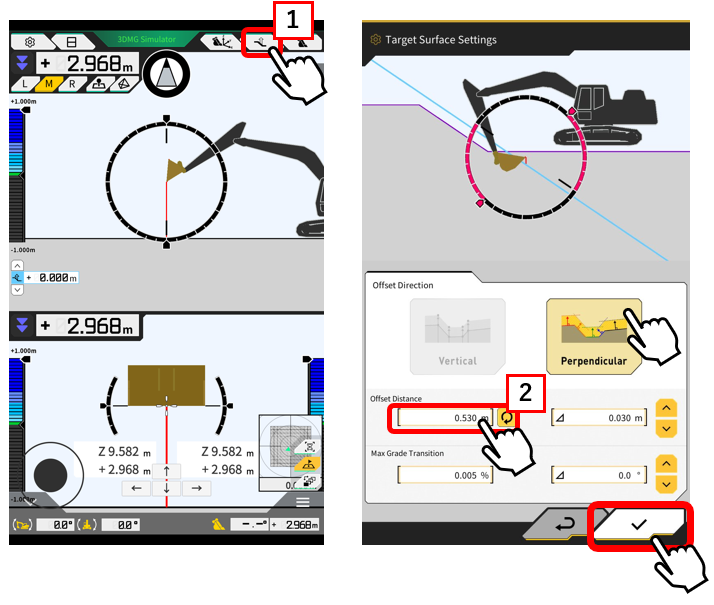

Perpendicular

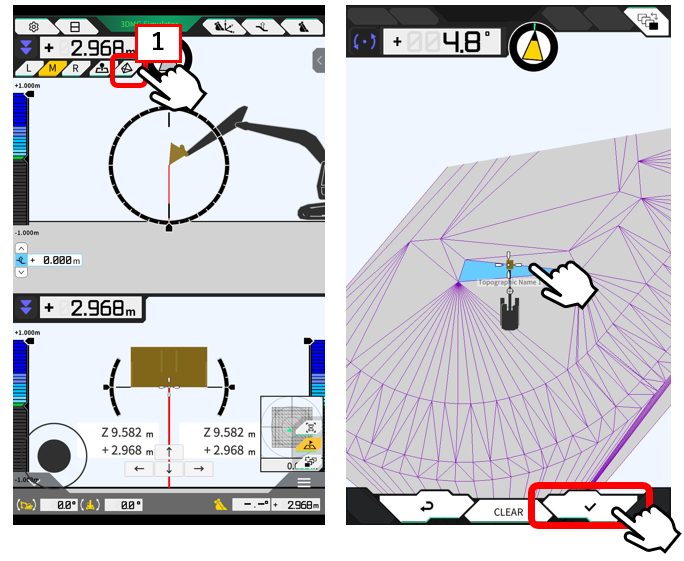

2.Toque el icono 【"1 "los datos TIN】, seleccione el rango de datos que desea ampliar y toque el botón de verificación.
1)Toque 【"1 "Ajustes de la superficie objetivo】 en la pantalla de guía, introduzca 【"2 "la distancia de desplazamiento】 manualmente, y toque el botón de verificación.
Suplemento
El icono se vuelve amarillo cuando el offset está en uso.

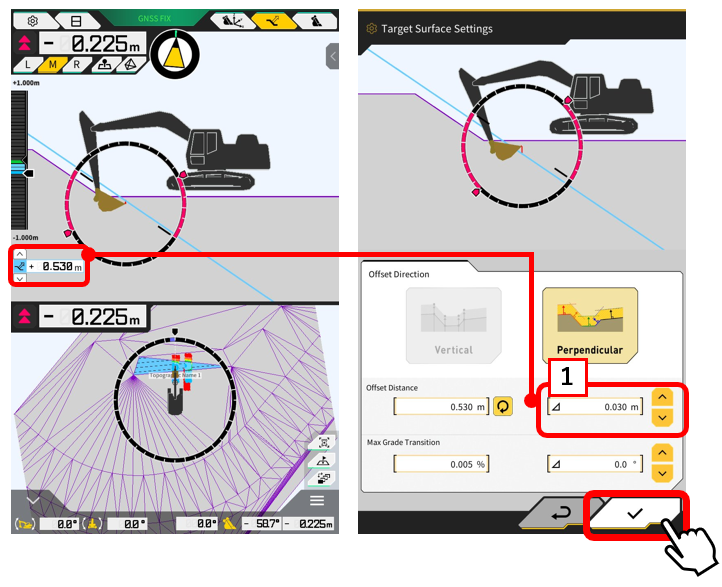

Ajuste de la cantidad de desplazamiento
El valor introducido en los ajustes de la superficie objetivo se refleja en 【"1 "el importe de la compensación】 en la pantalla de guiado.
Ejemplo: Si se introduce 0,010m en los ajustes, tocando △ se ajustará el offset a 0,510m en la imagen de abajo.
