Cómo configurar y utilizar la función de brújula.

Introducción

Este artículo proporciona una explicación detallada sobre cómo comprobar si la máquina está orientada hacia la superficie de diseño.
Utilizando la pantalla de la brújula, puede asegurarse de que está orientada hacia la superficie a construir.

Procedimientos y explicación

Ajustes de la pantalla de funciones

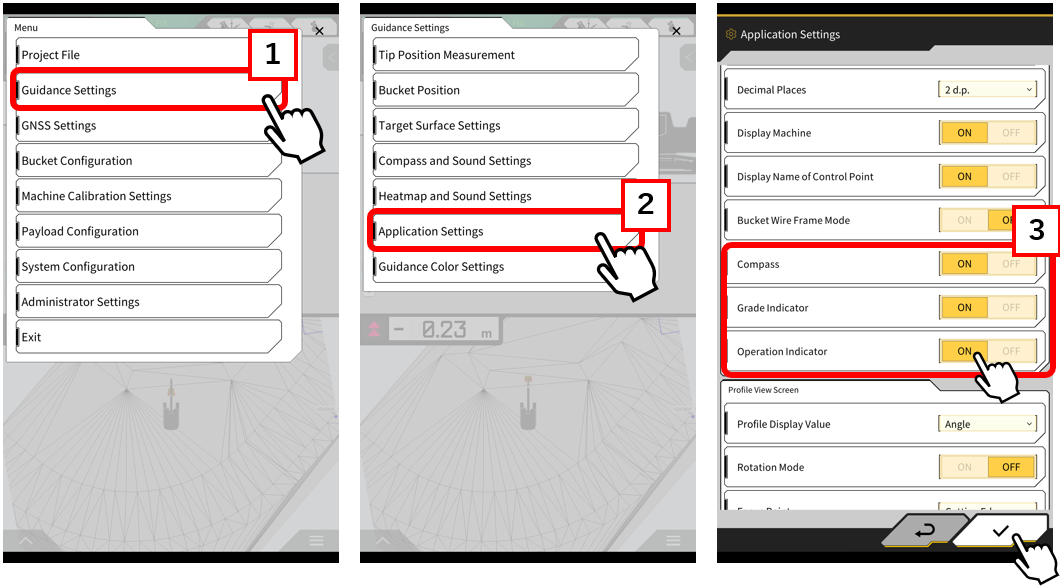

1. Seleccione 【"1 "Ajustes de guía】 en el menú y pulse 【"2" Ajustes de aplicación】.

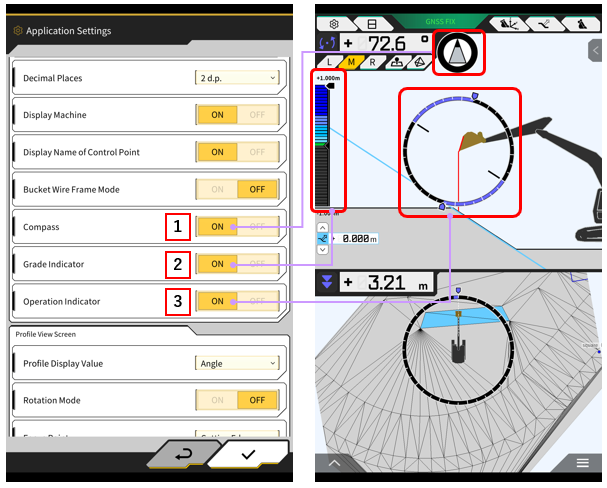

2. En el menú Ajustes de aplicación, active 【"3 "la Brújula, el Ind pendiente y el Ind operación】

Cuando estén encendidos se mostrarán.
La brújula no se puede utilizar inmediatamente acaba de ajustar.

Seleccione una superficie de diseño para utilizar la brújula

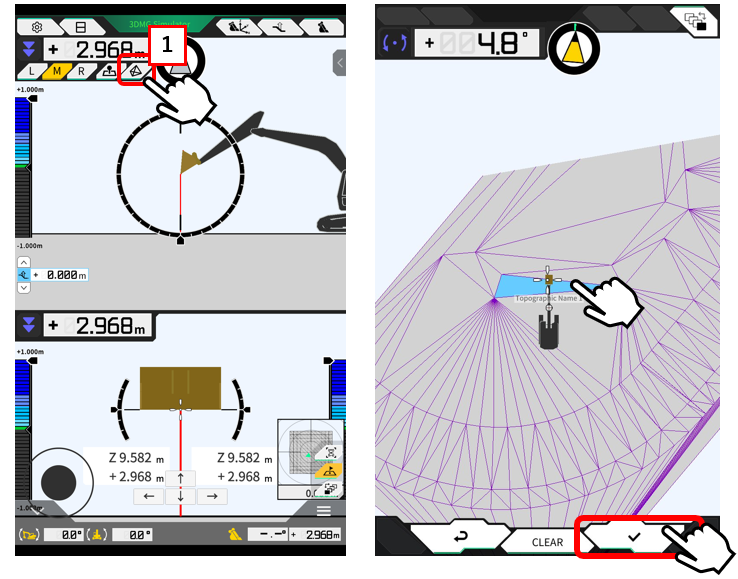

3. Toque 【"1 "el botón de superficie objetivo】, seleccione y compruebe el rango de datos TIN que desea enfrentar.

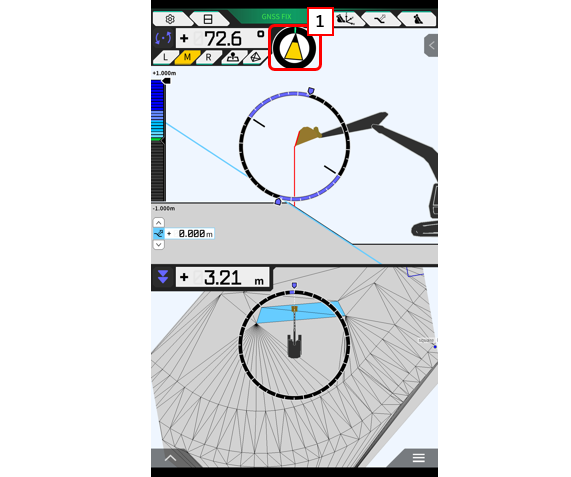

4. 【"1 "La brújula】se mostrará en la parte superior de la pantalla y le permite comprobar si se enfrenta a la superficie seleccionada o no.

Suplemento

Ajuste del ángulo de la brújula y configuración del sonido

・【"1 "Se puede ajustar el ángulo ortogonal (máx. 30°) de la brújula】 (para estrechar o ensanchar el ángulo de la brújula).

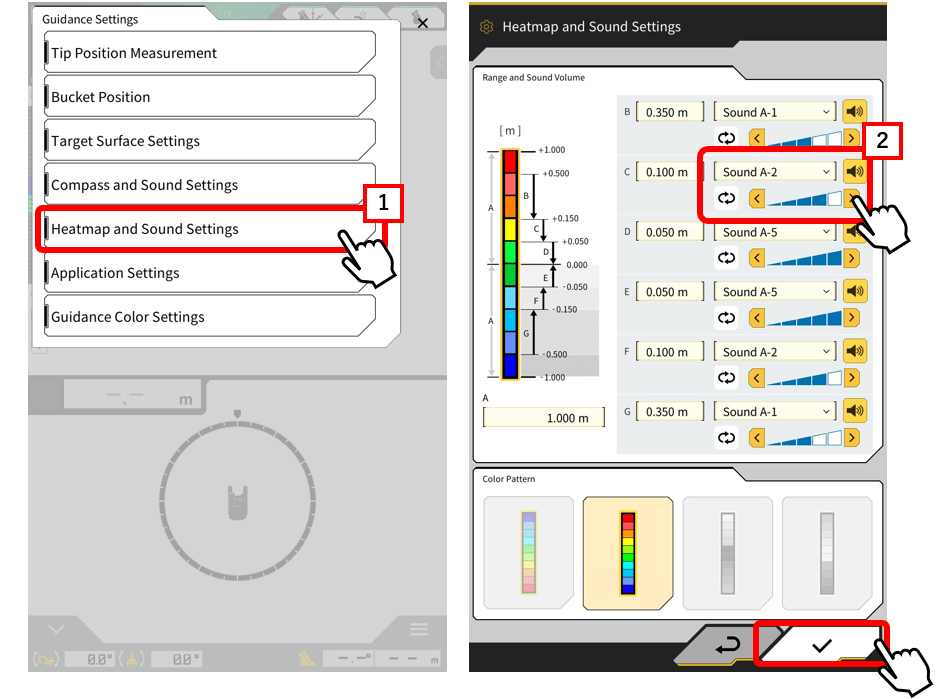

También es posible ajustar 【"2 "el sonido】 que se emitirá cuando el filo de corte esté dentro del rango mostrado en la ilustración.

*El volumen máximo depende del rendimiento del dispositivo de cada tableta.

Suplemento

・Ajuste del rango de TIN

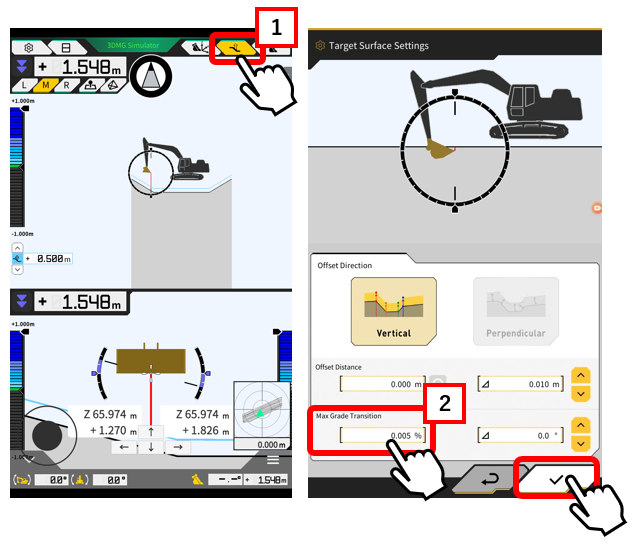

Antes de seleccionar un rango, toque 【"1 "Targat Surface Settings】 icono para cambiar 【"2 "el valor de la transición max grade】.

Cuanto mayor sea el valor, más datos TIN se agruparán.

Para curvas con muchos puntos de cambio, se recomienda reducir el valor de entrada.

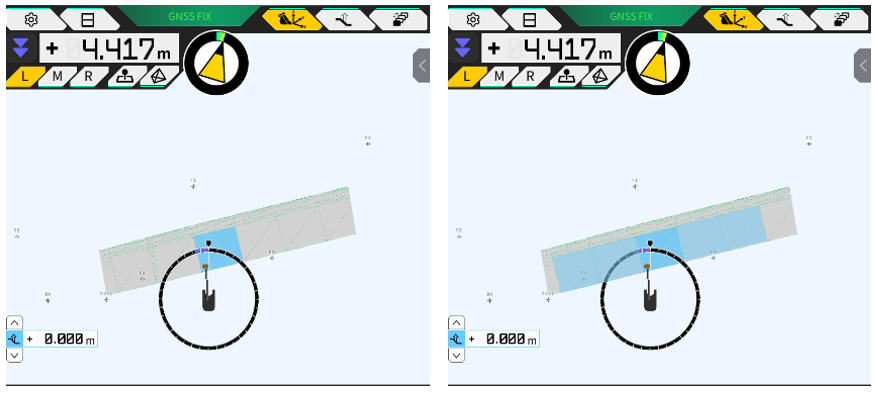

　　　　　　　　　　Antes 　　　　　　　　　　　　　　　　　　　　Después
