Cómo configurar el medidor de carga útil en una tableta

Introducción

Este artículo detalla cómo configurar una máquina de construcción equipada con Retrofit para mostrar el peso de la tierra excavada en una tableta y gestionar la carga.
Al visualizar y gestionar el peso, la carga puede realizarse de acuerdo con la capacidad de carga del camión volquete.

Procedimientos y explicación

Medidor de carga útil (configuración de la cuchara)

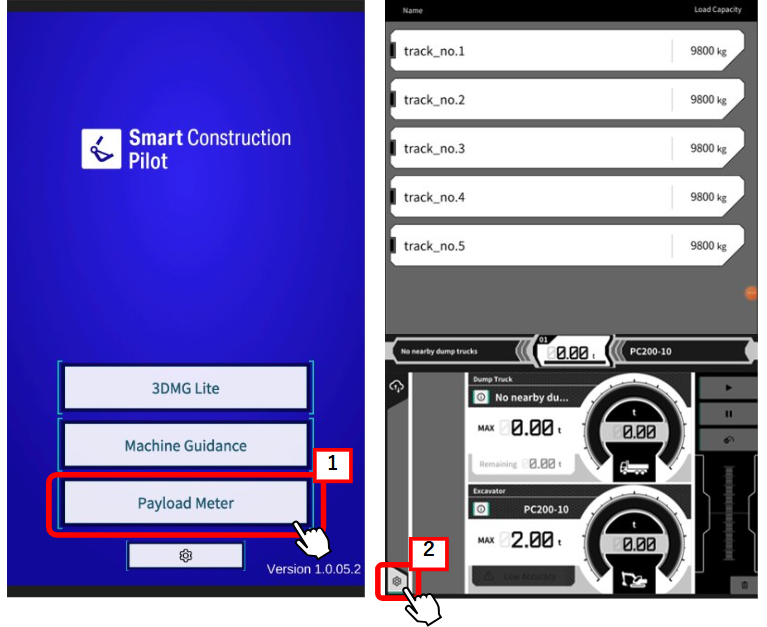

1. Inicie la aplicación, seleccione 【"1 "Medidor de carga útil】, y toque 【"2 "el menú】.

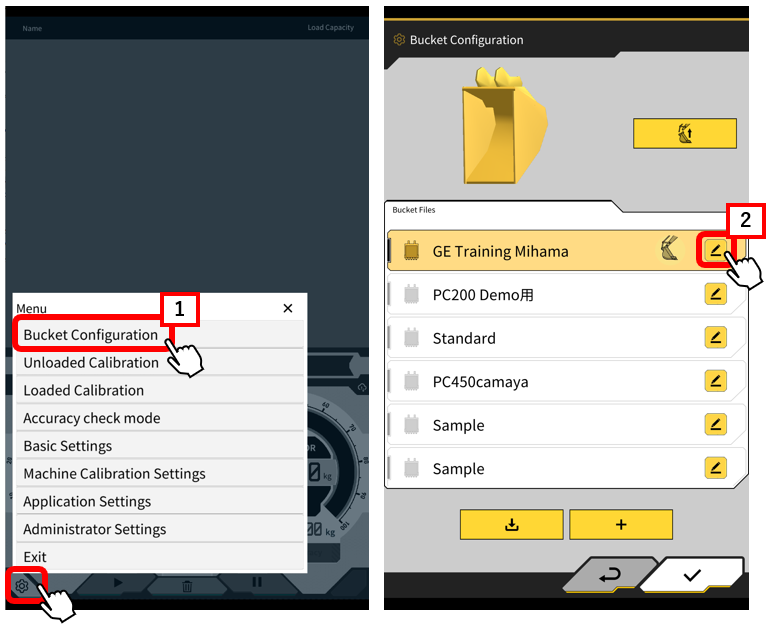

1) Toque 【"1 "Configuración del cazo】 en el menú y compruebe el ajuste de peso del cazo en uso.
Toque 【"2 "el botón de edición】 para el cubo cuyo peso desea ajustar.
(El cubo coloreado en amarillo es el que se está ajustando actualmente).

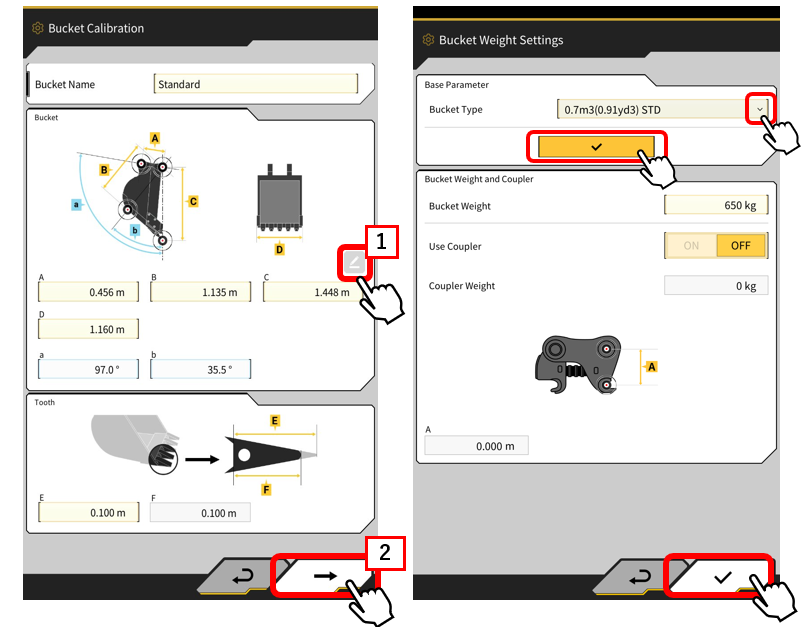

2) Toque 【"1 "el icono editar】 en la sección 【"2 "Cubos】 para continuar.
Si el peso ya se ha introducido, simplemente toque la marca de verificación y ya está. Si no se ha introducido el peso, seleccione el tipo de cubo, toque la marca de verificación en amarillo, confirme que se refleja el valor y, a continuación, toque la marca de verificación en blanco.
*Si el cazo tiene enganche, introduzca el peso del enganche y la distancia entre los dos pivotes.

Medidor de carga útil (configuración básica)

2. Toque 【"1 "Ajustes básicos】 en el menú, y cuando se encienda 【"2 "el icono de la máquina de construcción】, tóquelo.

Se le pedirá una contraseña al tocar el icono de equipo de construcción. Consulte el manual para conocer la contraseña establecida por defecto.

1) Configure los ajustes de la máquina base
No es necesario volver a configurar a menos que se haya cambiado la máquina de construcción.

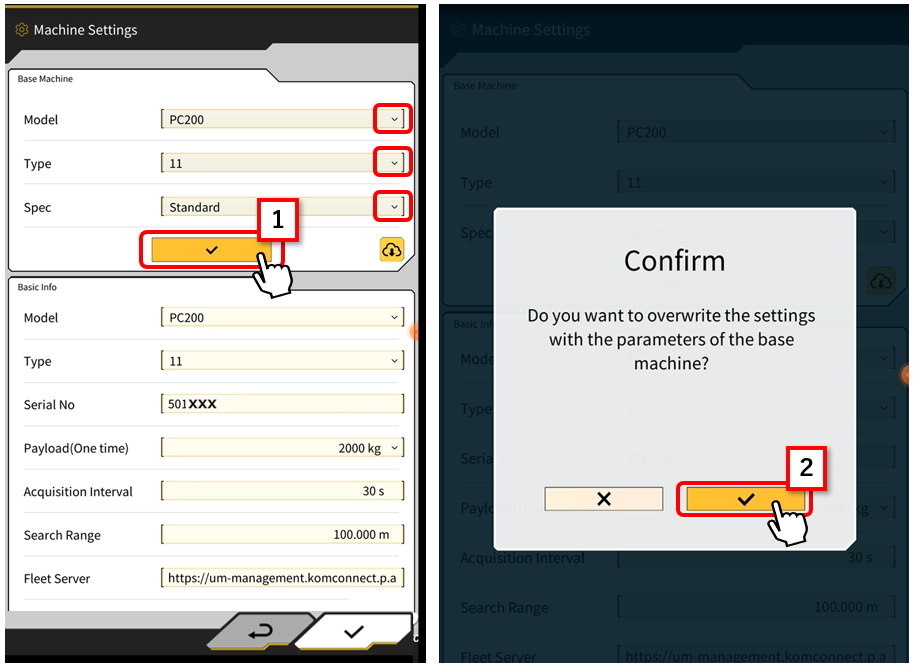

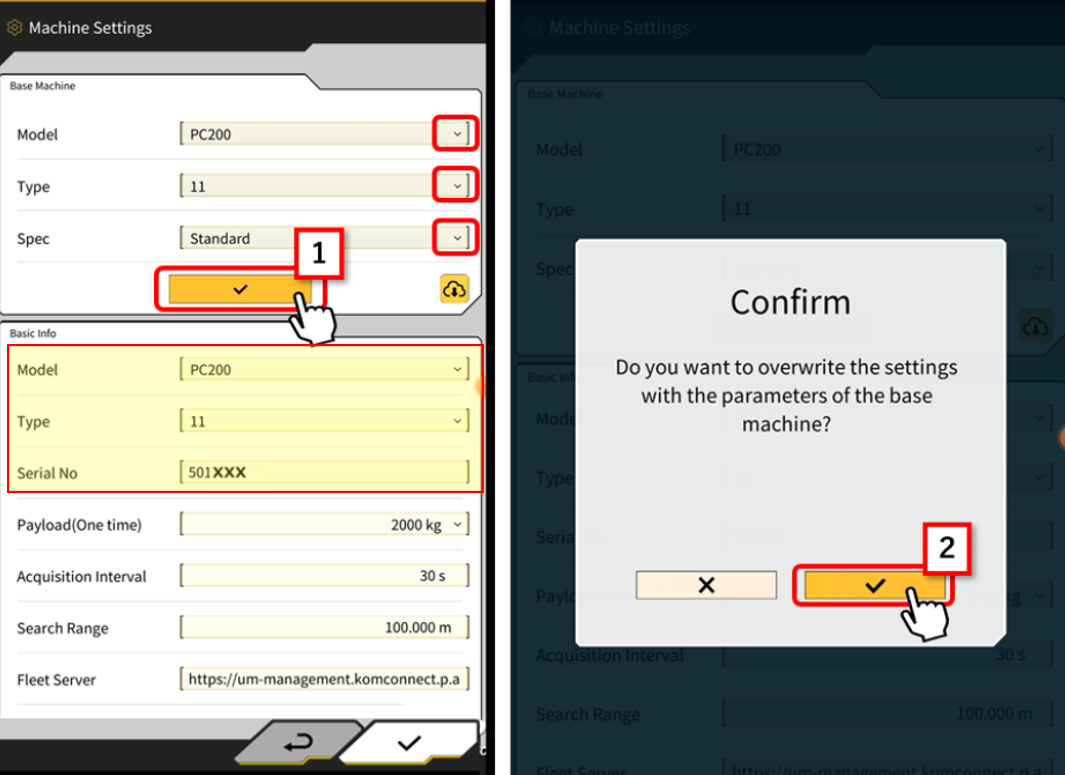

Seleccione un modelo que se acerque al estándar de la máquina de construcción, elija un tipo que coincida con el modelo seleccionado, elija las especificaciones de la máquina de construcción y toque 【"1 "la marca de verificación】.
Si el modelo es correcto, toque 【"2 "la marca de verificación】 en amarillo de la pantalla de confirmación para sobrescribir el parámetro.

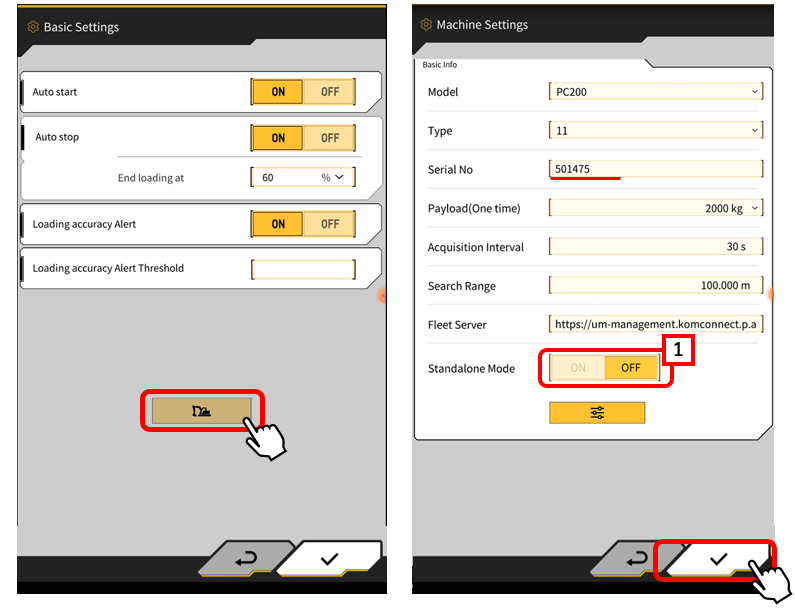

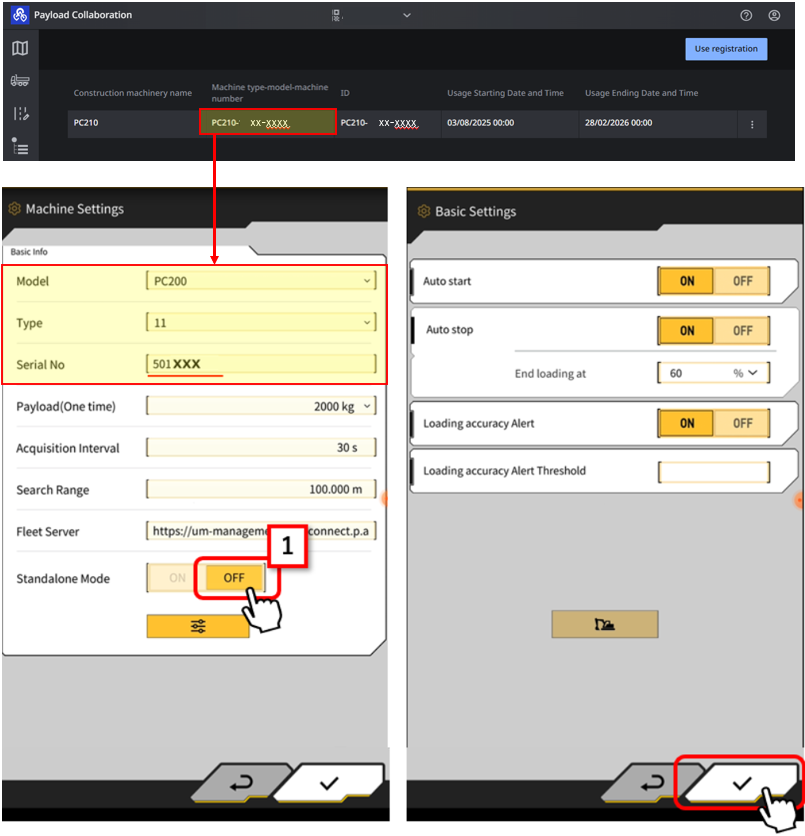

2) Cambie el número de serie en la información básica al número real de la máquina (por defecto es 9999).

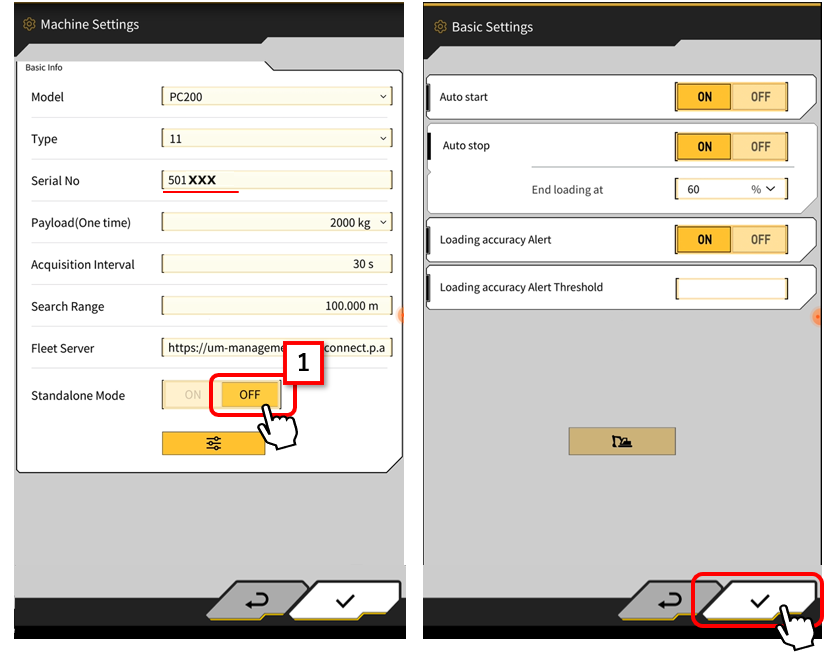

Desactive 【"1 "Modo independiente】, y toque la marca de verificación.
Vuelva a la pantalla de ajustes básicos y toque de nuevo la marca de verificación.

Medidor de carga útil (calibración sin carga)

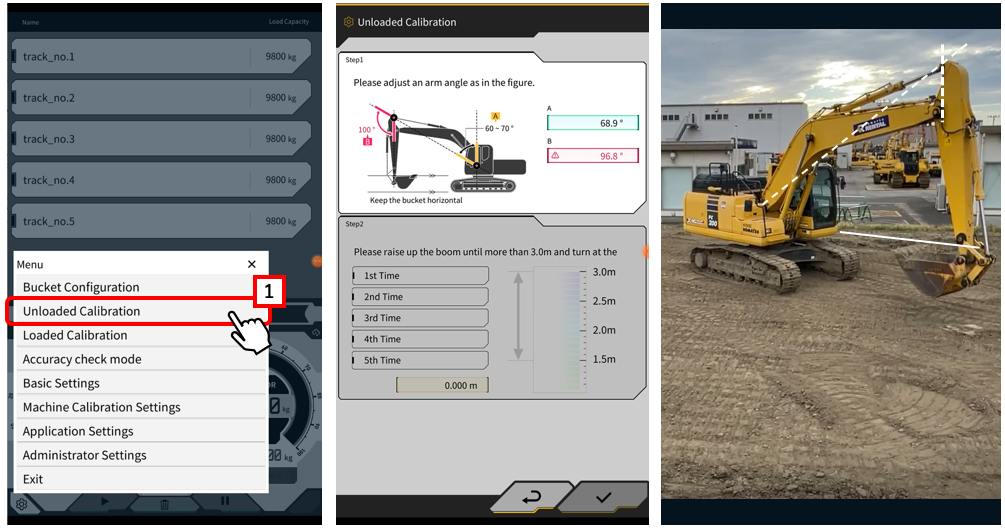

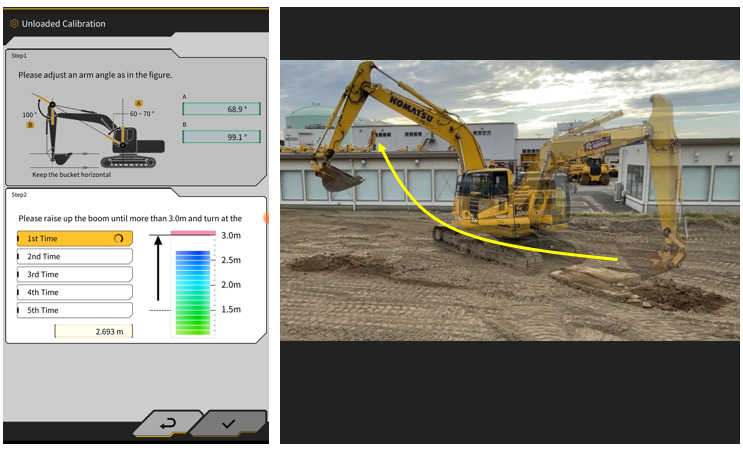

3. Después de comprobar y ajustar lo anterior, toque 【"1 "Calibración sin carga】 en el menú, y ajuste los ángulos del brazo y de la pluma de la máquina real para que se aproximen al mismo ángulo que la ilustración del paso 1, y haga que la cuchara esté paralela al suelo.


1）Después de ajustar el ángulo, levante la pluma manteniendo el ángulo del brazo y la cuchara y gírela 90° hasta alcanzar una altura de 3m o más.

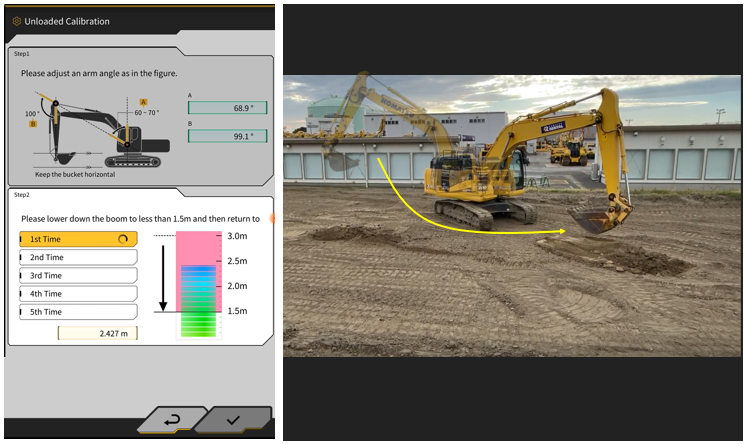

2) Cuando la pluma alcance los 3m o más, se baja de nuevo mientras se mantiene el ángulo del brazo y la cuchara y se gira para devolver la pluma a su posición original.

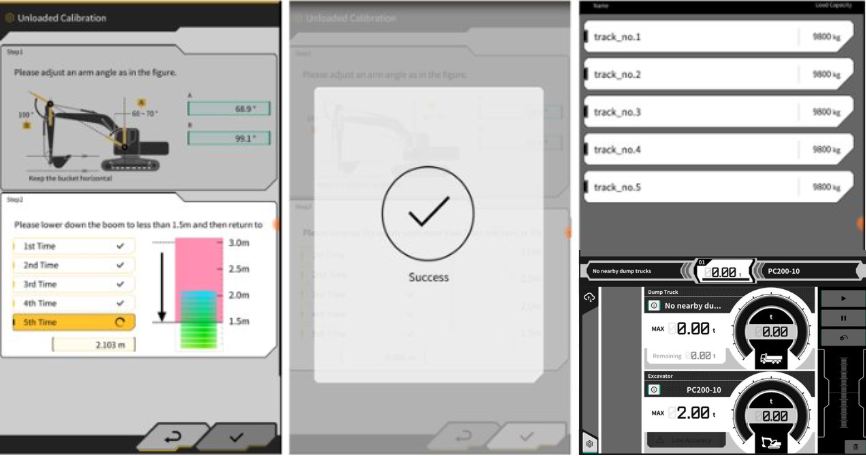

3) Si no hay problemas después de realizar las operaciones anteriores cinco veces, se muestra "Éxito", y la carga útil se puede utilizar.


Consulte este vídeo.

Suplemento

Operación de carga

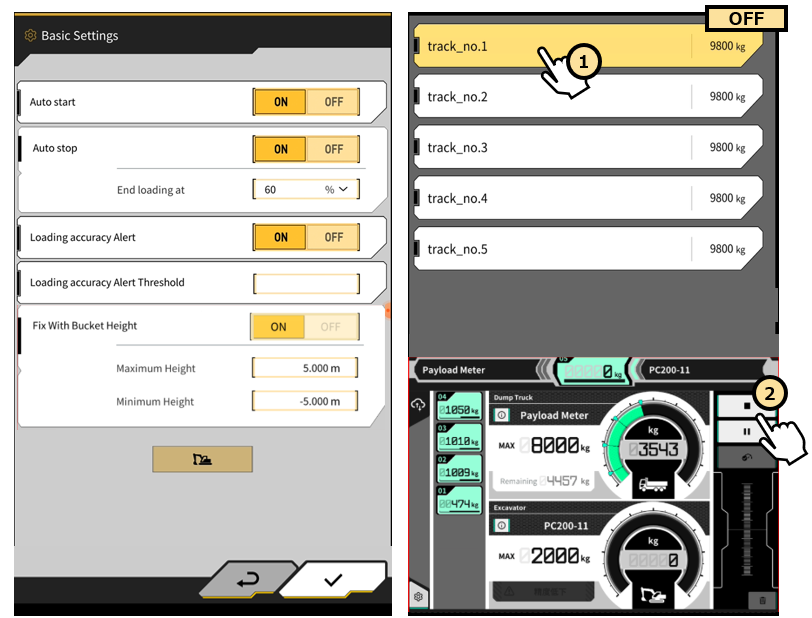

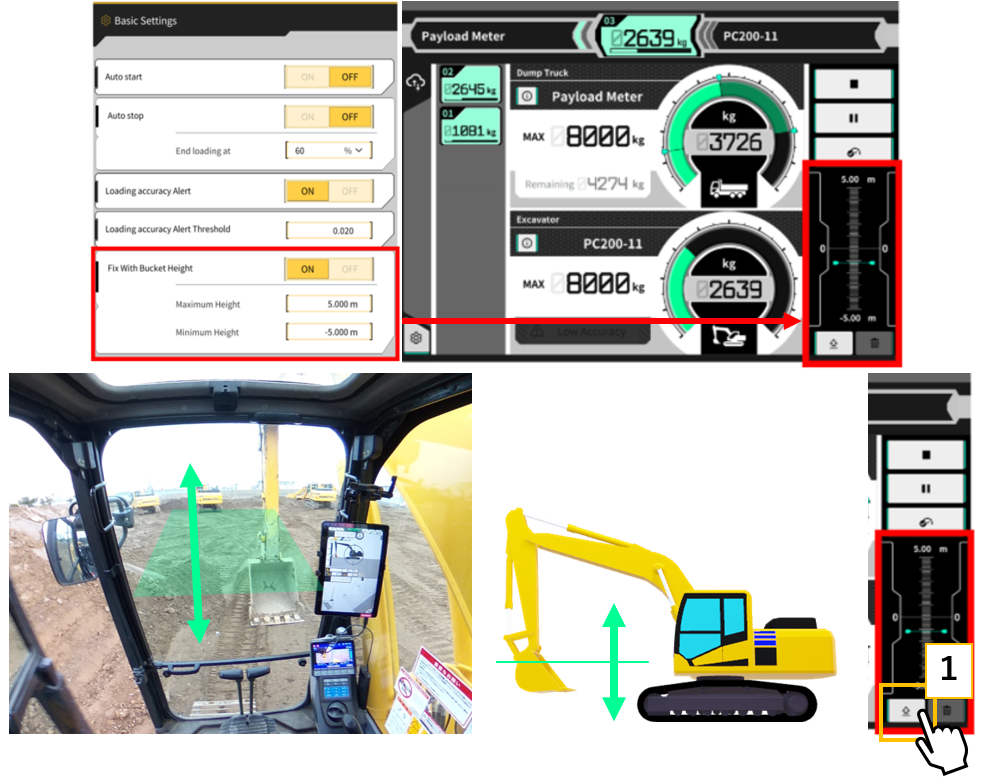

Para cargar un volquete, pulse la lista de volquetes① y, a continuación, pulse la marca de reproducción➁ para iniciar la medición.

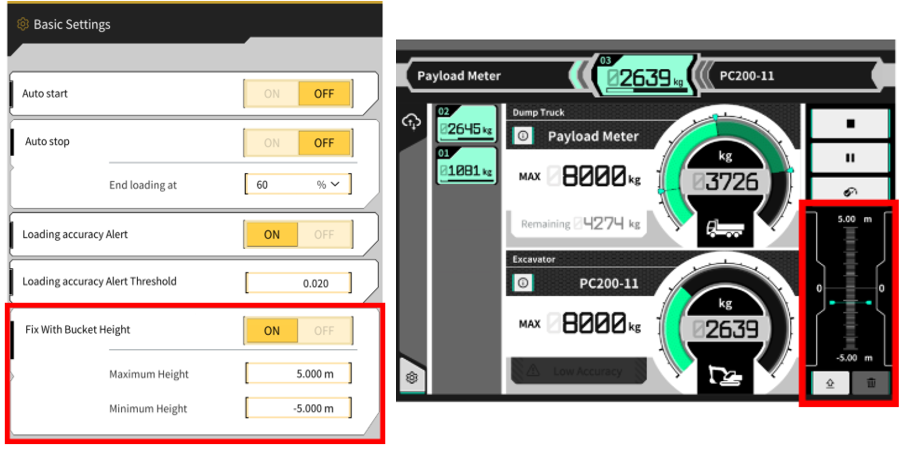

Cuando "Arranque automático" está en ON en los ajustes básicos, la operación de carga se iniciará automáticamente cuando se seleccione un volquete.
Si la opción "Parada automática" está activada, la carga finalizará automáticamente cuando se alcance el límite máximo del ajuste de finalización.

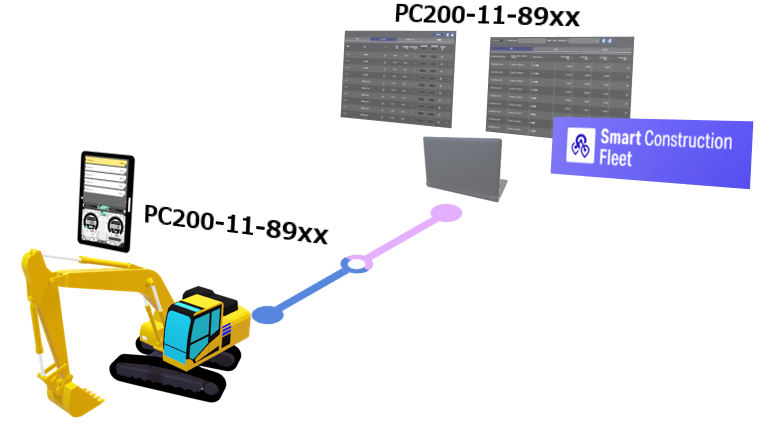

*La adquisición de la lista de volcados y la gestión de los resultados de la carga deben ser configuradas previamente por el administrador desde otra aplicación (Smart Construction Fleet).
*Si hay conexión a Internet, los resultados de carga de cada contenedor seleccionado se reflejarán en Smart Construction Fleet.

Cuando no se requiere una lista de volcado (Modo autónomo)

Incluso si una lista de volcado no está disponible o no se puede preparar, se puede mostrar y pesar un volcado por defecto (volcado de demostración) cuando 【"1 "Modo independiente】 está activado.

*La información medida no se almacenará en el servidor ni en Smart Construction Fleet.
