En este artículo se explica detalladamente cómo establecer zonas de peligro de contacto y zonas de prevención de desviaciones (geovallas) en la obra en PilotWEB y compartirlas con los equipos de construcción 3DMG.
Al establecer una geo-valla, el área puede estar claramente marcada y se le puede alertar cuando se acerque a una zona.
A continuación, la aplicación de la tableta emite un aviso acústico para alertar al operario del peligro.
La función de geovalla puede no funcionar correctamente en función del entorno y las condiciones de uso.
Por favor, no confíe demasiado en esta función y utilícela sólo después de comprender su funcionamiento y condiciones de uso.
No disponible para 2DMG mdoe,2 Piece Boom y Swing Boom en este momento.
Configuración previa
1. importar datos de diseño, etc. que se utilizarán para la construcción en 【 "1" proyecto】 en la información del lugar de trabajo y crear 【"2" datos de proyecto】 por adelantado.
Activar el modo de geovalla

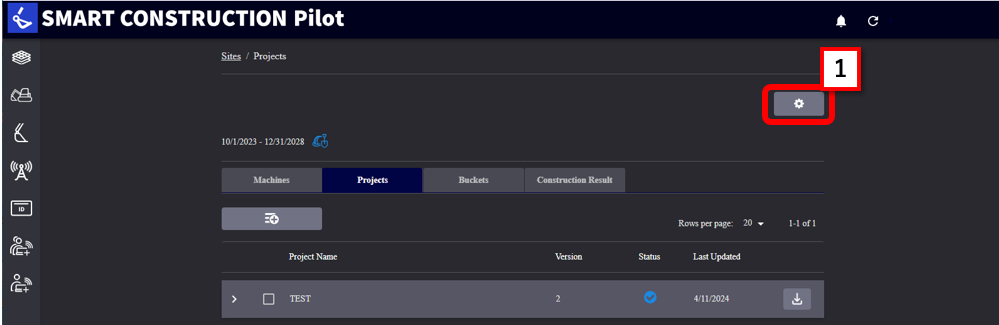

1. Seleccione el proyecto y haga clic en el 【"1" símbolo de engranaje】 en la esquina superior derecha de la pantalla.

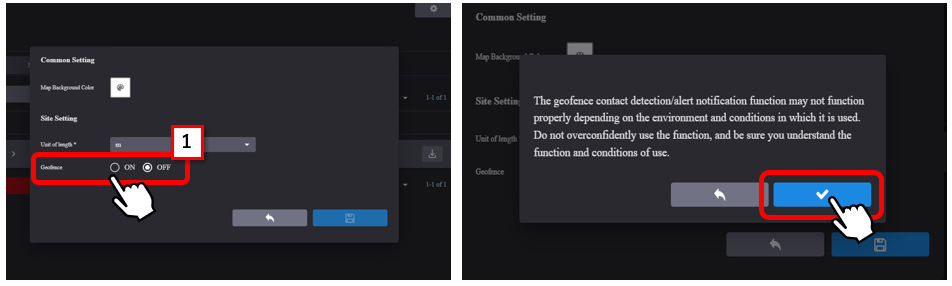

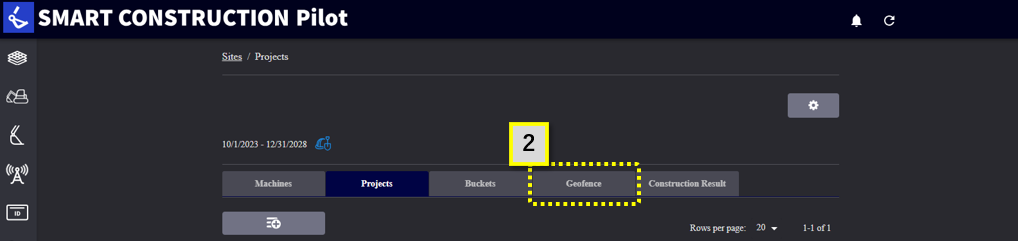

2. Active Geofence en 【"1" Ajustes comunes】, y seleccione la marca de verificación después de aceptar las notas en la pantalla, entonces se añadirá 【"2" Menú Geofence】.
▼ Activación y aceptación de la geo-valla
▼ Visualización de la geo-valla
Creación de los datos de la geo-valla
1. Seleccione la pestaña 【"1 "Geofence】, y haga clic en el 【3 "Crear nuevo botón】.
2. Seleccione el proyecto creado y la capa de datos importados, y los datos de diseño aparecerán en la pantalla.
Si los datos del plano están incluidos en los datos importados, haga clic en el 【"2" icono de línea de trabajo】para mostrar la vista de plano superpuesta.

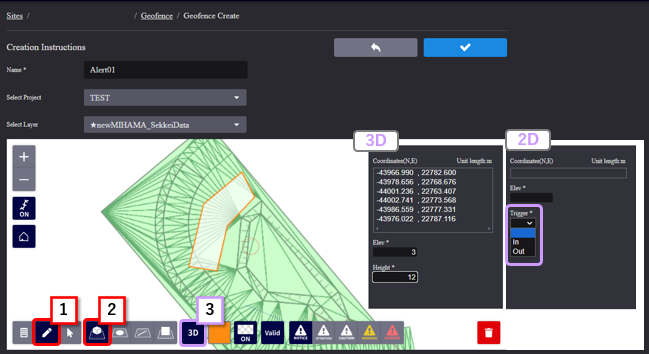

3. Después de seleccionar el nombre de la alerta, el proyecto y la capa de datos, haga clic en el【"1" icono de punto】 seleccione el 【"2"tipo de geovall 】, a continuación, elija el color, la transparencia ON/OFF y la activación/desactivación de la geovalla, y dibuje en el área.
Dibujar: Haga doble clic para combinar con el punto de partida de dibujo.
A continuación se muestra cómo crear una polilínea como referencia

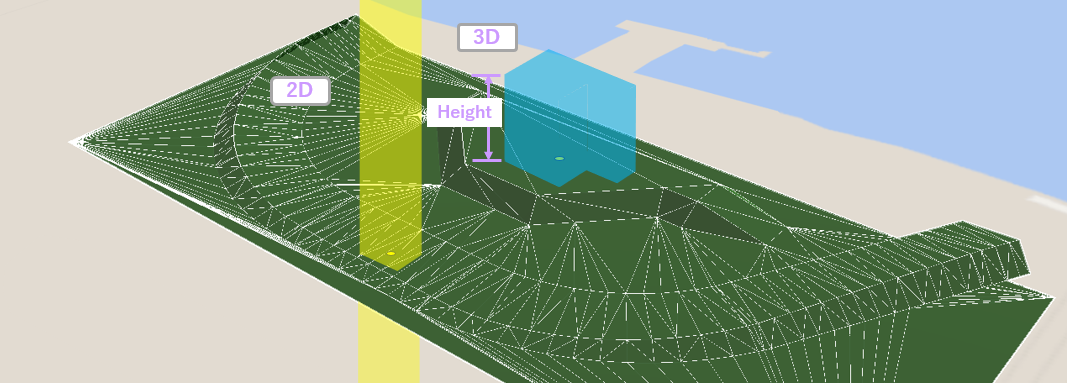

Tipo 【"3"】: 2D y 3D
Sólo 2D se puede utilizar como un disparador para acercarse a la zona de advertencia y la desviación de la zona de advertencia.

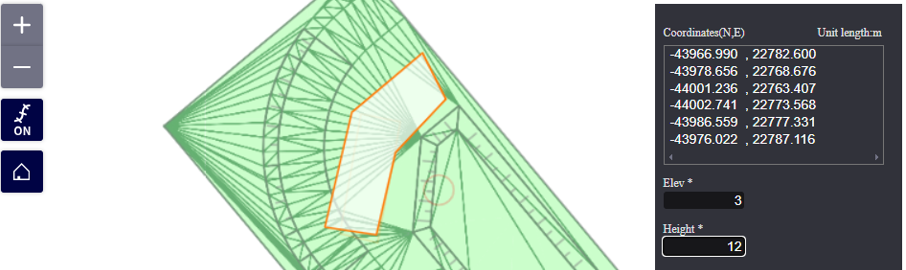

4. Después de dibujar, introduzca el valor de elevación (en metros) donde se colocará la alerta. Para datos 3D, introduzca la altura de la valla.
Imagen

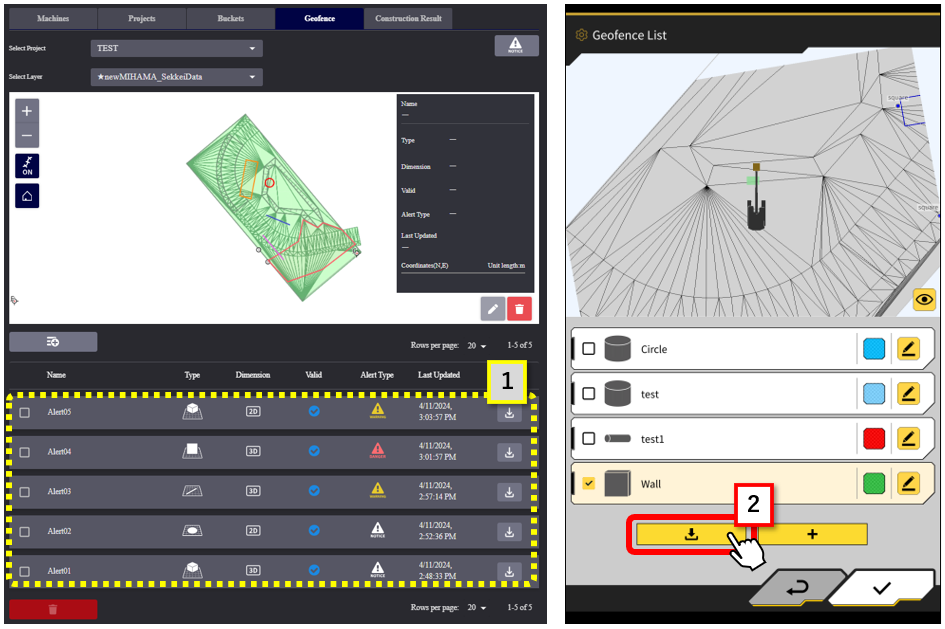

5. La geo-valla creada aparecerá en la 【"1" lista de geo-vallas】 y puede ser 【"2" descargada desde el lado de la tableta】.
El equipo de construcción 3DMG vinculado al sitio del proyecto estará disponible para su descarga.
Configuración del área de detección y del volumen
El área en la que se detectan los equipos de construcción y el volumen de las alertas deben configurarse dentro de la aplicación.
Cómo crear los datos de la geo-valla

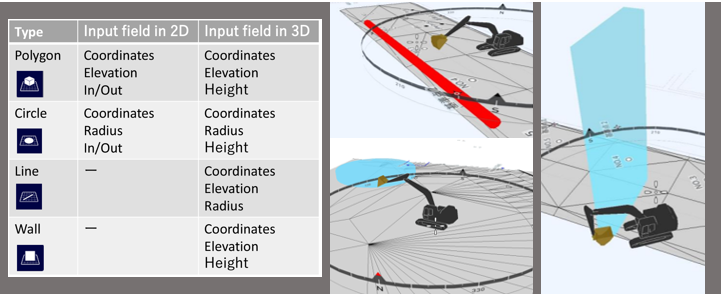

Tipos de geo-valla
Los tipos de creación son los siguientes.

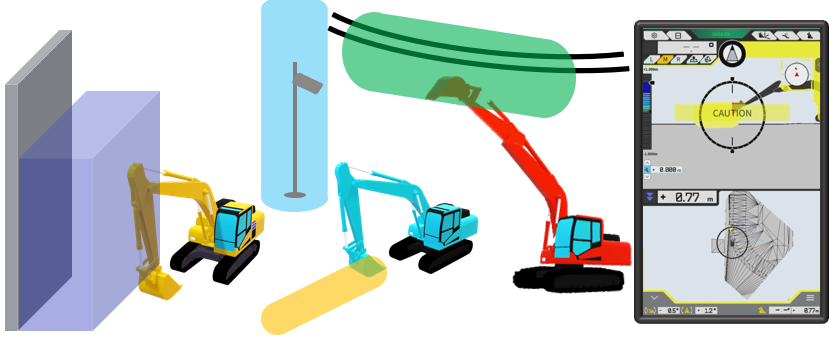

Consulte la pantalla en el lado de la máquina de construcción desde abajo.
Cómo crear los datos de la geo-valla
Atención
Las geocercas poligonales no se pueden editar en la aplicación para tablet.

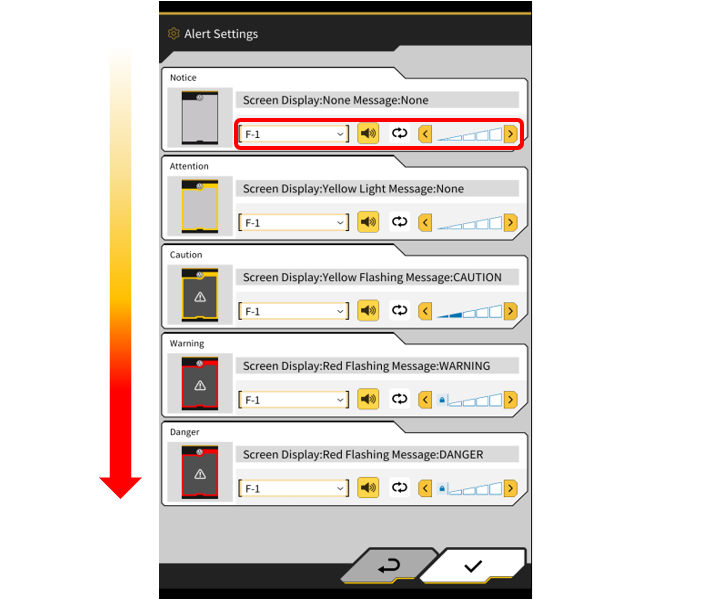

Tipo de alerta
Cuando se detecta algo en el área de la geo-valla, el área alrededor de la pantalla parpadea de acuerdo con la alerta establecida.
