Le message d'erreur "Antenne GNSS non détectée" s'affiche.

Problème

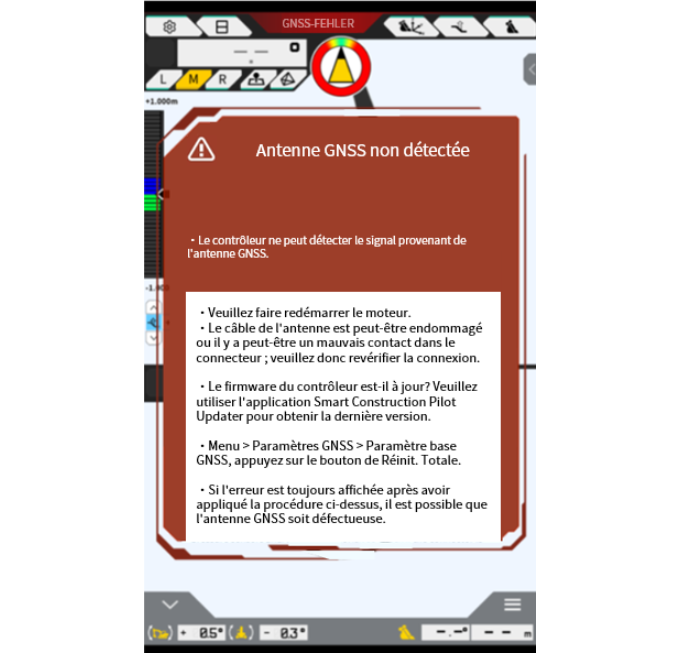

L'erreur "Antenne GNSS non détectée" apparaît sur l'application Smart Construction 3D Machine Guidance.

Cause

• Le contrôleur ne peut pas détecter le signal de l'antenne GNSS.

Comment faire

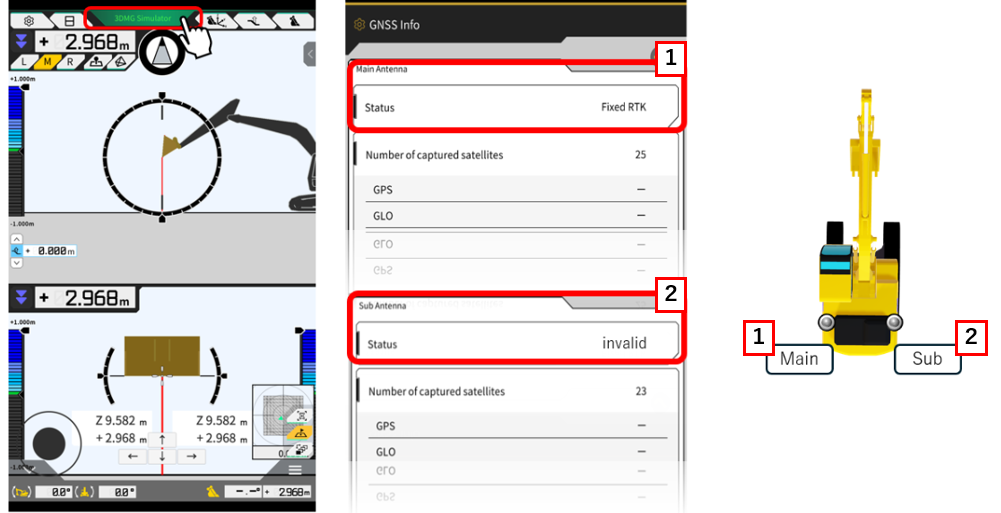

Vérifiez l'état du GNSS.
L'état de l'antenne principale et de l'antenne secondaire s'affiche.
Si l'antenne est défectueuse, le message "Incorrect" s'affiche.

Réinitialisation du micrologiciel

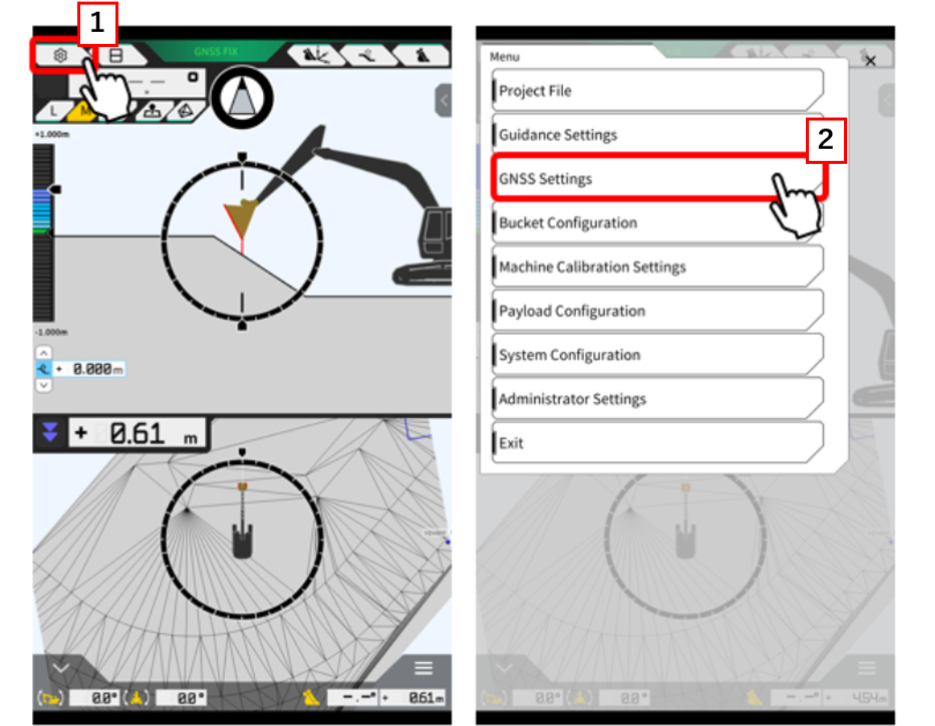

Appuyez sur l'icône 【”1” Menu】 et sélectionnez 【"2" Paramètres GNSS】 dans Menu.

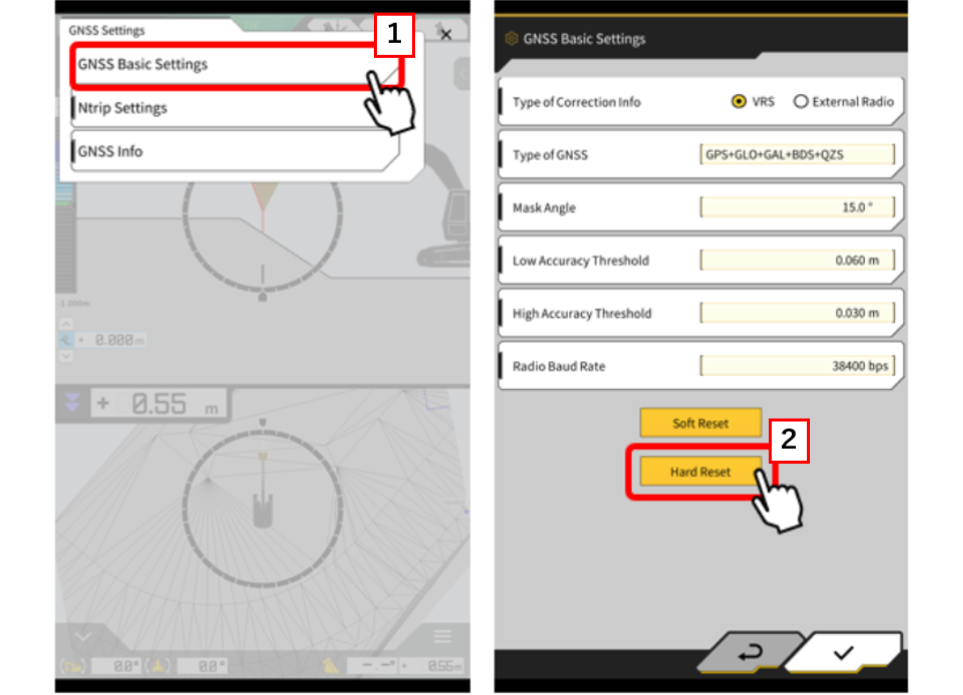

Tapez sur 【”1” Paramètre base GNSS】 dans Paramètres GNSS et tapez sur le bouton 【"2" Réinit. Totale】.

Reconnexion des câbles

Débranchez les câbles connectés au contrôleur et rebranchez-les.

Redémarrez le moteur.
Si le problème n'est pas résolu après le redémarrage du moteur
Si le problème persiste après le redémarrage du moteur, il peut s'agir d'une antenne défectueuse, d'une déconnexion du câble d'antenne, d'un mauvais contact, etc. Veuillez contacter votre distributeur.

Nous recommandons de vérifier la version du micrologiciel du contrôleur.

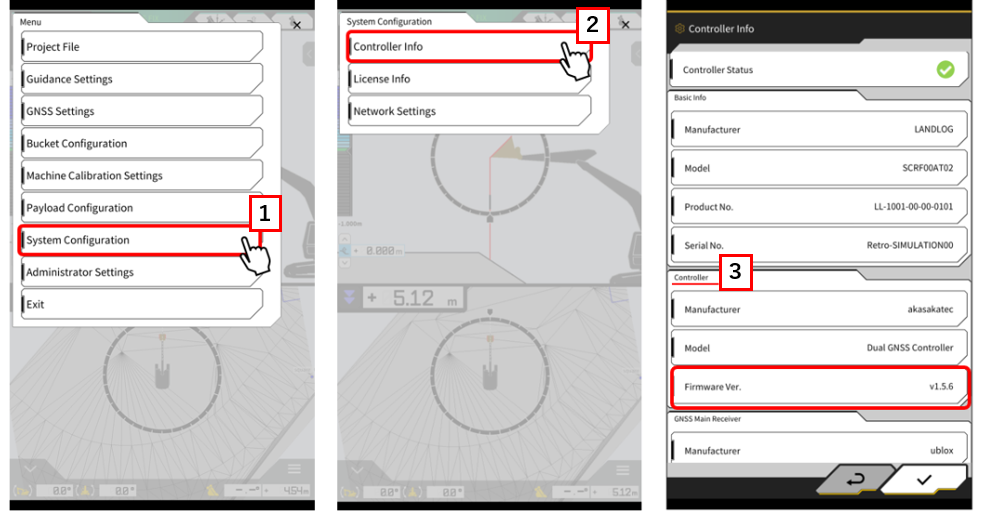

Pour vérifier la version du micrologiciel, suivez la procédure ci-dessous.

Diagnostic segmentaire des défaillances du câble d'antenne et de l'antenne [pour le personnel d'entretien].

Il est recommandé de diagnostiquer le dysfonctionnement par le biais du câble d'antenne, car le retrait et l'installation de l'antenne peuvent déplacer le support fixe.

Lorsqu'une erreur se produit au niveau de l'antenne principale

Confirmation	Contenu de l'erreur	Échec

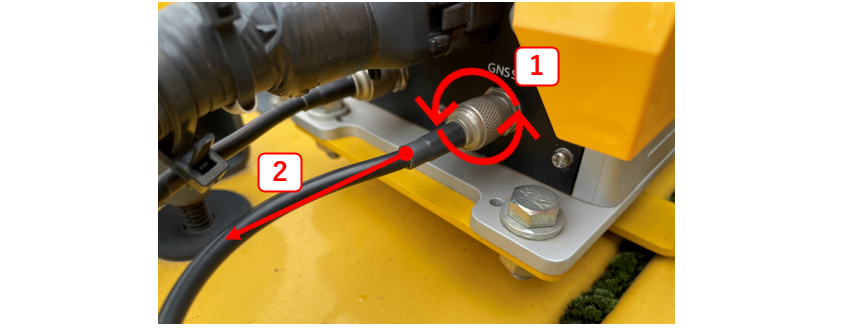

Étape 1 Remplacer les câbles de l'antenne principale et de l'antenne secondaire près du contrôleur.	Pas de changement Incorrect Erreur dans l'antenne principale	Défaillance possible du contrôleur
	Modifier Incorrect Erreur sur l'antenne secondaire	Défaillance possible de l'antenne principale elle-même ou de son câble. Passer à l'étape 2
Étape 2 Débranchez les câbles de chaque antenne et remplacez les câbles de l'antenne principale et de l'antenne secondaire.	L'antenne principale est en erreur Incorrect	Défaillance possible de l'antenne principale
	Erreur Incorrectde l'antenne secondaire	Défaillance possible du câble de l'antenne secondaire

Étape 1

Étape 2

Lorsqu'une erreur se produit au niveau de l'antenne secondaire

Confirmation	Contenu de l'erreur	Échec
Étape 1 Remplacer les câbles de l'antenne principale et de l'antenne secondaire près du contrôleur.	Modifier Incorrect Erreur dans l'antenne principale	Possibilité de défaillance du câble dans le terminal de l'antenne secondaire ou dans l'antenne secondaire elle-même. Étape 2
	Pas de changement Incorrect Erreur sur l'antenne secondaire	Possibilité de défaillance du contrôleur
Étape 2 Débranchez les câbles de chaque antenne et remplacez les câbles de l'antenne principale et de l'antenne secondaire.	L'antenne principale est en erreur Incorrect	Défaillance possible du câble de l'antenne secondaire
	Erreur Incorrect de l'antenne secondaire	Erreur possible de l'antenne principale

Étape 1


Étape 2
