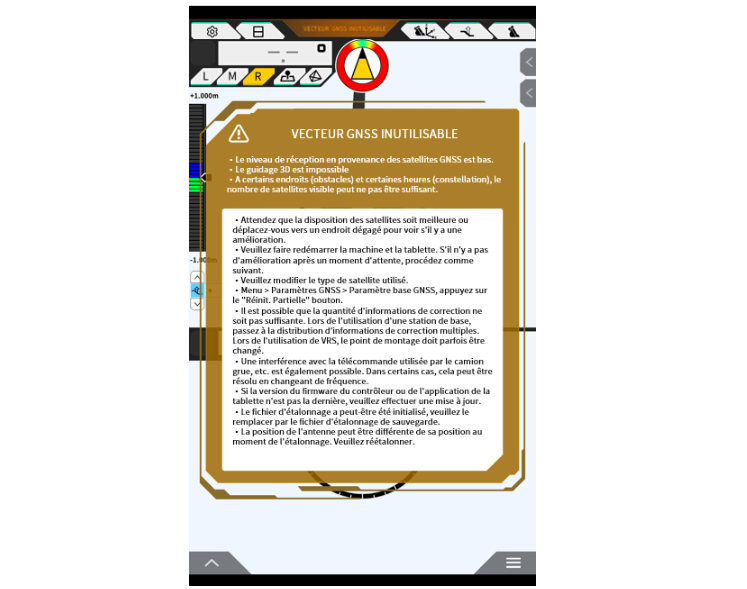

Le message d'erreur "VECTEUR GNSS INUTILISABLE" s'affiche.

Problème

Le message d'erreur "VECTEUR GNSS INUTILISABLE" s'affiche.

Réponse

Veuillez consulter les informations suivantes pour améliorer la situation. Veuillez vérifier.

Conseil : L'indication VECTEUR GNSS INUTILISABLE s'affiche lorsque les informations requises pour calculer la position du bord de coupe ne sont pas satisfaisantes et qu'il est impossible d'obtenir une solution FIX.

Pour identifier la cause, veuillez passer en revue les facteurs les plus probables en vous basant sur les quatre points suivants.

1. Changements	Changements avant et après l'affichage de l'erreur, tels qu'un changement du lieu d'utilisation, un changement des informations de correction ou un changement de pièces.
2. Environnement	Environnement d'acquisition du satellite (lignes à haute tension, couverture du ciel), environnement d'acquisition des informations de correction (paramètres de la station fixe, ligne de base), etc.
3. Matériel	Câblage de l'antenne GNSS desserré, support de fixation de l'antenne GNSS desserré, panne de l'antenne GNSS, etc.
4. Autres	Non-étalonnage de la machine, mauvaise mesure de l'antenne GNSS pendant l'étalonnage de la machine, etc.

Facteurs susceptibles d'affecter l'affichage de VECTEUR GNSS INUTILISABLE

1. L'environnement du satellite d'acquisition est-il sécurisé ?

2. Les informations de correction sont-elles correctement réglées ?

3. Le câblage du matériel est-il lâche, détérioré ou cassé ?

4. Autres (l'étalonnage de la machine est-il correctement effectué ?)

Facteurs	Comment faire
1. L'environnement du satellite d'acquisition est-il sécurisé ?
Y a-t-il quelque chose qui bloque l'antenne GNSS ?	・S'il existe des dispositifs qui bloquent l'antenne GNSS, assurez-vous qu'ils ne bloquent pas l'antenne. ・Travaillez dans une zone exempte de lignes électriques à haute tension, etc. ・Travaillez dans un endroit où le ciel au-dessus de l'antenne GNSS n'est pas obstrué par des forêts, des vallées, etc. *Si la couverture du ciel de l'antenne GNSS est faible, le nombre de satellites acquis peut diminuer et le message GNSS HEADING UNUSABLE peut être plus susceptible d'apparaître.
Les conditions de vol du satellite sont-elles bonnes ?	・ Ne travaillez qu'une fois que l'état de suivi des satellites du site (de la zone) s'est rétabli. *Si la couverture satellite (nombre de satellites) n'est pas bonne, le message GNSS HEADING UNUSABLE peut s'afficher car les informations requises pour calculer la position du bord de coupe ne sont pas satisfaisantes (une valeur DOP de 2,5 ou moins est recommandée).
Le réglage du type de GNSS est-il approprié ?	Revoir les réglages GPS, GLO, GAL, BDS, QZS.

2. Les informations de correction sont-elles correctement réglées ?
Le point de montage approprié n'est pas sélectionné (En cas d'utilisation de Ntirp)	・Sélectionner un point de montage approprié *Les points de montage sont différents pour chaque fournisseur d'informations de correction.

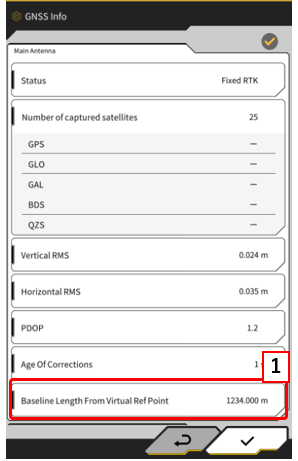

La 【”1” distance de la ligne de base】 est-elle trop grande ? (En cas d'utilisation de Ntrip/radio)	・Si vous utilisez Ntrip, travaillez à moins de 10 km de la distance de base recommandée. ・Si vous utilisez une radio externe, utilisez l'environnement recommandé pour la radio. *Plus on s'éloigne de la station de référence électronique/station fixe, moins la précision tend à être stable.
Le réglage de la radio n'est pas approprié. (Lors de l'utilisation d'une radio)	・Régler une vitesse de communication radio externe appropriée. (Vitesse de communication radio recommandée : 38400bps)
Les réglages et l'emplacement de la station fixe ne sont pas appropriés. (En cas d'utilisation de Ntrip/radio)	・Sélectionner un point de montage approprié ・Revoir l'environnement d'installation de la station fixe (y a-t-il quelque chose qui obstrue le ciel au-dessus de l'antenne ?) ・Revoir les coordonnées d'entrée (latitude et longitude) de la station fixe.

3. Le câblage du matériel est-il lâche, détérioré ou cassé ?

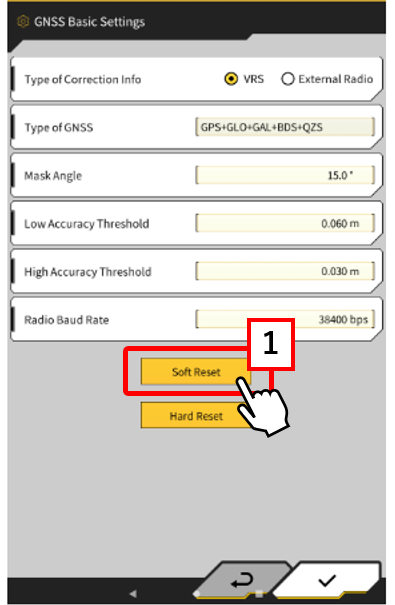

Des problèmes temporaires se produisent.	・Procéder à une réinitialisation logicielle. Sur l'écran de guidage de la machine, sélectionnez le menu > " Paramètres GNSS" > "Paramètre base GNSS" > 【"1" Réinit. Partielle.】
	・Démarrer le moteur.
L'antenne GNSS est-elle mal câblée ?	・Si le câblage est lâche du côté de l'antenne GNSS, resserrez-le. ・Si le câblage est lâche du côté du contrôleur, le resserrer. *Le câblage peut se desserrer en raison des vibrations pendant le fonctionnement de la machine.
Le support de fixation de l'antenne GNSS est-il desserré ?	・Si le support est desserré, le resserrer et procéder à nouveau à l'étalonnage de la machine.
L'antenne GNSS est-elle cassée ?	・Si l'antenne GNSS est cassée, remplacez-la. [Antenne GNSS défectueuse ou non] Vérifiez l'état d'acquisition du satellite de l'antenne GNSS sur l'écran. Si l'antenne GNSS n'acquiert pas de satellites, le câble autour de l'antenne GNSS ou l'antenne GNSS peut être cassé. Si l'une des antennes GNSS n'acquiert pas de satellites, commutez l'antenne GNSS principale/sous-antenne et vérifiez l'état d'acquisition du satellite afin d'isoler la partie défectueuse.

4.  Autres
Le calibrage de la machine n'a pas été effectué. (Veuillez vous renseigner auprès de votre distributeur local.)	・Effectuer le calibrage de la machine.

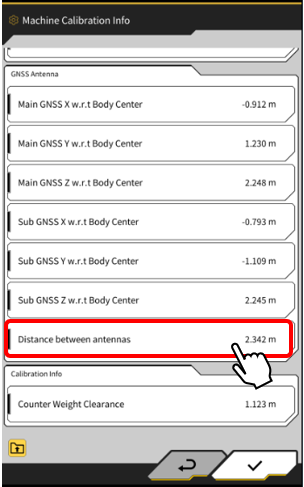

Les mesures de l'antenne au moment de l'étalonnage de la machine sont différentes des conditions réelles. (Veuillez confirmer avec votre distributeur local.)	・Calculez la distance entre les antennes à partir des "Informations de montage GNSS principal" et des "Informations de montage GNSS secondaire" des informations de calibrage de la machine. Voir le menu>Paramètres d’étalonnage engin> Información calibración máquina ＞Distance entre antennes Mesurez directement la distance réelle entre l'antenne principale et la sous-antenne et comparez s'il y a une différence entre les deux antennes. S'il y a une différence de 2,5 cm ou plus, recalibrez l'appareil.
La communication des informations de correction n'est pas stable.	・Assurer un environnement de communication sans fil stable. ・Assurer un environnement de communication stable pour le réseau de communication mobile.
Ne pas effectuer la mise à jour vers la dernière version.	・Ensurez-vous que le micrologiciel du contrôleur et l'application Smart Construction Pilot sont à jour.
