Cómo crear una superficie de diseño sencilla en la aplicación (creación de datos 3D).

Introducción

Este artículo proporciona una explicación detallada sobre cómo crear datos simples como planos y pendientes utilizando puntos adquiridos con el filo de una máquina dentro de una tableta.
Utilizando los datos creados en la tableta, se pueden utilizar datos 3D sin preparación previa.

Procedimientos y explicación

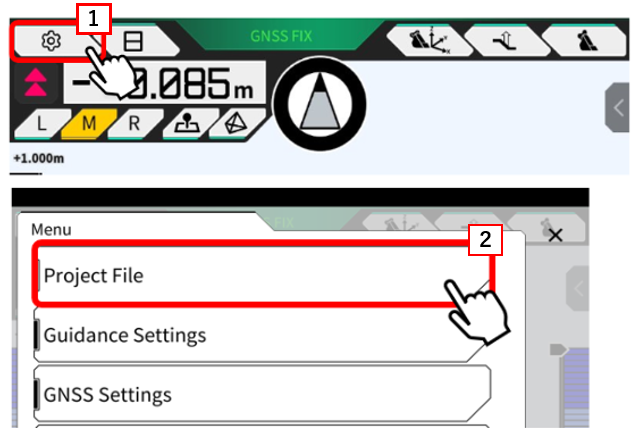

1. Seleccione 【"1 "la marca de engranaje】 y elija 【"２"Project File】.

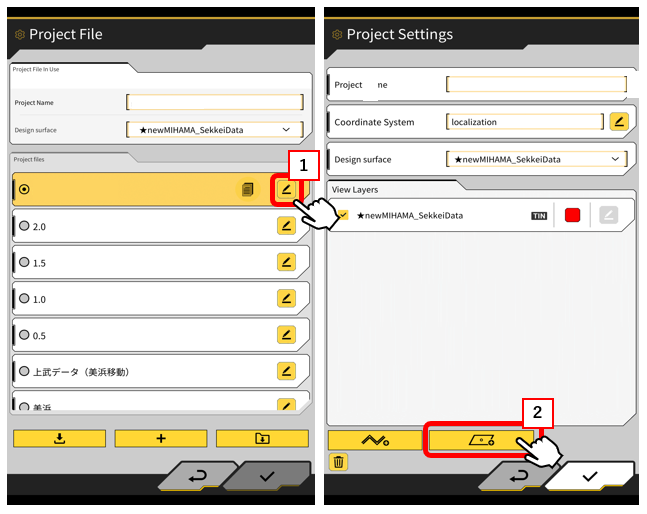

1)  Si ya está utilizando un proyecto
Haga clic en 【"1 "el botón Editar】 del proyecto seleccionado actualmente para pasar a 【"2 "Ajustes del proyecto】.

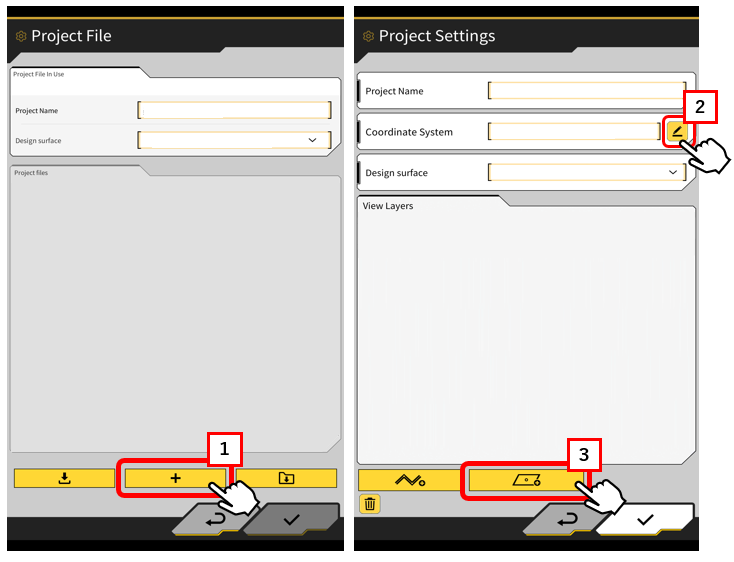

2) Si aún no está utilizando un proyecto
Haga clic en el 【"1"＋botón】 para pasar a la "Configuración del proyecto".
【"2 "Establecer el sistema de coordenadas】 para poder reconocer la posición del equipo 3DMG y pasar a la pantalla 【"3 "Crear una superficie de diseño sencilla】.

2.Seleccione un tipo de diseño en el menú
・【"1 "Superficie plana】: Datos de plano infinito de altura uniforme.
・Superf. plano inclin. 2 puntos : Datos de pendiente medidos en dos puntos y extendidos.
・Superf. plano inclin. 3 puntos : Datos de pendiente medidos en 3 puntos y extendidos en el plano creado.

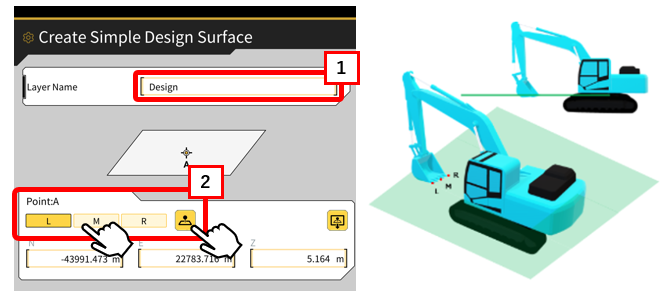

3. Establezca 【"1 "Nombre de capa】 y adquiera puntos en el borde de corte o introdúzcalos directamente (se pueden editar).
Se crea un plano basado en el valor Z introducido en el punto.

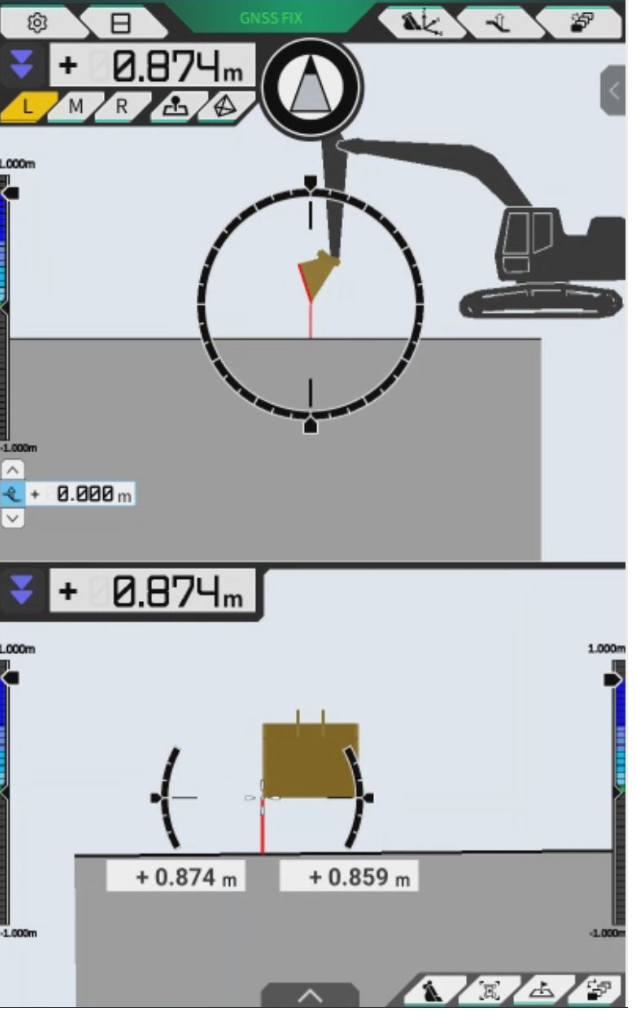

4. Los datos de diseño de la altura creada se reflejan en las tabletas.

Suplemento

Método de ajuste del sistema de coordenadas (proyección)

Si no se necesitan datos de localización para calcular la posición propia de la máquina, es posible utilizar la proyección para la construcción.
