Cómo obtener y guardar los valores de coordenadas del filo de corte.

Introducción

Este artículo proporciona una explicación detallada sobre cómo adquirir y guardar coordenadas de la información de ubicación de la cuchilla de la máquina de construcción 3DMG.
Al adquirir y guardar las coordenadas del filo de corte, puede realizar observaciones sencillas y compartir el estado de la obra con el gerente.

Procedimientos y explicación

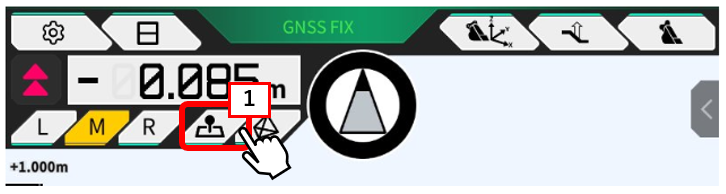

1. Seleccione la ubicación de medición (L, M, R) en la pantalla de guía y toque el icono 【"1 "pin"】.
*Coloque el cazo en el lugar que desea medir de antemano.

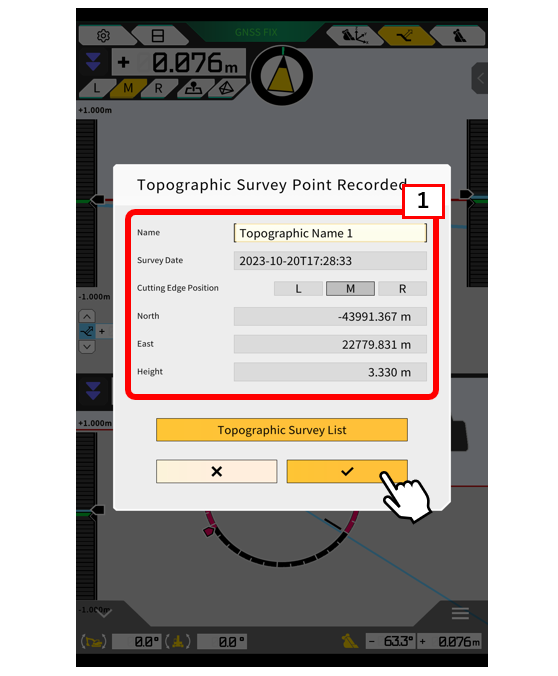

2. 【"1 "El historial de puntos y posiciones (L, M, R)】adquiridos en el filo se mostrará al mismo tiempo que el toque.

3. Toque la marca de verificación después de confirmar los datos adquiridos.

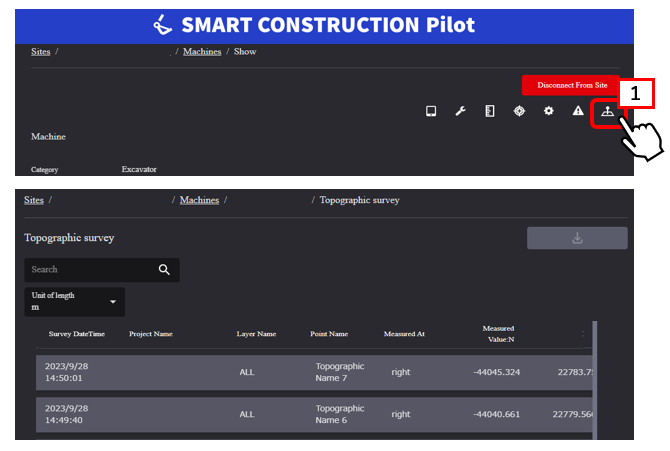

【"1 "Los puntos】 se guardan no sólo en la tableta sino también en la aplicación de gestión Pilot WEB.

Suplemento

Cómo comprobar los puntos adquiridos (en la tableta)

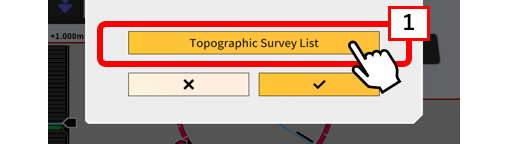

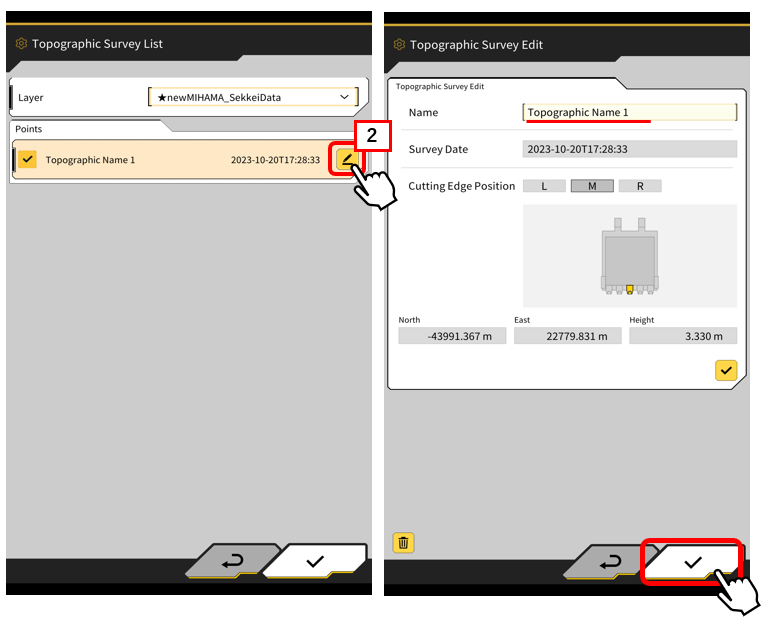

・Toque en 【"1 "Lista inspec topográfica】 para mostrar los puntos adquiridos, y luego toque en 【"2 "el icono del lápiz】 para cambiar el nombre.
