Cómo ampliar una superficie de diseño.

Introducción

Este artículo proporciona una explicación detallada sobre cómo extender una parte de los datos de la superficie de diseño.
Al extender los datos de la superficie de diseño, se puede guiar fácilmente el ajuste de la posición del recorte del talud.

Procedimientos y explicación

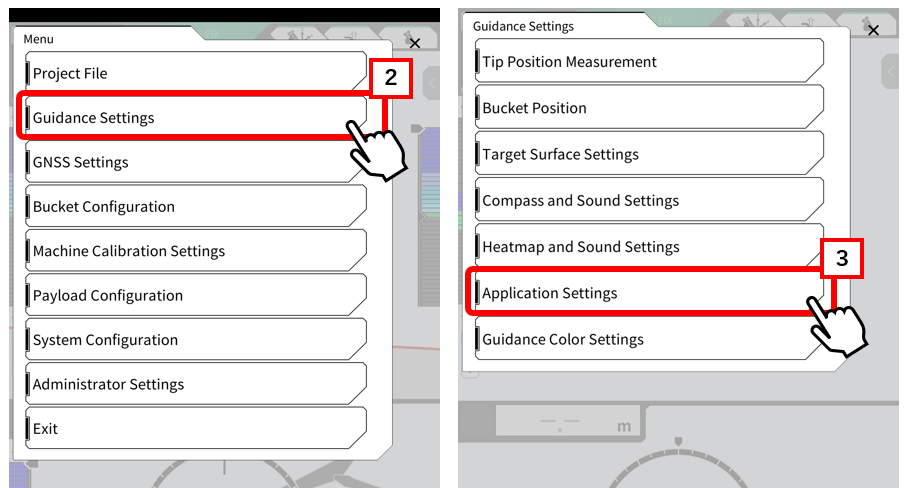

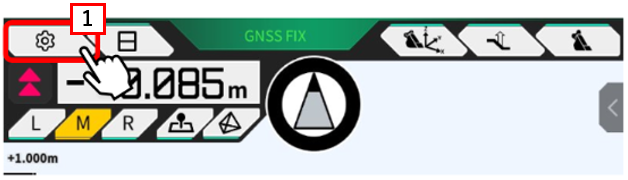

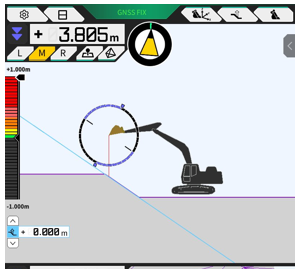

1. Seleccione 【"1 "la marca de engranaje】 y 【"2 "Ajustes de guía"】 y pulse 【"3 "Ajustes de aplicación】.

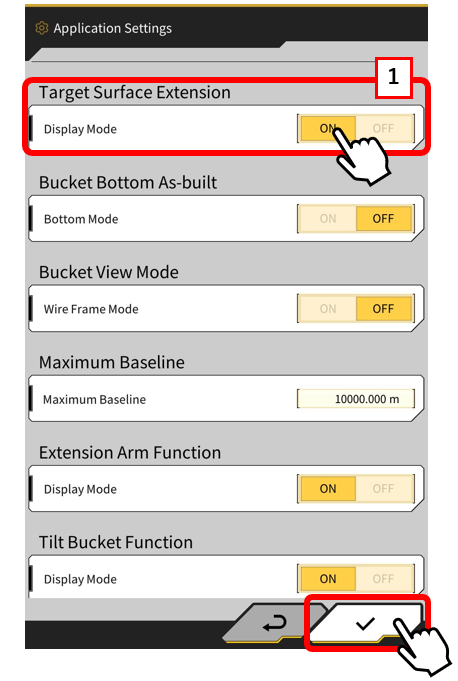

2. Encienda la 【"1 "Extensión superf destino 】 en "Ajustes de aplicación".
Cuando este "Modo de pantalla" está activado, puede extender el plano seleccionando una superficie objetivo.

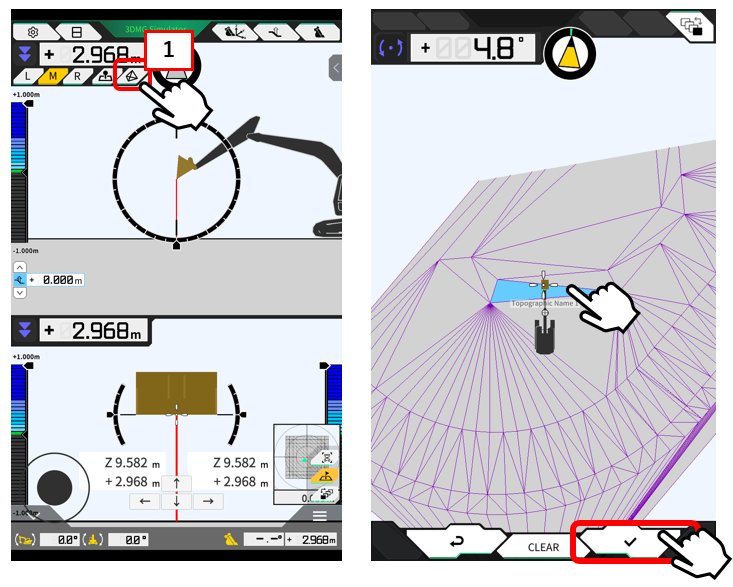

3. Toque 【"1 "el icono TIN view】, seleccione y compruebe el rango de datos TIN a extender.

4. Los datos de la superficie seleccionada se extenderán.
*La distancia y el rango a extender no se pueden especificar.

Suplemento

・Ajuste del rango TIN

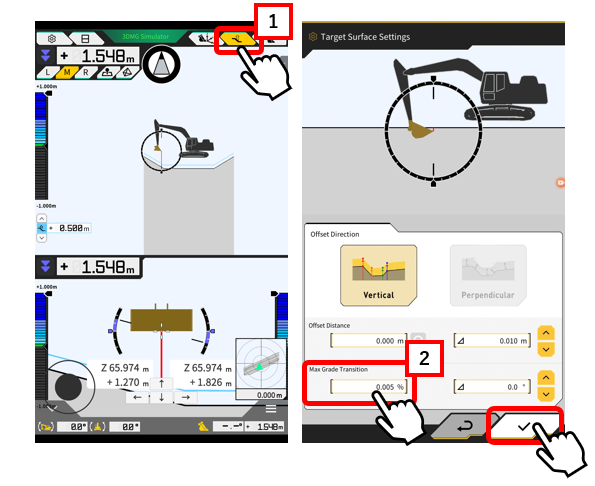

Antes de seleccionar un rango, toque el icono 【"1 "Ajustes superfic. destino】 para cambiar el valor de 【"2 "the max grade transition】.

Cuanto mayor sea el valor, más datos TIN se agruparán.

Para curvas con muchos puntos de cambio, se recomienda reducir el valor de entrada.

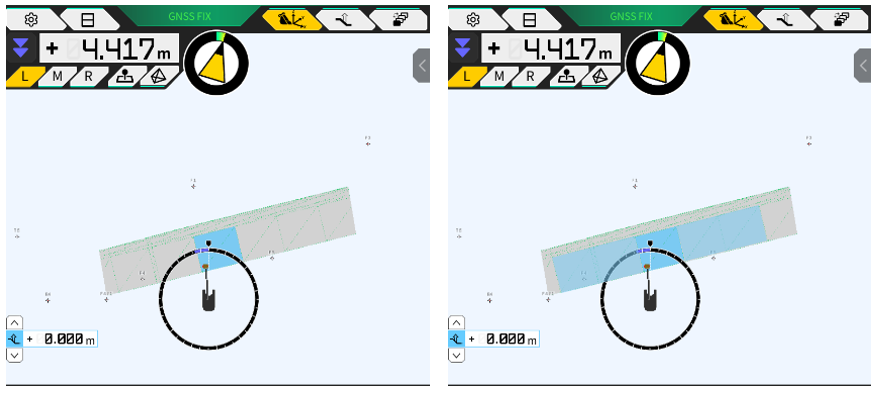

　　　　　　　　　　Antes                                                                         Después
