Introducción
Este artículo proporciona una explicación detallada sobre cómo mostrar el ángulo del cazo relativo a la superficie objetivo en la pantalla de guiado.
Visualizando el ángulo del cazo, puede comprobar el ángulo respecto a la superficie de diseño mientras construye.
Procedimientos y explicación

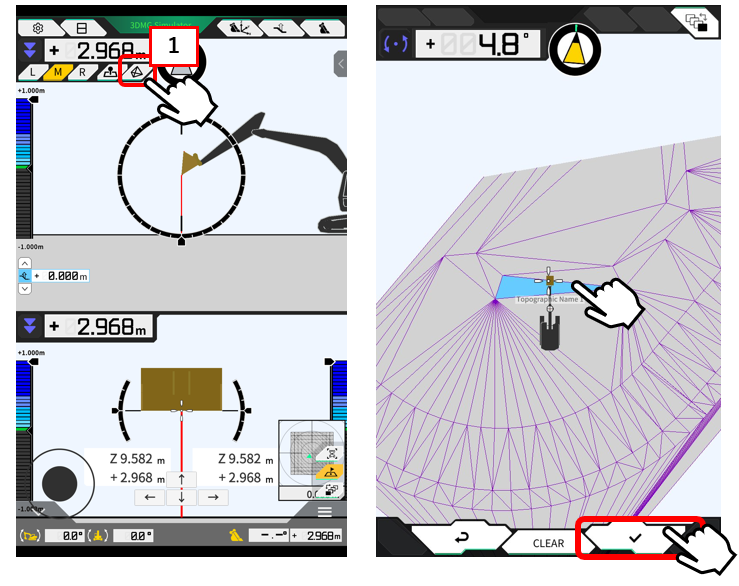

1. Toque 【"1 "el icono TIN view】, y seleccione el rango de datos TIN para el que se va a mostrar el ángulo y luego toque la marca de verificación.

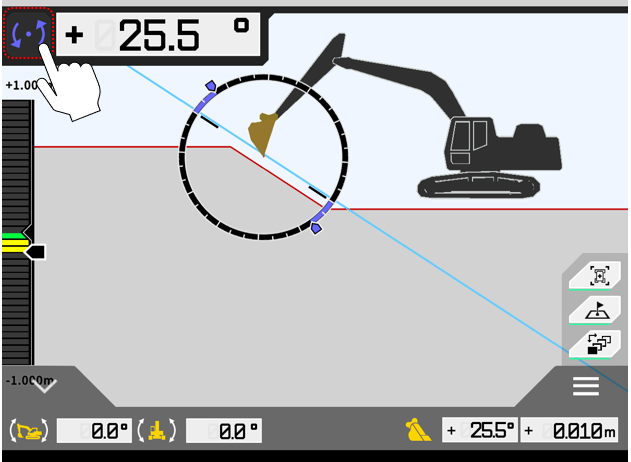

2. Toque el marco rojo para mostrar el ángulo del cubo con respecto a la superficie objetivo (visualización de distancia → visualización de ángulo).
Suplemento
El ángulo del cazo sólo se muestra cuando se selecciona la superficie objetivo.

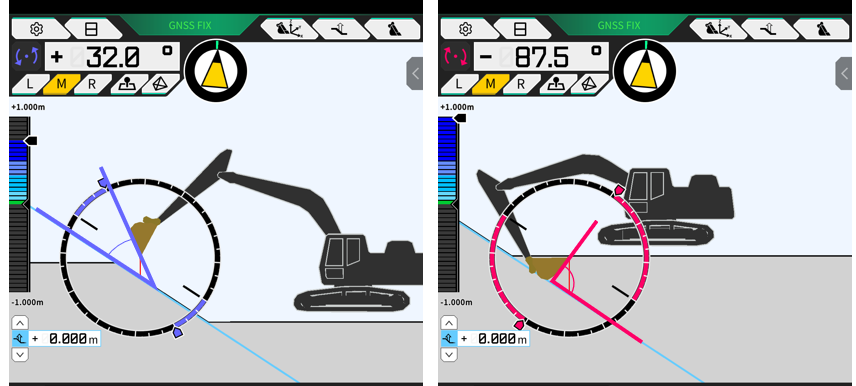

Consulte la siguiente imagen para ver la visualización del ángulo del cazo
Línea azul:43,1° a la superficie objetivo.
Línea roja:-93.9° a la superficie objetivo
