Cómo utilizar la Guía de Máquina ２D.

Introducción

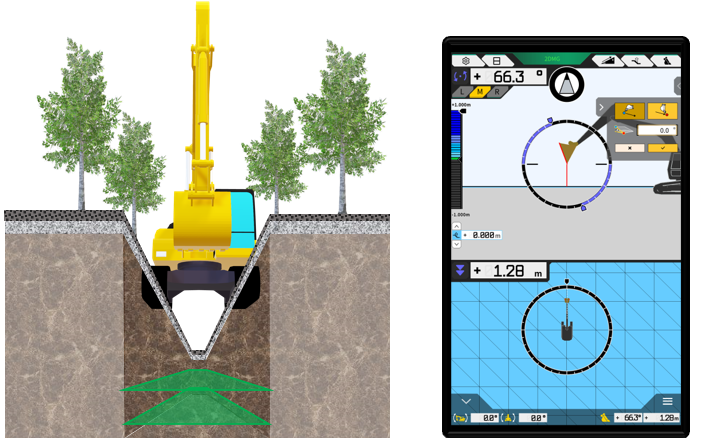

Este artículo proporciona una explicación detallada sobre cómo generar una superficie objetivo a partir de la postura de la carrocería del vehículo y construirla sin utilizar GNSS.
Se espera que este método se utilice para construcciones sencillas en lugares donde la complementación por satélite es difícil (ingeniería civil urbana).

Cuando se utiliza la función 2DMG, no se pueden adquirir datos del historial de construcción.

Procedimientos y explicación

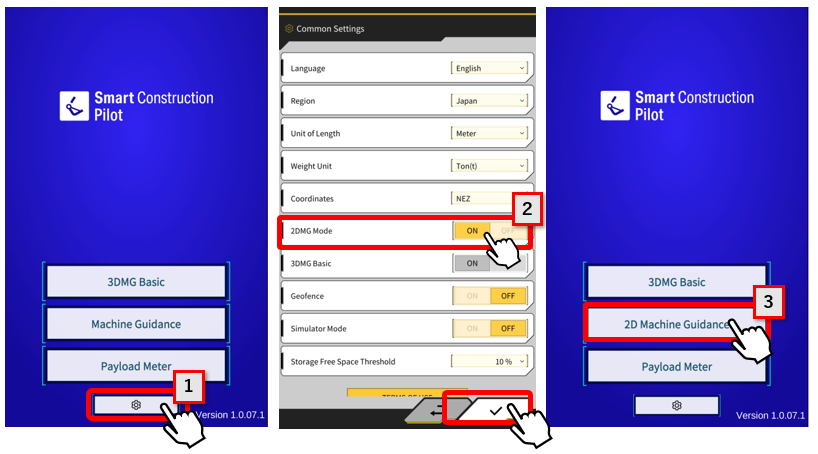

1. Seleccione el 【"1" Ajustes】 y 【”２”ENCENDER】 el modo 2DMG.
　Después de tocar la marca de verificación, la guía de la máquina cambiará a 【"3"2D Guía de la máquina. 】

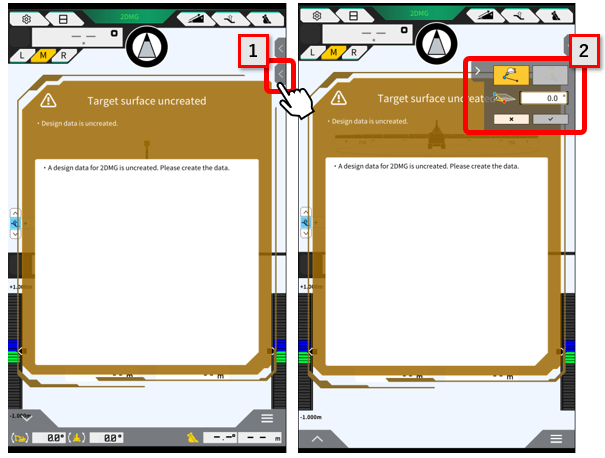

2. Las instrucciones para crear la superficie objetivo se mostrarán al inicio.
【"1" Toque la subventana】 para mostrar 【"2" el menú de creación de datos】.

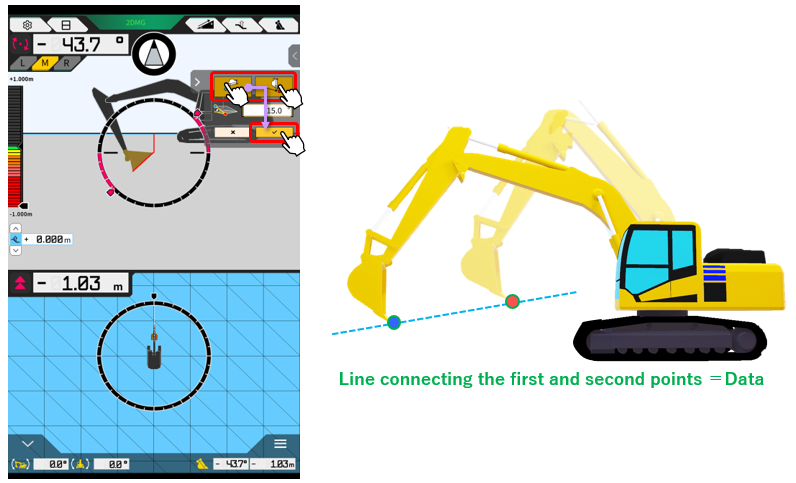

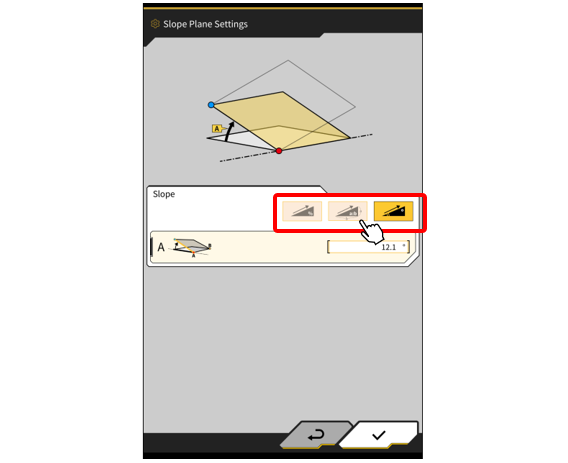

1) Si desea crear un ángulo arbitrario (pendiente) o un plano, introduzca primero el ángulo.
Para planos: 0°.
Para una pendiente: por ejemplo 45°.

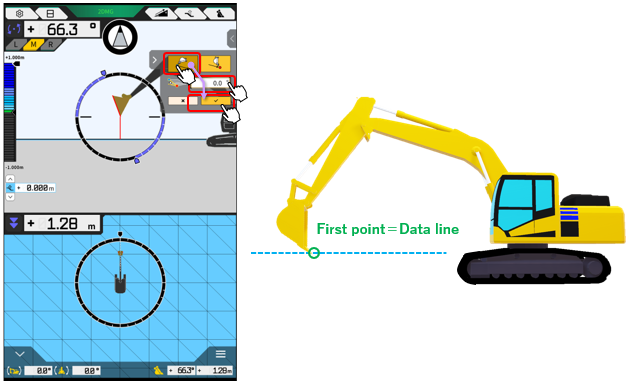

2) Si ya se ha determinado la línea de excavación, coloque la cuchara en el segundo punto y pulse el icono de la cuchara.

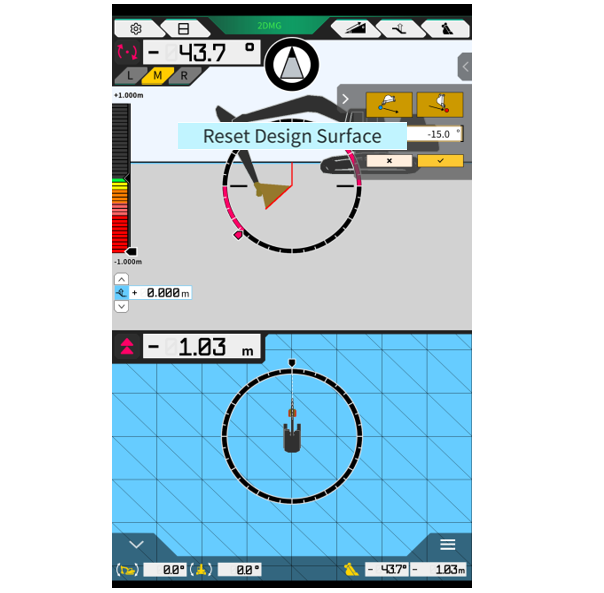

Si se produce una precaución debido a un movimiento u oscilación desde el punto creado, vuelva a crear el plano de diseño y, a continuación, utilice la función de guiado.

Suplemento

・Función desviación

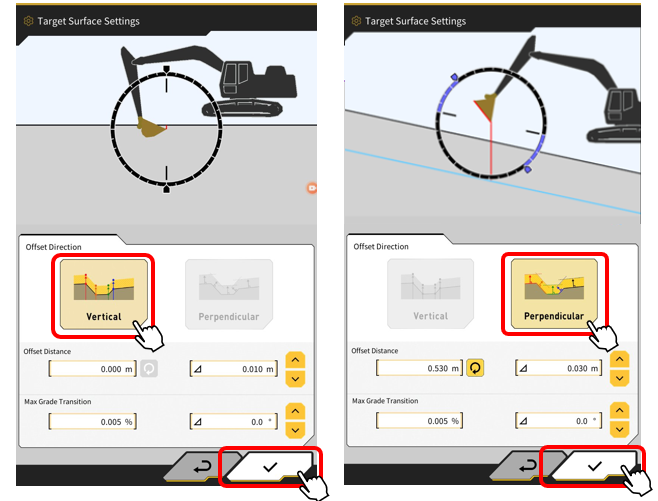

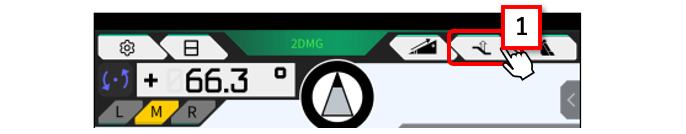

Tocando el icono 【"1"Desplazamiento】y crear una línea de excavación base desde el punto de referencia para compensar la altura de la línea.

・Conversión de Unidades

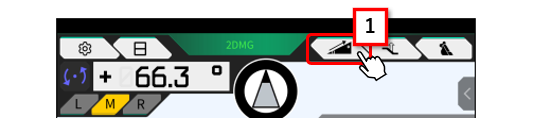

Seleccionando el icono 【"1" Inclinación】 permite cambiar la unidad de medida de los datos creados.

・Precaución para la recreación de datos

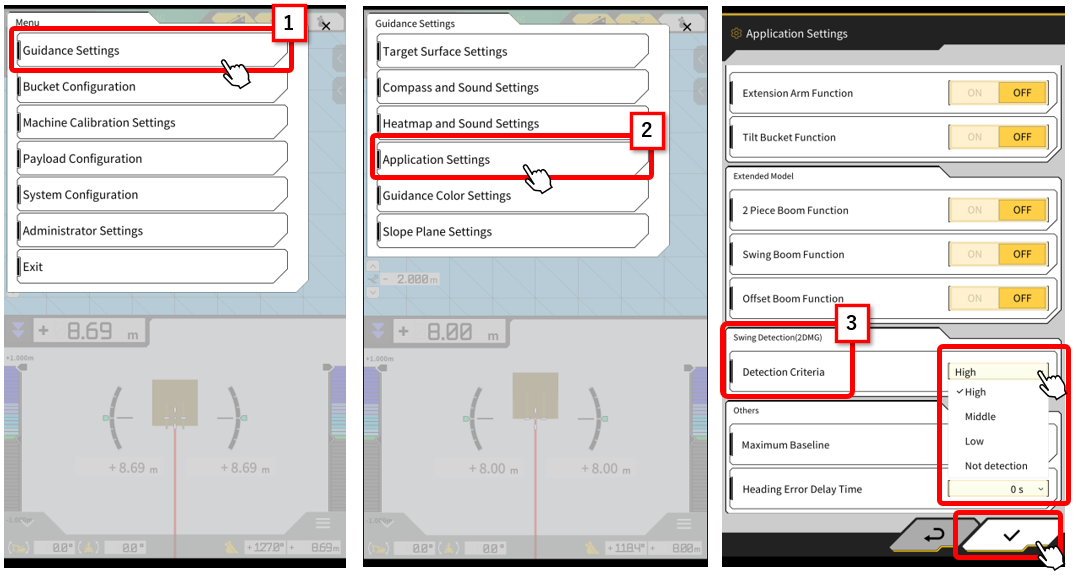

Después de seleccionar 【"1 “Ajustes de guía】 de la marca de engranaje, se puede seleccionar Swing Detection (2DMG) en el 【”2 “Ajustes de aplicación】 y se puede establecer el 【"3"Criterio de detección】 de la velocidad de giro.

Dado que la superficie de diseño se crea a partir de la postura en el momento en que se adquiere el punto, no se asume que los datos creados se pueden utilizar de forma continua después de moverse o balancearse desde el punto.
