Comment compenser la surface de conception

Introduction

Cet article explique en détail comment décaler (modifier la hauteur des données) la surface de conception pendant la construction dans l'écran Guidance.

Procédures et explications

Verticale

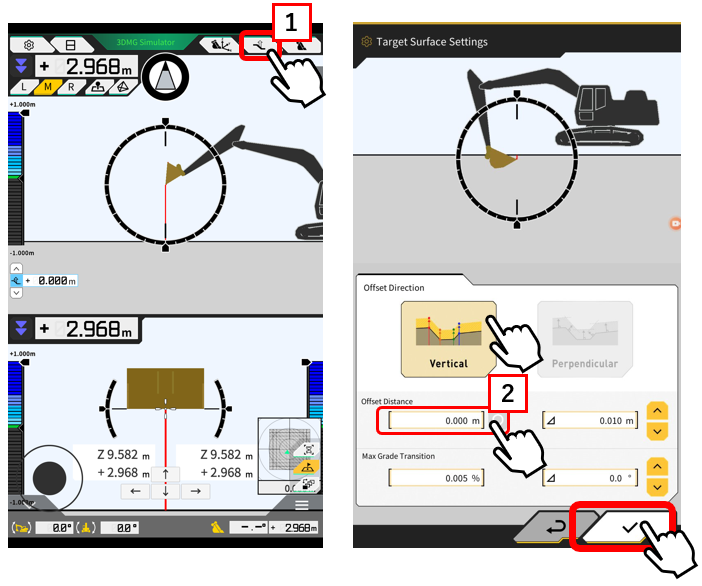

１．Taper sur l'icône 【"1 "Paramètres surface projet】 sur l'écran de guidage, entrer 【"2 "Distance déport】 manuellement, et toucher le bouton de vérification.

Perpendiculaire

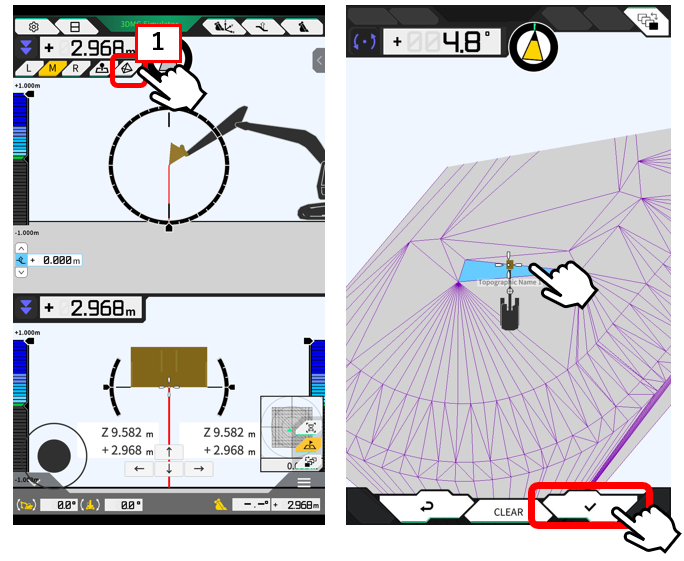

２．Taper sur l'icône 【"1 "Données TIN】, sélectionner la plage de données à étendre et toucher le bouton de vérification.

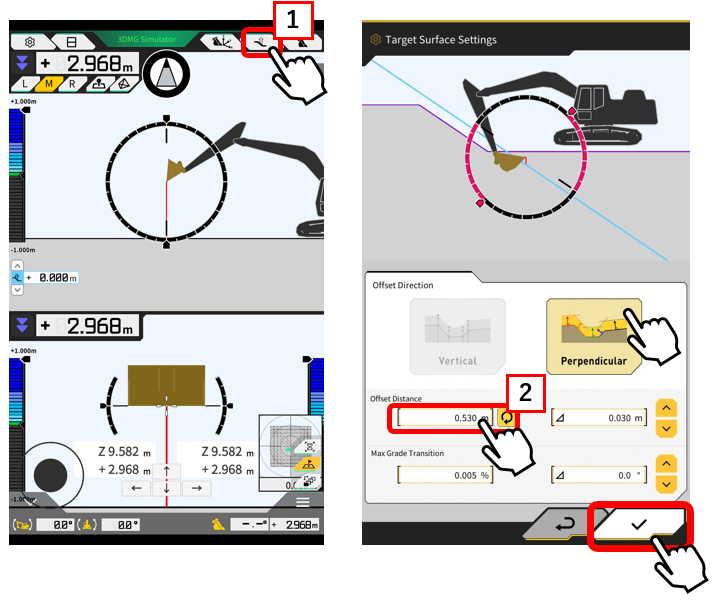

１)Appuyez sur 【"1 "Paramètres surface projet】 sur l'écran de guidage, entrez 【"2 "Distance déport】 manuellement, et appuyez sur le bouton de vérification.

Supplément

L'icône devient jaune lorsque le décalage est utilisé.

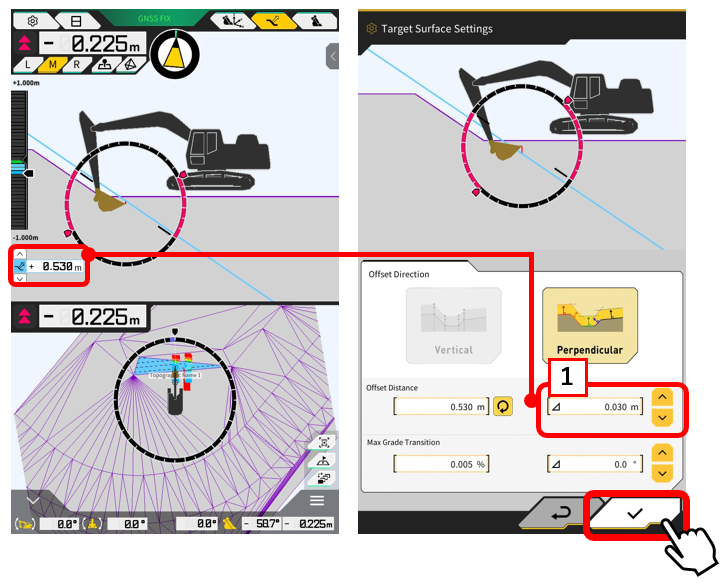

Réglage de la quantité de décalage
La valeur saisie dans les paramètres de la surface cible est reflétée dans 【"1 "le montant de la compensation】 dans l'écran de guidage.
Exemple : Si 0,010 m est saisi dans les paramètres, le fait d'appuyer sur △ réglera le décalage à 0,510 m dans l'image ci-dessous.
