Comment créer une surface de conception simple dans l'application (création de données 3D)

Introduction

Cet article explique en détail comment créer des données simples telles que des plans et des pentes en utilisant des points acquis avec le tranchant d'une machine à l'intérieur d'une tablette.
En utilisant les données créées dans la tablette, les données 3D peuvent être utilisées sans préparation préalable.

Procédures et explications

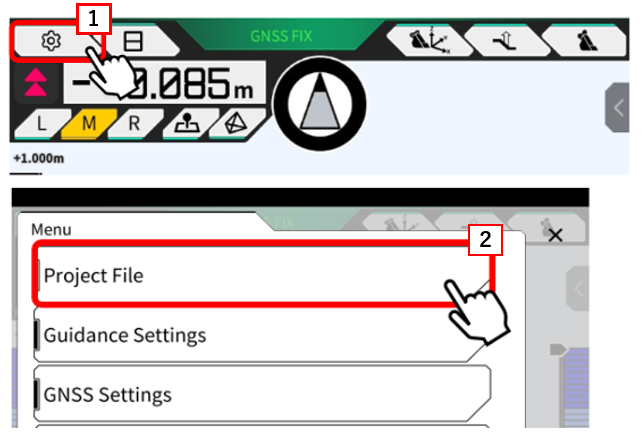

1. Sélectionnez 【"1 "la marque d'engrenage】 et choisissez 【"２"Fichier projet】.

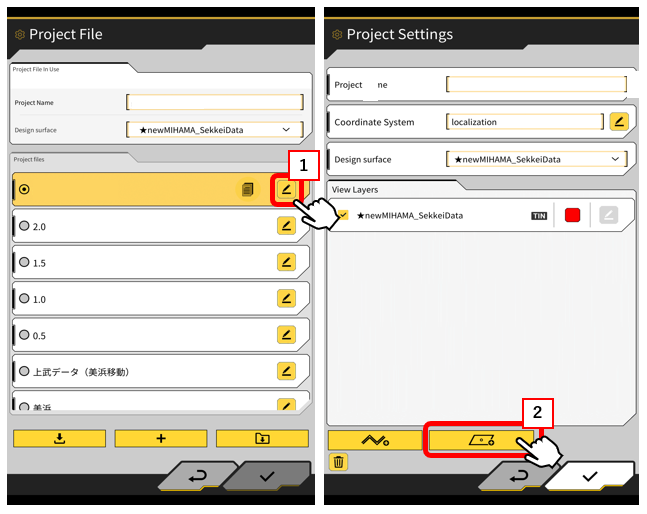

1) Si vous utilisez déjà un projet
Cliquez sur 【"1 "le bouton Editer】 du projet actuellement sélectionné pour passer aux 【"2 "Paramètres projet】.

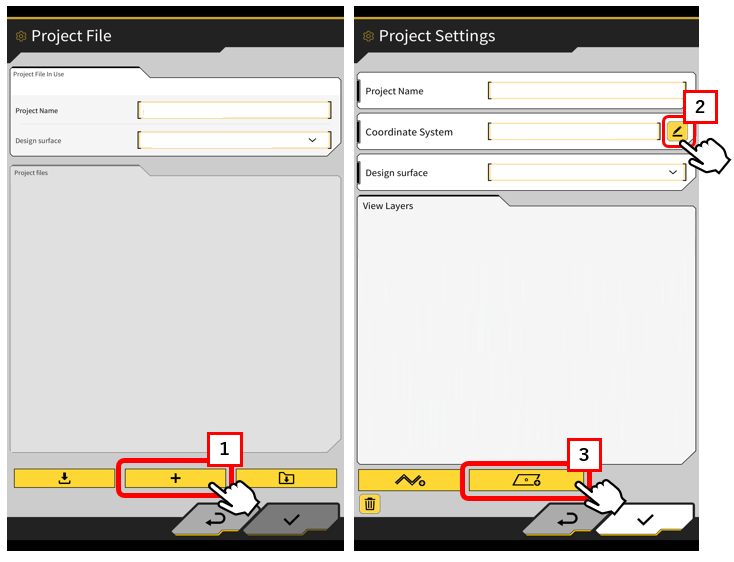

2) Si vous n'utilisez pas encore de projet
Cliquez sur le 【"1"＋button】 pour passer aux "Paramètres du projet".
【"2 "Réglez le système de coordonnées】 pour que la position de la machine 3DMG puisse être reconnue et passez à l'affichage 【"3 "Cr. surface proj. simple】.

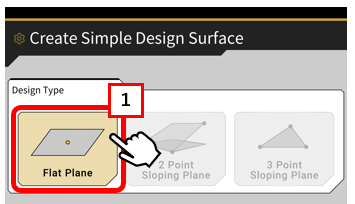

2. sélectionner un type de dessin dans le menu

・【"1 "Surface plate horiz】: Données planes infinies de hauteur uniforme.

・Surf. plate inclin. 2pts: Données de pente mesurées en deux points et étendues.

・Surf. plate inclin. 3pts: Données de pente mesurées en 3 points et étendues sur le plan créé.

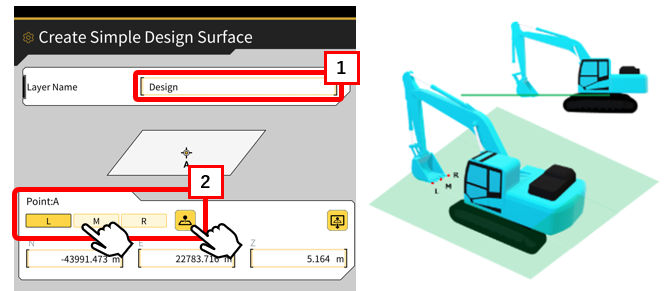

3. Régler 【"1 "Nom du calque】 et acquérir des points sur l'arête de coupe ou les saisir directement (peut être édité).

Un plan est créé sur la base de la valeur Z saisie au point.

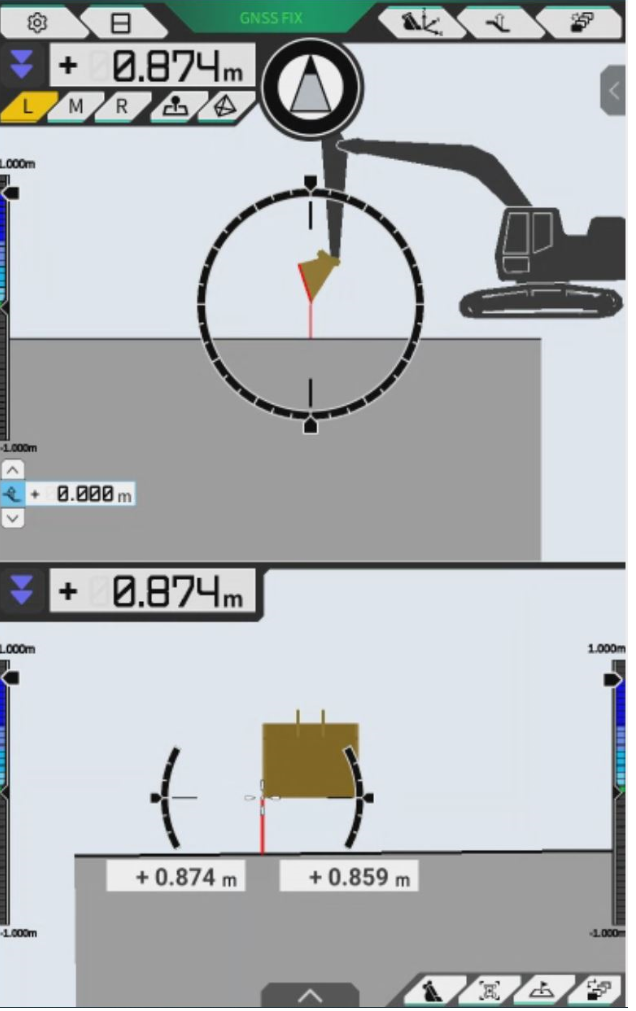

4. Les données de conception de la hauteur créée sont reflétées sur les tablettes.

Complément

Méthode de réglage du système de coordonnées (projection)
Si aucune donnée de localisation n'est nécessaire pour calculer l'autopositionnement de la machine, il est possible d'utiliser la projection pour la construction.
