Introduction
Cet article explique en détail comment vérifier la précision de la machine de construction 3DMG en comparant les coordonnées de l'arête de coupe avec les points du système de coordonnées (points de référence) mis en place sur le chantier avant l'utilisation de la machine.
Il est recommandé de vérifier les coordonnées quotidiennement afin d'éviter les malentendus et les reprises de travail dues à un manque de confirmation.
Procédures et explications

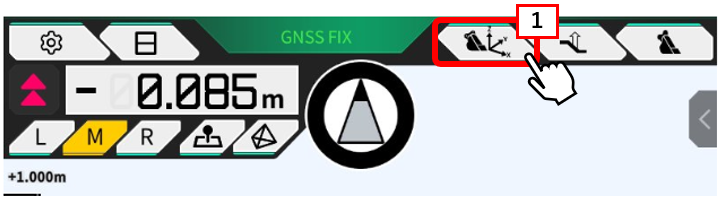

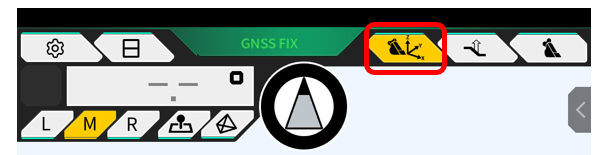

1. Tapez sur 【"1 "l'icône du godet】.

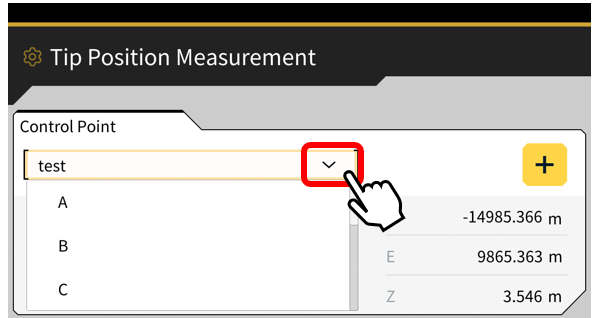

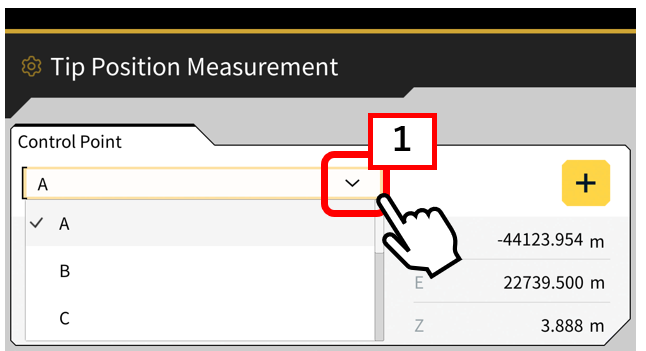

2. Sélectionner les mêmes coordonnées que la pile sur le site dans la liste 【"1 "Point de contrôle】.

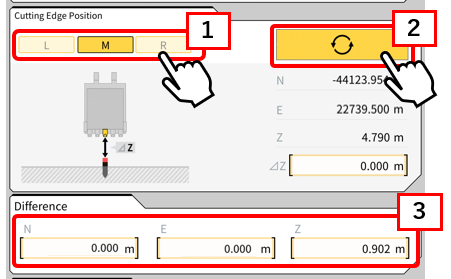

3. Aligner 【"1 "Posit. lame attaque(L, M, R)】 avec le pieu (point de référence) pour obtenir les informations sur le bord de coupe par 【"2 "bouton Update】 . La différence entre le point de contrôle sélectionné et les informations sur la position de l'arête de coupe acquises est affichée dans la fenêtre 【"3 "Différence】.

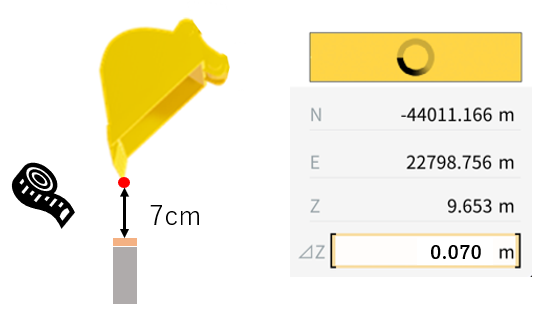

*Si le godet ne peut pas être aligné avec la pile, faites flotter le godet à partir de la pile (point de référence) et saisissez la valeur mesurée du flotteur.

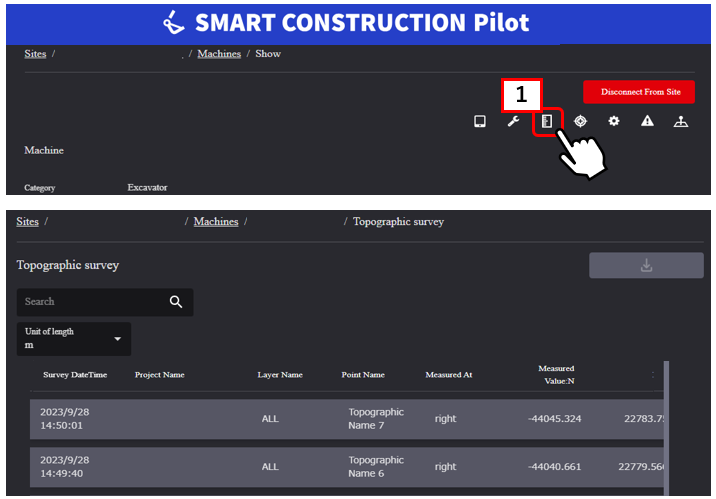

Touchez la case à cocher pour enregistrer 【"1 "les données】 dans l'application de gestion (Pilot WEB).
Supplément
S'il n'y a pas de coordonnées pour le pieu (point de référence) dans l'option

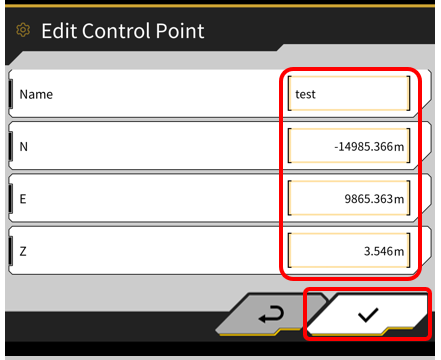

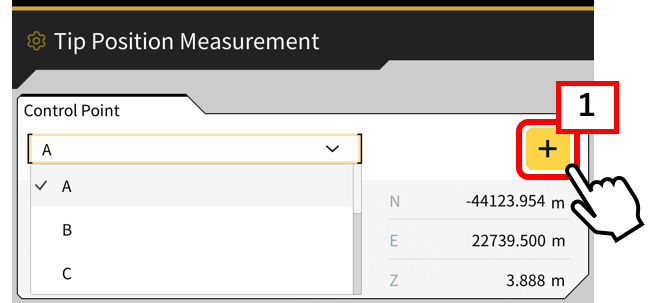

1.Touchez 【"1 "le bouton +】, entrez les coordonnées de la pile (point de référence) à comparer, et touchez la vérification.
2. Confirmer que les valeurs de coordonnées entrées peuvent être sélectionnées et utilisées.
Matching function

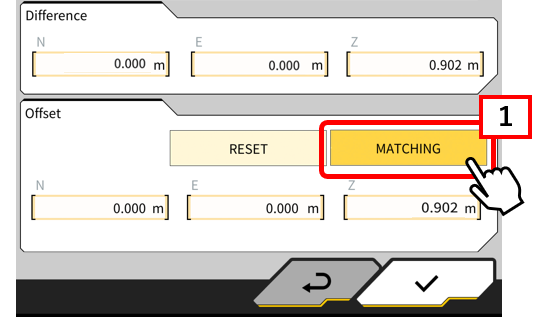

1. Effleurer 【“1"CORRESP.】 et vérifier si les valeurs de différence sont reflétées dans "Desviación".
Après avoir mesuré la différence, s'il y a une variation de précision en fonction de la pile (point de référence) à comparer et que vous souhaitez y remédier temporairement, vous pouvez ajouter une correction aux informations d'acquisition reçues par la machine de construction et l'utiliser.
*Une certaine correction est appliquée en fonction des informations d'acquisition au moment du réglage, de sorte que même si les informations d'acquisition sont bonnes, une certaine correction sera appliquée. L'utilisation à long terme n'est pas recommandée.
L'icône s'allume en jaune lorsque la correspondance est en cours d'utilisation.
