Wie man die Designoberfläche versetzt

Einleitung

In diesem Artikel wird detailliert erklärt, wie man die Konstruktionsfläche während der Konstruktion im Bildschirm Anleitung verschiebt (die Höhe der Daten ändert).

Verfahren und Erläuterung

Vertikal

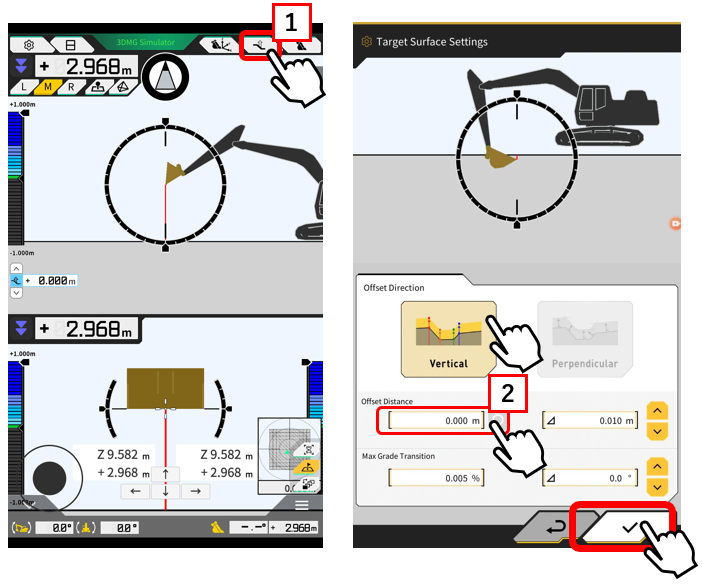

１．Tippen Sie auf das Symbol 【"1 "Einstellungen für Zielmodell"】 auf dem Führungsbildschirm, geben Sie 【"2 "Versatzabstand】 manuell ein und tippen Sie auf die Schaltfläche zur Überprüfung.

Senkrecht

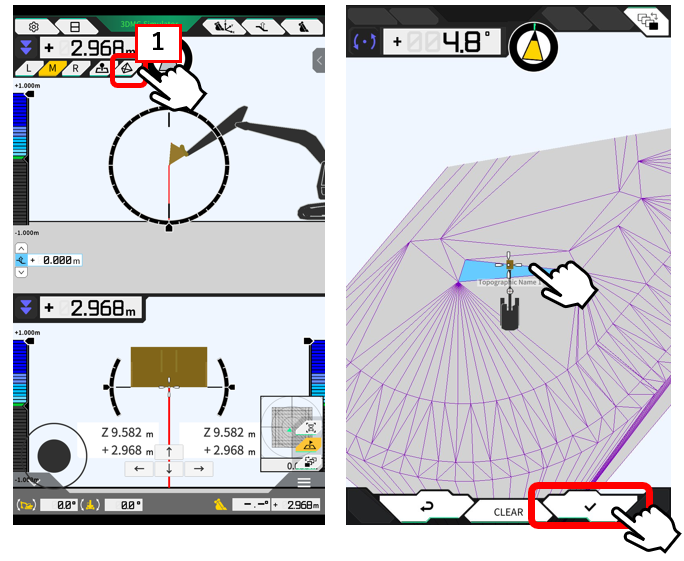

２．Tippen Sie auf das Symbol 【"1 "die TIN-Daten】, wählen Sie den zu erweiternden Datenbereich und drücken Sie die Prüftaste.

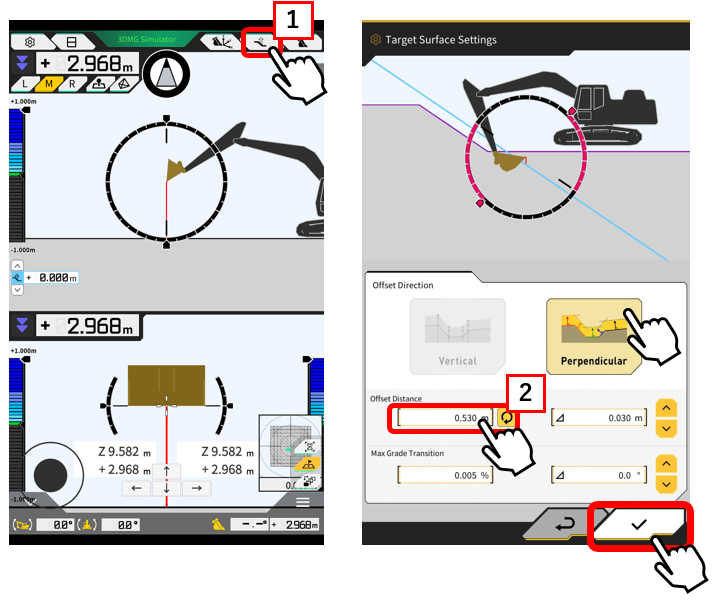

１)Tippen Sie auf 【"1 "Einstellungen für Zielmodell"】 auf dem Anleitungsbildschirm, geben Sie 【"2 "Versatzabstand】 manuell ein und berühren Sie die Prüftaste.

Ergänzung

Das Symbol wird gelb, wenn der Versatz verwendet wird.

Einstellen des Offset-Betrags

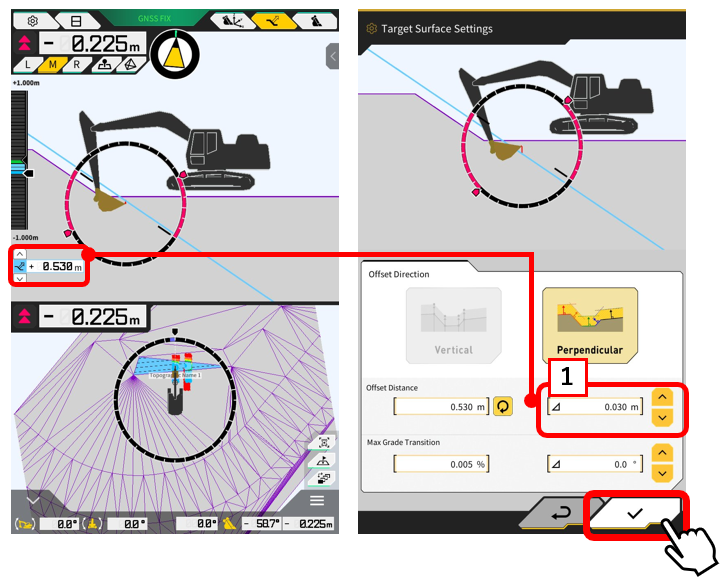

Der in den Zielflächeneinstellungen eingegebene Wert wird in 【"1 "den Aufrechnungsbetrag】 auf dem Zielführungsbildschirm angezeigt.
Beispiel: Wenn 0,010m in den Einstellungen eingegeben wurde, wird durch Antippen von △ der Versatz auf 0,510m eingestellt (siehe Bild unten).
