So erhalten und speichern Sie die Koordinatenwerte der Schneide

Einleitung

In diesem Artikel wird detailliert erklärt, wie Sie die Koordinaten von 3DMG-Baumaschinenschneidkanten erfassen und speichern können.
Wenn Sie die Koordinaten der Schnittkante erfassen und speichern, können Sie einfache Beobachtungen durchführen und den Baustellenstatus mit dem Manager teilen.

Verfahren und Erläuterung

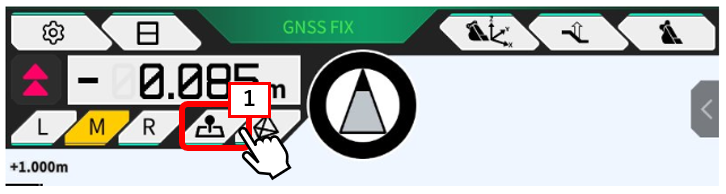

1. Wählen Sie die Messstelle (L, M, R) auf dem Führungsbildschirm und tippen Sie auf das Symbol 【"1 "pin"】.
*Stellen Sie die Schaufel vorher auf die zu messende Stelle.

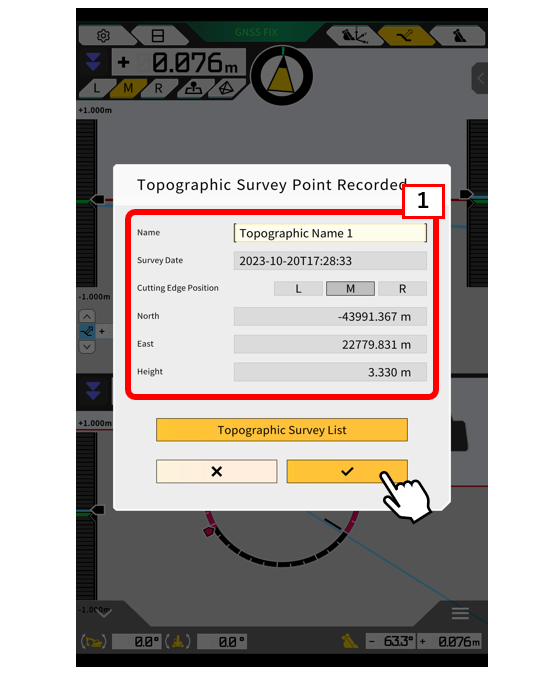

2. 【"1 "Die Historie der Punkte und Positionen (L, M, R) 】, die an der Schnittkante erfasst wurden, wird gleichzeitig mit dem Antippen angezeigt.

3. Tippen Sie auf das Häkchen, nachdem Sie die erfassten Daten bestätigt haben.

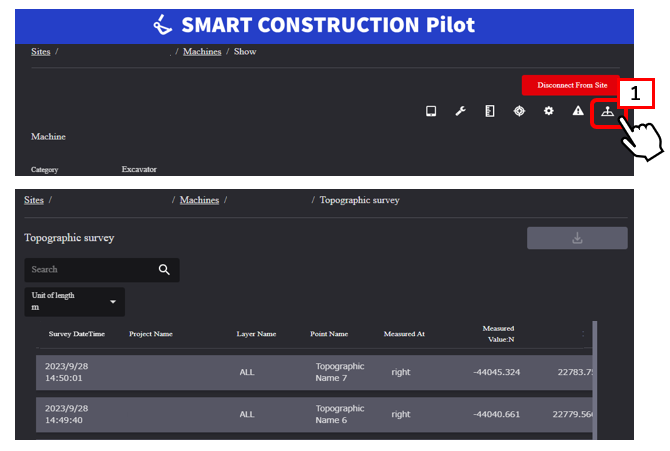

【"1 "Die Punkte】 werden nicht nur auf dem Tablet, sondern auch in der Pilot WEB Management Anwendung gespeichert.

Ergänzung

So überprüfen Sie die erfassten Punkte (auf dem Tablet)

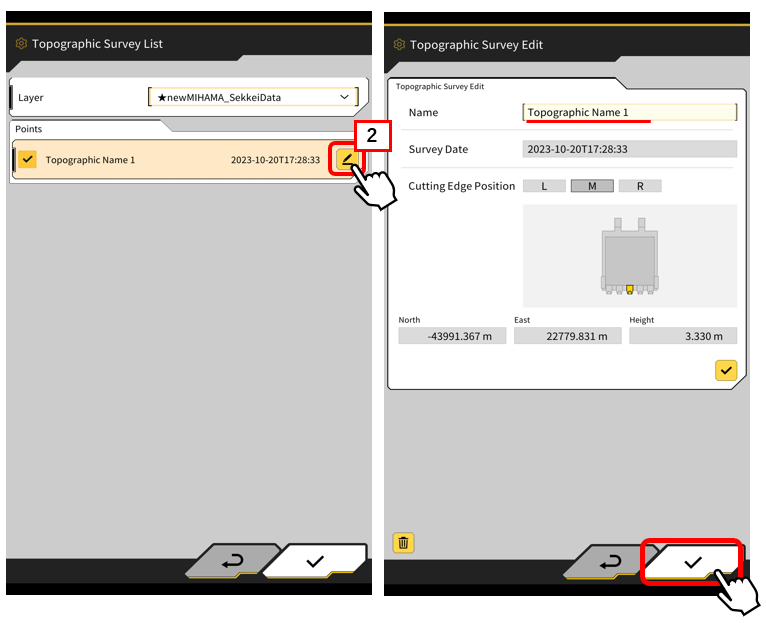

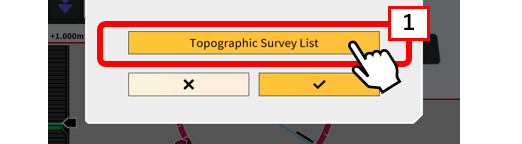

・Tippen Sie auf 【"1 "Topo.-Vermessungsliste】, um die erfassten Punkte anzuzeigen, und tippen Sie dann auf 【"2 "the pencil】 icon, um den Namen zu ändern.
