Wie man überprüfen Sie die Genauigkeit der Schneide

Einleitung

In diesem Artikel wird ausführlich erläutert, wie die Genauigkeit der 3DMG-Baumaschine durch den Vergleich der Koordinatenwerte der Schnittkante mit den Koordinatensystempunkten (Referenzpunkten), die vor dem Einsatz der Maschine auf der Baustelle festgelegt wurden, überprüft werden kann.
Es wird empfohlen, die Koordinaten täglich zu überprüfen, um Missverständnisse und Nacharbeiten aufgrund mangelnder Bestätigung zu vermeiden.

Verfahren und Erläuterung

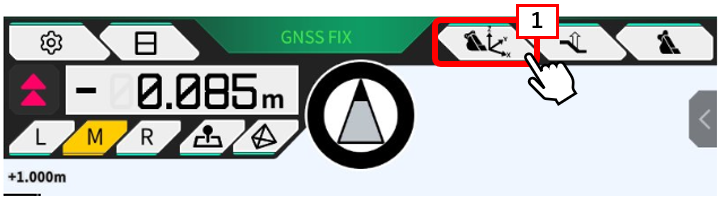

1. Tippen Sie auf 【"1 "das Schaufelsymbol】.

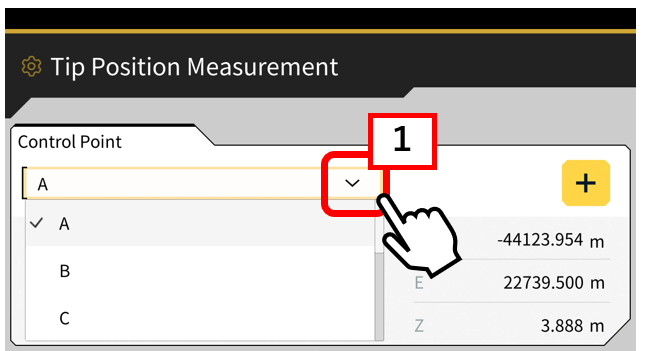

2. Wählen Sie die gleichen Koordinaten wie der Pfahl vor Ort aus der Liste 【"1 "Kontrollpunkt】.

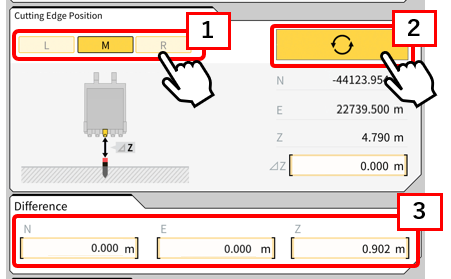

3. Richten Sie 【"1 "Schneidkantenpos. (L, M, R)】 mit dem Pfahl (Referenzpunkt) aus, um die Schneidkanteninformationen mit 【"2 "Update button】 zu erhalten. Die Differenz zwischen dem ausgewählten Kontrollpunkt und der erfassten Schneidkantenposition wird in der Anzeige 【"3 "Differenz】 angezeigt.

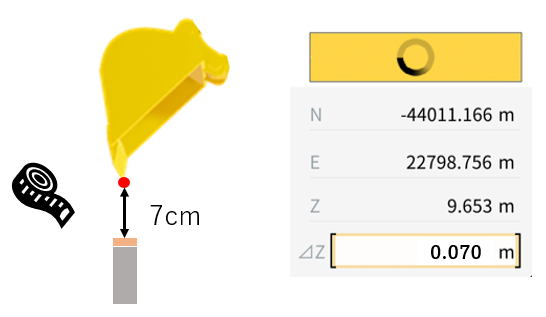

*Wenn die Schaufel nicht mit dem Pfahl ausgerichtet werden kann, schwimmen Sie die Schaufel vom Pfahl (Referenzpunkt) und geben Sie den gemessenen Wert des Schwimmers ein.

Tippen Sie auf das Häkchen, um 【"1 "die Daten】 in der Verwaltungsanwendung (Pilot WEB) zu speichern.

Ergänzung

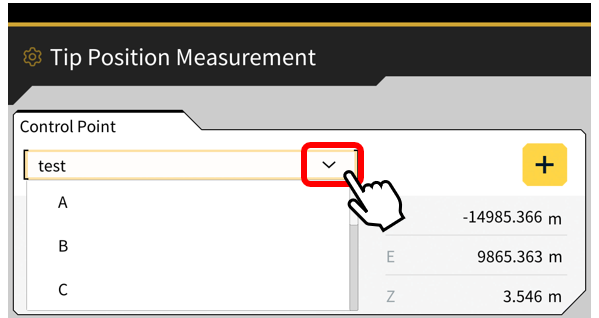

Wenn es keine Koordinaten für den Pfahl (Referenzpunkt) in der Option

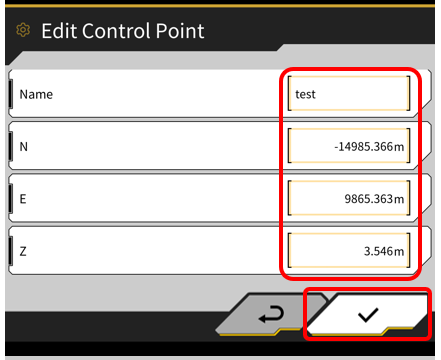

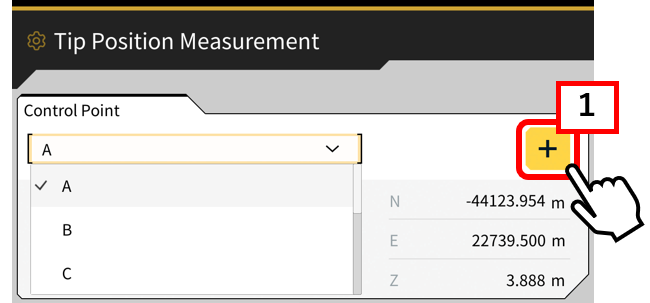

Tippen Sie auf 【"1 "die ＋ Taste】, geben Sie die Koordinaten des zu vergleichenden Pfahls (Referenzpunktes) ein, und tippen Sie auf den Haken.



2. Bestätigen Sie, dass die eingegebenen Koordinatenwerte ausgewählt werden können und verwenden Sie sie.

ANPASSEN-Funktion

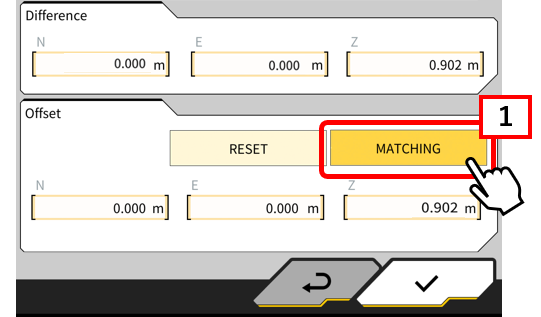

1. Tippen Sie auf 【“1"ANPASSEN】 und überprüfen Sie, ob die Differenzwerte in "Versatz" angezeigt werden.

Wenn nach der Messung der Differenz eine Abweichung in der Genauigkeit in Bezug auf den zu vergleichenden Pfahl (Referenzpunkt) besteht und Sie diese vorübergehend beheben möchten, können Sie eine Korrektur zu den von der Baumaschine empfangenen Erfassungsinformationen hinzufügen und diese verwenden.

*Ein gewisser Korrekturbetrag wird auf der Grundlage der Erfassungsdaten zum Zeitpunkt der Einstellung angewandt, so dass selbst bei guten Erfassungsdaten ein gewisser Korrekturbetrag angewandt wird. Eine langfristige Verwendung wird nicht empfohlen.

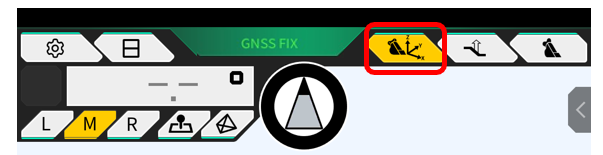

Das Symbol leuchtet gelb, während der Abgleich verwendet wird.
