Einleitung
In diesem Artikel wird ausführlich erläutert, wie ein Teil der Bemessungsflächendaten erweitert werden kann.
Durch das Erweitern der Bemessungsflächendaten kann die Anpassung der Position des Neigungsausschnitts leicht gesteuert werden.
Verfahren und Erläuterung

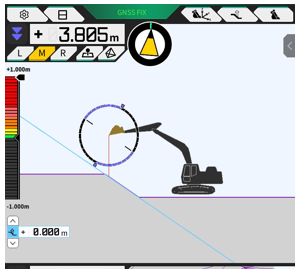

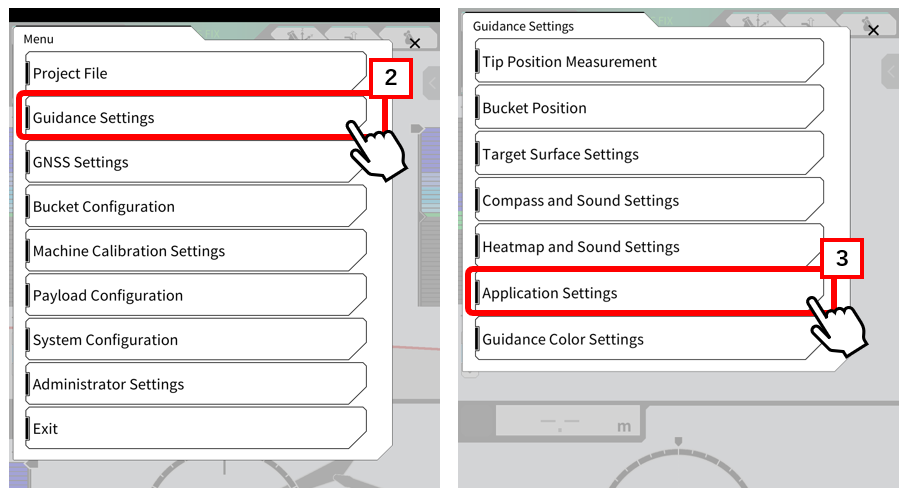

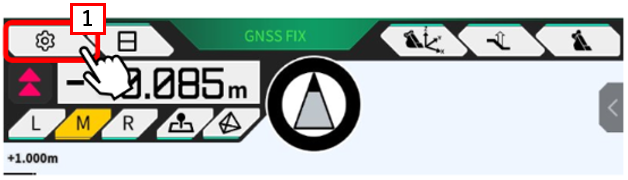

1. Wählen Sie 【"1 "the gear mark】 und 【"2 "Einst. f. Anleit.】 und tippen Sie auf 【"3 "Anwendungseinstellungen】.

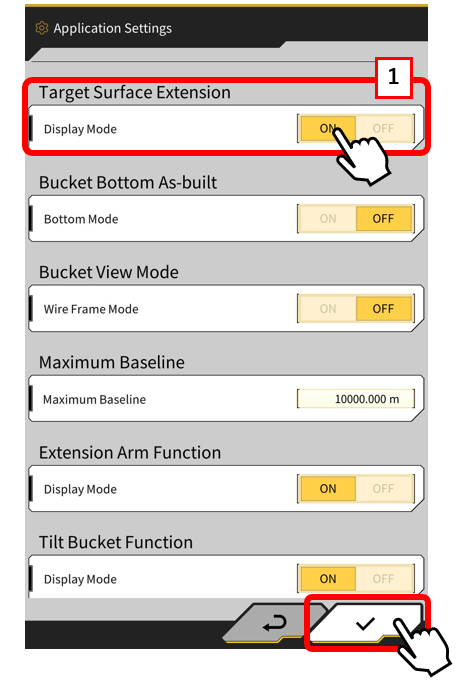

2. Schalten Sie die 【"1 "Verläng. für Zielmodell 】 in "Anwendungseinstellungen" ein.
Wenn dieser "Anzeigemodus" eingeschaltet ist, können Sie die Ebene durch Auswahl einer Zielfläche erweitern.

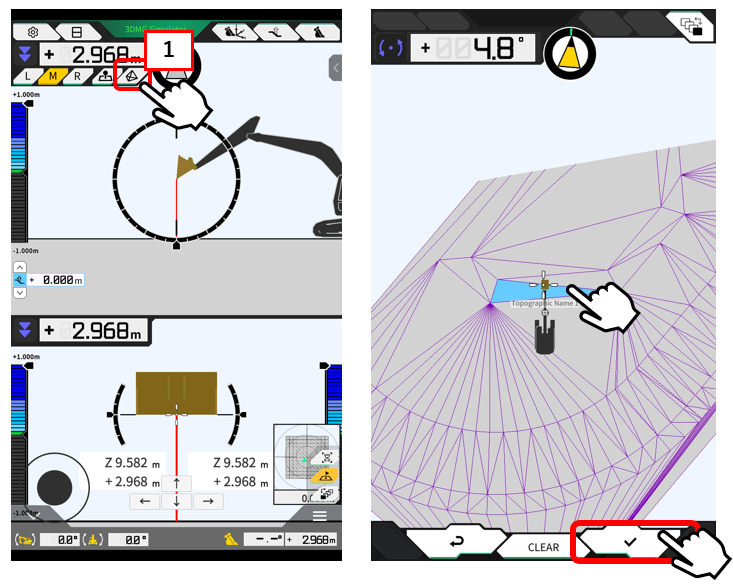

3. Tippen Sie auf das Symbol 【"1 "the TIN view】, wählen Sie den Bereich der zu erweiternden TIN-Daten aus und überprüfen Sie ihn.
4. Die ausgewählten Oberflächendaten werden erweitert.
*Der Abstand und der Bereich, der erweitert werden soll, kann nicht festgelegt werden.
Ergänzung
・Anpassung an TIN-Bereich

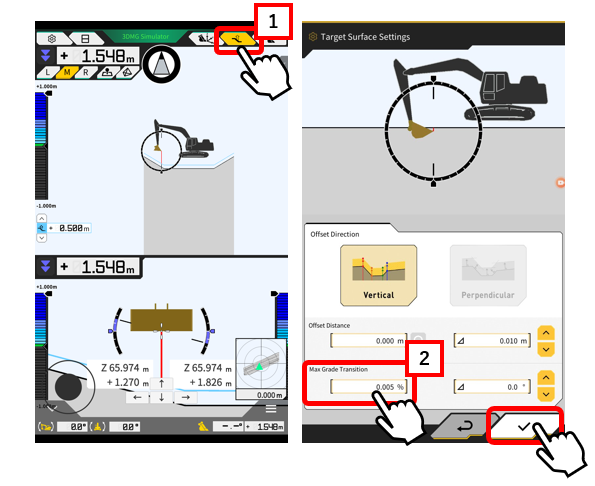

Bevor Sie einen Bereich auswählen, tippen Sie auf das Symbol 【"1 "Einstellungen für Zielmodell】 um den Wert von 【"2 "the max grade transition】 zu ändern.
Je größer der Wert ist, desto mehr TIN-Daten werden gruppiert.
Bei Kurven mit vielen Änderungspunkten empfiehlt es sich, den Eingabewert zu verringern.

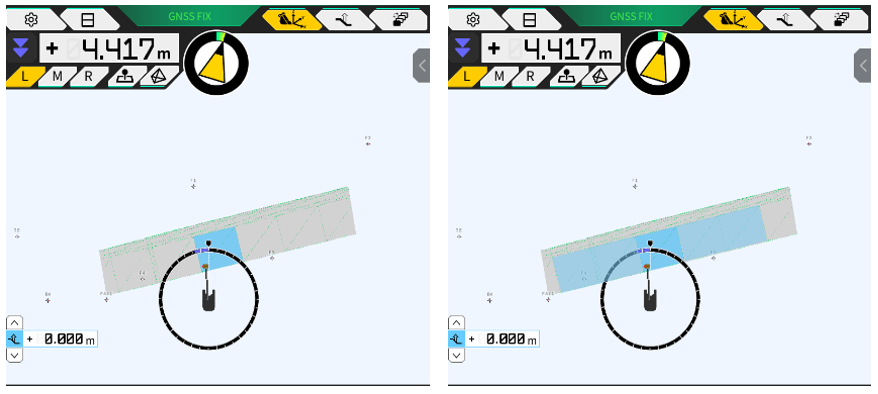

Vorher Nachher
