Anzeige des Schaufelwinkels zur Musterfläche

Einleitung

In diesem Artikel wird detailliert erklärt, wie man den Schaufelwinkel relativ zur Zielfläche auf dem Führungsbildschirm anzeigt.
Durch die Anzeige des Schaufelwinkels können Sie den Winkel zur Konstruktionsfläche während des Konstruierens überprüfen.

Verfahren und Erläuterung

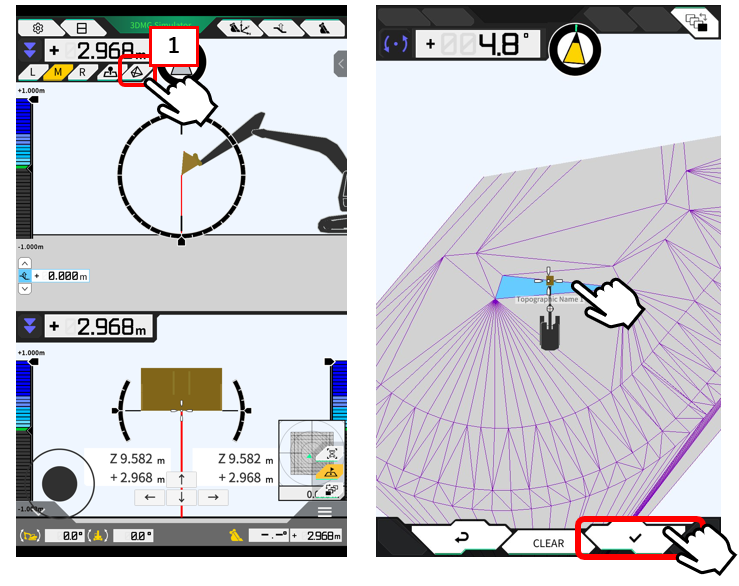

1. Tippen Sie auf das Symbol 【"1 "the TIN view】, wählen Sie den TIN-Datenbereich aus, für den der Winkel angezeigt werden soll, und tippen Sie auf das Häkchen.

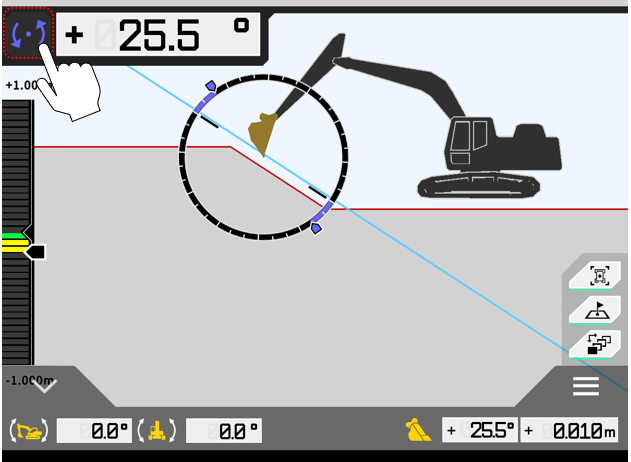

2. Tippen Sie auf den roten Rahmen, um den Schaufelwinkel zur Zielfläche anzuzeigen (Distanzanzeige → Winkelanzeige).

Ergänzung

Der Schaufelwinkel wird nur angezeigt, wenn die Zielfläche ausgewählt ist.

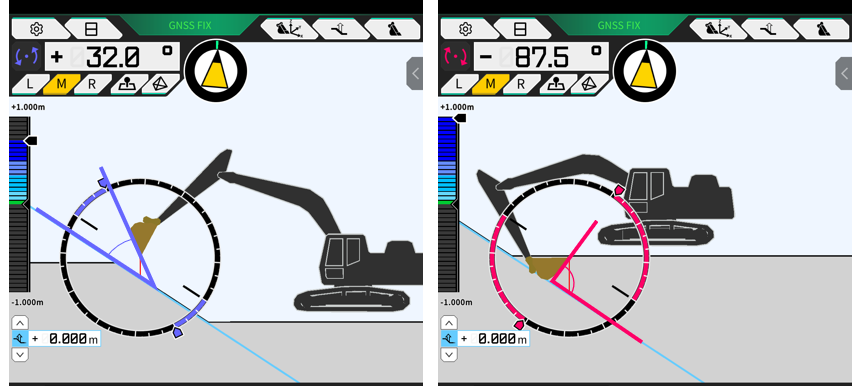

Die Schaufelwinkelanzeige ist in der folgenden Abbildung dargestellt

Blaue Linie：43,1° zur Zielfläche

Rote Linie：-93,9° zur Zielfläche
