Einrichten und Verwenden der Kompassfunktion

Einleitung

In diesem Artikel wird ausführlich erklärt, wie Sie überprüfen können, ob die Maschine auf die Konstruktionsfläche ausgerichtet ist.
Mit Hilfe der Kompassanzeige können Sie sicherstellen, dass Sie die zu konstruierende Fläche vor sich haben.

Verfahren und Erläuterung

Funktion Anzeigeeinstellungen

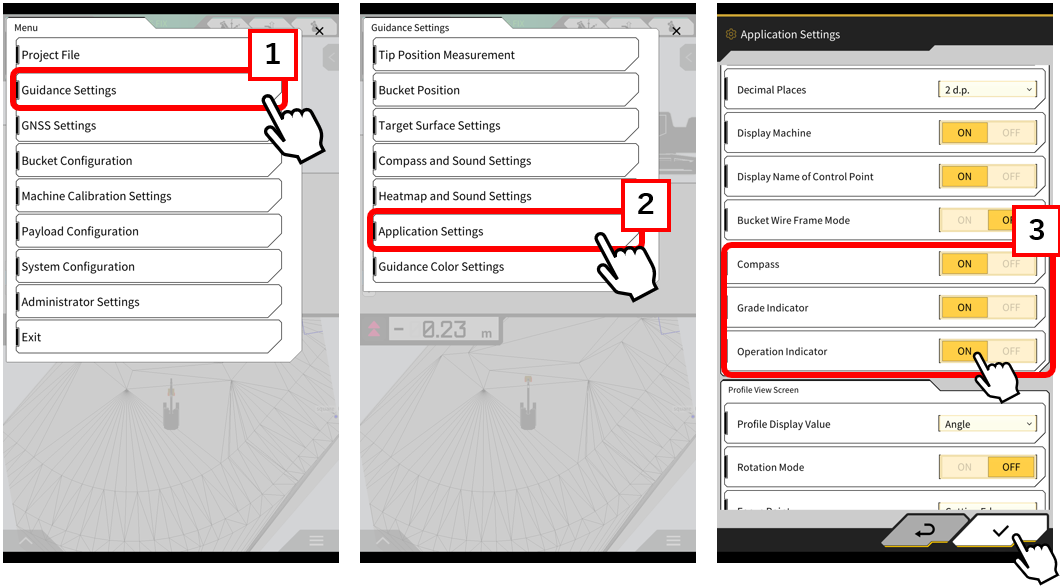

1. Wählen Sie 【"1 "Einst. f. Anleit.】 aus dem Menü und tippen Sie 【"2" Anwendungseinstellungen】

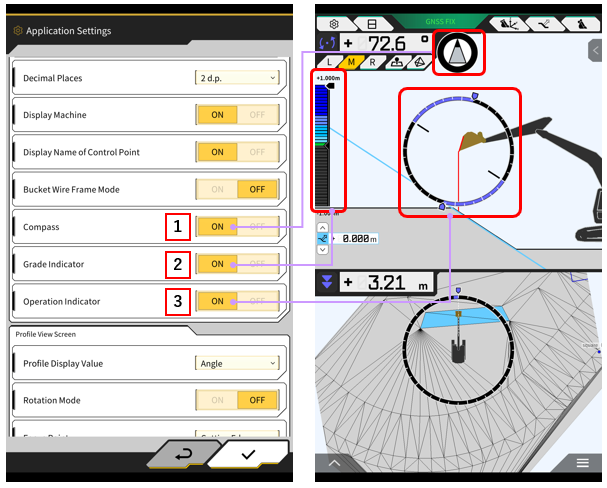

2. Schalten Sie im Menü Anwendungseinstellungen【"3 "den Kompass, die Klasse Ind und die Betrieb Ind ein.】

Wenn sie eingeschaltet sind, werden sie angezeigt.
Der Kompass kann nicht sofort nach der Einstellung verwendet werden.

Wählen Sie eine Designoberfläche für die Verwendung des Kompasses.

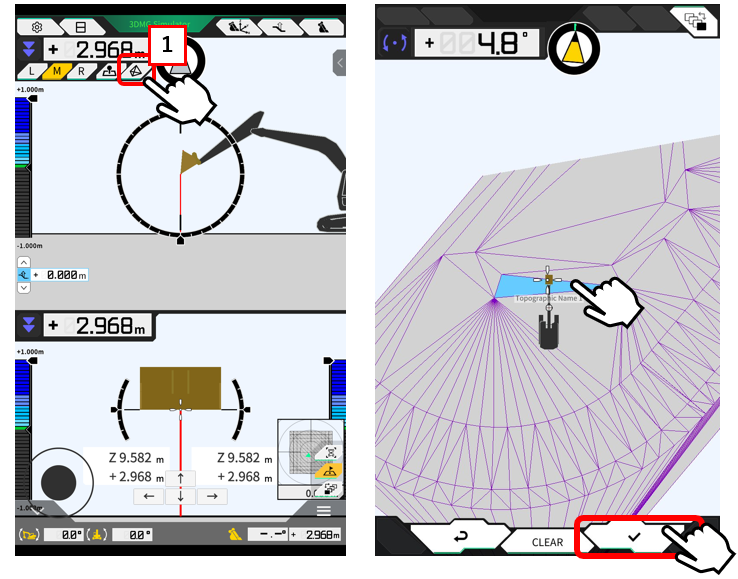

3. Tippen Sie auf 【"1 "die Zielfläche Taste】, wählen Sie und überprüfen Sie den Bereich der TIN-Daten, die Sie gegenüberstellen möchten.

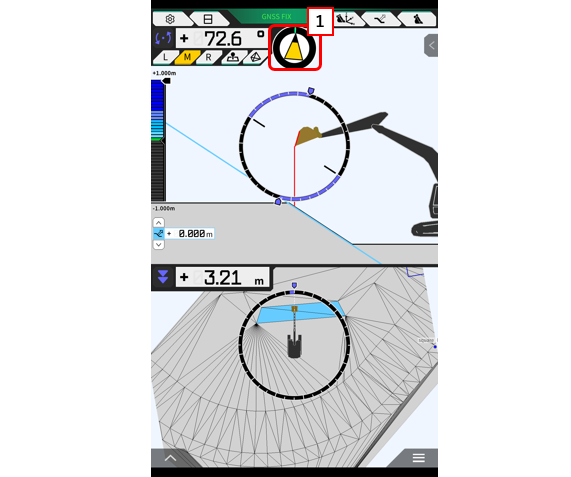

4. 【"1 "Der Kompass】wird oben auf dem Bildschirm angezeigt und ermöglicht es Ihnen zu überprüfen, ob Sie sich auf der ausgewählten Oberfläche befinden oder nicht.

Ergänzung

Kompasswinkeleinstellung und Toneinstellungen
・【"1 "Der orthogonale Winkel (max. 30°) des Kompasses】 kann eingestellt werden (um den Winkel des Kompasses zu verengen oder zu erweitern).

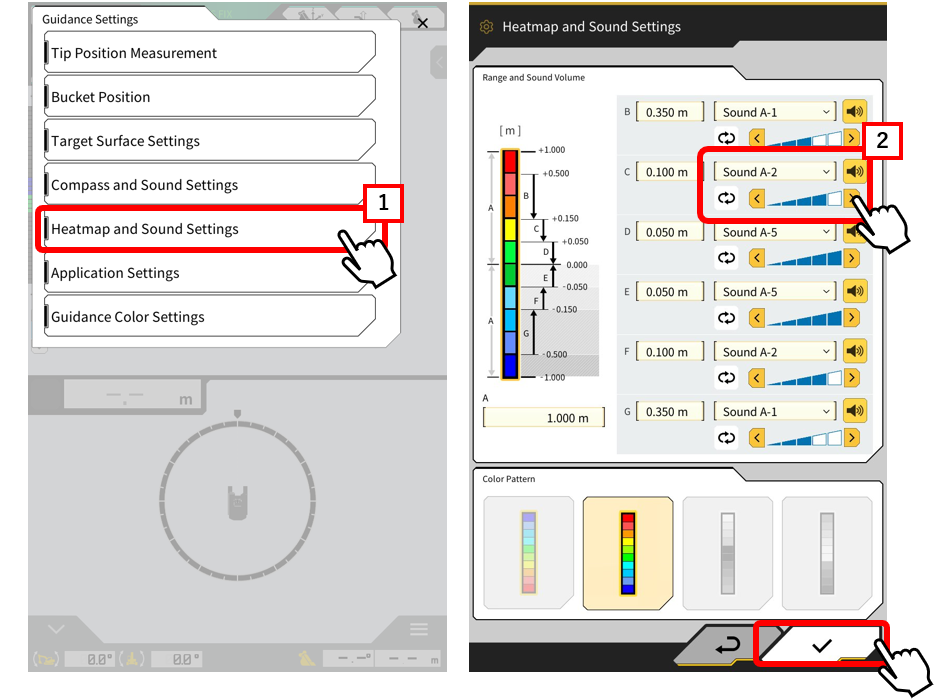

Es ist auch möglich, 【"2 "den Ton】 einzustellen, der ertönt, wenn sich die Schneide innerhalb des in der Abbildung gezeigten Bereichs befindet.
*Die maximale Lautstärke hängt von der Leistung des jeweiligen Tablettgerätes ab.

Ergänzung

Anpassung an TIN-Bereich

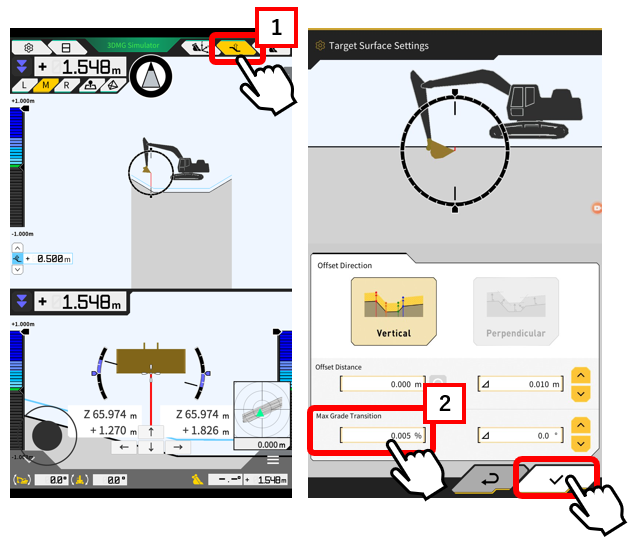

Bevor Sie einen Bereich auswählen, tippen Sie auf 【"1 "die Zielflächeneinstellung】 Symbol, um 【"2 "den Wert des max. Grades】 Übergangs zu ändern.
Je größer der Wert ist, desto mehr TIN-Daten werden gruppiert.
Bei Kurven mit vielen Änderungspunkten empfiehlt es sich, den Eingabewert zu verringern.

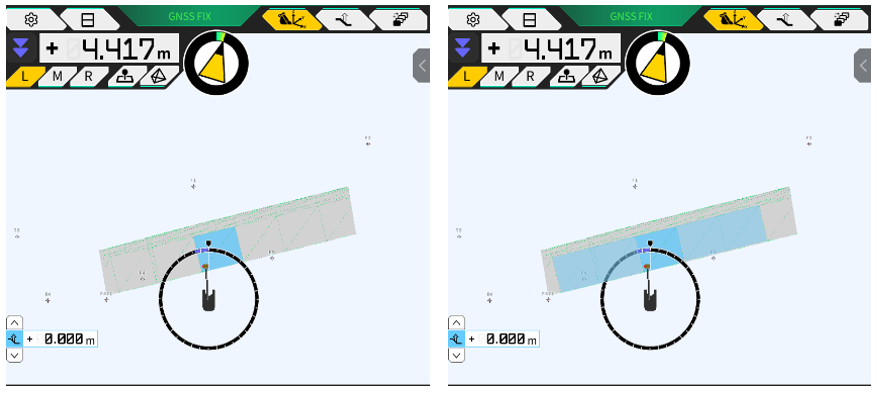

　　　　　　　　　　Vorher　　　　　　　　　　　　　　　　　　　　Nachher
