Einleitung
In diesem Artikel wird ausführlich erklärt, wie Sie eine Konstruktionsdatei zur Verwendung auf einer 3DMG-Baumaschine erstellen und übertragen.
Die erstellte Konstruktionsdatendatei kann über das Internet auf Ihre 3DMG-Maschine übertragen werden.
Verfahren und Erläuterung
Merkmale der Pilot-Webanwendung

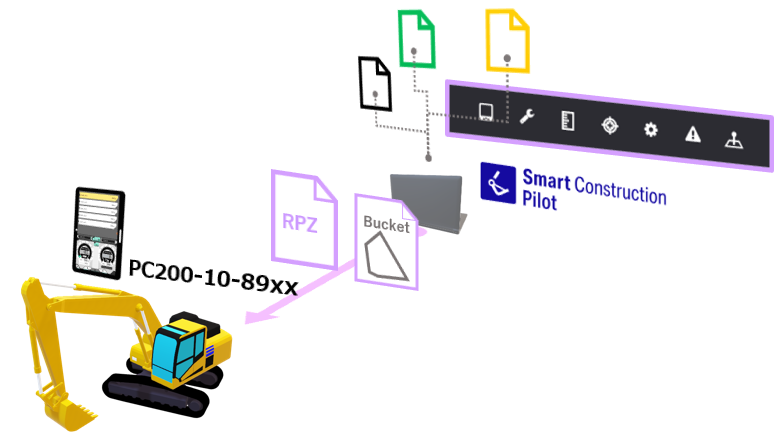

Kombinieren Sie verschiedene Dateidaten, um Dateien für 3DMG zu erstellen und zu übertragen

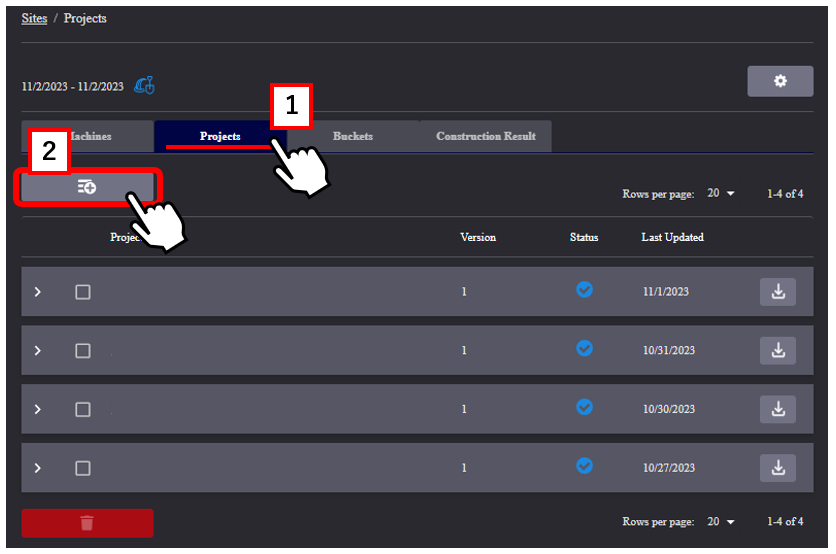

1. Klicken Sie auf 【"1 "Projekt】 und klicken Sie auf 【"2 "die neue Schaltfläche】.

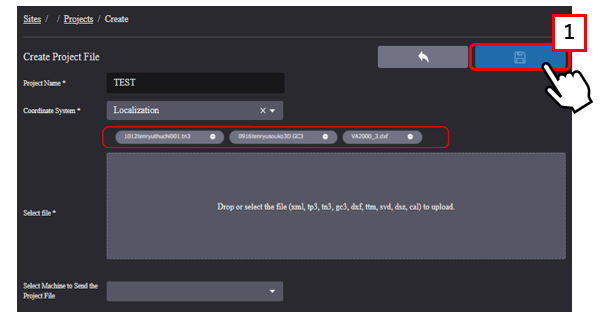

1) Wenn Sie eine Lokalisierungsdatei haben, wählen Sie den Koordinatensystemtyp Lokalisierung, laden Sie die Konstruktionsdaten hoch und klicken Sie auf 【"1 "Speichern】.
Beispiel
Lokalisierungsdatei: Cal-Datei (Trimble)
Konstruktionsdaten: landxml Datei (allgemeine Erweiterung)
Konstruktionsdaten: tn3-Datei (Topcon)
*Wenn die Baumaschine, an die die Projektdaten gesendet werden, angegeben wird, werden die übertragenen Daten der Baumaschinenseite mitgeteilt und können in den Projektdaten eingestellt werden.

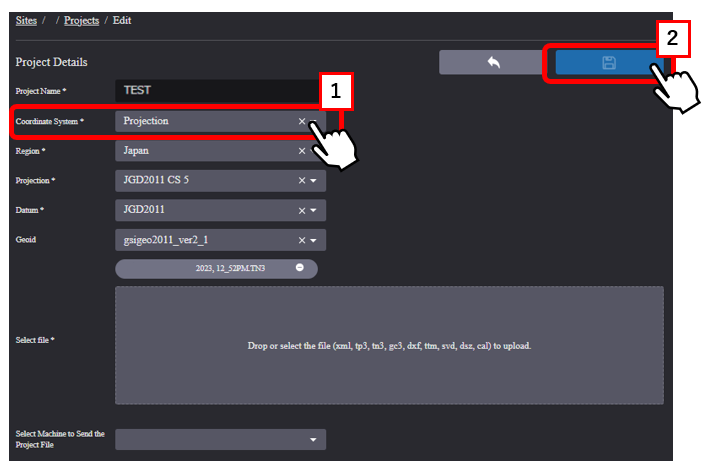

1') Wenn Sie keine Lokalisierungsdatei haben, wählen Sie "Projektion" für das 【"1 "Koordinatensystem】, stellen Sie das Koordinatensystem und Geoid entsprechend dem zu bauenden Gebiet ein, laden Sie die Konstruktionsdaten hoch und klicken Sie auf 【"2 "Speichern】.
Ergänzung

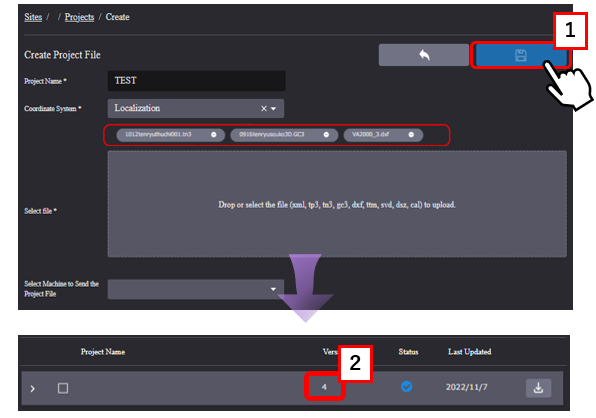

・Bearbeiten der Projektdatei
Klicken Sie erneut auf das erstellte Projekt, um Daten hinzuzufügen, etc.
【"1 "Nach dem Speichern】, 【"2 "die Anzahl der Male】 the project has been edited can be checked from the list.
・Wie man Daten direkt auf ein Tablet überträgt

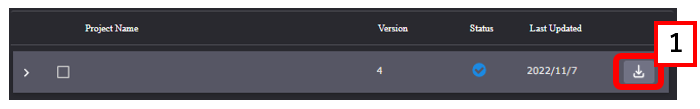

Sie können eine spezielle Datei [RPZ-Datei] ausgeben, die von 【"1 "der Download】-Taste erzeugt wurde, und sie über ein USB-Kabel in den Download-Ordner auf Ihrem Tablet importieren.
Wie erhält man die RZP-Datei und leitet sie an das Tablet weiter?
