Einleitung
In diesem Artikel wird ausführlich erklärt, wie man die in 3DMG verwendeten Buckets kalibriert.
Bei der Verwendung von 3DMG muss die Schaufel der zu verwendenden Maschine im Voraus kalibriert werden, um die Daten zu verwalten.
Verfahren und Erläuterung
Zweck der Erstellung einer neuen Schaufel

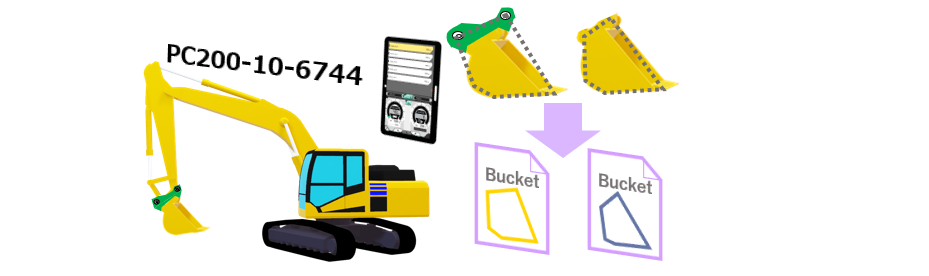

Die Form der Schaufel zu messen und in Daten umzuwandeln.
Der Einsatz von Messinstrumenten ermöglicht eine genaue Bestimmung der Schaufelform.

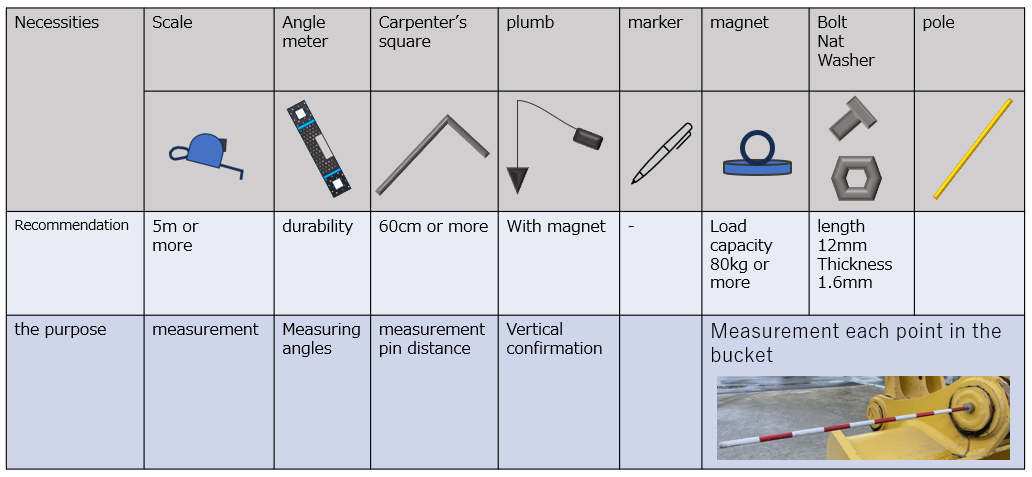

Beispiel: Ausrüstung für die Kalibrierung

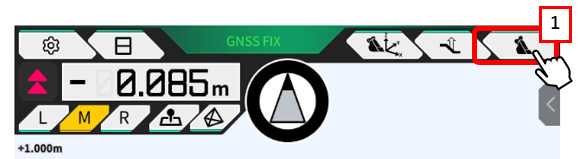

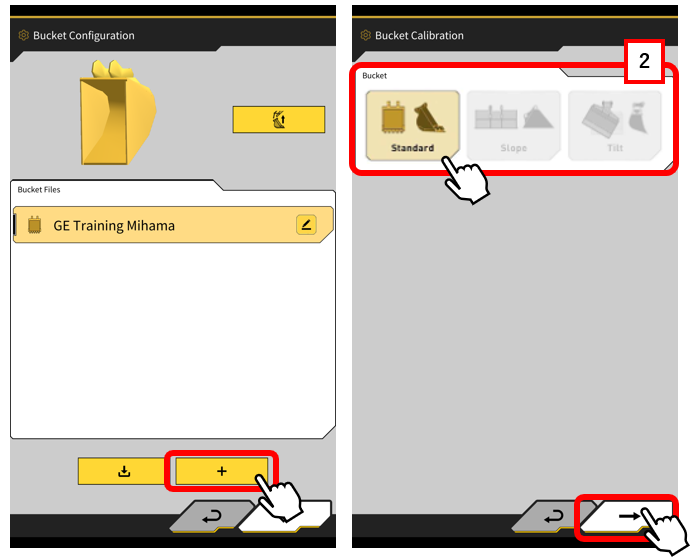

1. Wählen Sie das Symbol 【"1 "the bucket】, um zum Bildschirm 【"2 "Bucket Configuration】 zu gelangen.
2. Wählen Sie einen Eimertyp aus, der dem zu erstellenden Baggerlöffel ähnelt, und tippen Sie auf das Häkchen.
*Kipp-Baggerlöffel: Schalten Sie diese Funktion in den Anwendungseinstellungen ein, wenn Sie sie verwenden.
3. Messen Sie die für die 3DMG-Führung erforderlichen Punkte.

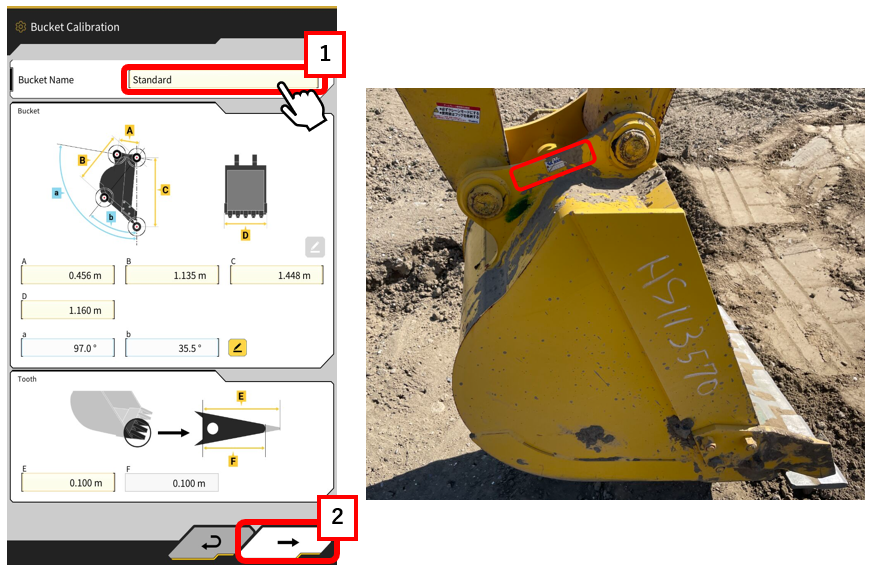

1) Befestigen Sie eine Lehre in der Mitte der Lasche der Schaufel und bereiten Sie die Messung der Punkte jeder Schaufel vor.

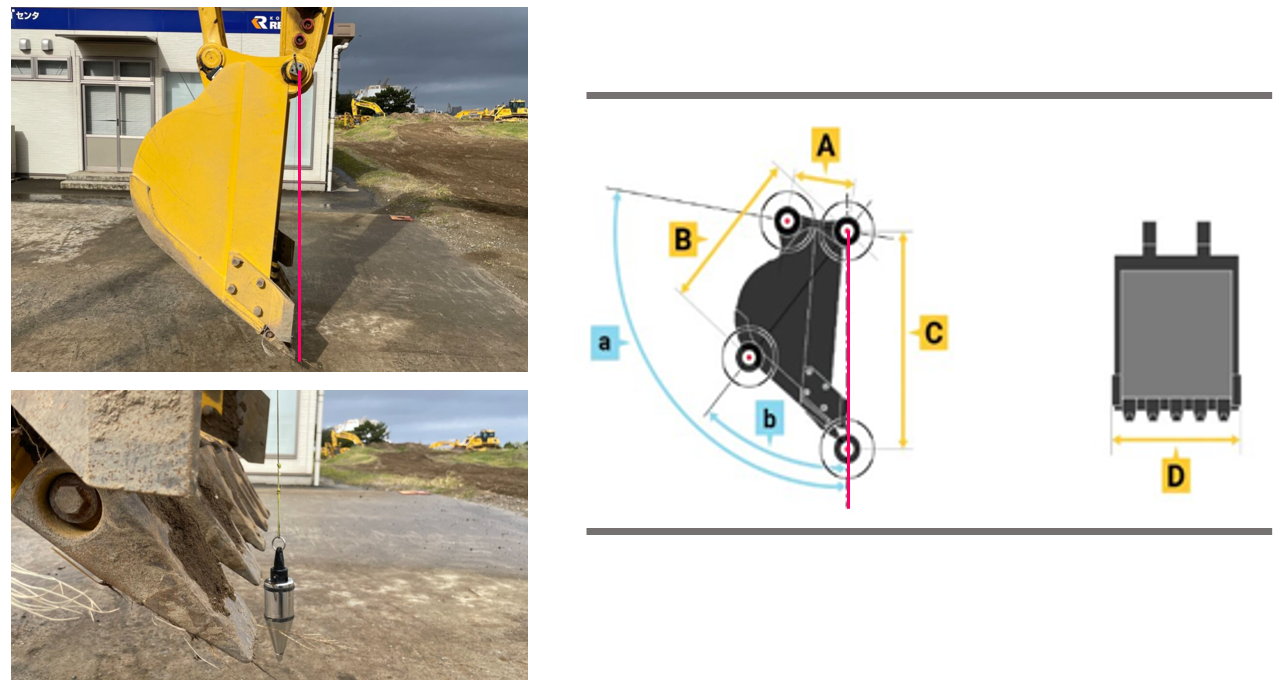

2) Richten Sie das Gewinde und die Schaufel parallel aus, wie in der Abbildung unten gezeigt, indem Sie von der Mitte des Glieds aus nach unten schwenken.
Nach dem Ausrichten messen Sie die Länge von "C".
3) Suchen Sie mit Hilfe des Fadens die Position von "b" mit einer Markierung und messen Sie die Länge "B" von der Verbindung bis "b".

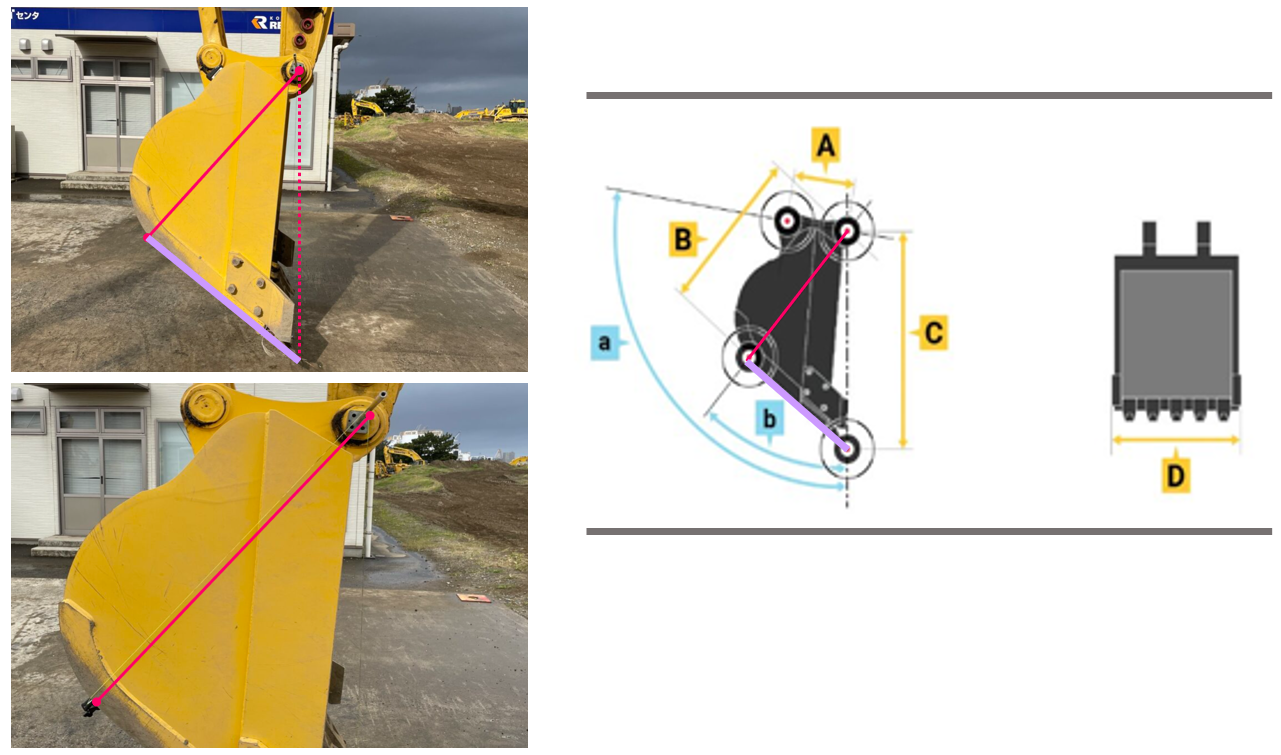

Die Position von der Schnittkante bis "b" ist der Boden der Schaufel (lila Linie), die zur Orientierung dient.

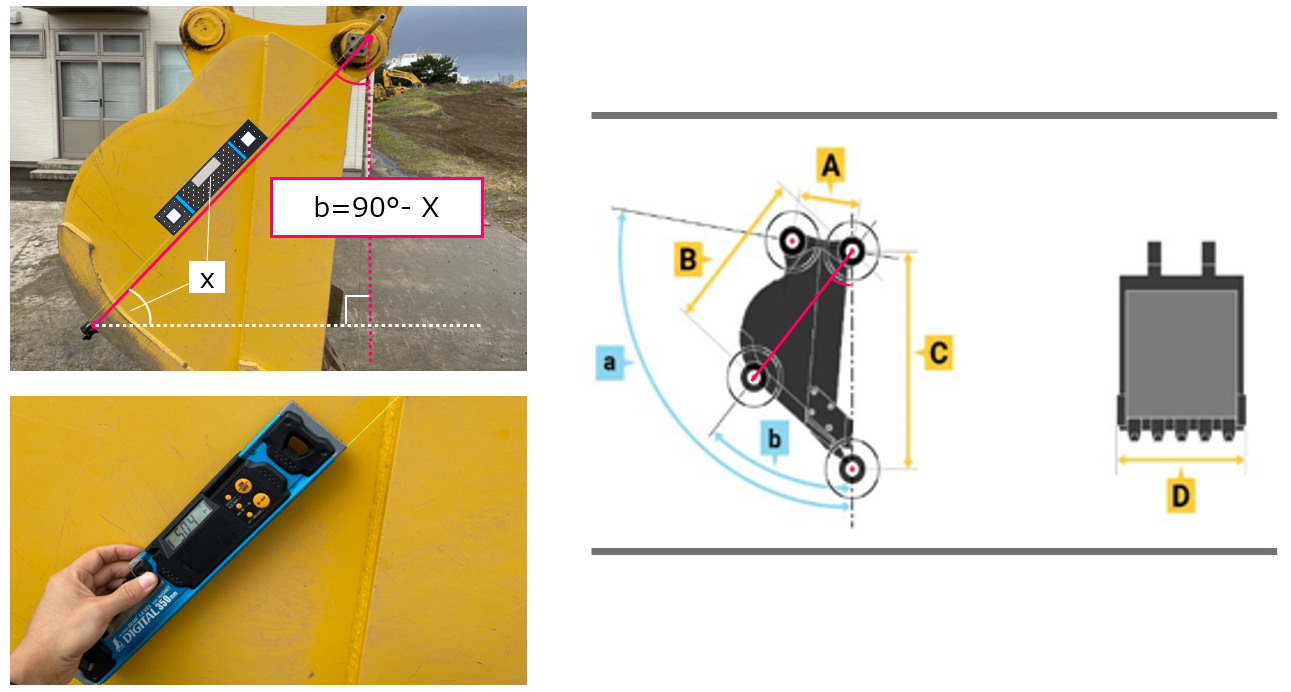

4) Berechnen Sie den Winkel X mit Hilfe eines Winkelmessers, der auf den mit der Markierung versehenen Punkt ausgerichtet ist, und ziehen Sie X von 90° ab, um den "Winkel b" zu berechnen.

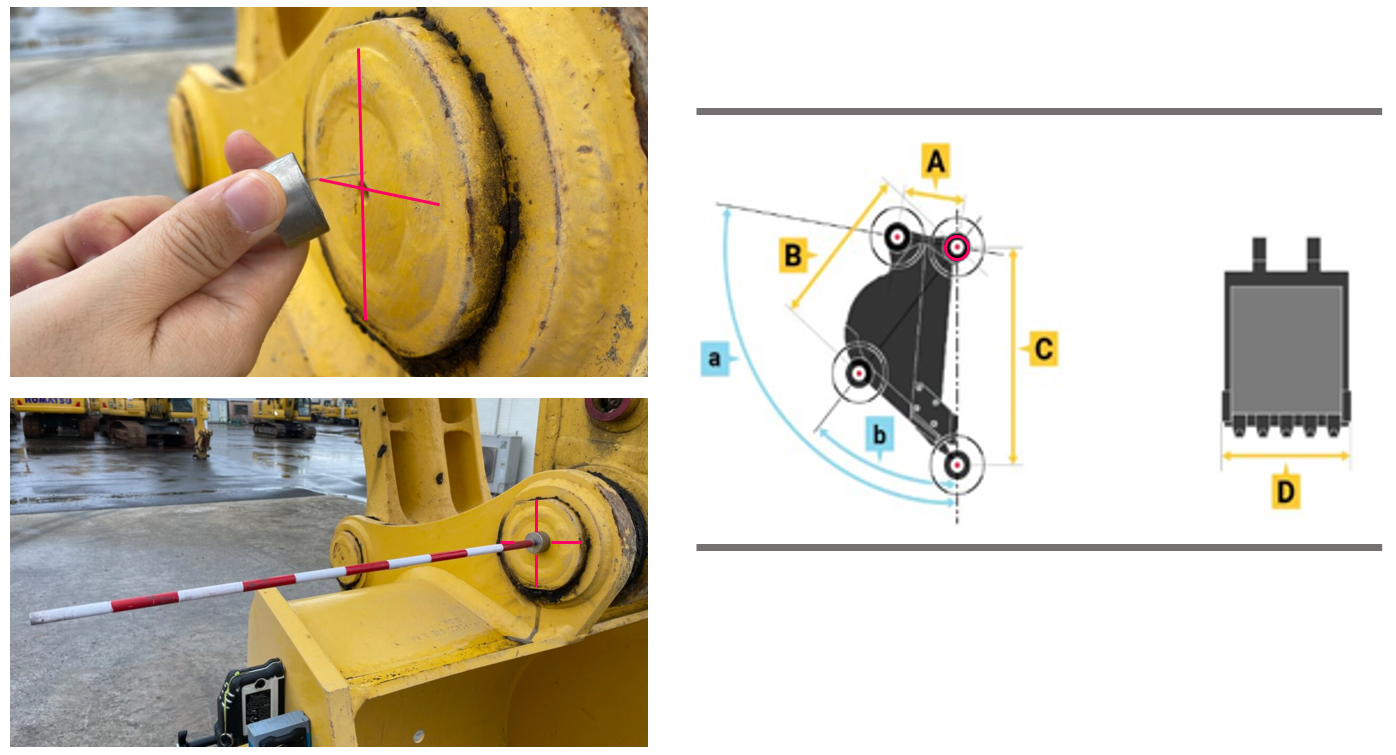

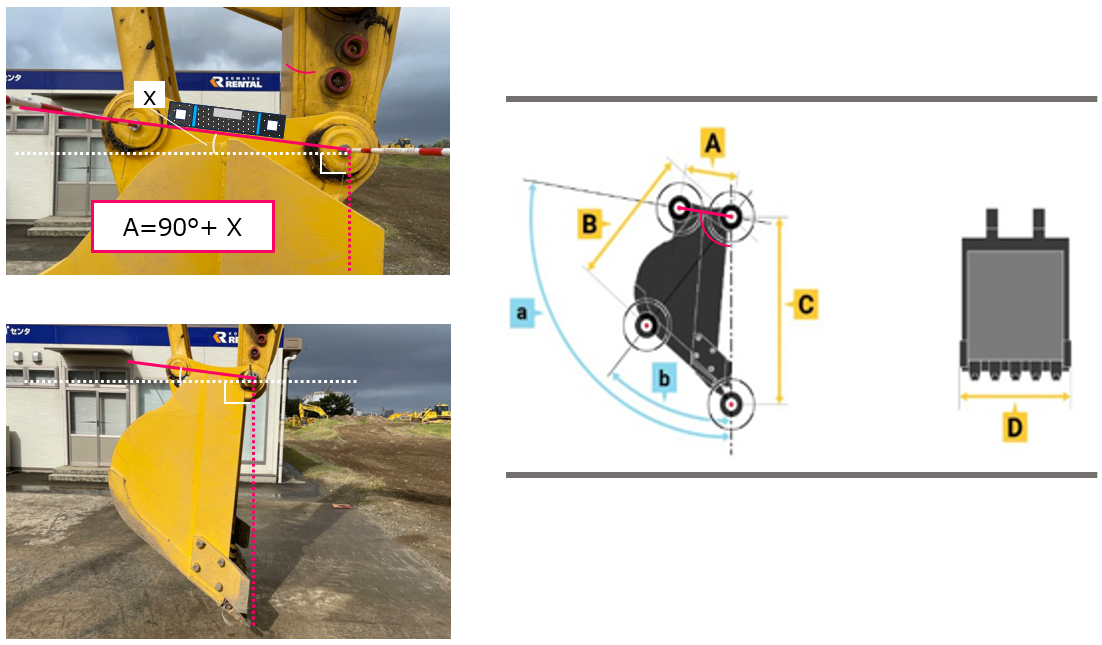

5)Befestigen Sie die Lehre in der Mitte der beiden Glieder, messen Sie die Länge von "A", messen Sie den Winkel von "X" mit dem Winkelmesser und addieren Sie ihn zu 90°, um den Winkel von "a" zu berechnen.

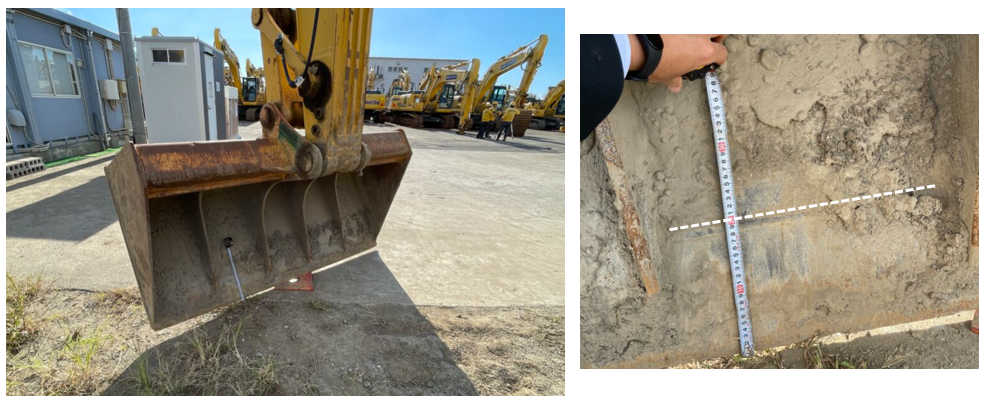

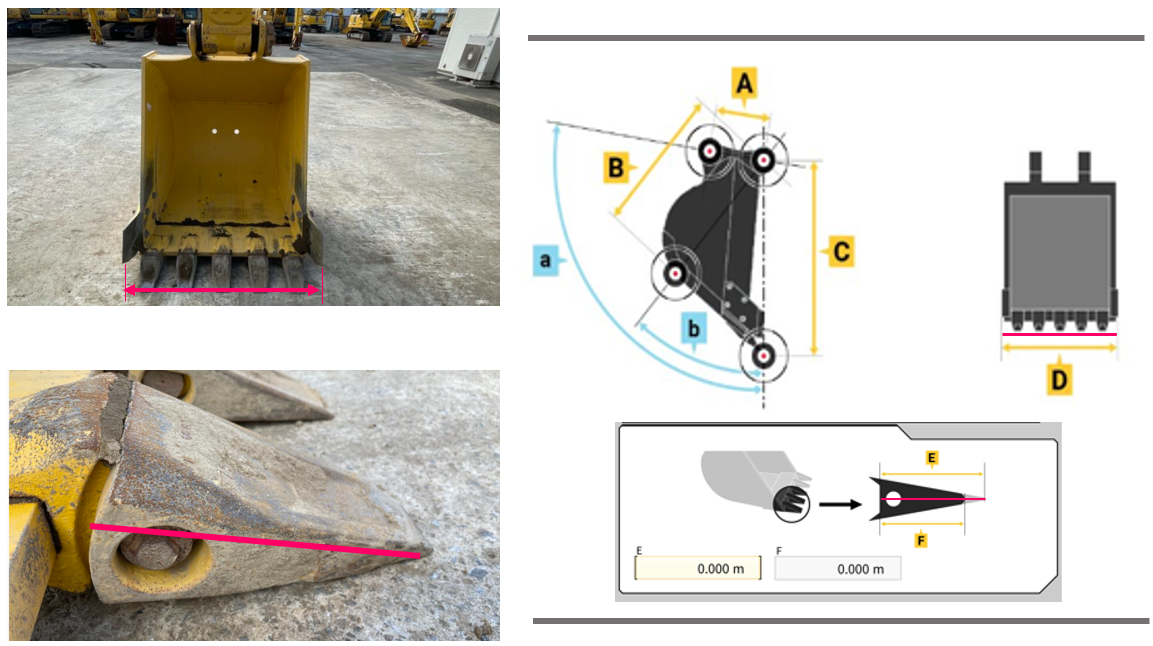

6) Messen Sie die Schaufelbreite von "D".
Dies ist die Basis des Bereichs für die Kontrolle der Schneide in der Führung und die Erstellung der Konstruktionsgeschichte.
Messen Sie die Länge des angebrachten Zahns und tragen Sie diese in "E" ein.
7) 【"1 "Benennen Sie den Baggerlöffel】 und tippen Sie auf 【"2 "die "→" Taste】, um zu den Einstellungen für das Eimergewicht zu gelangen.
Wir empfehlen Ihnen, dem Bereich eine Kontrollnummer hinzuzufügen und ihn zu verwalten, indem Sie die Kontrollnummer in den Bereichsnamen aufnehmen.

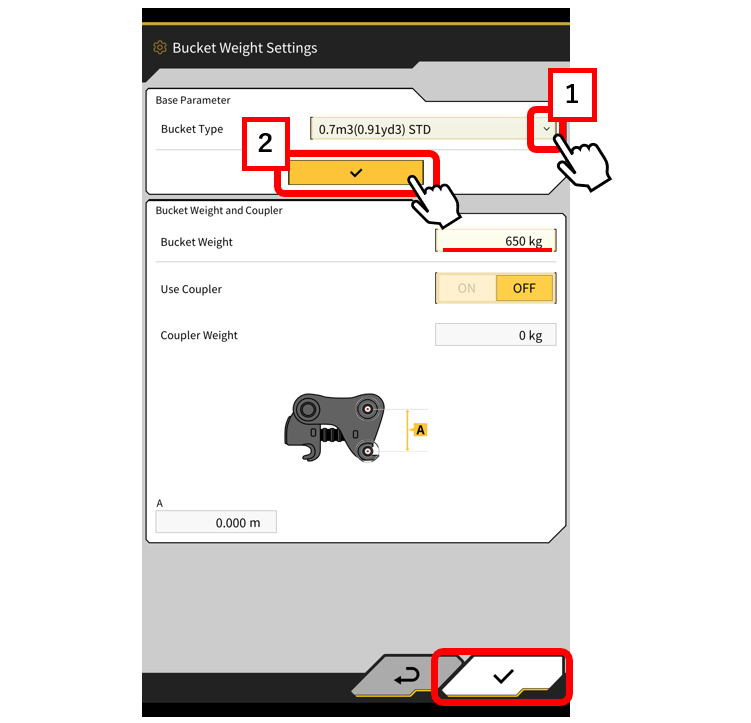

8)Stellen Sie 【"1 "das Gewicht der Schaufel】 ein und tippen Sie auf das 【"2"-Symbol】.
Wählen Sie einen Schaufeltyp, der dem verwendeten ähnlich ist, tippen Sie auf das gelbe Häkchen, bestätigen Sie, dass der Wert übernommen wurde und tippen Sie auf das weiße Häkchen, um die Einstellung abzuschließen.
*Wenn der verwendete Eimertyp nicht in der Liste enthalten ist, können Sie ihn bearbeiten, indem Sie auf den Wert tippen, der nach der Auswahl des nächstgelegenen Typs angezeigt wird.
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
Ergänzung
Bei Verwendung eines Kupplungsstücks

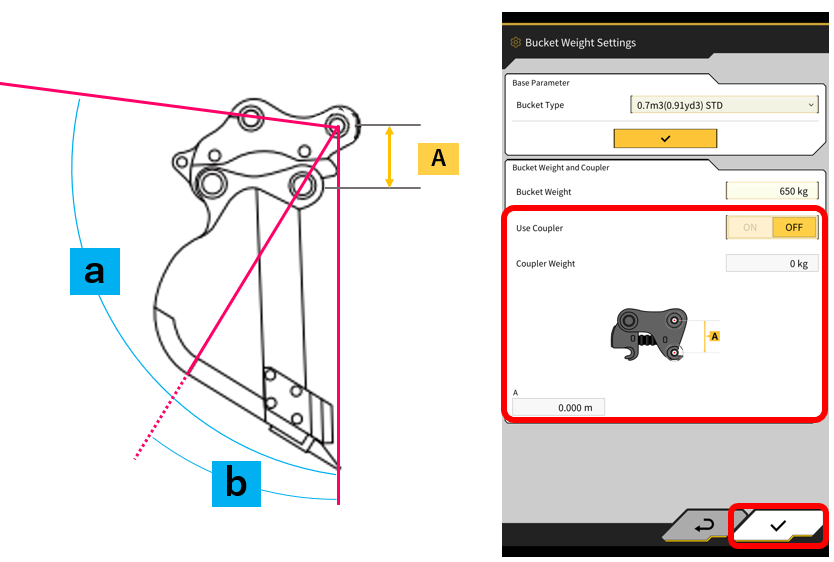

Wenn ein Wechsler verwendet wird, muss die Schaufel einschließlich des Wechslers gemessen werden.
Geben Sie das Gewicht des Wechslers und den Abstand "A" zwischen den Bolzen des Wechslers ein.
Vorsichtsmaßnahmen beim Auswechseln der Zahnlänge

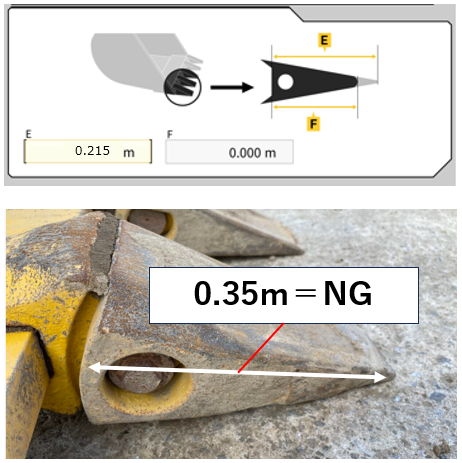

Wenn beim Austausch der Zahnlänge die Zahnlänge größer ist als die zuvor verwendete, muss der Löffel neu kalibriert werden.
Beispiel: Wenn die ursprüngliche Zahnlänge 0,25 m beträgt und die neue Zahnlänge länger ist, wird die Genauigkeit beeinträchtigt.
Bei Verwendung eines Schräglöffels
Es wird empfohlen, die Zahnlänge auf der Grundlage des Schweißpunktes einzustellen.
