Einrichten des Nutzlastmessgeräts in einem Tablet

Einleitung

In diesem Artikel wird beschrieben, wie man eine mit Retrofit ausgestattete Baumaschine so einrichtet, dass das Gewicht des ausgehobenen Bodens auf einem Tablet angezeigt und die Beladung verwaltet wird.
Durch die Anzeige und Verwaltung des Gewichts kann die Beladung in Übereinstimmung mit der Ladekapazität des Kippers erfolgen.

Verfahren und Erläuterung

Nutzlastanzeige (Schaufelkonfiguration)

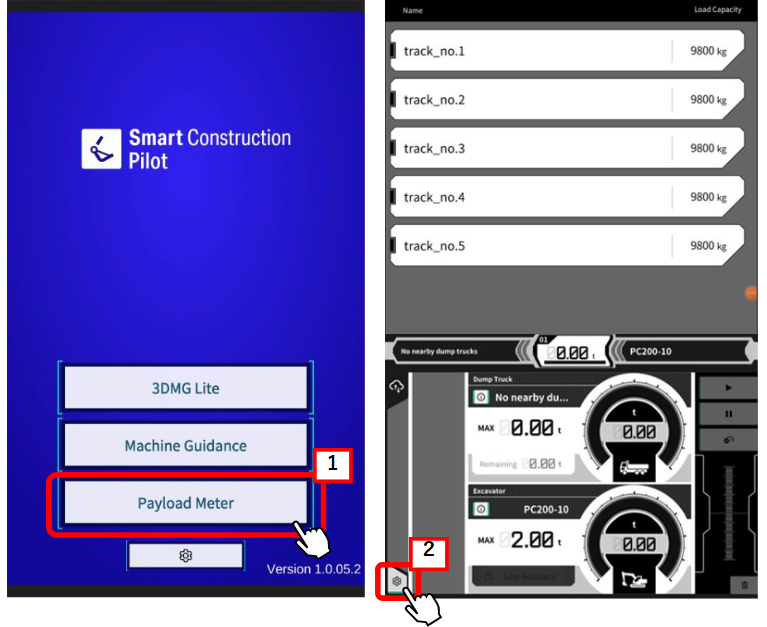

1. Starten Sie die Anwendung, wählen Sie 【"1 "Nutzlast-Anzeige】, und tippen Sie auf 【"2 "das Menü】.

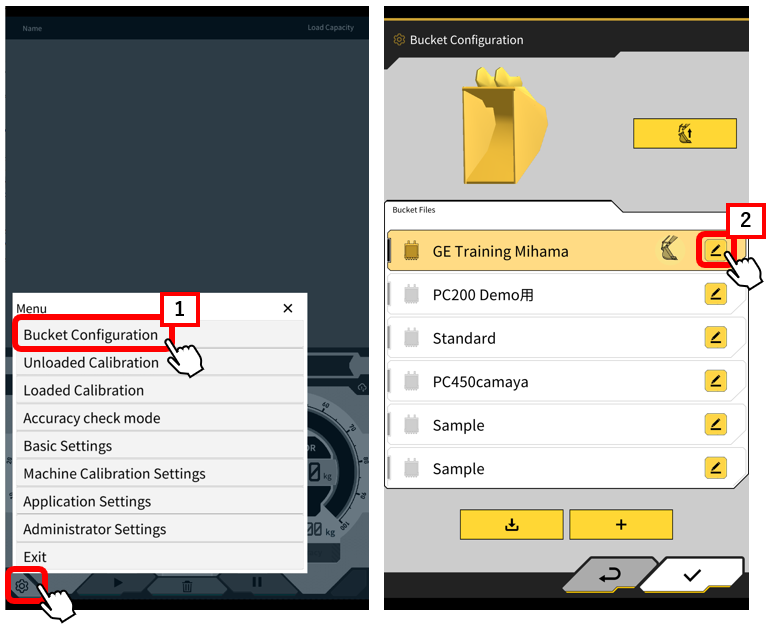

1) Tippen Sie auf 【"1 "Löffel-Konfiguration】 im Menü und überprüfen Sie die Gewichtseinstellung der verwendeten Schaufel.

Tippen Sie 【"2 "the edit button】 für den Eimer, dessen Gewicht Sie einstellen möchten.

(Der gelb gefärbte Eimer ist derjenige, der gerade eingestellt wird).

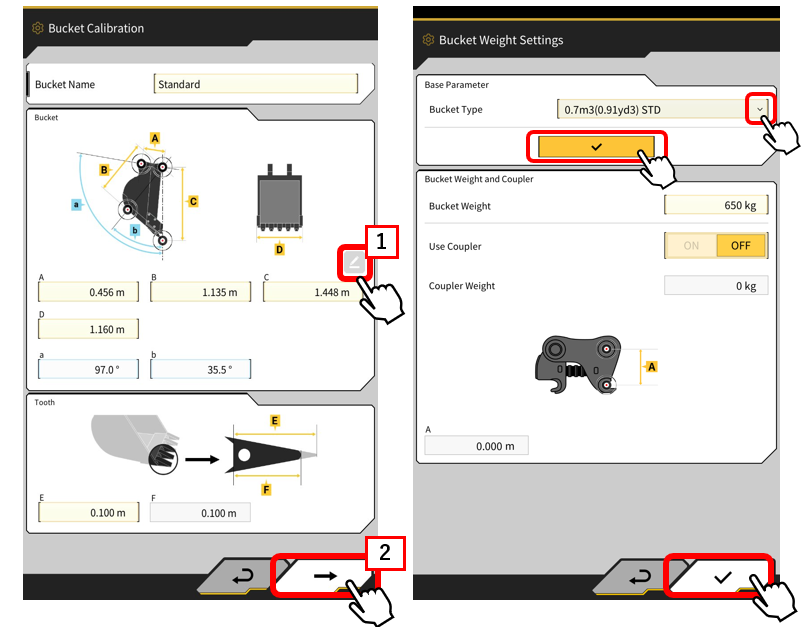

2) Tippen Sie auf das Symbol 【"1 "the edit】 im Bereich 【"2 "Buckets】, um fortzufahren.
Wenn das Gewicht bereits eingegeben wurde, tippen Sie einfach auf das Häkchen und Sie sind fertig. Wenn das Gewicht noch nicht eingegeben wurde, wählen Sie den Eimertyp aus, tippen Sie auf das gelbe Häkchen, bestätigen Sie, dass der Wert übernommen wurde, und tippen Sie dann auf das weiße Häkchen.
*Wenn die Schaufel eine Kupplung hat, geben Sie das Gewicht der Kupplung und den Abstand zwischen den beiden Stiften ein.

Nutzlast-Anzeige (Grundeinstellungen)

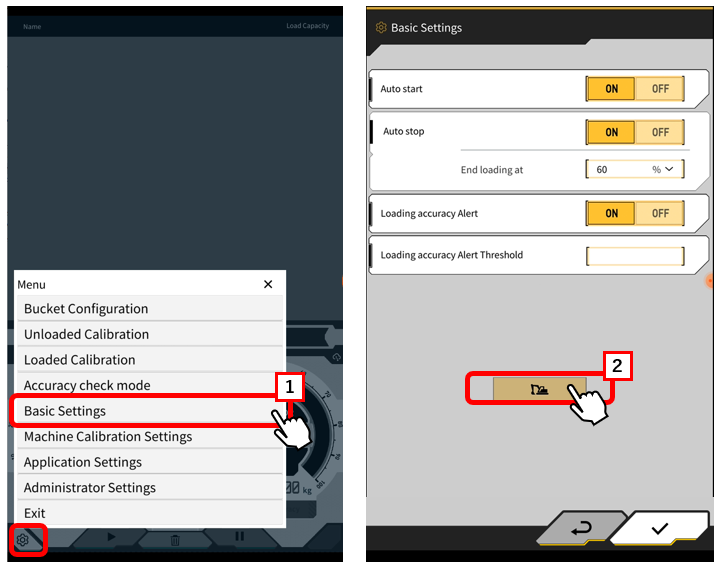

2. Tippen Sie auf 【"1 "Grundeinstellungen】 im Menü, und wenn 【"2 "the construction machine icon】 aufleuchtet, tippen Sie es an.
Wenn Sie auf das Baumaschinensymbol tippen, werden Sie zur Eingabe eines Passworts aufgefordert. Das standardmäßig eingestellte Passwort entnehmen Sie bitte dem Handbuch.

1) Konfigurieren Sie die Grundeinstellungen der Maschine
Eine Neueinstellung ist nicht erforderlich, es sei denn, die Baumaschine wurde geändert.

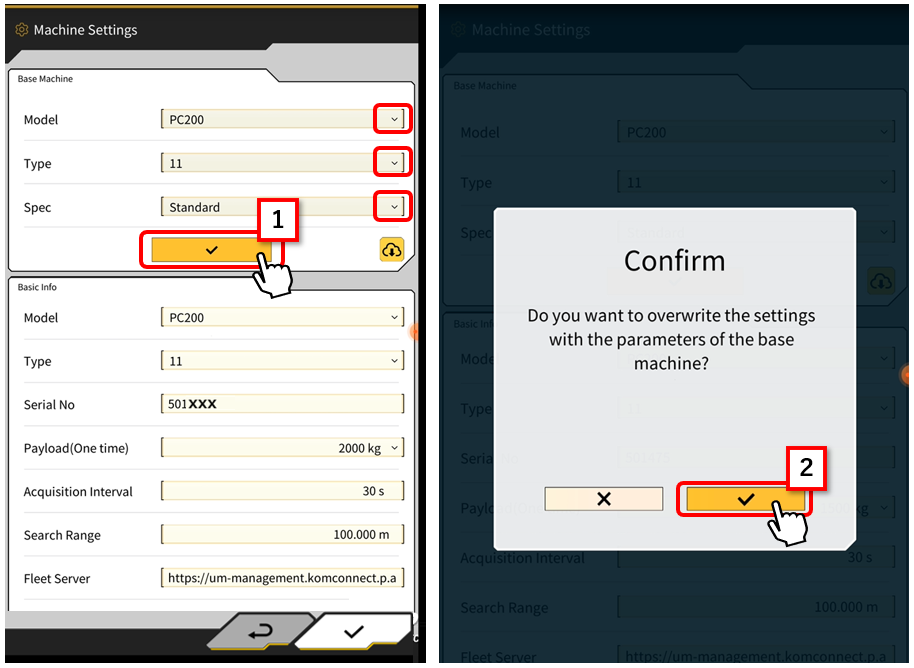

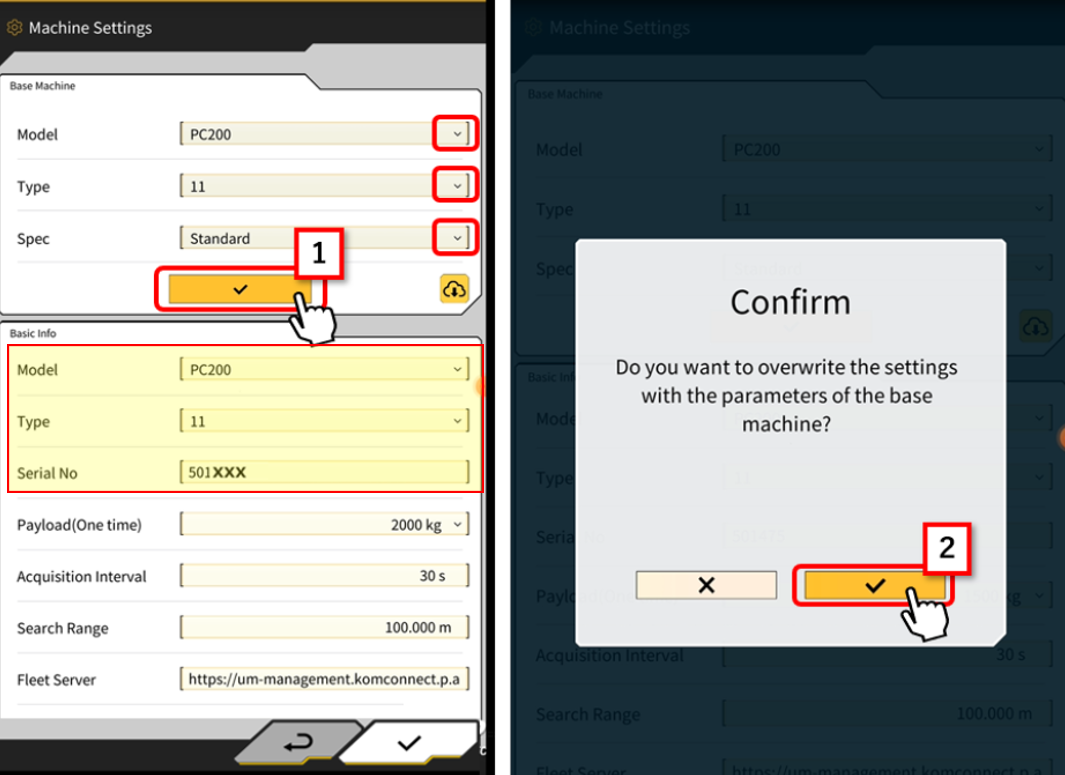

Wählen Sie ein Modell, das dem Standard der Baumaschine nahe kommt, wählen Sie einen Typ, der dem gewählten Modell entspricht, wählen Sie die Spezifikationen der Baumaschine und tippen Sie 【"1 "das Häkchen】.
Wenn das Modell korrekt ist, tippen Sie auf 【"2 "das Häkchen】 in der gelben Bestätigungsanzeige, um den Parameter zu überschreiben.

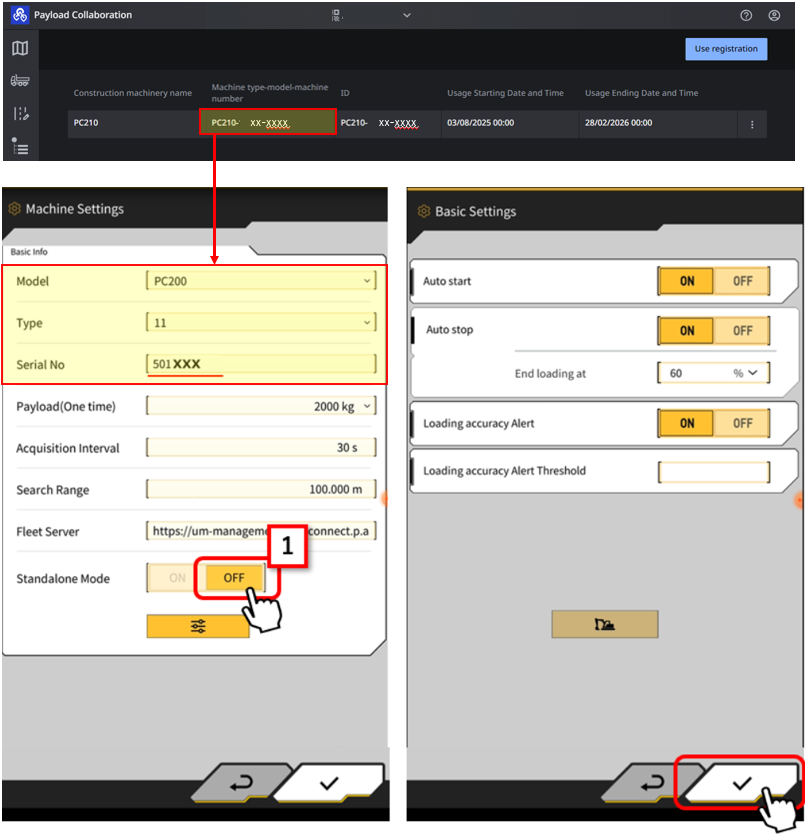

2) Ändern Sie die Seriennummer in den Basisinformationen auf die tatsächliche Maschinennummer (Standard ist 9999).

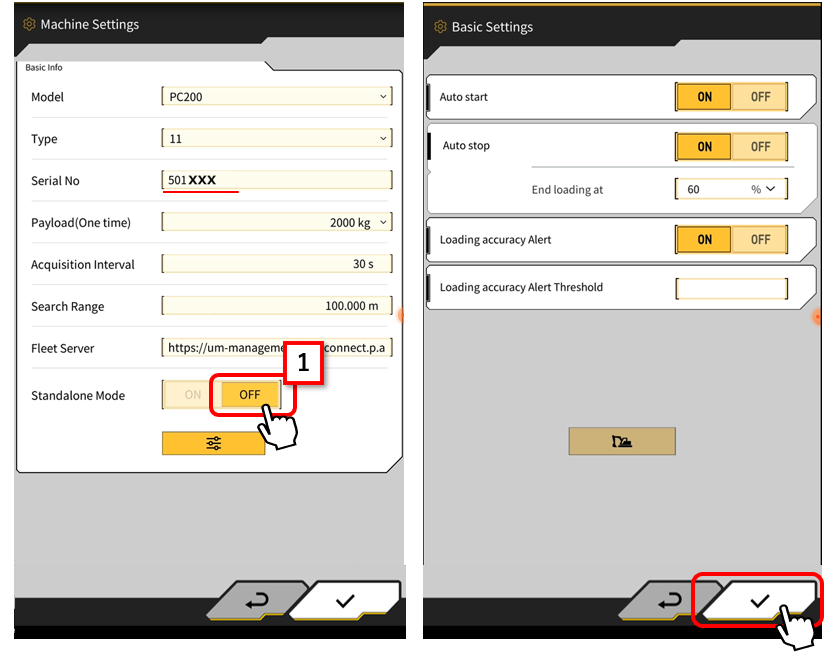

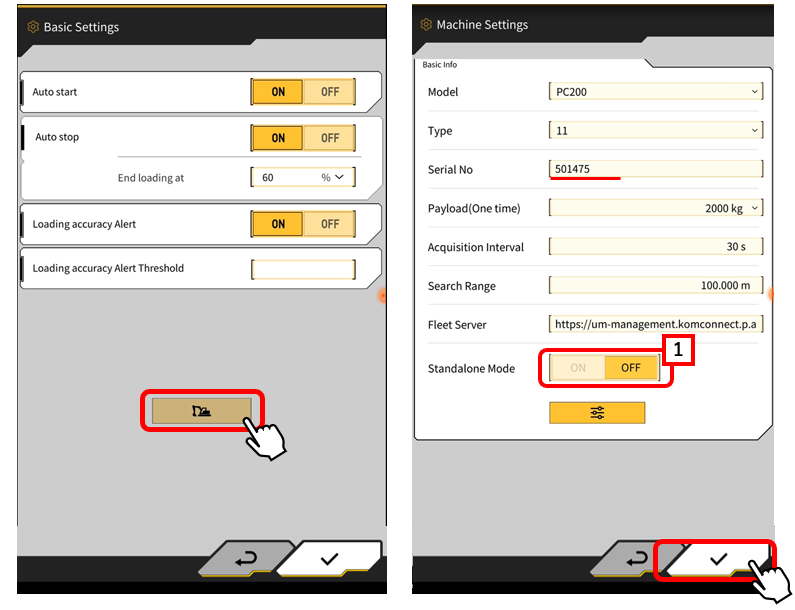

Schalten Sie 【"1 "Eigenständiger Modus】 aus, und tippen Sie auf das Häkchen.
Kehren Sie zum Bildschirm Grundeinstellungen zurück und tippen Sie das Häkchen erneut an.

Nutzlast-Anzeige(Unbelastete Kalibrierung)

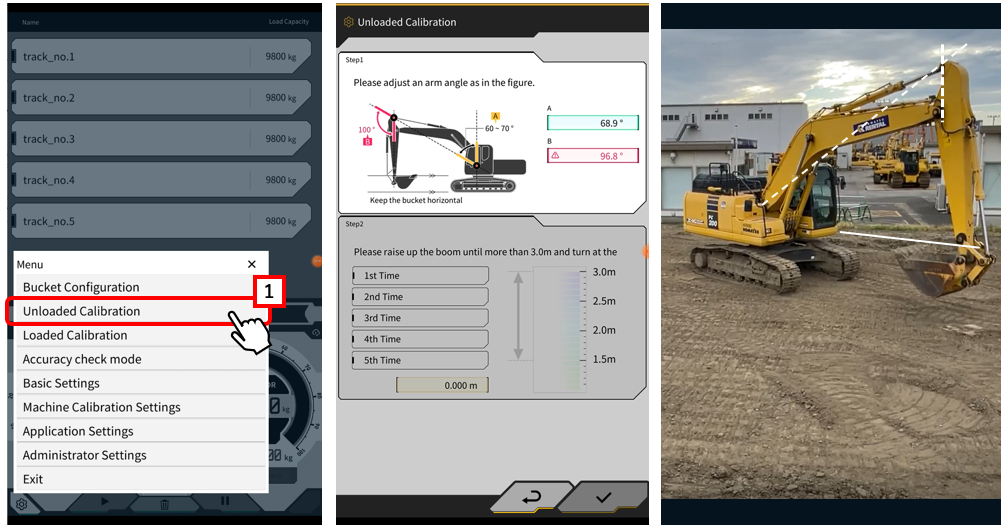

3. Nachdem Sie die obigen Einstellungen überprüft und vorgenommen haben, tippen Sie auf 【"1 "Unbelastete Kalibrierung】 im Menü, und stellen Sie den Arm- und Auslegerwinkel der tatsächlichen Maschine so ein, dass er annähernd dem Winkel der Abbildung in Schritt 1 entspricht, und stellen Sie die Schaufel parallel zum Boden ein.

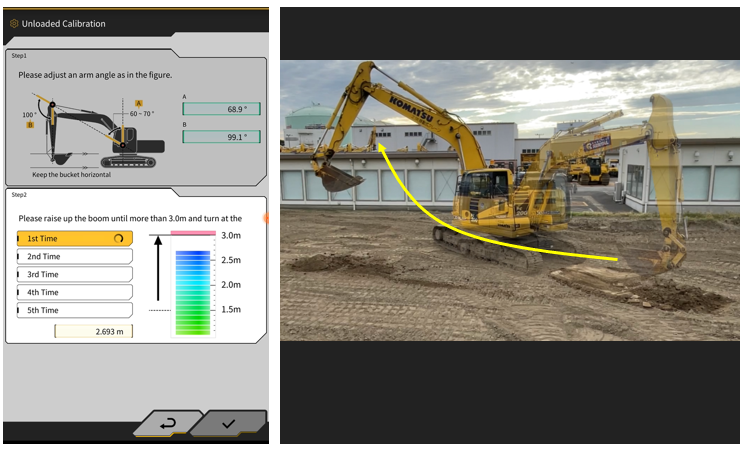

1）Nach der Einstellung des Winkels, heben Sie den Ausleger unter Beibehaltung des Arm- und Schaufelwinkels an und schwenken Sie ihn um 90°, bis eine Höhe von 3m oder mehr erreicht ist.

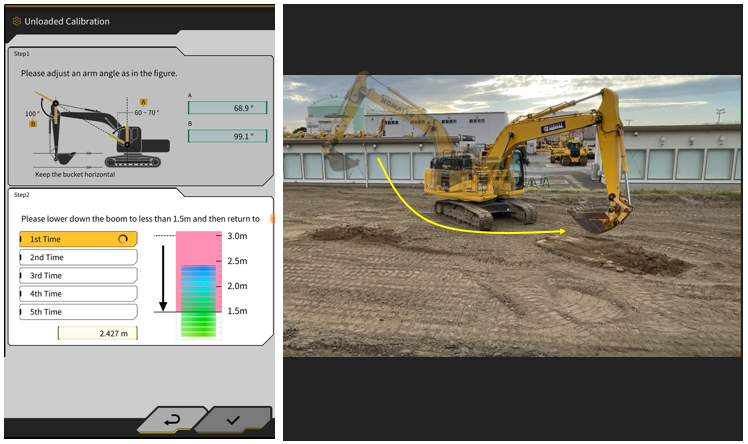

2) Wenn der Ausleger eine Höhe von 3 m oder mehr erreicht hat, wird er unter Beibehaltung des Arm- und Schaufelwinkels wieder abgesenkt und gedreht, um den Ausleger in seine ursprüngliche Position zurückzubringen.

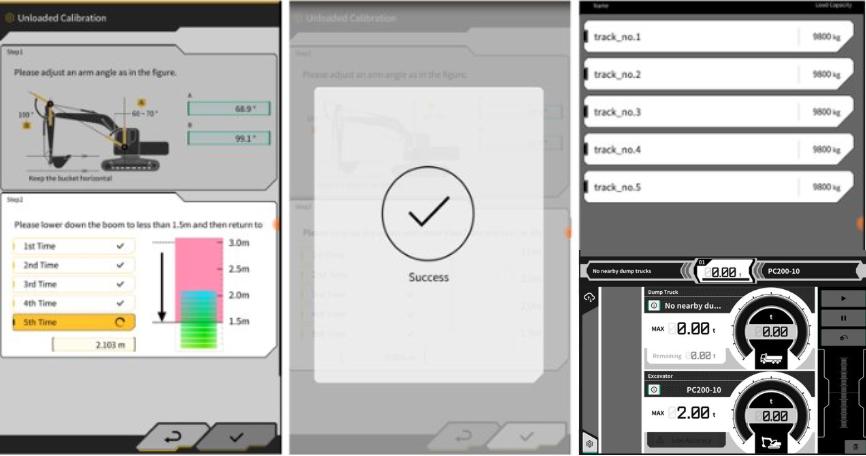

3) Wenn nach fünfmaliger Durchführung der oben genannten Vorgänge keine Probleme auftreten, wird "Erfolg" angezeigt, und die Nutzlast kann verwendet werden.


Bitte beachten Sie dieses Video.（Englisch）

Ergänzung

Beladen

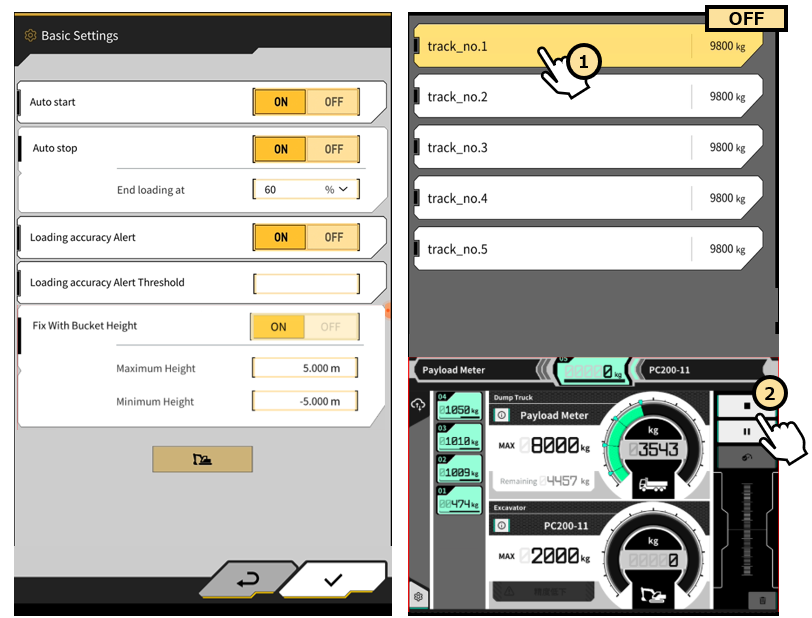

Um einen Muldenkipper zu laden, tippen Sie auf die Muldenliste① und dann auf die Abspielmarkierung➁, um die Messung zu starten.

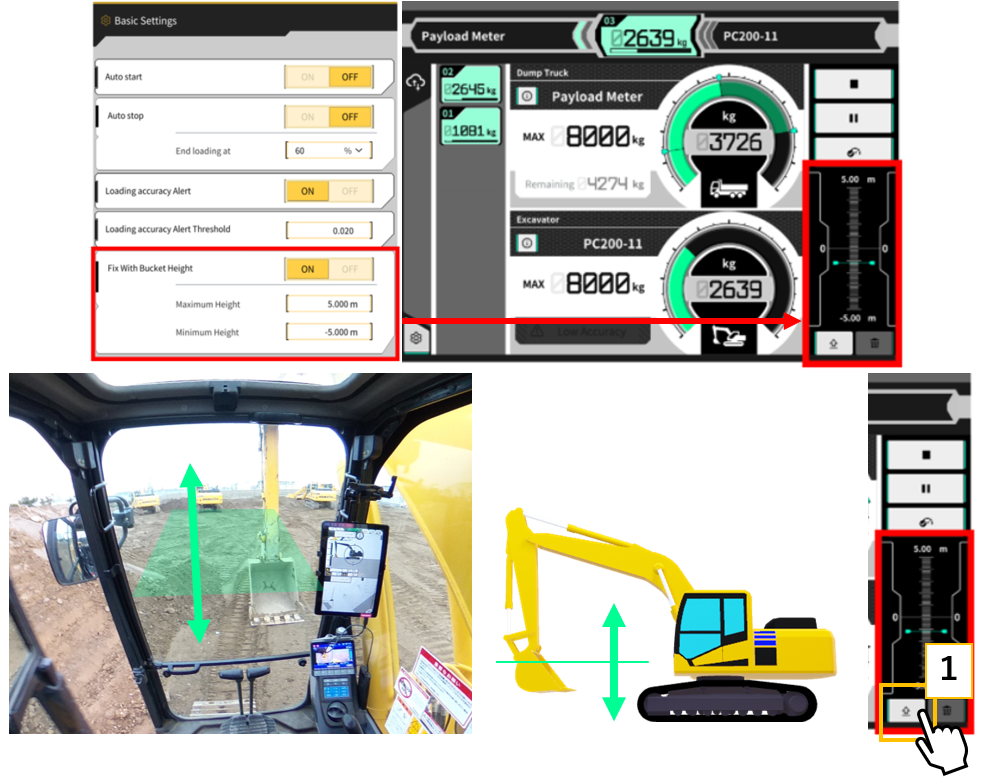

Wenn "Autostart" in den Grundeinstellungen eingeschaltet ist, wird der Ladevorgang automatisch gestartet, wenn eine Mulde ausgewählt wird.

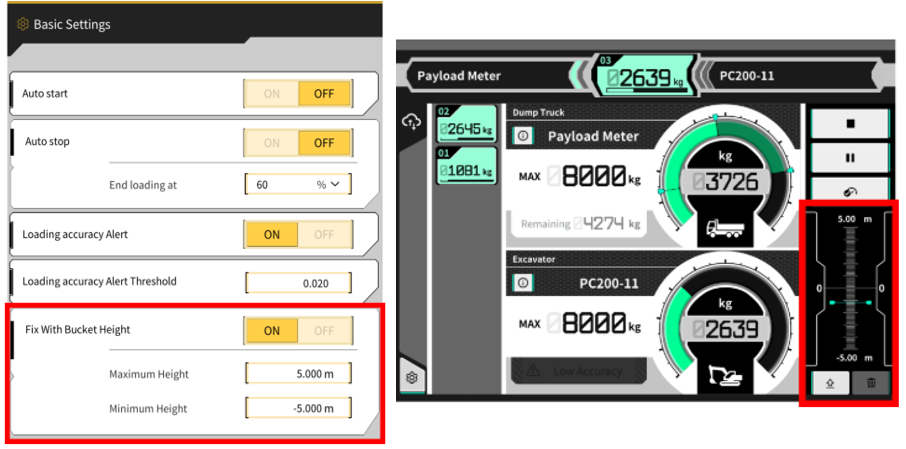

Wenn "Autostopp" eingeschaltet ist, wird der Ladevorgang automatisch beendet, wenn die maximale Grenze der Endeinstellung erreicht ist.

*Die Erfassung der Dump-Liste und die Verwaltung der Ladeergebnisse müssen im Voraus vom Administrator aus einer anderen Anwendung (Smart Construction Fleet) konfiguriert werden.

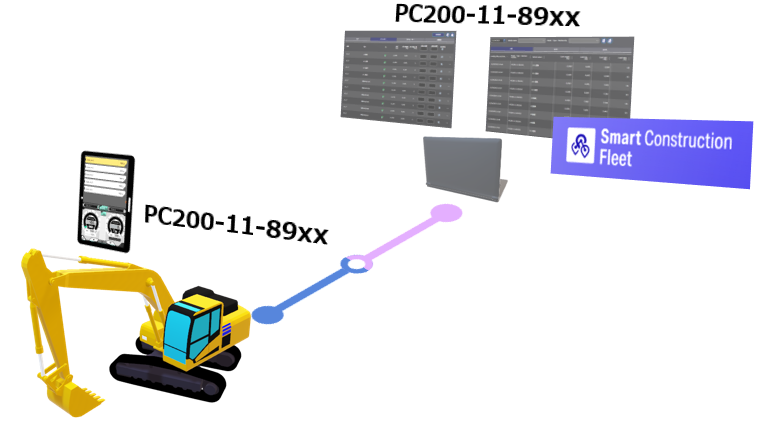

*Wenn eine Internetverbindung besteht, werden die Verladeergebnisse für jeden ausgewählten Müllcontainer in Smart Construction Fleet angezeigt.

Wenn keine Muldenliste erforderlich ist (Eigenständiger Modus)
Auch wenn eine Dump-Liste nicht verfügbar ist oder nicht vorbereitet werden kann, kann ein Standard-Dump (Demo-Dump) angezeigt und gewogen werden, wenn 【"1 "Eigenständiger Modus】 eingeschaltet ist.
*Die gemessenen Informationen werden nicht auf dem Server oder in Smart Construction Fleet gespeichert.
