So verwenden Sie die Lenkungsanzeigefunktion

Einleitung

In diesem Artikel wird detailliert erklärt, wie eine Vorsichtsmaßnahme und ein horizontaler Abstand auf der Grundlage der von der 3DMG-Baumaschine verwendeten Linien in der Draufsicht angezeigt und konstruiert werden können.
Indem er die Linien in der ausgewählten Draufsicht in der Tablet-Anwendung zum Aushub verwendet, kann der Bediener selbst mit dem Bau auf der Grundlage der Linien fortfahren.
*Die Tiefeneinstellungen müssen separat angepasst werden.

Verfahren und Erläuterung

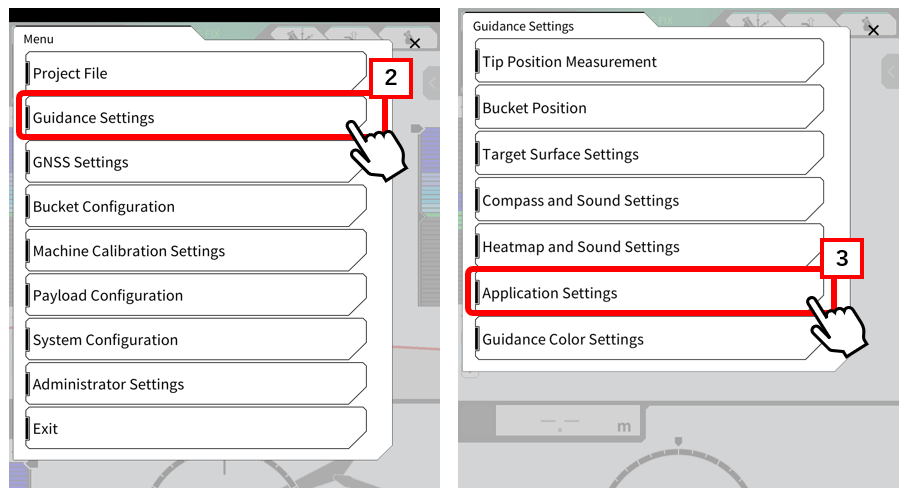

１．Wählen Sie 【"1" Getriebemarke】 und wählen Sie 【"2" Einst. f. Anleit.】 und tippen Sie 【"3 "Anwendungseinstellungen】.

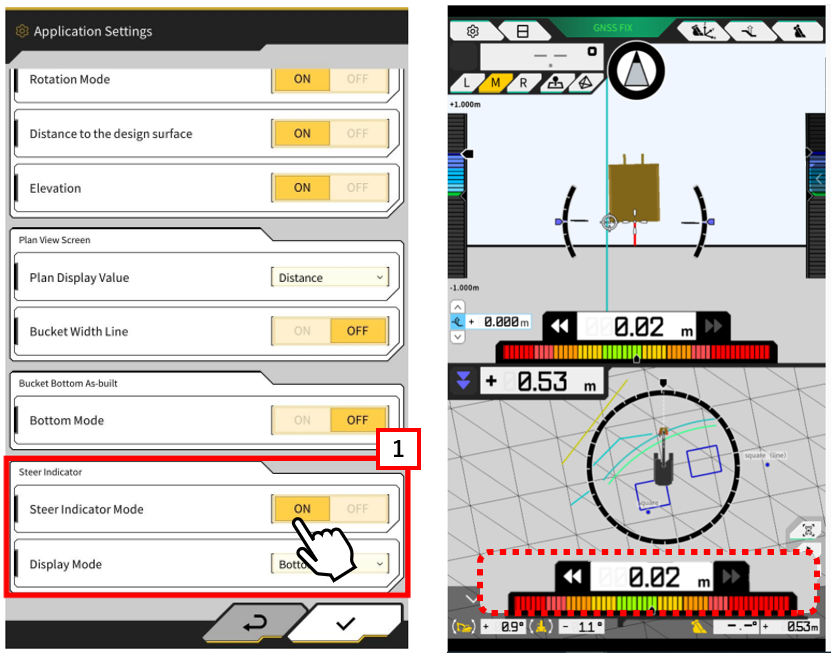

2. Schalten Sie 【"1" Lenkungsanzeiger-Modus】 in den Anwendungseinstellungen ein und wählen Sie den Anzeigemodus.
Anzeigemodus: Im Falle des 2-Bildschirm-Layouts können Sie die Anzeigeposition der Anzeige von oben oder unten auswählen.

3. Tippen Sie auf 【"1" Seitenmenü】, wählen Sie die obere Ansichtsebene in der Projektdatei und wählen Sie die Schneideposition, die für die Führung verwendet werden soll, aus L, M und R.

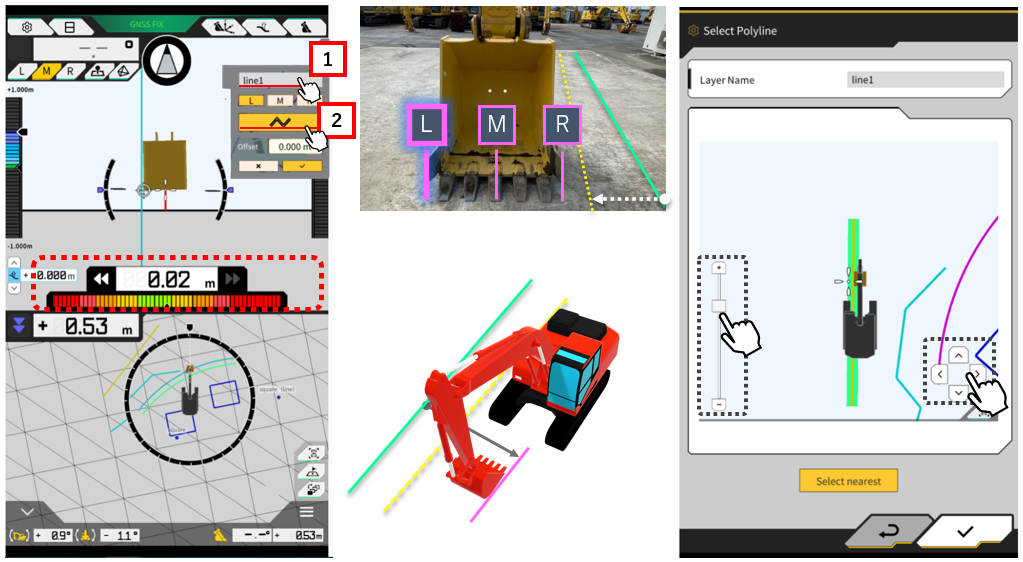

4. Tippen Sie auf die Schaltfläche Linienauswahl und wählen Sie die 【"2"-Linie】aus der Ebene, die für die Führung verwendet werden soll.
Tippen Sie auf dem Bildschirm für die Linienauswahl auf den Zoom-Schieberegler und den Querbalken, um die zu verwendende Linie anzufahren.

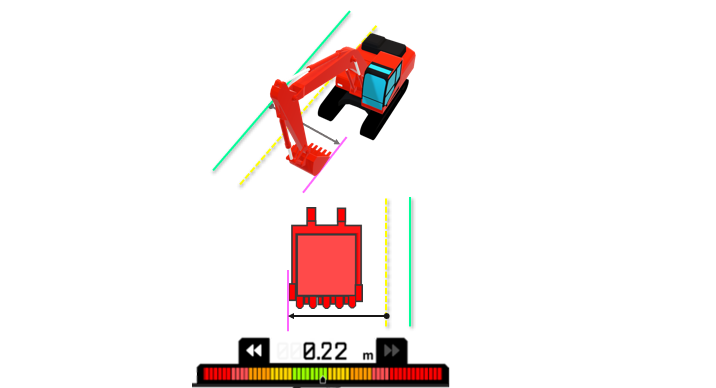

*Erstellen Sie bei Bedarf eine Offset-Linie (z.B. gelb), indem Sie den Betrag des Offsets von der ausgewählten Ansichtslinie (z.B. grün) eingeben.

Ergänzung

・Steer Indicator Sound Settings
・Steuerungsanzeiger-Toneinstellungen

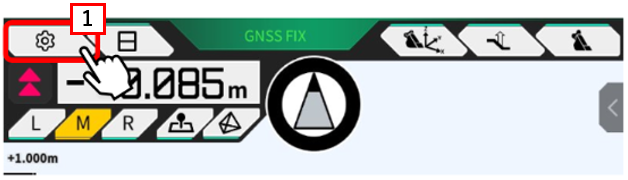

1. Tippen Sie auf das Zahnradsymbol, wählen Sie "Einstell. f. Anleit." und tippen Sie dann auf "Lenkungsanzeige und Toneinstellungen".
*Bitte schalten Sie den Lenkrichtungsanzeigermodus zuvor in den Anwendungseinstellungen ein.

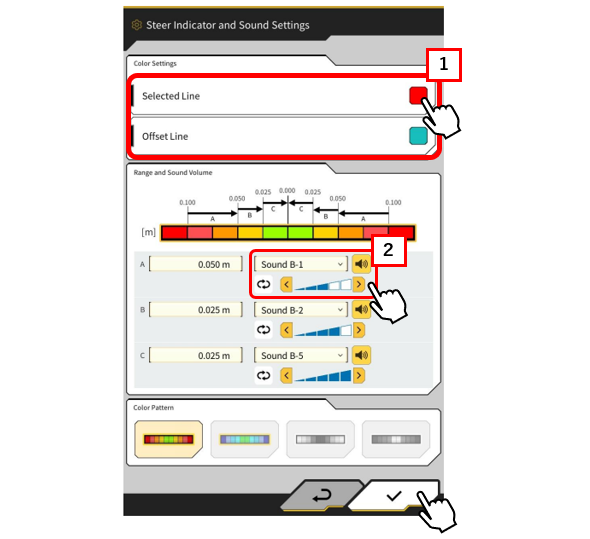

1) 【"1" Ausgewählte Linie und Versatzlinie】ist in der von Ihnen eingestellten Farbe hervorgehoben.

2)【"2" Bereich u. Lautst.】 ändert den Anzeigebereich, die Farbe und den Ton, wenn die zur Führung verwendete Schneide in den eingestellten Bereich eindringt.

・Pattern of offset amount

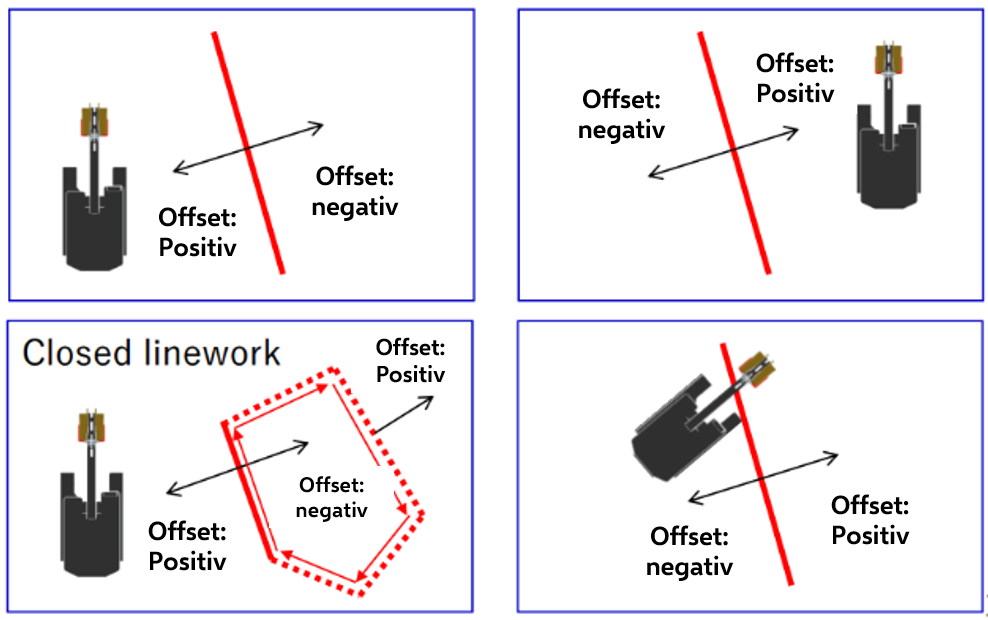

Variiert in Abhängigkeit von der Selbstpositionierung der ausgewählten Linie/Bauausrüstung.
