Wie man erstellen Sie die Geofence-Daten

Einleitung

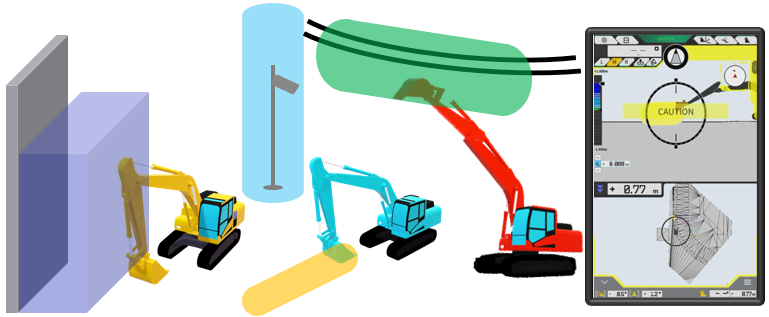

In diesem Artikel wird detailliert erklärt, wie Sie einen Geofence erstellen, um mit Ihrer 3DMG-Baumaschine frei Kontaktgefahrenbereiche und Abweichungsverhinderungsbereiche festzulegen.
Durch das Einrichten eines Geofence werden Sie gewarnt, wenn Sie sich einem Geofence-Bereich nähern, und der Bereich kann deutlich angezeigt werden.
Die Tablet-App gibt ein akustisches Warnsignal aus, um den Bediener auf die Gefahr aufmerksam zu machen.

Die Geofence-Funktion funktioniert je nach Umgebung und Einsatzbedingungen möglicherweise nicht richtig.
Bitte vertrauen Sie nicht zu sehr auf die Funktion und verwenden Sie sie nur, wenn Sie die Funktion und die Nutzungsbedingungen verstanden haben.
Zurzeit nicht verfügbar für 2DMG mdoe, 2 Piece Boom und Swing Boom.

Verfahren und Erläuterung

Aktivieren des Geofence-Modus

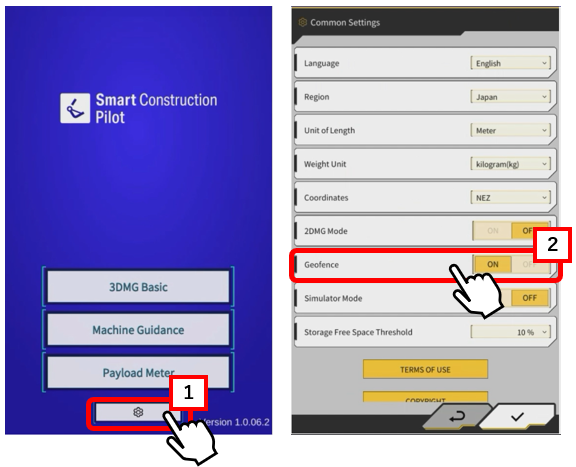

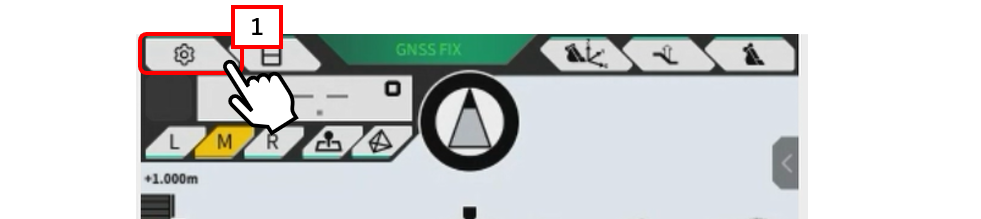

1. Öffnen Sie "select screen", tippen Sie auf 【"1" common setting button】 mit dem Zahnradzeichen, schalten Sie 【"2" Geofence】 ein und tippen Sie auf das Kontrollkästchen.

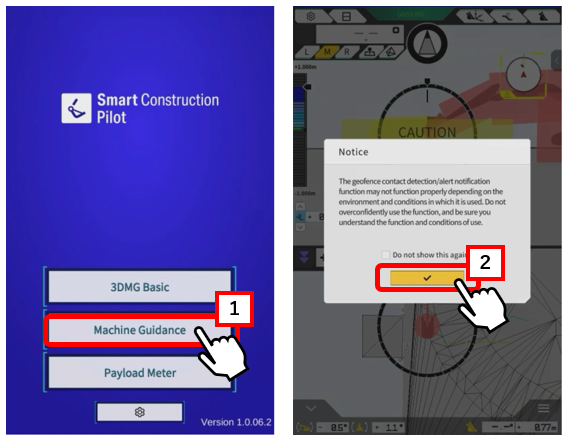

2. Wählen Sie 【"1" Machine Guidance】und 【"2 "überprüfen Sie den auf dem Bildschirm angezeigten Hinweis.】

Grundeinstellungen für den Geofence-Modus

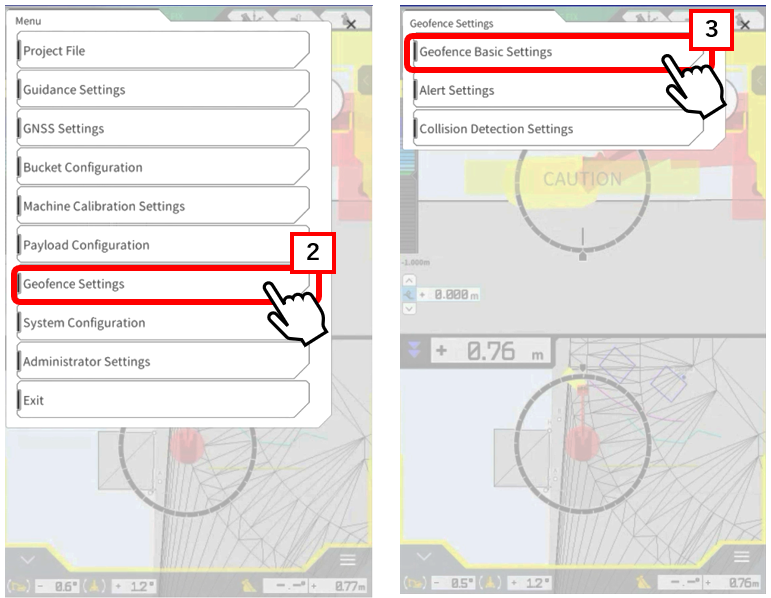

1. Tippen Sie auf 【"1" Menütaste】, wählen Sie 【"2" Geofence Settings】 im Menü, und wählen Sie dann 【"3" Geofence Basic Settings.】

2. Wählen Sie 【"1" Geofence Type】 und fahren Sie mit dem nächsten Schritt fort, um 【"2" Basic settings (Radius, Height, 2D or 3D, Alert type, Detection interval, Transparency, and Color.)】
*Als Referenz ist hier die Vorgehensweise für den Kreistyp

Der Wandtyp ist nur in 3D verfügbar, mit Standardeinstellungen für Dicke und Höhe.
Für den Linientyp, nur 3D-Typ, können Sie den Radius auf die Mittellinie setzen, wenn Sie Punkt A und Punkt B verbinden.

3. Nach den Grundeinstellungen, stellen Sie 【"1" Alert Settings】 für Geofence Intrusion, und 【"2" Detection Range for each part of the construction machine】 für die Schubdetektionseinstellungen.

Alarmeinstellung: Leuchtet auf und ertönt auf dem Bildschirm, wenn die Maschine einen Geofence-Bereich erkennt, der von der Maschine erstellt wurde.

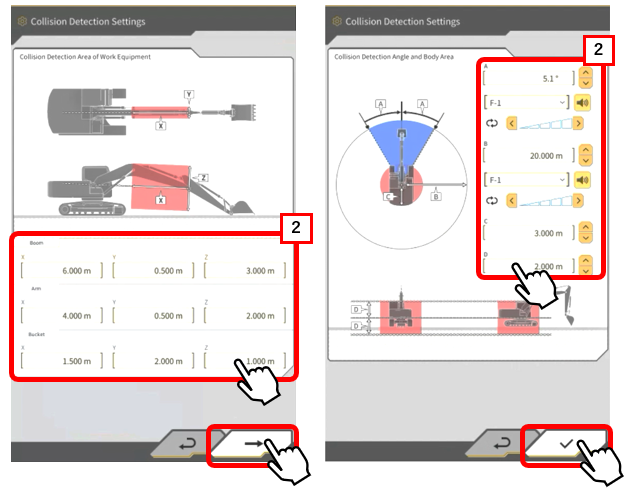

Einstellung der Kollisionserkennung: Messen und stellen Sie den Erfassungsbereich von Ausleger, Arm und Schaufel gemäß der Abbildung ein.
X: Länge Y: Breite Z: Vertikale Breite
A: Winkelbereich des Drehbereichs
B und C: Radius vom Mittelpunkt des Maschinenkörpers
D: Vertikale Höhe in Bezug auf den Drehrahmen

Erstellen eines Geofence

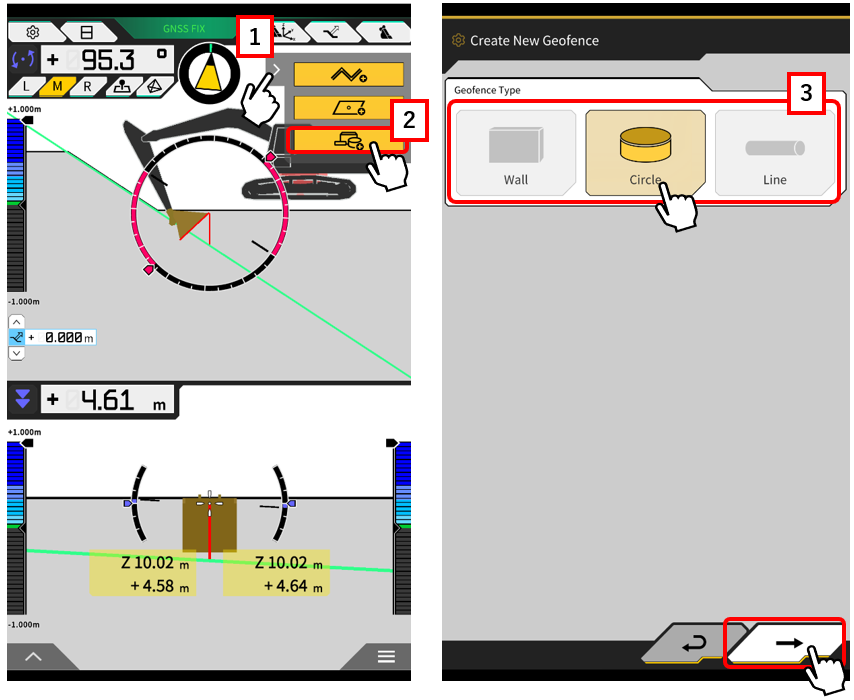

1. Tippen Sie auf 【"1" das Shortcut-Symbol,】 wählen Sie dann das 【"2 "Create Geoid Fence-Symbol,】【"3" wählen Sie die Art des Geoidzauns】, die Sie erstellen möchten, und fahren Sie dann fort.

2. Bestätigen Sie, dass Sie den Namen, die einzustellende Vorsicht und die erforderlichen Eingabewerte (Formabmessungen, Koordinaten usw.) eingeben, um den Geofence zu erstellen, und überprüfen Sie dann, ob der von Ihnen erstellte Geofence in der Liste angezeigt wird.

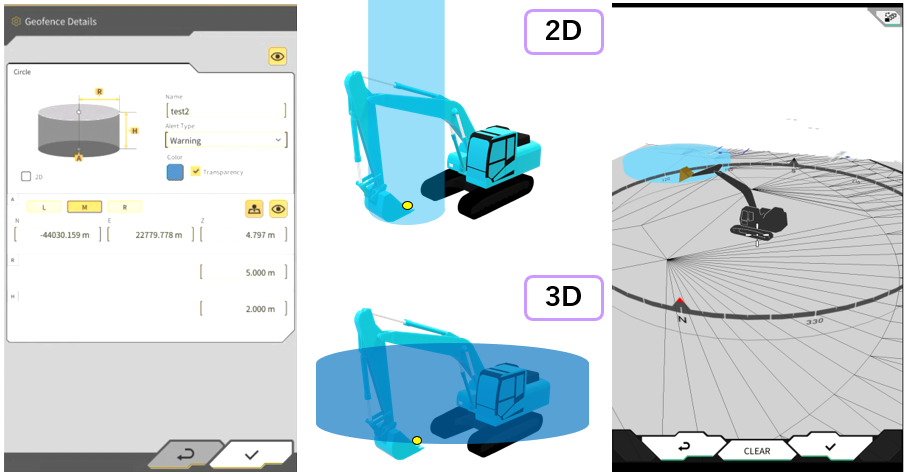

Nachfolgend ist das Verfahren für den Typ Kreis als Referenz dargestellt.
Geben Sie die Koordinaten der Schnittkante ein oder geben Sie direkt Punkte und Radius R
Für 2D: Es kann eine Kreisfläche erstellt werden
Für 3D: Sie können die Höhe der Kreisfläche festlegen

Geofence-Liste

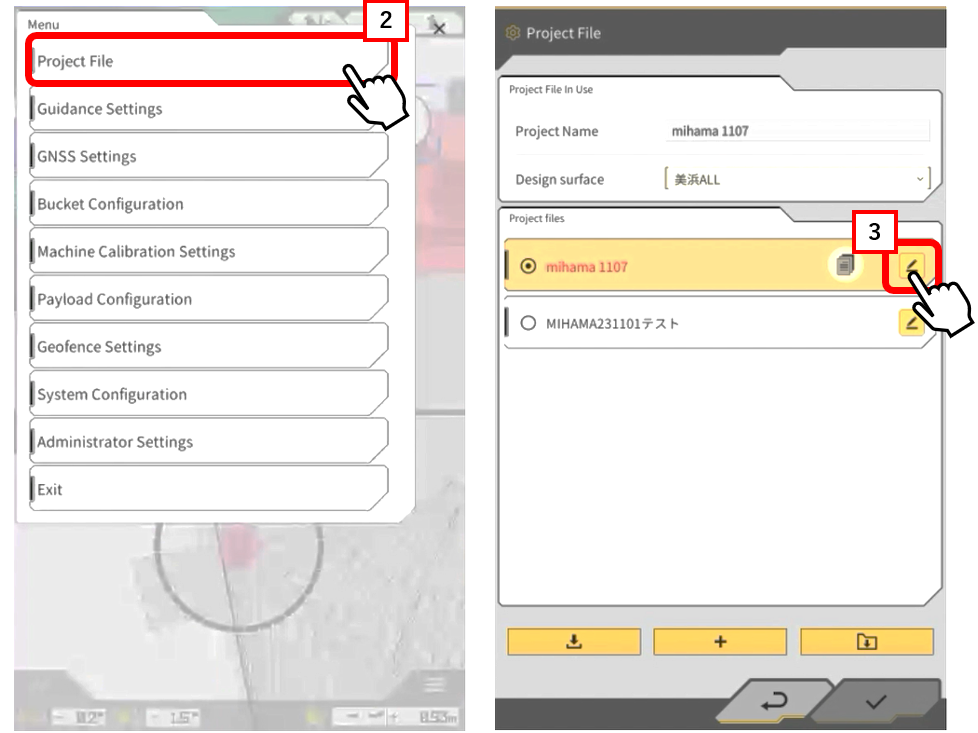

1. Tippen Sie auf 【"1" das Menü】 und wählen Sie 【"2" Projektdatei.】

2. Tippen Sie auf 【"3" das Bearbeitungssymbol】 des ausgewählten Projekts.

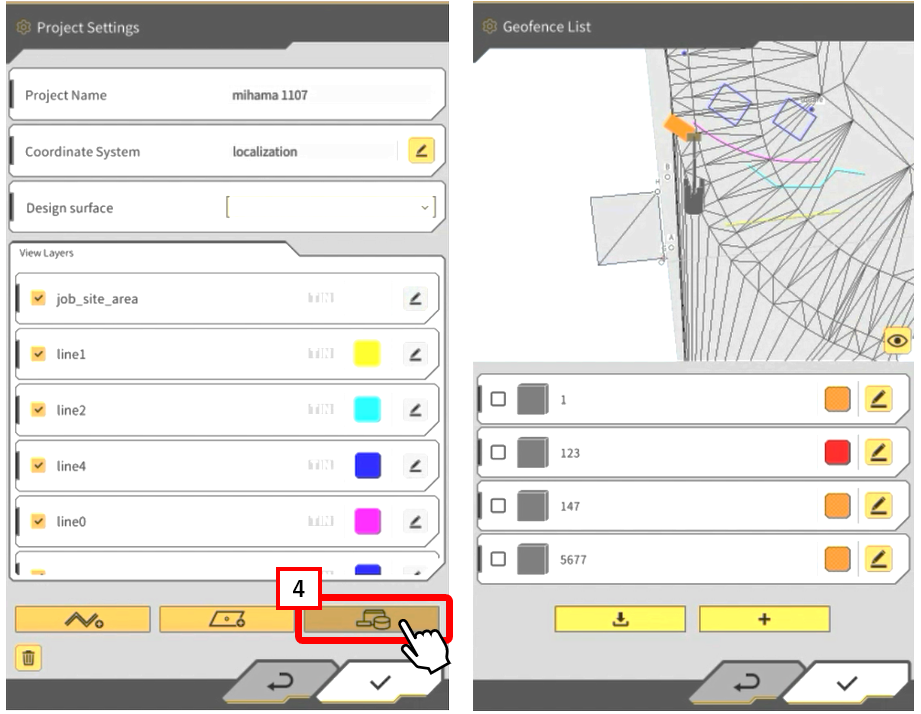

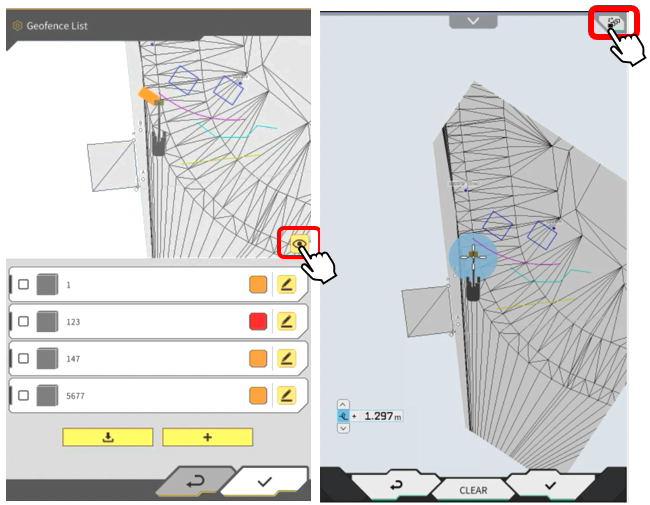

Tippen Sie auf 【"4" das Geoidzaun-Symbol】, dann wird die erstellte Liste angezeigt.

Tippen Sie auf das Symbol, um die Ansicht der von Ihnen erstellten Formen zu bestätigen.

4. Wie prüfen

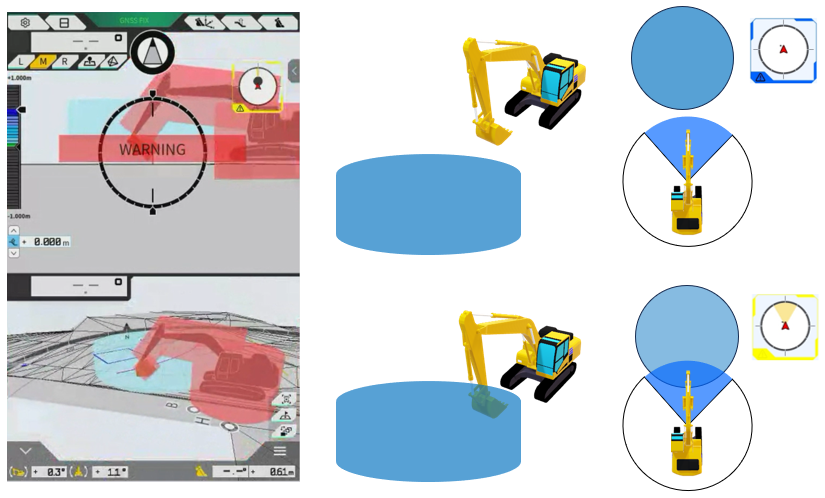

 Wenn ein Geofence mit eingestellter Kollisionserkennung eingegeben wird, wird eine Warnung generiert und der Bediener wird gewarnt.

Ergänzung

Geofence-Modelle

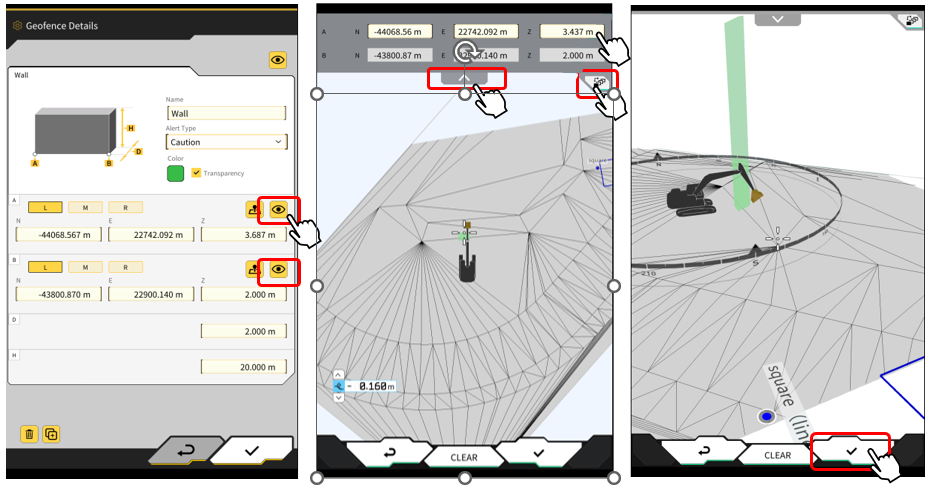

Für den Typ Mauer

Nach Eingabe der Koordinaten (Schnittkantenpunkt oder Direkteingabe) bestimmen Sie Länge und Breite.

Geben Sie die Höhe (H) ein, um die Höhe der Mauer zu bestimmen.

Die Höhe kann mit Hilfe eines Versatzes angepasst werden.

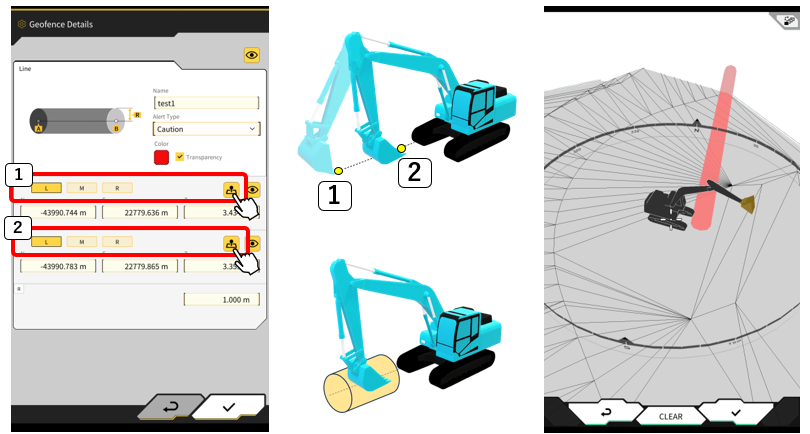

Für den Typ Linie

Ermitteln Sie die Punkte A und B von den Schnittkantenpunkten oder durch Direkteingabe und bestimmen Sie den Radius, der auf der Linie zwischen den beiden Punkten liegt.

Für die Höhenanpassung ist ein Offset verfügbar.

Anzeigefunktion des Erkennungsbereichs

Einstellung der Erkennungsbereichsanzeige

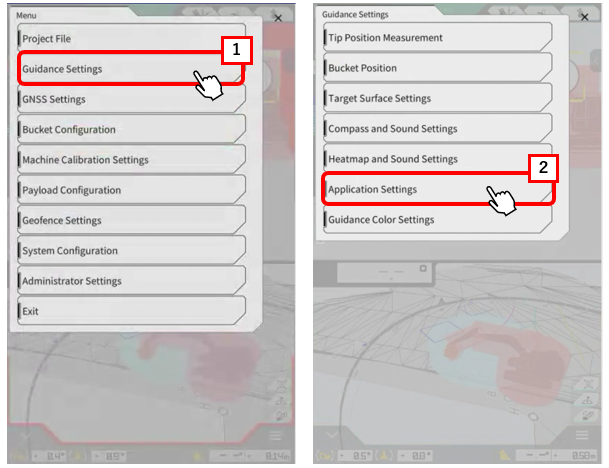

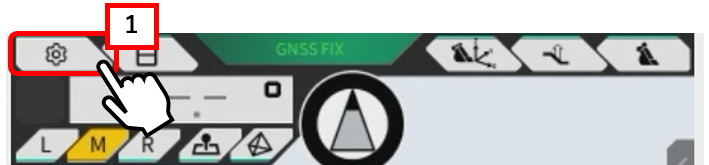

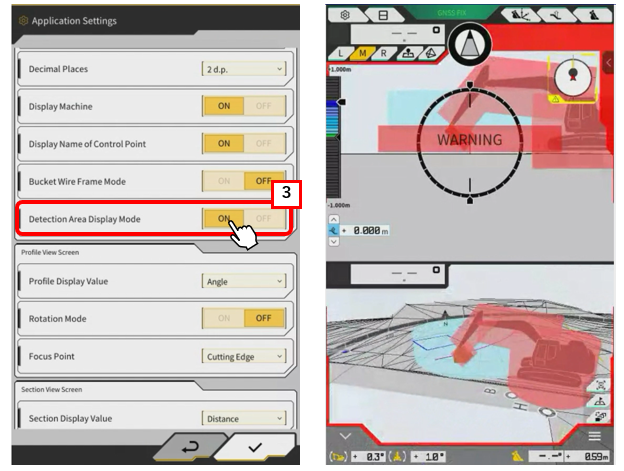

Wählen Sie 【"1 "Einst. f. Anleit.】 aus dem Menü und schalten Sie 【"3 "Anzeigemodus des Erfassungsbereichs】 auf der Registerkarte 【"2 "Anwendungseinstellungen】 ein.

Der Erfassungsbereich der Schaufel, des Arms, des Auslegers und des Körpers kann angezeigt werden.

Funktion zur Übertragung von Geofence-Daten

Sie können in Pilot (WEB) erstellte Geofence-Bereiche herunterladen und auf der Baustelle einrichten.

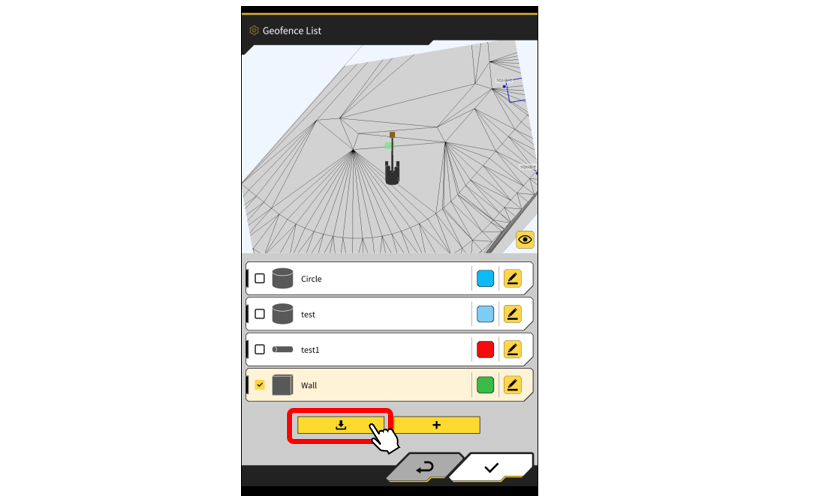

Tippen Sie auf die Schaltfläche Herunterladen, um die Geofence-Daten herunterzuladen, und bestätigen Sie, dass sie in der Liste angezeigt werden.

Für das Herunterladen ist eine Internetumgebung erforderlich.
