Einrichten eines Sperrgebiets innerhalb der Baustelle mit Hilfe eines Geofence (PilotWEB-Einrichtung)

Einleitung

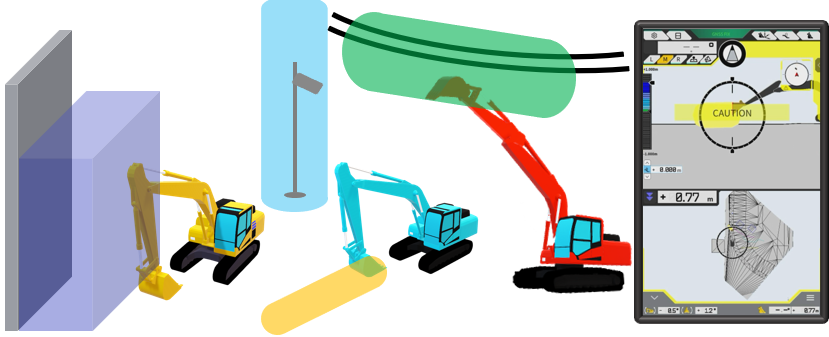

In diesem Artikel wird detailliert erklärt, wie man in PilotWEB Kontaktgefährdungsbereiche und Abweichungsverhinderungsbereiche (Geofences) auf der Baustelle einrichtet und diese mit 3DMG-Baugeräten gemeinsam nutzt.
Durch das Einrichten eines Geofence kann der Bereich klar markiert werden und Sie können gewarnt werden, wenn Sie sich einem Bereich nähern.
Die Tablet-App gibt ein akustisches Warnsignal aus, um den Bediener auf die Gefahr aufmerksam zu machen.

La fonction de géofence peut ne pas fonctionner correctement en fonction de l'environnement et des conditions d'utilisation.
Ne faites pas trop confiance à cette fonction et ne l'utilisez qu'après en avoir compris le fonctionnement et les conditions d'utilisation.
Non disponible pour 2DMG mdoe, 2 Piece Boom et Swing Boom pour le moment.

Verfahren und Erläuterung

Voreinstellung

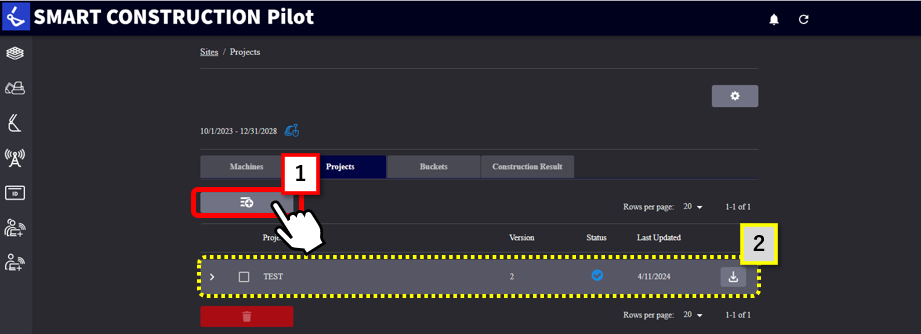

1. Importieren Sie die Konstruktionsdaten usw., die für die Konstruktion in【"1" Projekt】 in den Baustelleninformationen verwendet werden sollen und erstellen Sie 【"2" Projektdaten】 im Voraus.

Aktivieren des Geofence-Modus

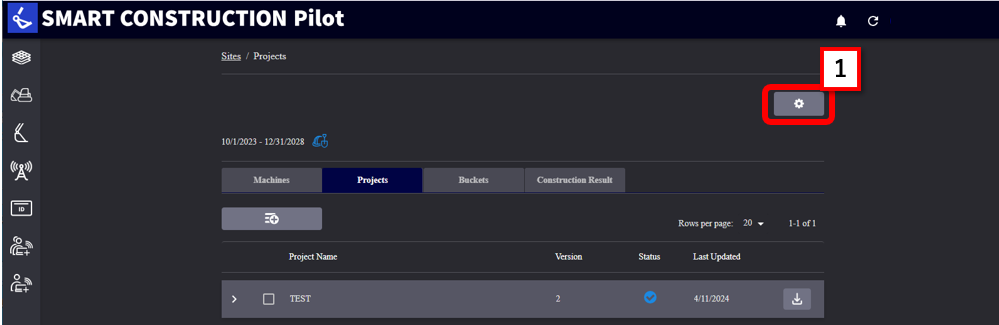

1. Wählen Sie das Projekt aus und klicken Sie auf das 【"1" Zahnradsymbol】 in der oberen rechten Ecke des Bildschirms.

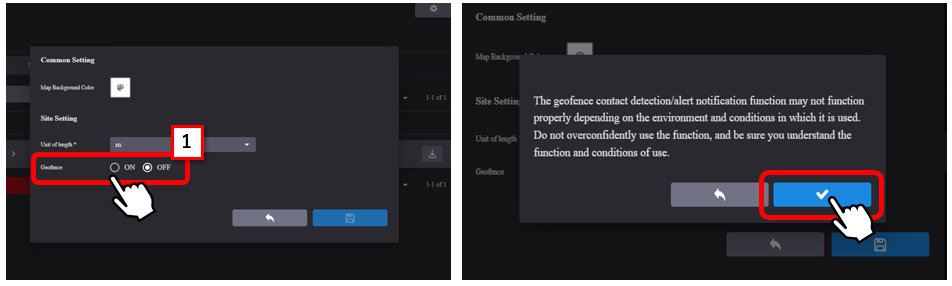

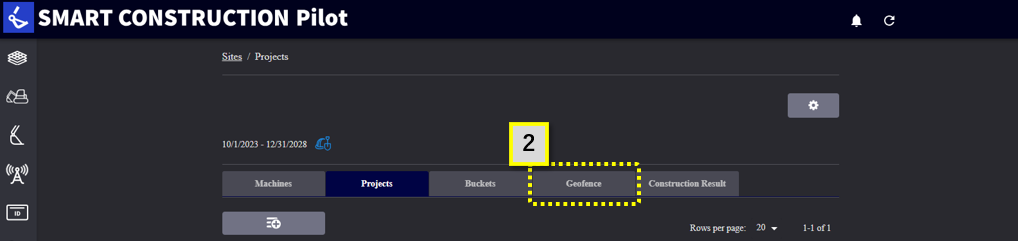

2. Aktivieren Sie Geofence in 【"1" Allgemeine Einstellungen】, und wählen Sie ein Häkchen, nachdem Sie den Hinweisen auf dem Bildschirm zugestimmt haben, dann wird 【"2" Geofence Menu】 hinzugefügt.

▼ Aktivieren und Zustimmen zum Geofence

▼ Anzeige des Geofence

Erstellen von Geofence-Daten

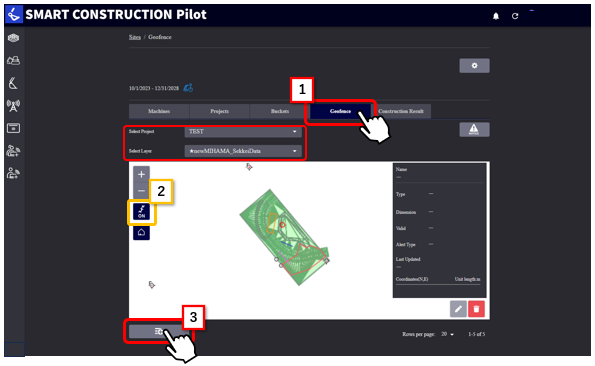

1. Wählen Sie die Registerkarte 【"1 "Geofence】, und klicken Sie auf den 【3 "Neue Schaltfläche erstellen】.

2. Wählen Sie das von Ihnen erstellte Projekt und die importierte Datenebene aus, und die Plandaten werden auf dem Bildschirm angezeigt.
Wenn Plandaten in den importierten Daten enthalten sind, klicken Sie auf das Symbol 【"2" Linienarbeit】, um die überlappende Planansicht anzuzeigen.

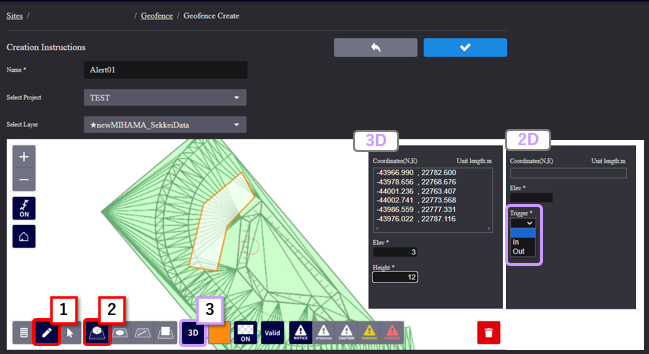

3. Nachdem Sie den Alarmnamen, das Projekt und die Datenebene ausgewählt haben, klicken Sie auf das 【"1" Punkt-Symbol】, wählen Sie den 【"2" Geofence-Typ】, wählen Sie dann die Farbe, Transparenz EIN/AUS und Geofence aktivieren/deaktivieren, und zeichnen Sie auf den Bereich.
Zeichnen: Doppelklicken Sie, um mit dem Startpunkt der Zeichnung zu kombinieren.

So erstellen Sie eine Polylinie als Referenz

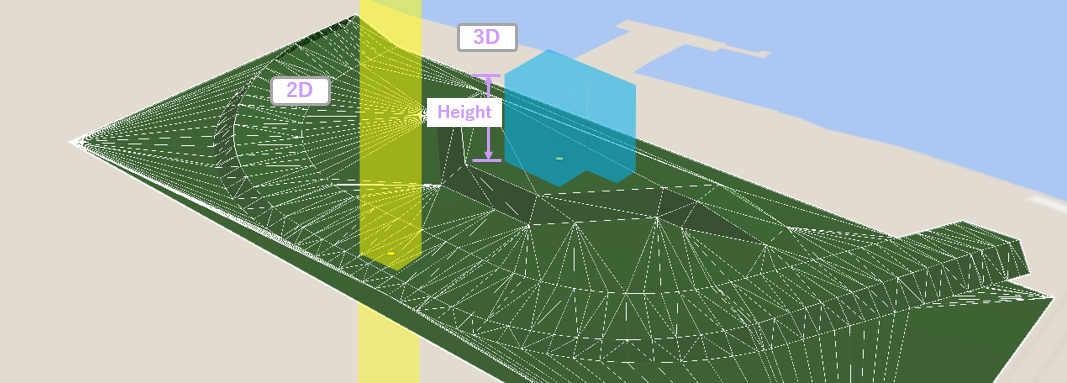

Typ 【"3"】: 2D und 3D
Nur 2D kann als Auslöser für die Warnung bei Annäherung an den Warnbereich und bei Abweichung vom Warnbereich verwendet werden.

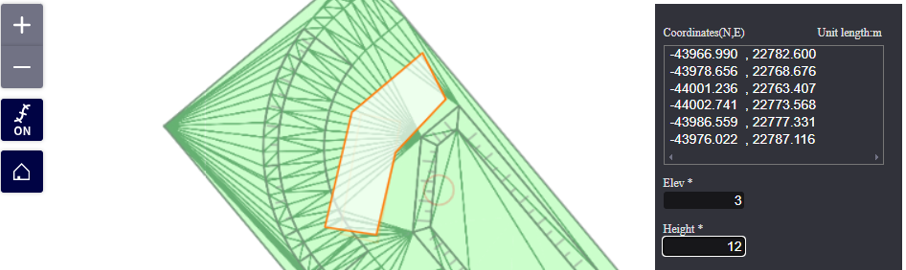

4. Geben Sie nach dem Zeichnen den Höhenwert (in Metern) ein, an dem der Alarm platziert werden soll. Bei 3D-Daten geben Sie die Höhe des Zauns ein.

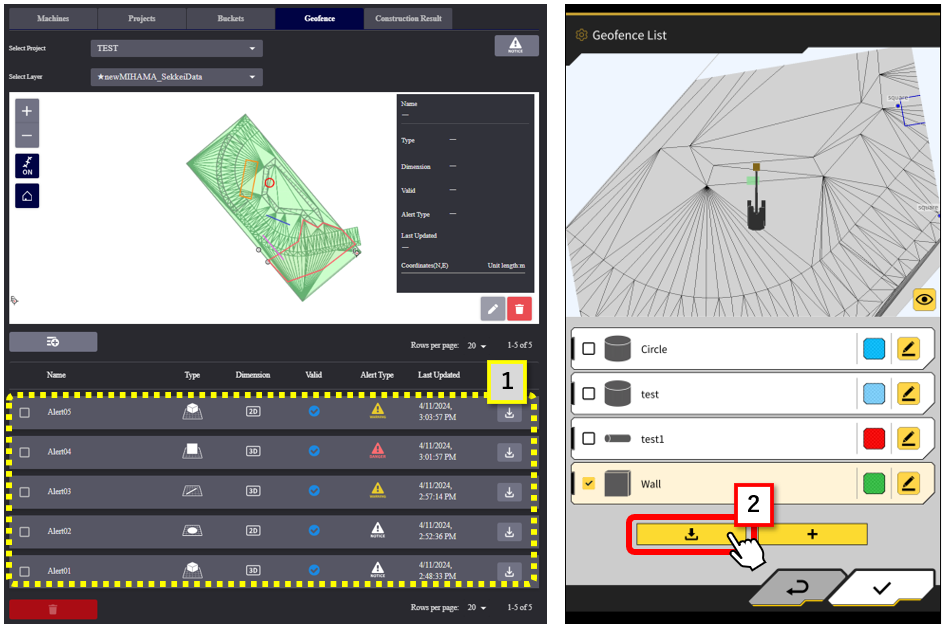

5. Der erstellte Geofence erscheint in der 【"1" geofence list】 und kann 【"2" von der Tablet-Seite】 heruntergeladen werden.
Die 3DMG-Baugeräte, die mit der Projektseite verknüpft sind, stehen zum Download zur Verfügung.

Ergänzung

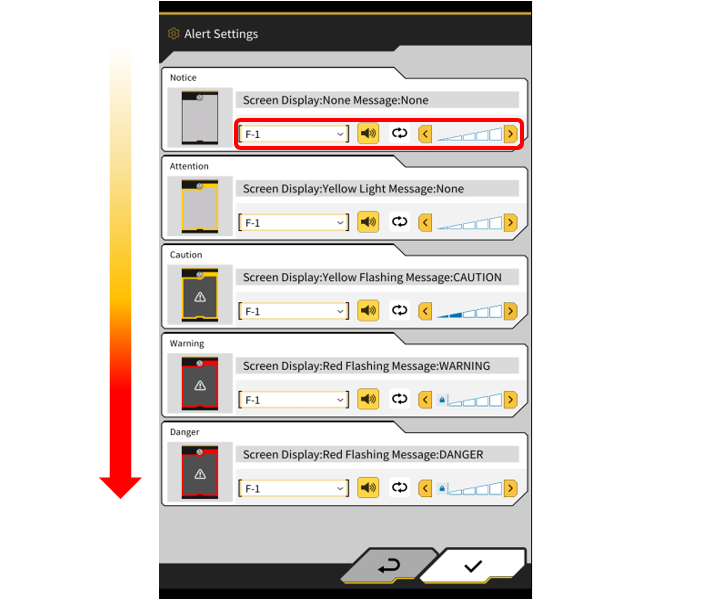

Einstellungen für Erfassungsbereich und Lautstärke
Der Bereich, in dem Baumaschinen erkannt werden, und die Lautstärke der Warnungen müssen in der Anwendung eingestellt werden.

Wie man erstellen Sie die Geofence-Daten

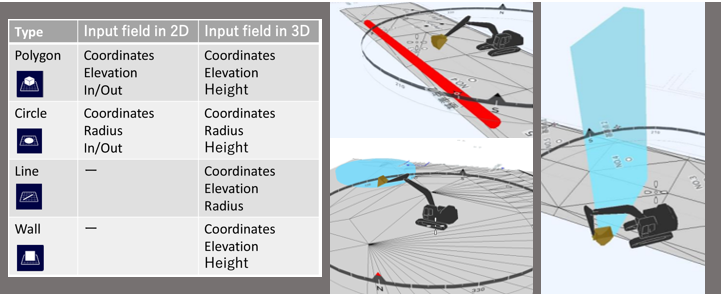

Geofence-Typen

Es gibt folgende Arten der Erstellung.

Bitte beachten Sie die Anzeige auf der Baumaschinenseite von unten.

Wie man erstellen Sie die Geofence-Daten

Achtung

Polygon-Geofences können in der Tablet-App nicht bearbeitet werden.

Art der Warnung

Wenn etwas im Geofence-Bereich entdeckt wird, blinkt der Bereich um den Bildschirm entsprechend der eingestellten Warnung.
