Wie man die ２D-Maschinenführung benutzt.

Einleitung

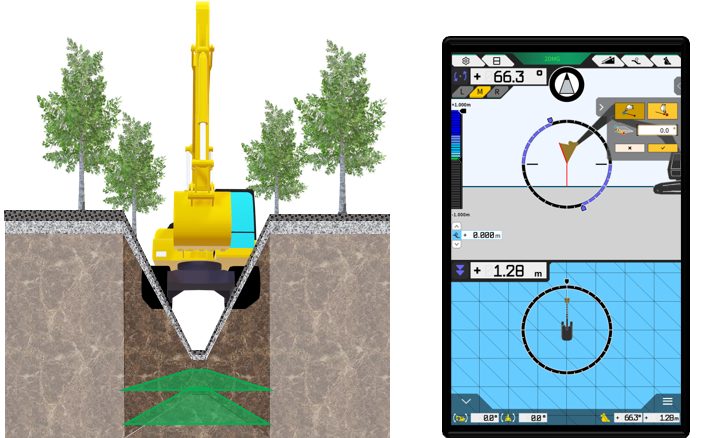

In diesem Artikel wird detailliert erläutert, wie eine Zielfläche aus der Haltung der Fahrzeugkarosserie erzeugt und ohne GNSS konstruiert werden kann.
Diese Methode soll für einfache Konstruktionen an Orten eingesetzt werden, an denen eine Satellitenergänzung schwierig ist (städtischer Tiefbau).

Bei der Verwendung der 2DMG-Funktion können keine Bauverlaufsdaten erfasst werden.

Verfahren und Erläuterung

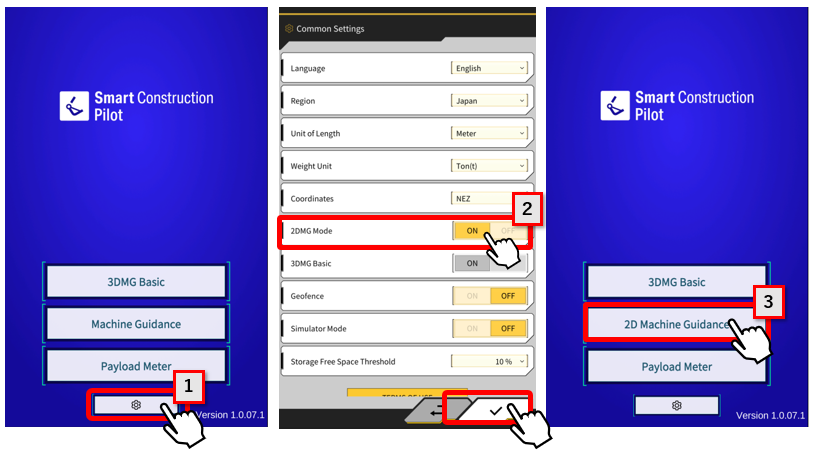

1. Wählen Sie die 【"1“ Einstellungen】 und 【"２“schalten Sie den 2DMG-Modus ein】.
　Nach dem Antippen des Häkchens schaltet die Maschinenführung auf 【"3“2D Machine Guidance. 】

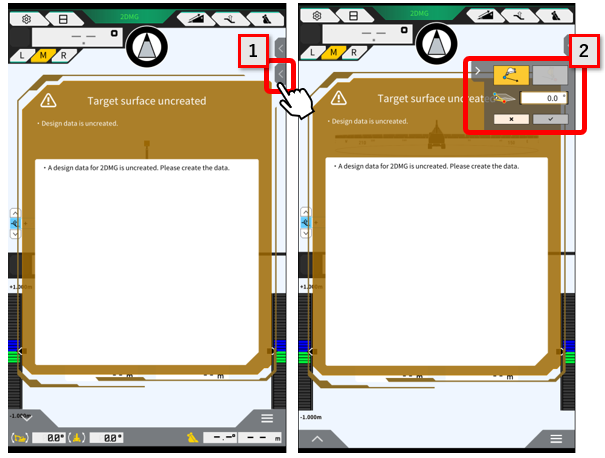

2. Die Anweisungen zur Erstellung der Zielfläche werden beim Start angezeigt.
【"1 ‚Tippen Sie auf das Unterfenster】, um 【‘2 “das Datenerstellungsmenü】 anzuzeigen.


1) Wenn Sie einen beliebigen Winkel (Neigung) oder eine Ebene erstellen wollen, geben Sie zuerst den Winkel ein.
Für Ebenen: 0°.
Für eine Neigung: z.B. 45°.

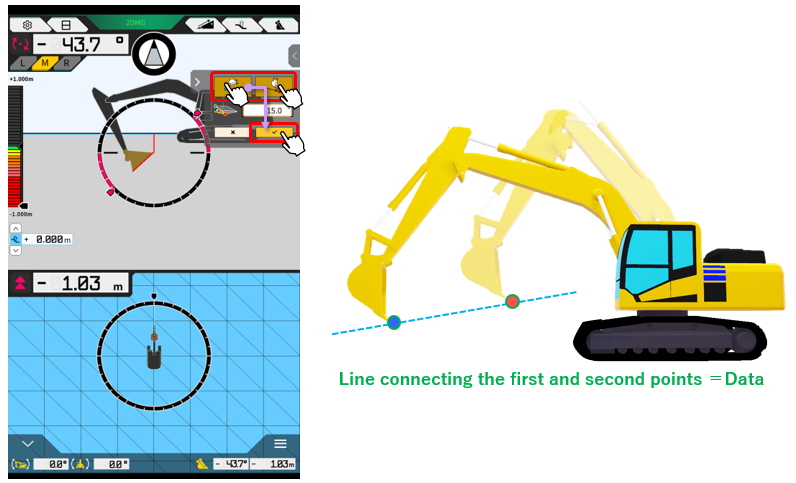

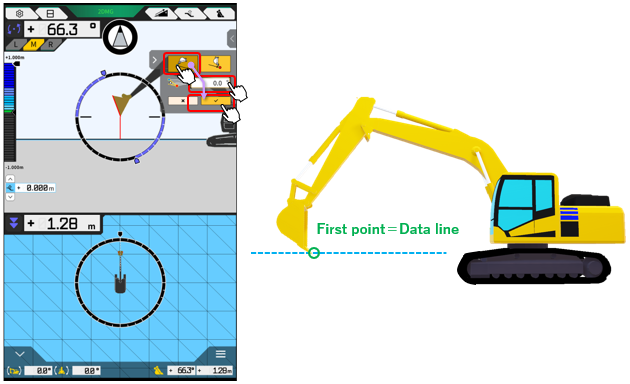

2) Wenn die Aushublinie bereits festgelegt wurde, setzen Sie die Schaufel auf den zweiten Punkt und tippen Sie auf das Schaufelsymbol.

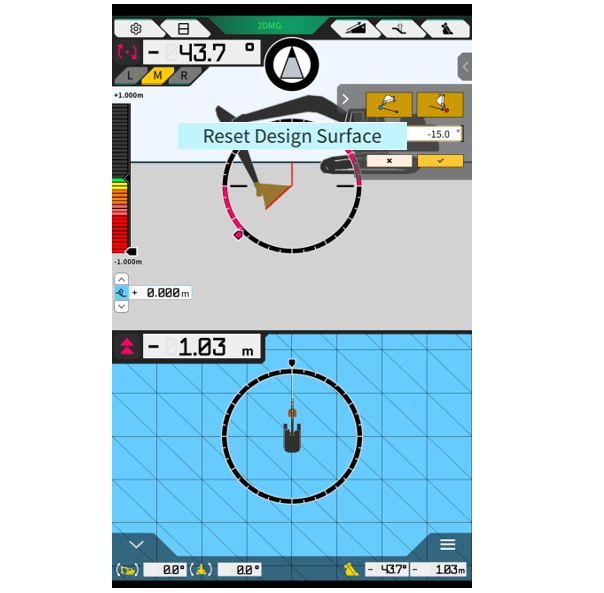

Wenn eine Warnung aufgrund einer Bewegung oder eines Ausschwingens vom erstellten Punkt auftritt, erstellen Sie die Entwurfsebene neu und verwenden Sie dann die Führungsfunktion.

Ergänzung

・Versetzt-Funktion

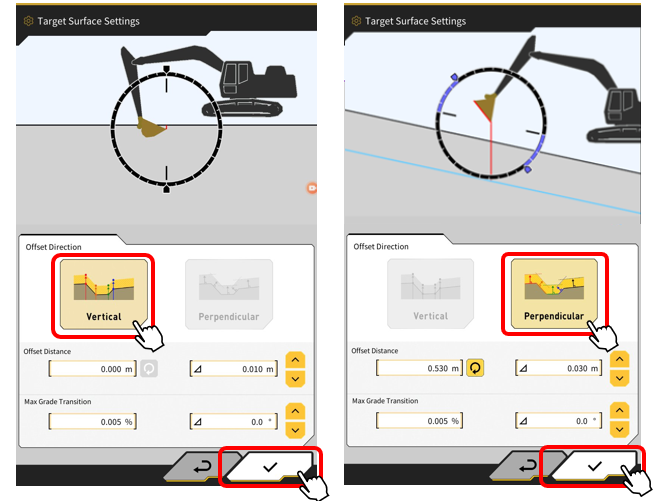

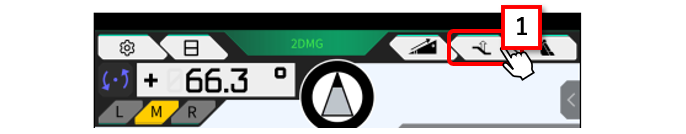

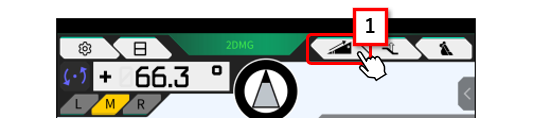

Berühren Sie das 【"1 “Versetzt Symbol】und erstellen Sie eine Basisaushublinie vom Referenzpunkt aus, um die Höhe von der Linie zu versetzen.

・Einheiten-Umrechnung

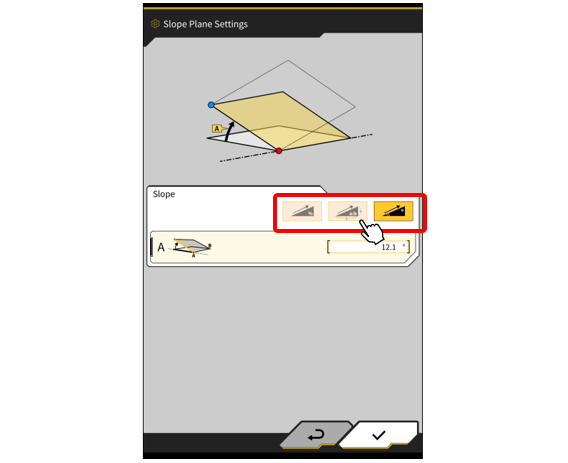

Durch Auswahl des Symbols 【”1“ Neigung】 können Sie die Maßeinheit für die erstellten Daten ändern.

・Vorsicht bei der Wiederherstellung von Daten

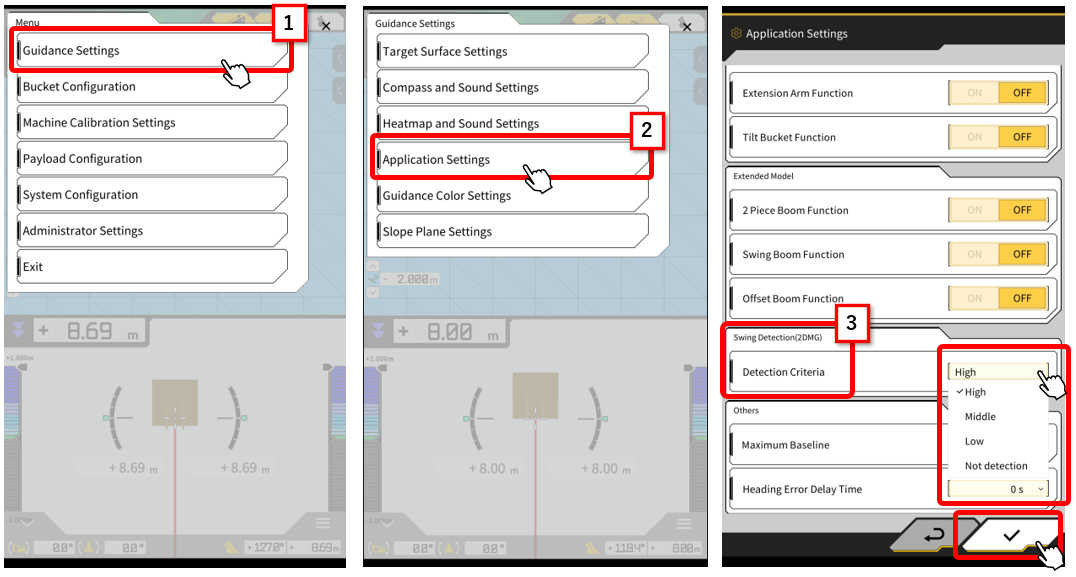

Nach der Auswahl von 【"1" Einst. f. Anleit.】 aus dem Zahnradsymbol, kann die Schwingungserkennung (2DMG) in den 【"2" Anwendungseinstellungen】 ausgewählt werden und die 【"3" Erkennungskriterien】 können aus der Schwingungsgeschwindigkeit eingestellt werden.Da die Konstruktionsfläche aus der Körperhaltung zum Zeitpunkt der Punktaufnahme erstellt wird, wird nicht davon ausgegangen, dass die erstellten Daten nach dem Bewegen oder Schwingen des Punktes kontinuierlich verwendet werden können.
