Comment afficher l'angle du godet sur la surface de conception

Introduction

Cet article explique en détail comment afficher l'angle du godet par rapport à la surface cible sur l'écran de guidage.
L'affichage de l'angle du godet permet de vérifier l'angle par rapport à la surface de conception pendant la construction.

Procédures et explications

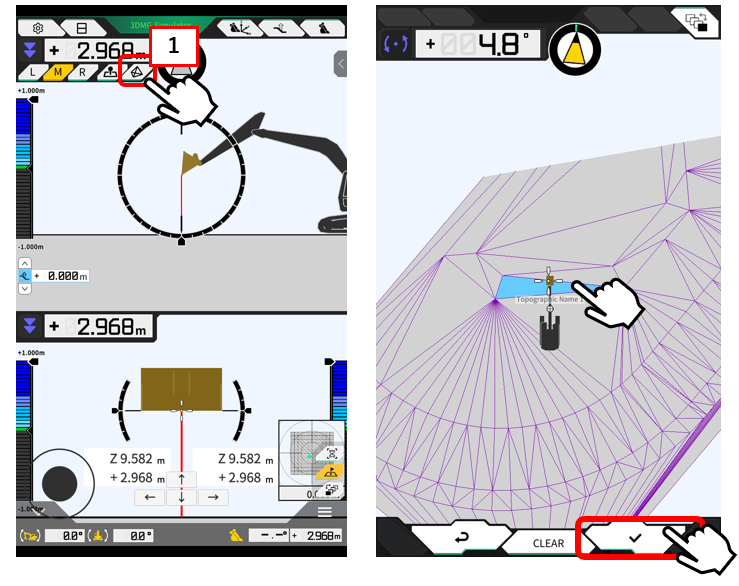

1. Touchez 【"1 "l'icône TIN view】, et sélectionnez la plage de données TIN pour laquelle l'angle doit être affiché, puis touchez la coche.

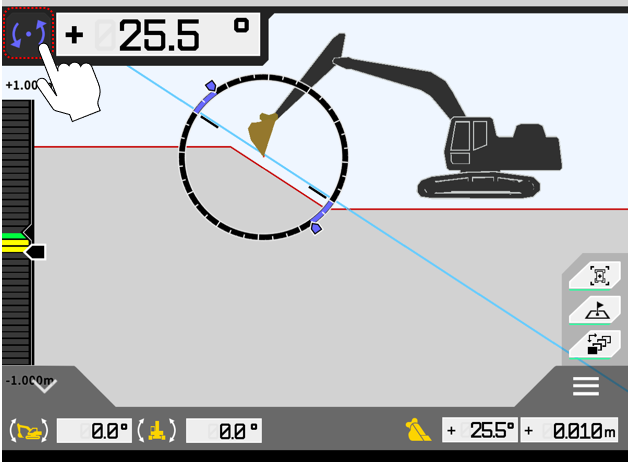

2. Touchez le cadre rouge pour afficher l'angle du godet par rapport à la surface cible (affichage de la distance → affichage de l'angle).

Supplément

L'angle du godet n'est affiché que lorsque la surface cible est sélectionnée.

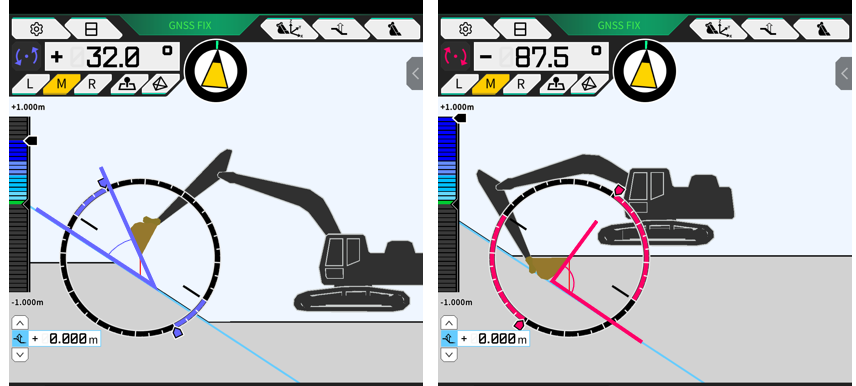

Reportez-vous à l'image suivante pour l'affichage de l'angle du godet

Ligne bleue：43,1° par rapport à la surface cible

Ligne rouge：-93,9° par rapport à la surface cible
