Comment configurer et utiliser la fonction boussole

Introduction

Cet article explique en détail comment vérifier si la machine est orientée vers la surface de conception.
En utilisant l'affichage de la boussole, vous pouvez vous assurer que vous êtes face à la surface à construire.

Procédures et explications

Réglages de l'affichage des fonctions

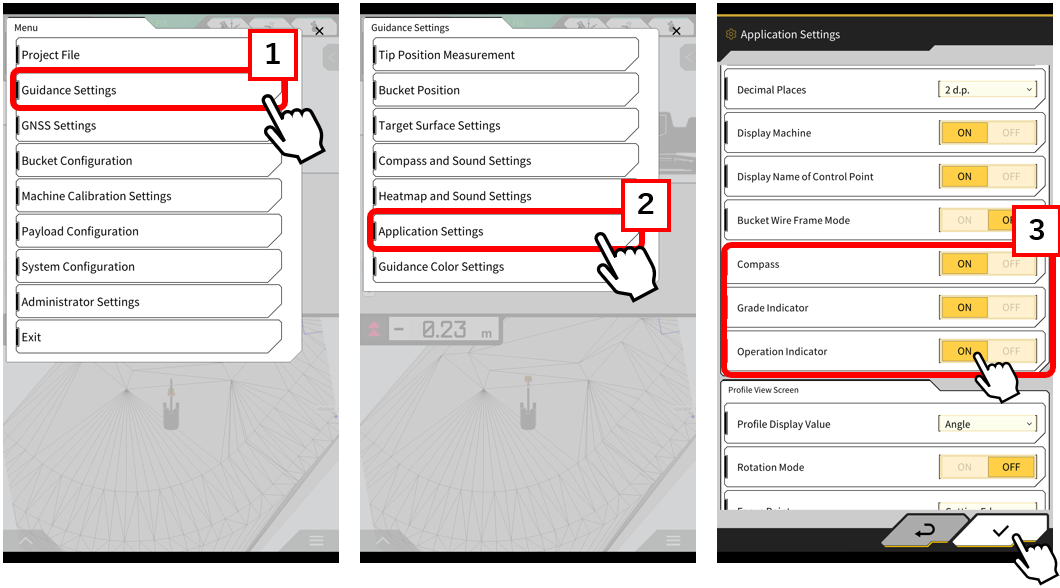

1. Sélectionnez 【"1 "Paramètres guidage】 dans le menu et appuyez sur 【"2" Paramètres de l’application.】

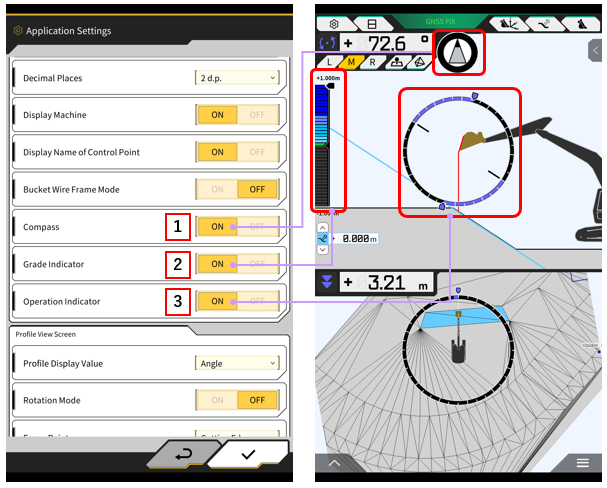

2. Dans le menuParamètres de l’application, activez 【"3 "le Boussole, Ind de grade et Ind d'opération】

Lorsqu'ils sont activés, ils s'affichent.
Le Boussole ne peut pas être utilisé immédiatement après le réglage.

Sélectionnez une surface de dessin pour utiliser le compas

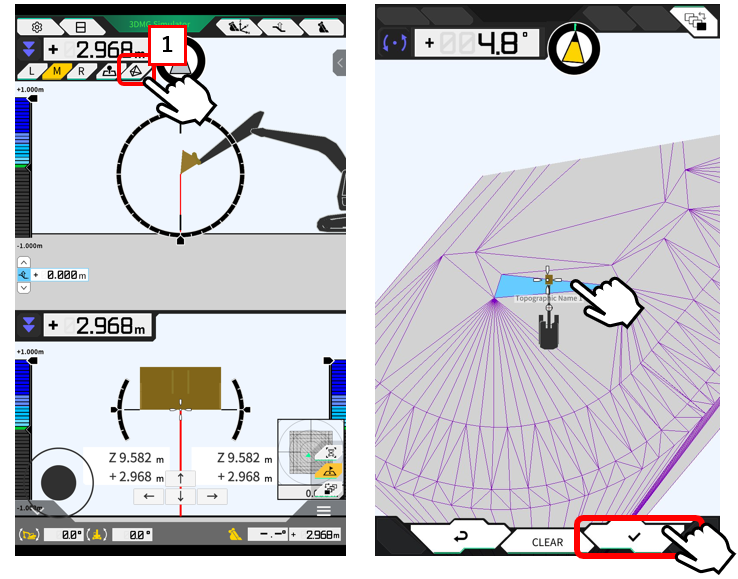

3. Tapez sur 【"1 "le bouton surface cible】, sélectionnez et vérifiez la plage de données TIN que vous souhaitez affronter.

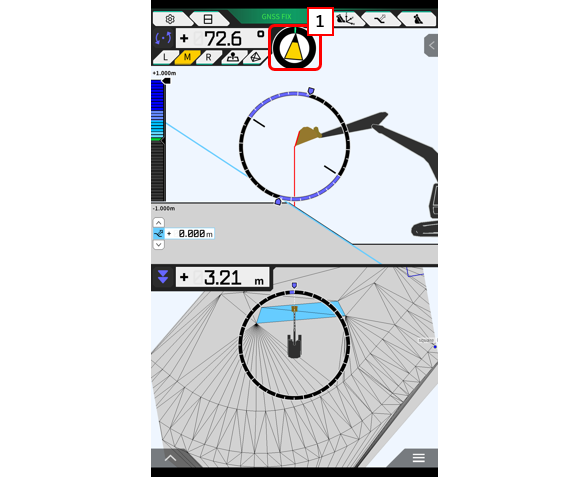

4. 【"1 "La Boussole】 sera affichée en haut de l'écran et vous permettra de vérifier si vous faites face à la surface sélectionnée ou non.

Supplément

Réglage de l'angle de la boussole et réglage du son

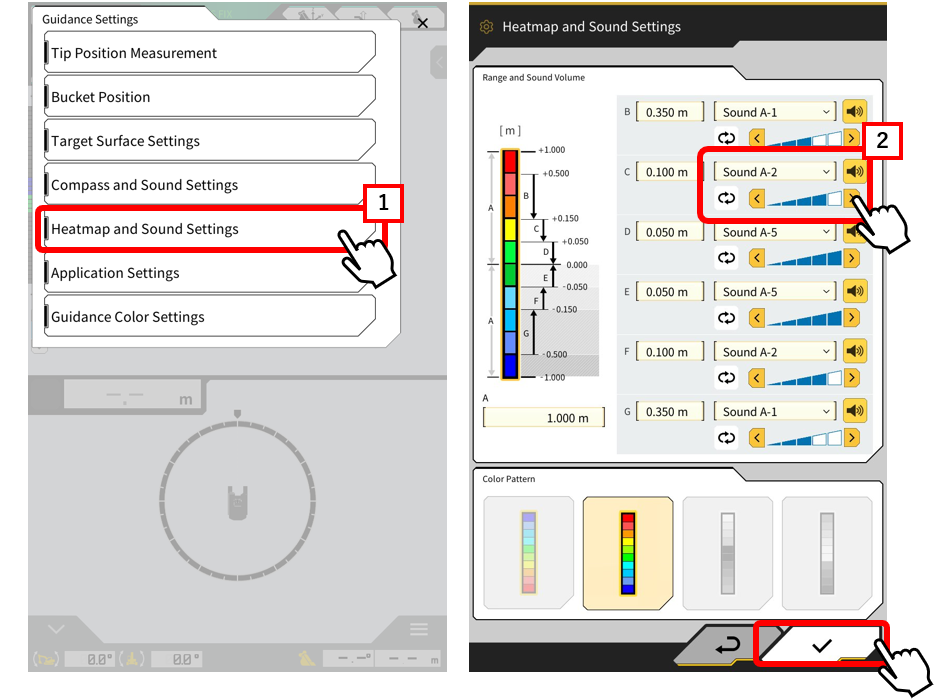

・【"1 "L'angle orthogonal (max. 30°) de la boussole】 peut être réglé (pour rétrécir ou élargir l'angle de la boussole).
Il est également possible de régler 【"2 "le son】 émis lorsque l'arête de coupe se trouve dans la plage indiquée sur l'illustration.
*Le volume maximum dépend des performances de chaque tablette.

Supplément

・Adaptation à la plage TIN

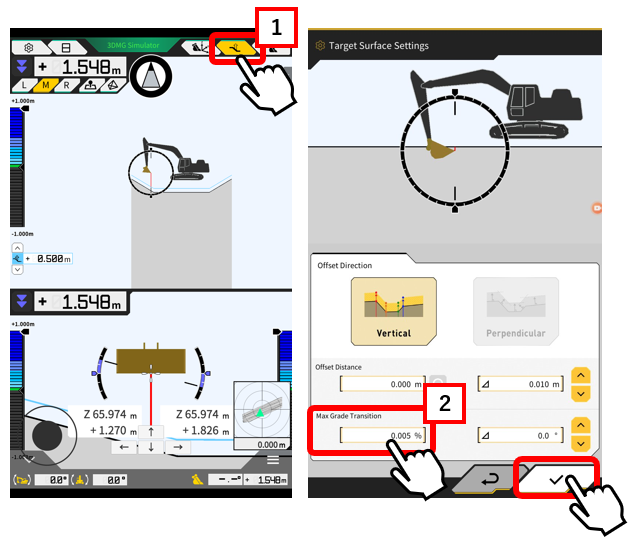

Avant de sélectionner une plage, touchez 【"1 "l'icône de réglage de la surface cible】 pour modifier 【"2 "la valeur de la transition max grade】.
Plus la valeur est grande, plus les données TIN seront regroupées.
Pour les courbes comportant de nombreux points de changement, il est recommandé de réduire la valeur d'entrée.

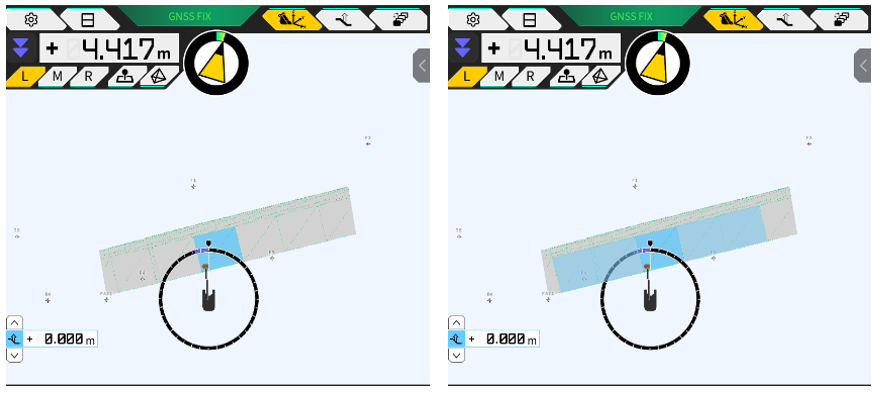

　　　　　　　　　　Avant　　　　　　　　　　　　　　　　　　　Après
