Comment créer et transférer des fichiers de données pour la machine 3DMG

Introduction

Cet article explique en détail comment créer et transférer un fichier de données de construction destiné à être utilisé sur une machine de construction 3DMG.
Le fichier de données de construction créé peut être transféré sur votre machine 3DMG via Internet.

Procédures et explications

Caractéristiques de l'application Web Pilot

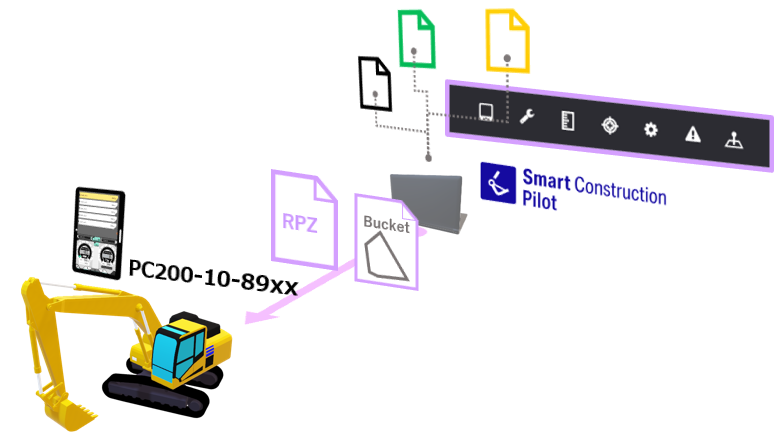

Combiner diverses données de fichiers pour créer et transférer des fichiers dédiés à 3DMG

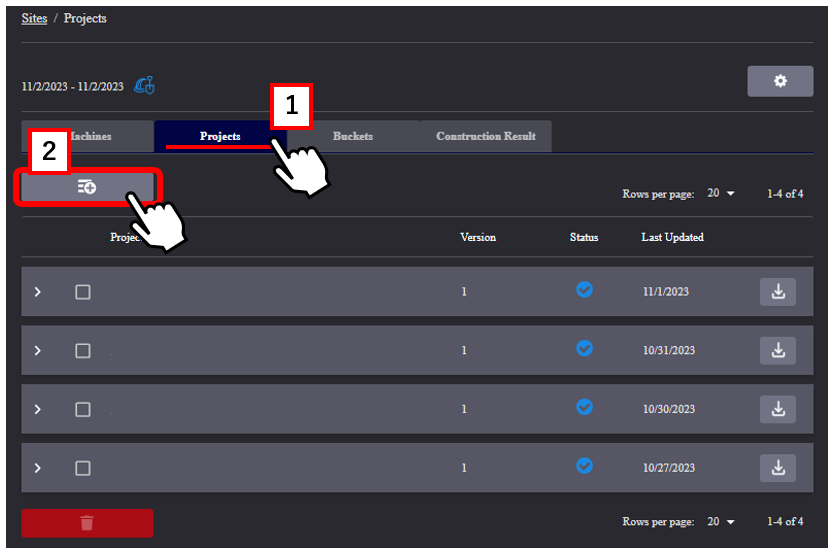

1. Cliquez sur 【"1 "Projet】 et cliquez sur 【"2 "le nouveau bouton】.

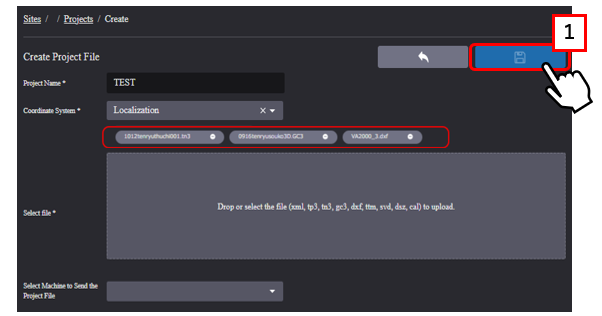

1) Si vous disposez d'un fichier de localisation, sélectionnez le type de système de coordonnées Localisation, téléchargez les données de construction et cliquez sur 【"1 "Enregistrer】.

Exemple
Fichier de localisation : Fichier Cal (Trimble)
Données de construction : fichier landxml (extension commune)
Données de construction : fichier tn3 (Topcon)

*Si la machine de construction à laquelle les données de projet sont envoyées est spécifiée, les données transférées sont notifiées à la machine de construction et peuvent être définies dans les données de projet.

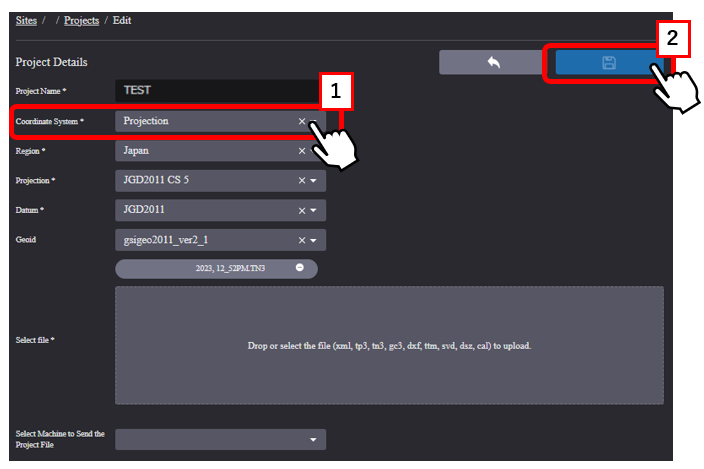

1') Si vous n'avez pas de fichier de localisation, sélectionnez "projection" pour le 【"1 "Système de coordonnées】, définissez le système de coordonnées et le géoïde en fonction de la zone à construire, téléchargez les données de construction et cliquez sur 【"2 "Économiser】.

Supplément

・Edition du fichier de projet
Cliquez à nouveau sur le projet créé pour ajouter des données, etc.

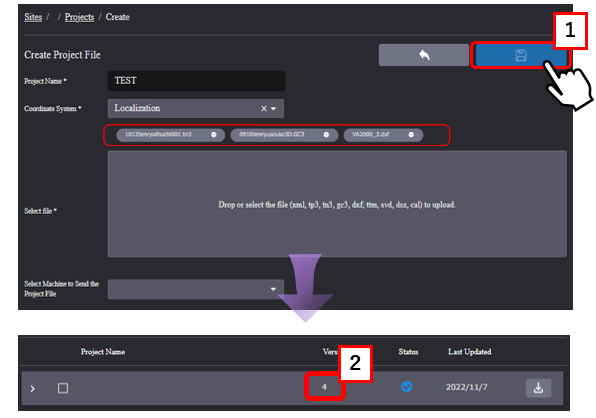

【"1 "Après l'enregistrement】, 【"2 "le nombre de fois】 que le projet a été édité peut être vérifié dans la liste.

・Comment transférer des données directement vers une tablette ?

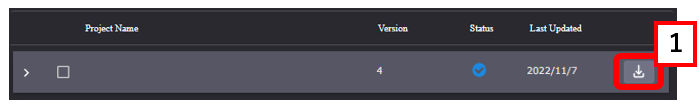

Vous pouvez sortir un fichier dédié [fichier RPZ] généré par 【"1 "le bouton download】 et l'importer dans le dossier de téléchargement de votre tablette via un câble USB.
 Comment obtenir le fichier RZP et le transmettre à la tablette.
