Comment personnaliser l'affichage des données sur l'écran d'orientation

Introduction

Cet article explique en détail comment personnaliser l'affichage des données sur l'écran de guidage.
L'opérateur peut modifier arbitrairement le format d'affichage en fonction de ce qu'il souhaite utiliser pendant la construction.

Procédures et explications

1. Personnaliser la couleur de l'affichage

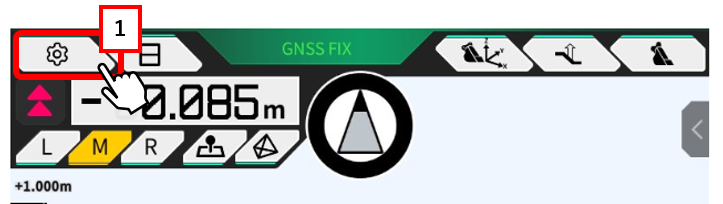

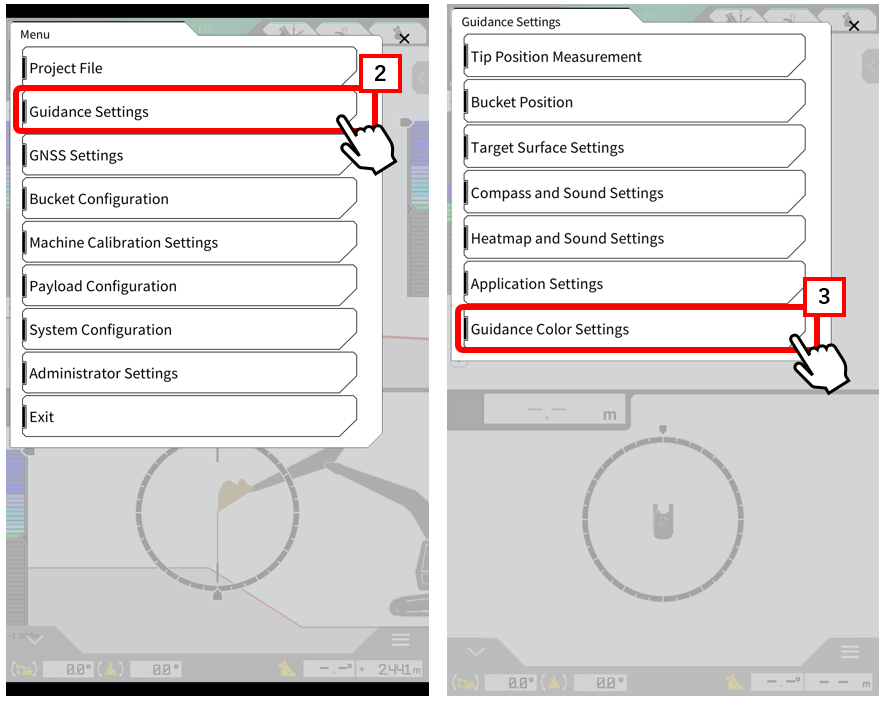

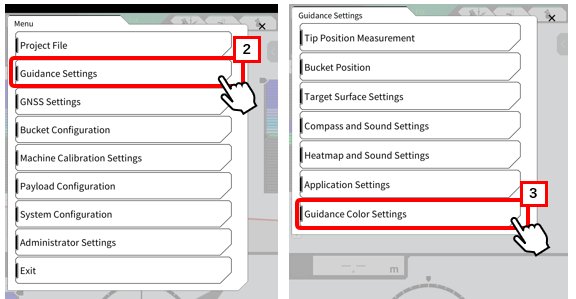

1) Sélectionnez 【"1 "la marque d'engrenage】et choisissez "【"2 "Paramètres guidage】, puis tapez sur 【"3 "Paramètres couleur guidage】.

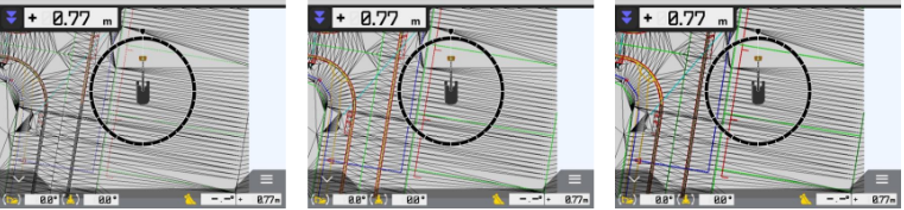

2) Modifiez la couleur affichée sur le guidage comme vous le souhaitez.

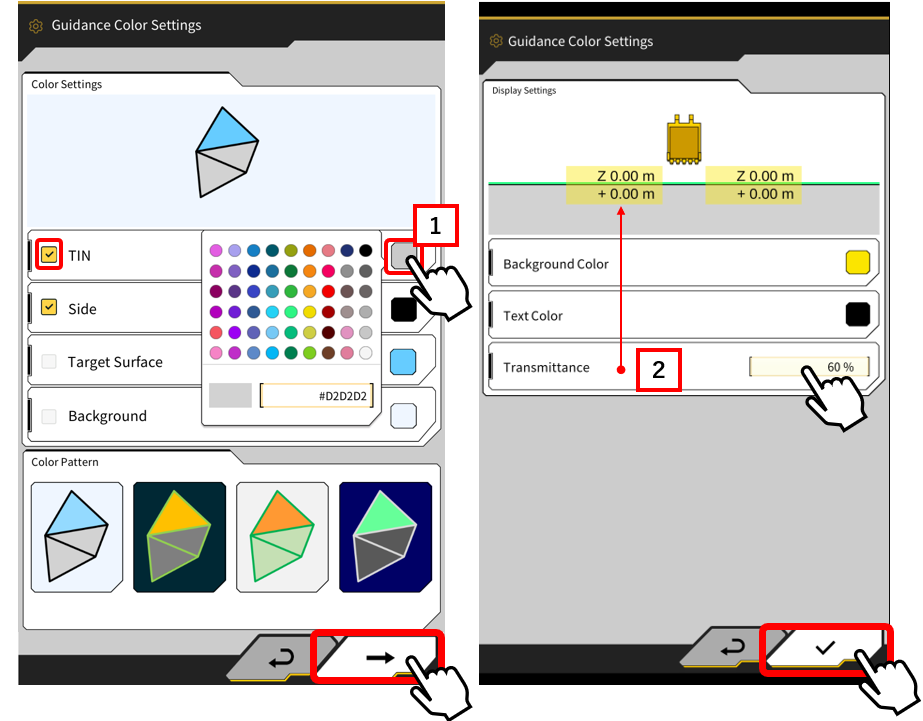

Tapez sur 【"1 "l'icône carrée】 dans Paramètres de couleur pour personnaliser l'affichage des couleurs.
Tapez sur 【"2" Transmittance 】 pour ajuster l'arrière-plan.

2. Personnaliser la zone de mise au point
1) Sélectionnez 【"1 "la marque d'engrenage】et choisissez【"2 "Paramètres guidage】, puis tapez sur 【"3 "Paramètres de l’application】.

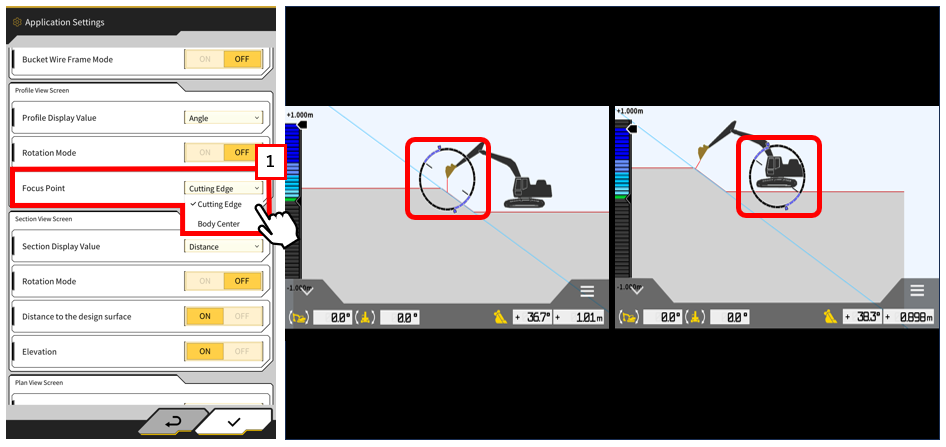

2）Sélectionner arbitrairement l'arête de coupe ou le centre du corps dans 【"1 "Focus point】 et toucher la coche.

3. Personnaliser l'affichage du godet
1) Sélectionnez "la marque d'engrenage" et choisissez "Paramètres guidage", puis touchez "Paramètres de l’application".

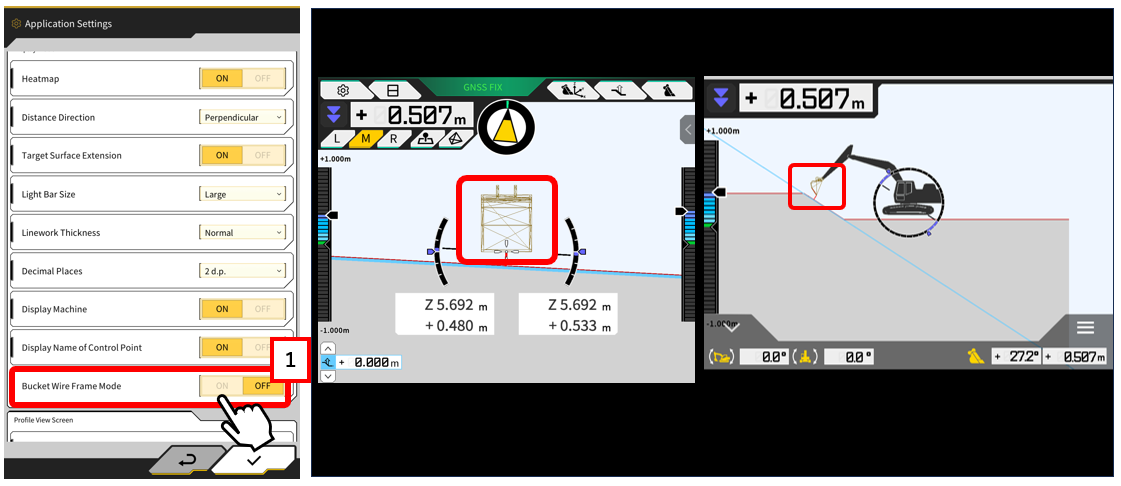

2) Vous pouvez choisir l'affichage en tant qu'image filaire ou illustration par ON/OFF dans 【"1 "Mode contour】.


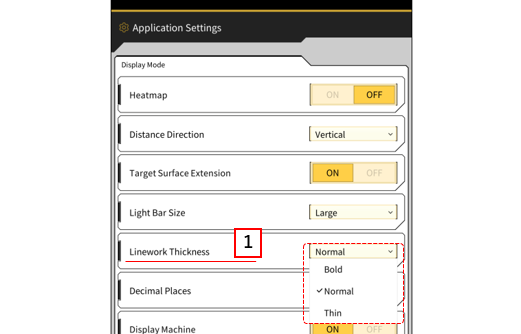

4. Personnaliser les valeurs d'affichage et l'affichage de la distance
1) Ouvrez le menu, sélectionnez "Paramètres guidage", puis touchez "Paramètres de l’application".

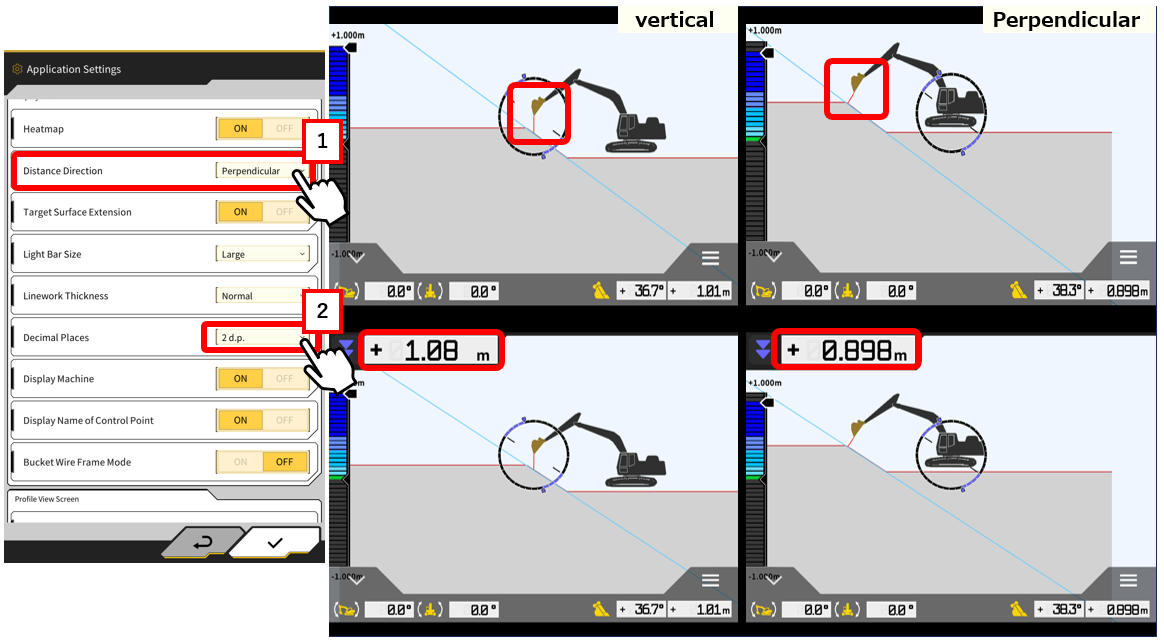

2) Appuyez sur le bouton 【"1 "Direction distance】, et sélectionnez "Vertical" ou "Perpendiculaire".
*La distance verticale n'est disponible que lorsque la surface cible est sélectionnée.

3) Effleurer la case 【"2 "Décimales】, sélectionner 2 d.p. ou 3 d.p., et effleurer la coche.

Supplément

Mode de rotation pour les vues de profil et de section

・Le dessin à l'écran peut être fixé ou tourné en fonction de l'inclinaison de la carrosserie.

Mode de rotation de l'affichage du profil
1) Ouvrez le menu, sélectionnez "Paramètres guidage", puis touchez "Paramètres de l’application".

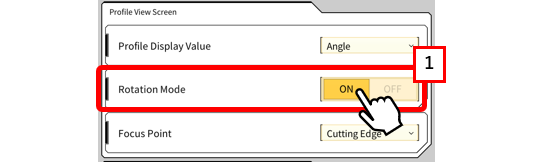

2) Sélectionnez 【"1 "Mode de rotation】 ON de "Profil" et touchez la coche.

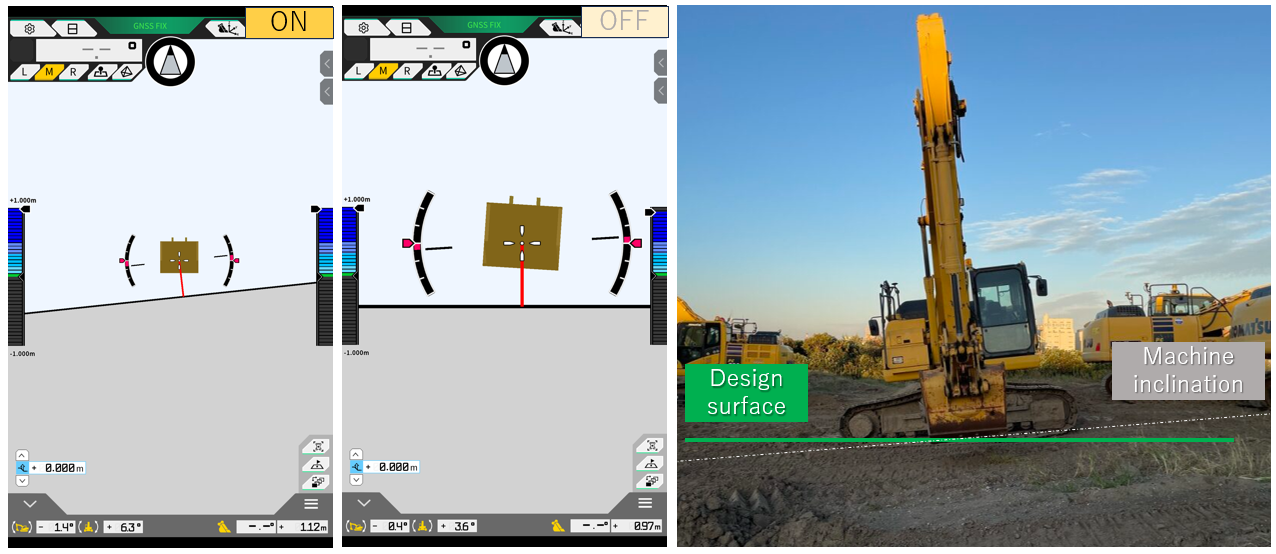

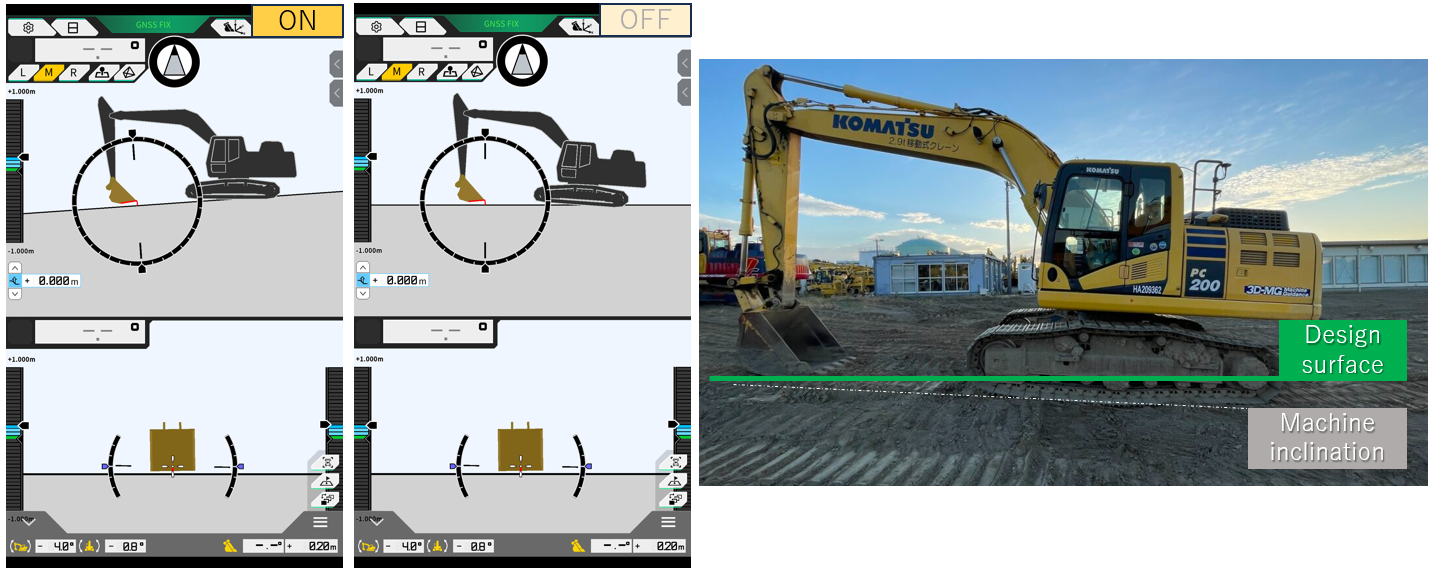

ON : Le dessin de la machine est fixe, et seules les données de conception sont tournées en fonction de la position de la machine de construction.
OFF : Le dessin des données de conception est fixé et le dessin de la machine de construction est affiché en fonction de la position réelle de la machine.

Mode de rotation de la section

1) Ouvrez le menu, sélectionnez "Paramètres guidage", puis touchez "Paramètres de l’application".

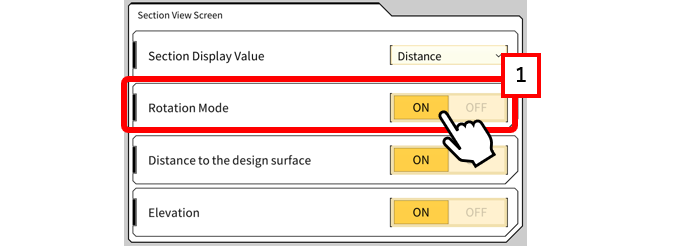

2) Sélectionnez 【"1Mode de rotation】 ON ou OFF de "Section" et touchez la coche.
ON : Le godet est fixe et seules les données de conception tournent en fonction de la position de l'engin de construction.
OFF : Les données de conception sont fixes et le godet s'affiche en fonction de la position réelle de la machine.

Fonction d'inclinaison du godet
・Les écrans de disposition supplémentaires ne sont disponibles que lors de l'utilisation de la benne basculante.

1) Ouvrez le menu, sélectionnez "Paramètres guidage", puis touchez "Paramètres de l’application".

2) Après avoir activé 【"1 "Fonction du godet inclinable】, accédez au menu de présentation de l'écran de guidage et sélectionnez 【"2"3D】.
