Introduction
Cet article explique en détail comment calibrer les godets utilisés dans 3DMG.
Lors de l'utilisation de 3DMG, le godet de la machine à utiliser doit être calibré à l'avance pour gérer les données.
Procédures et explications

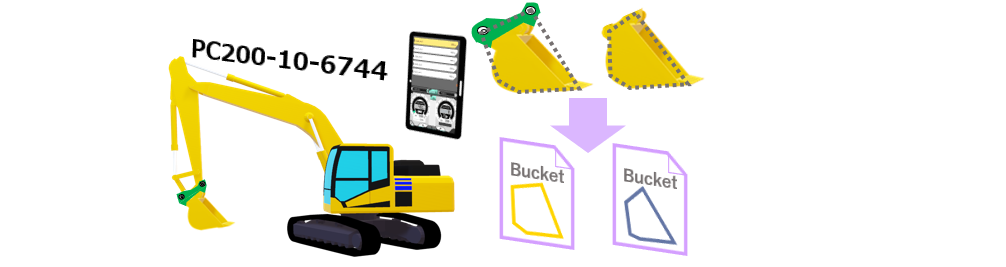

Objectif de la création d'un nouveau godet
Mesurer la forme du seau et la convertir en données.
L'utilisation d'instruments d'aide à la mesure permet de déterminer avec précision la forme du seau.

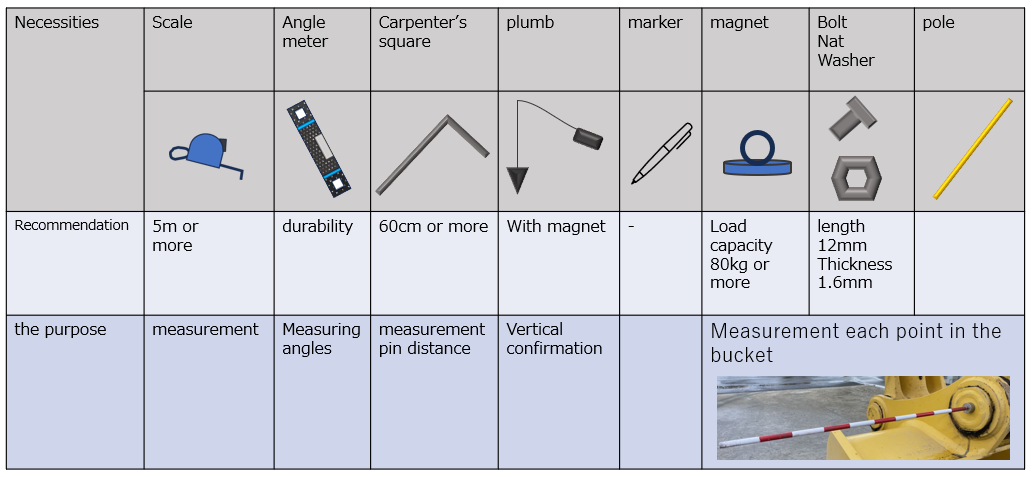

Exemple : Équipement pour l'étalonnage

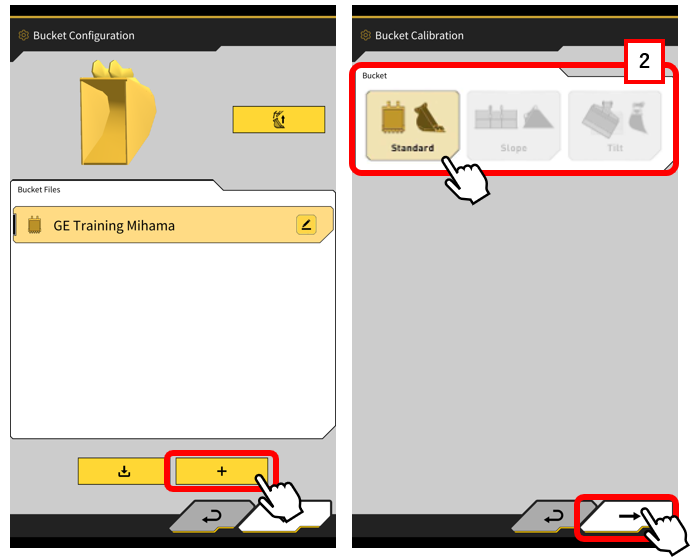

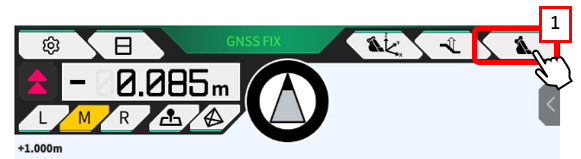

1. Sélectionner 【"1 "l'icône godet】 pour passer à l'écran 【"2 "Bucket Configuration】
2. Choisissez un type de seau similaire à celui que vous souhaitez créer et appuyez sur la coche.
*Seau incliné : Activer dans les paramètres de l'application à l'avance lorsque vous l'utilisez.
3. Mesurer les points requis pour le guidage 3DMG.

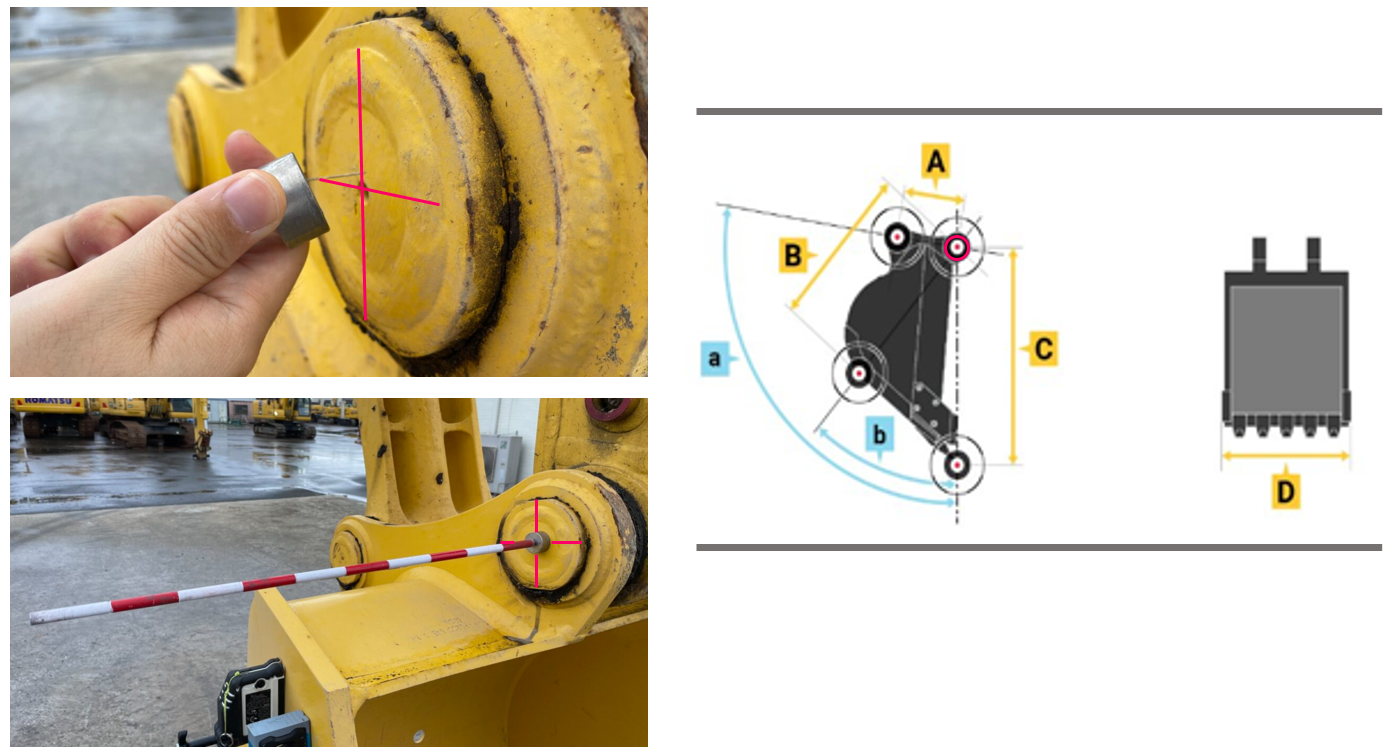

1) Fixez un gabarit au centre du lien du godet et préparez-vous à mesurer les points de chaque godet.

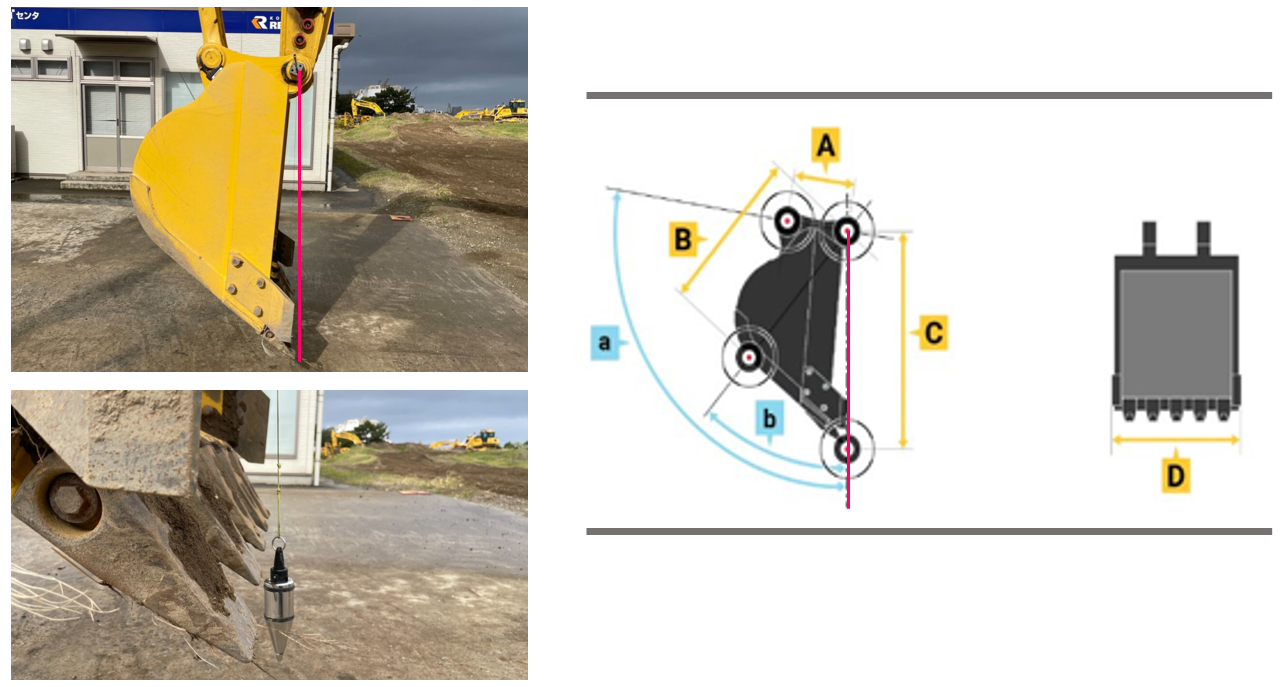

2) Alignez le fil et le godet en parallèle comme indiqué dans l'image ci-dessous, en effectuant un mouvement de balancier vers le bas à partir du centre du maillon.
Après l'alignement, mesurez la longueur de "C".

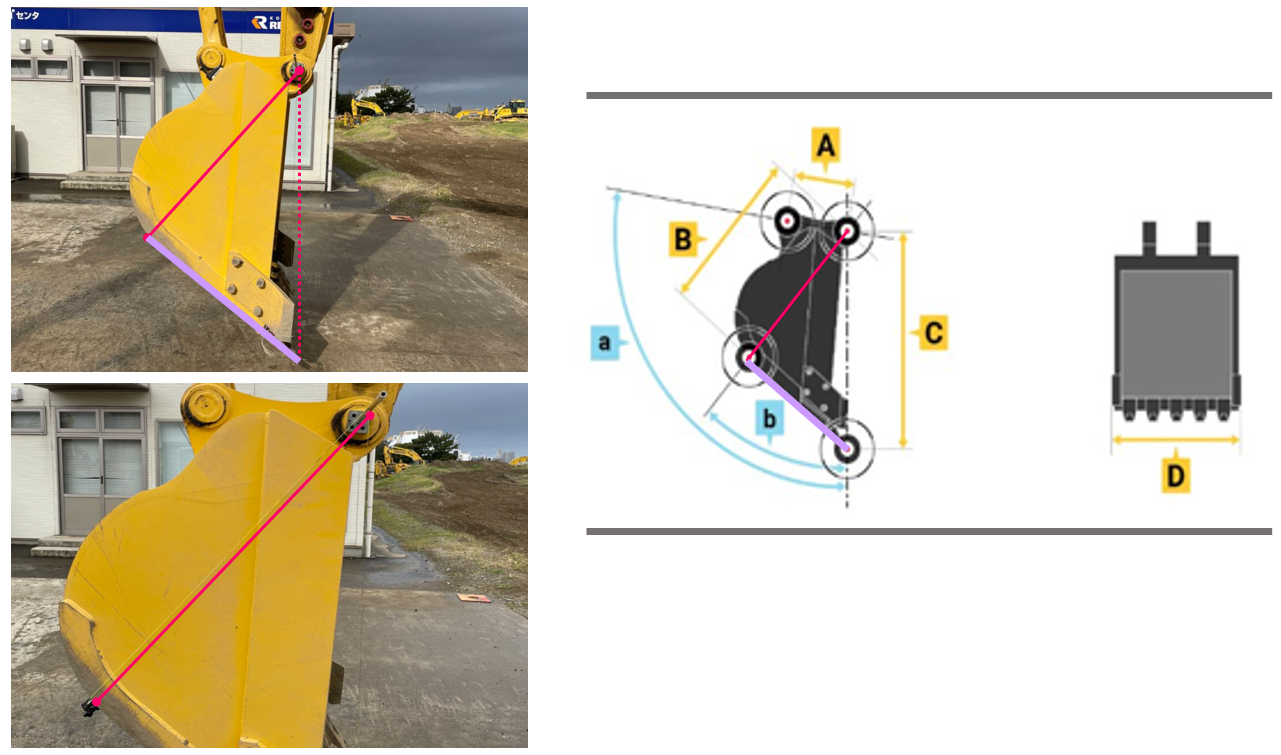

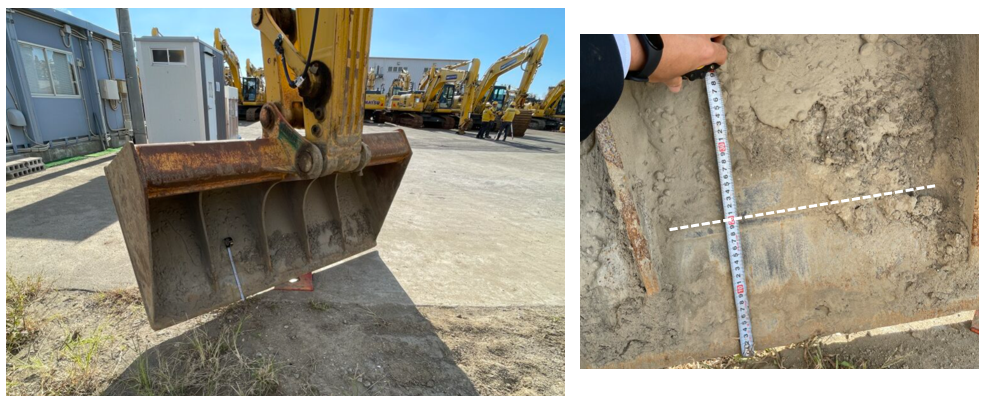

3) En utilisant à nouveau le fil, repérez la position de "b" avec un marqueur et mesurez la longueur "B" du lien à "b".
La position entre le bord de coupe et "b" est le fond du seau (ligne violette) utilisé pour le guidage.

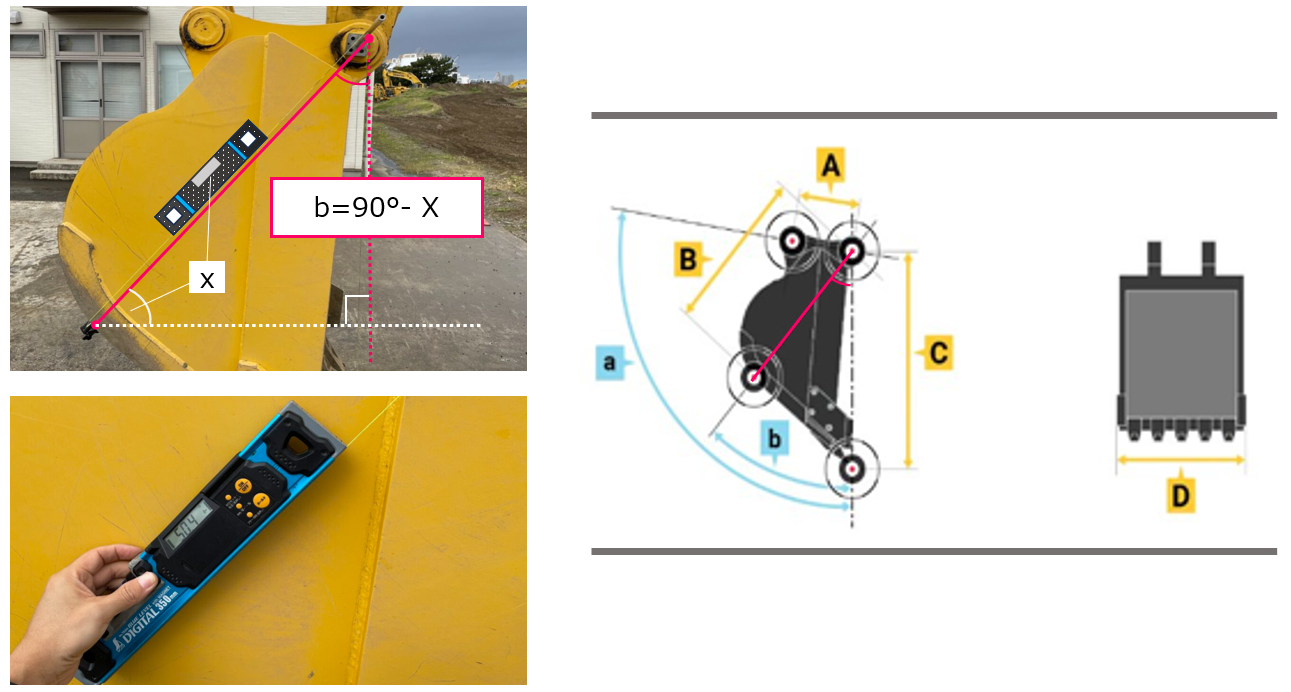

4) Calculez l'angle de X à l'aide d'un équimètre en ligne avec le point positionné avec le marqueur, et soustrayez X de 90° pour calculer l'"angle de b".

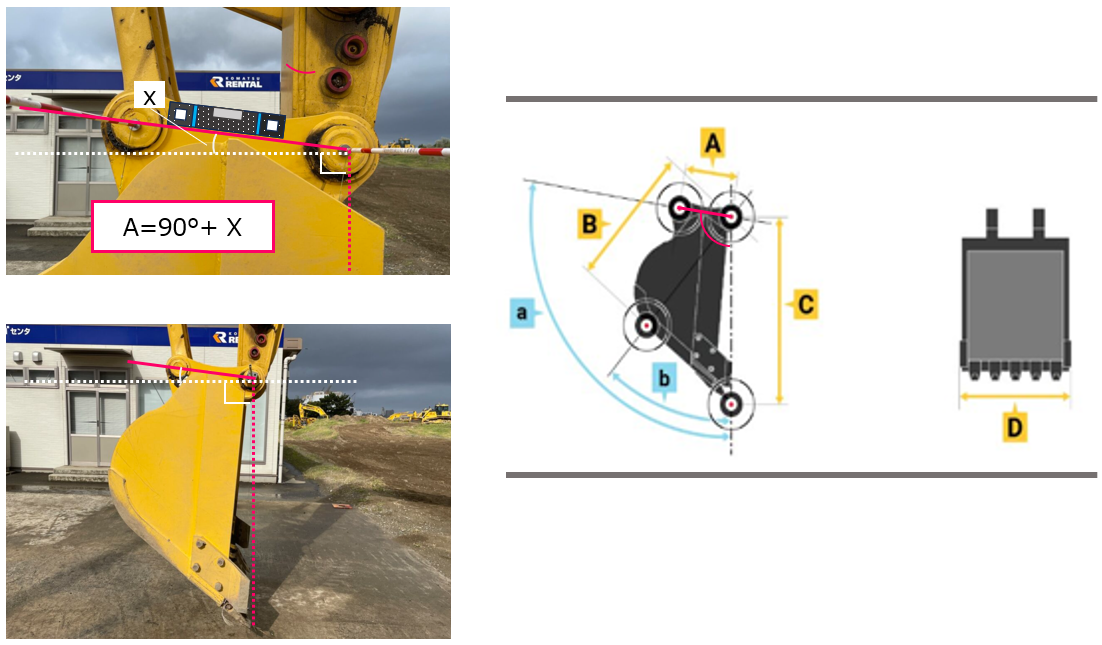

5) Fixez le gabarit au centre des deux maillons, mesurez la longueur de "A", mesurez l'angle de "X" à l'aide de l'équerre et ajoutez-le à 90° pour calculer l'angle de "a".

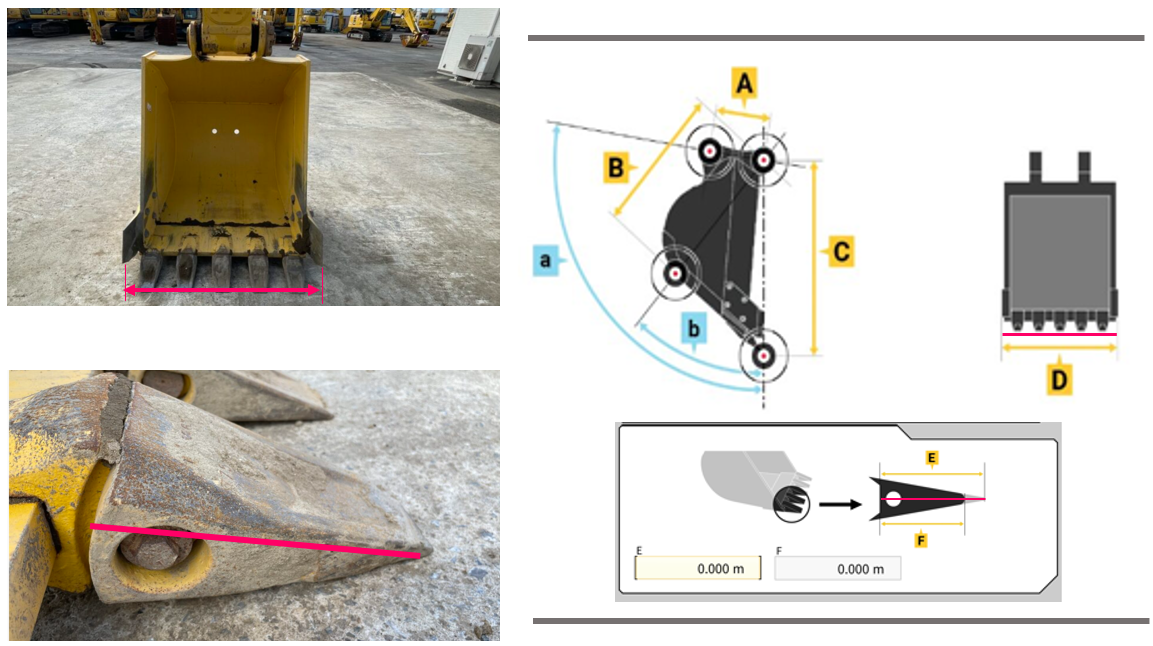

6) Mesurez la largeur du godet "D".
C'est la base de la plage de contrôle de l'arête de coupe dans le guidage et de l'obtention de l'historique de la construction.
Mesurez la longueur de la dent attachée et inscrivez-la en "E".

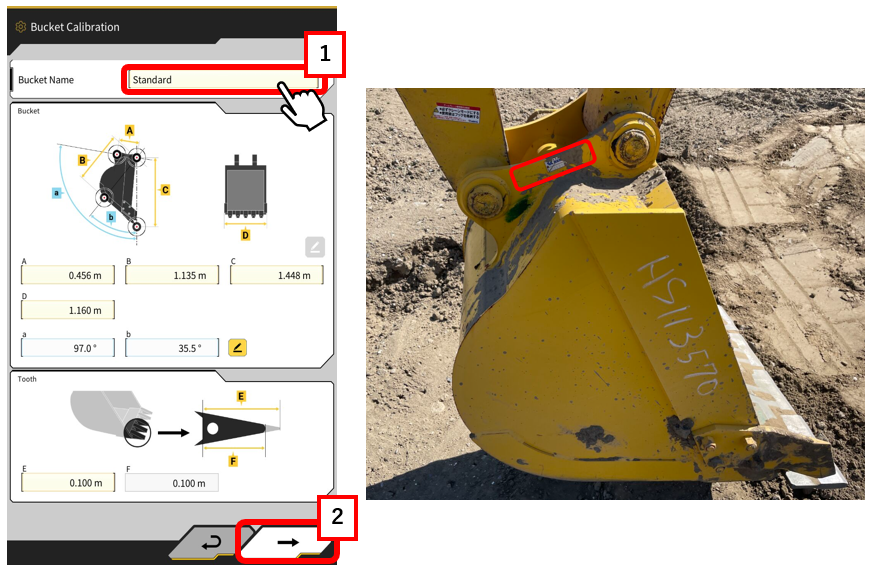

7) 【"1 "Nommez le seau】 et appuyez sur 【"2 "le bouton "→"】 pour passer aux paramètres de poids du seau.
Nous vous recommandons d'ajouter un numéro de contrôle au seau et de le gérer en incluant le numéro de contrôle dans le nom du seau.

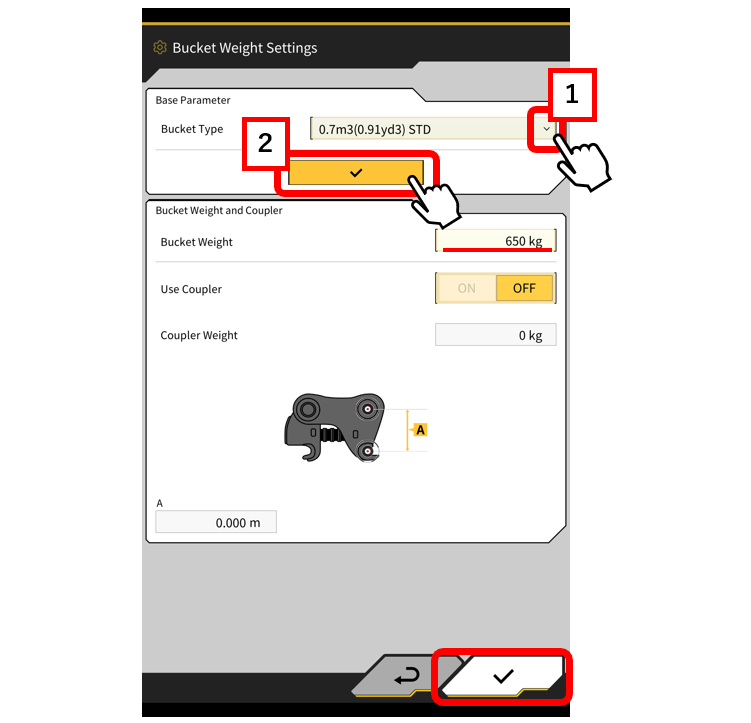

8)Set 【"1 "le poids du godet】 à utiliser dans le compteur de charge utile et effleurer la 【"2 "coche】.
Sélectionnez un type de godet similaire à celui utilisé dans la sélection, touchez la coche jaune, confirmez que la valeur est reflétée et touchez la coche blanche pour terminer le réglage.
*Si le type de seau utilisé ne figure pas dans la liste, vous pouvez le modifier en touchant la valeur reflétée après avoir sélectionné le type le plus proche.
Supplément

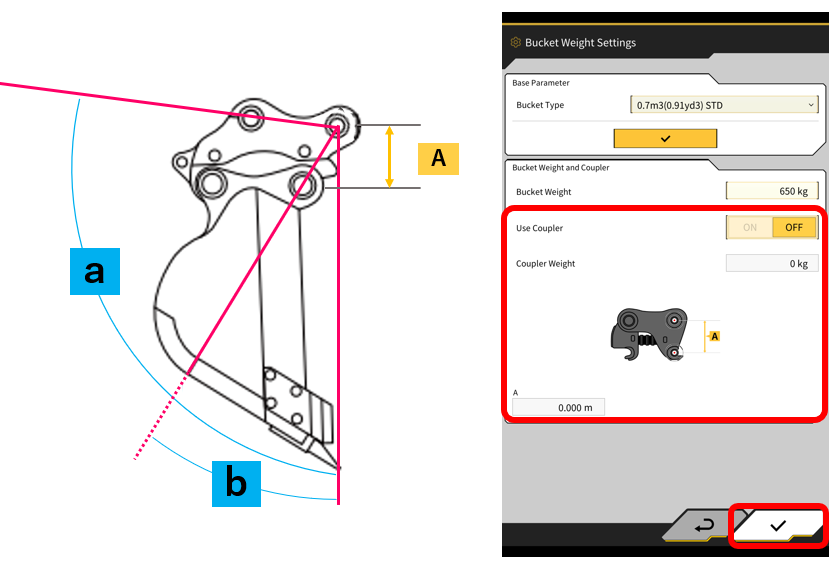

En cas d'utilisation d'un coupleur
Si un coupleur est utilisé, il est nécessaire de mesurer le godet y compris le coupleur.
Indiquer le poids du coupleur et la distance "A" entre les axes du coupleur.

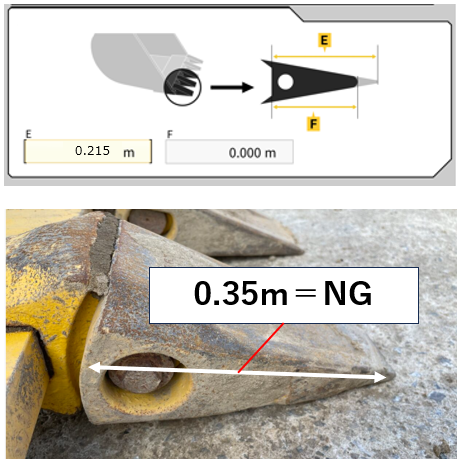

Précautions pour le remplacement de la longueur de dent
Lors du remplacement de la longueur de la dent, si la longueur de la dent est plus longue que celle utilisée précédemment, le godet doit être calibré à nouveau.
Exemple : Si la longueur de dent originale est de 0,25 m et que la nouvelle longueur de dent est plus longue, la précision sera affectée.
Lors de l'utilisation d'un godet à pente
Il est recommandé de régler la longueur de la dent en fonction du point de soudure.
