Comment configurer le compteur de charge utile dans une tablette

Introduction

Cet article explique comment configurer un engin de chantier équipé de Retrofit pour afficher le poids de la terre excavée sur une tablette et gérer le chargement.
En affichant et en gérant le poids, le chargement peut être effectué en fonction de la capacité de chargement du camion-benne.

Procédures et explications

Compteur de charge utile (Configuration du godet)

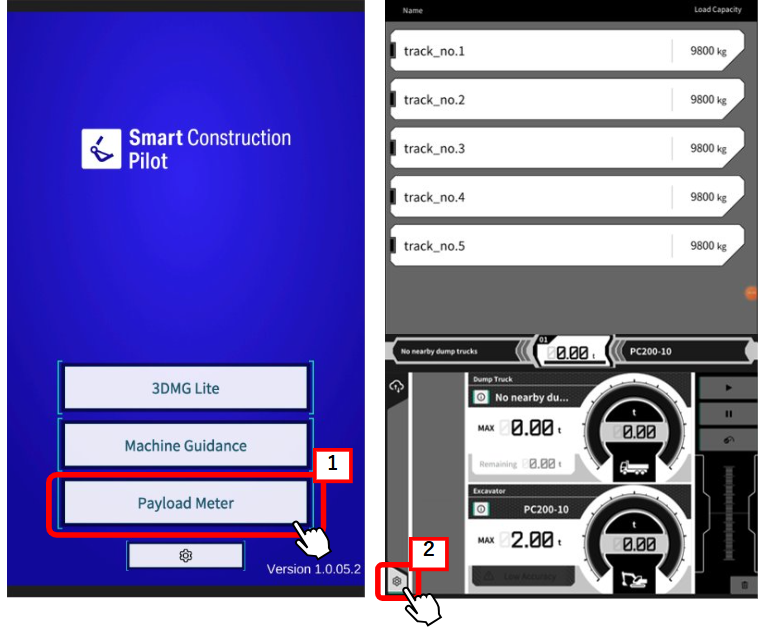

1. Démarrez l'application, sélectionnez 【"1 "Pesage embarqué】, et tapez sur 【"2 "le menu】.

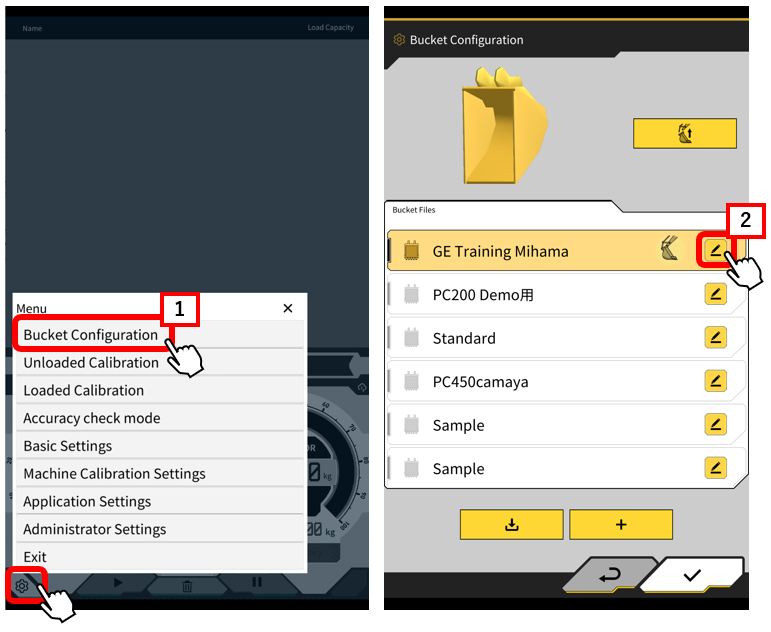

1) Effleurer 【"1 "Configuration du godet】 dans le menu et vérifier le réglage du poids du godet utilisé.

Effleurer 【"2 "le bouton d'édition】 pour le seau dont on veut régler le poids.

(Le seau coloré en jaune est celui qui est en cours de réglage).

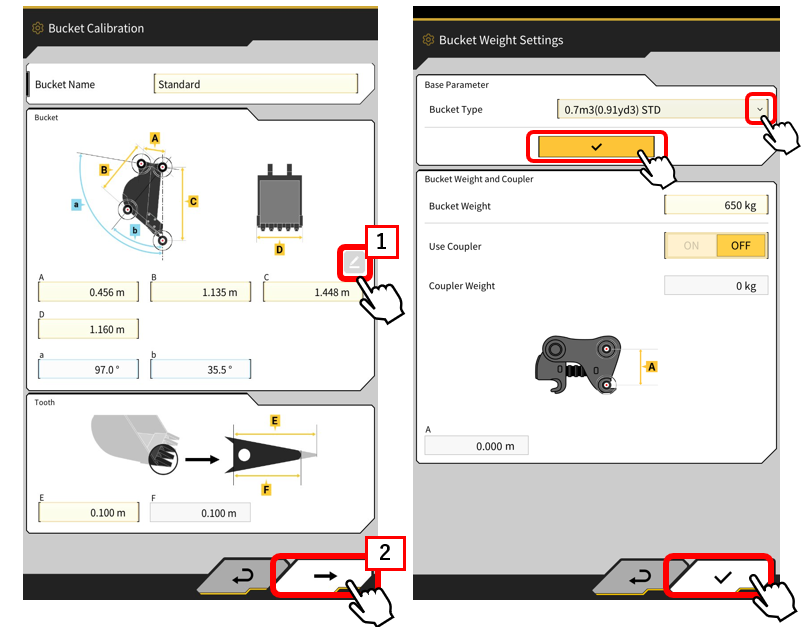

2) Tapez sur 【"1 "l'icône edit】 dans la section 【"2 "Buckets】 pour continuer.
Si le poids a déjà été saisi, il suffit de cocher la case pour terminer. Si le poids n'a pas été saisi, sélectionnez le type de seau, touchez la coche jaune, confirmez que la valeur est reflétée, puis touchez la coche blanche.
*Si la benne est équipée d'un coupleur, entrez le poids du coupleur et la distance entre les deux broches.

Pesage embarqué (Paramètres de base)

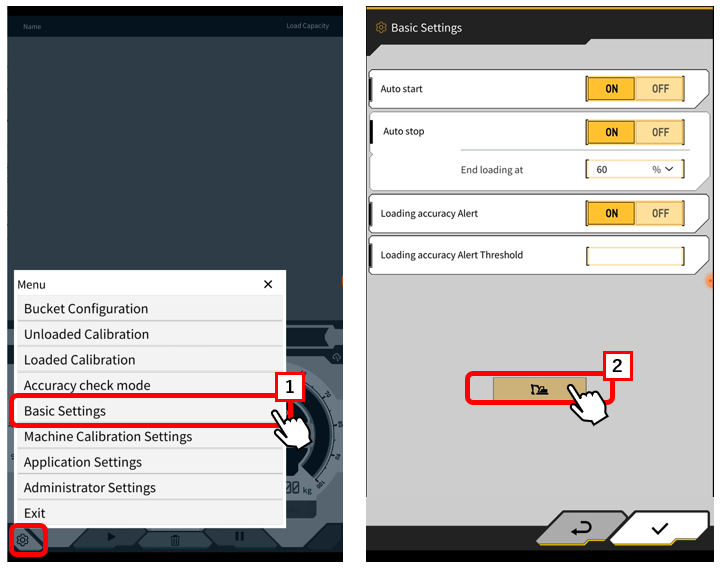

2. Touchez 【"1 "Paramètres de base】 dans le menu, et lorsque 【"2 "l'icône】 de la machine de construction】 s'allume, touchez-la.
Un mot de passe vous est demandé lorsque vous appuyez sur l'icône de l'équipement de construction. Veuillez consulter le manuel pour connaître le mot de passe défini par défaut.

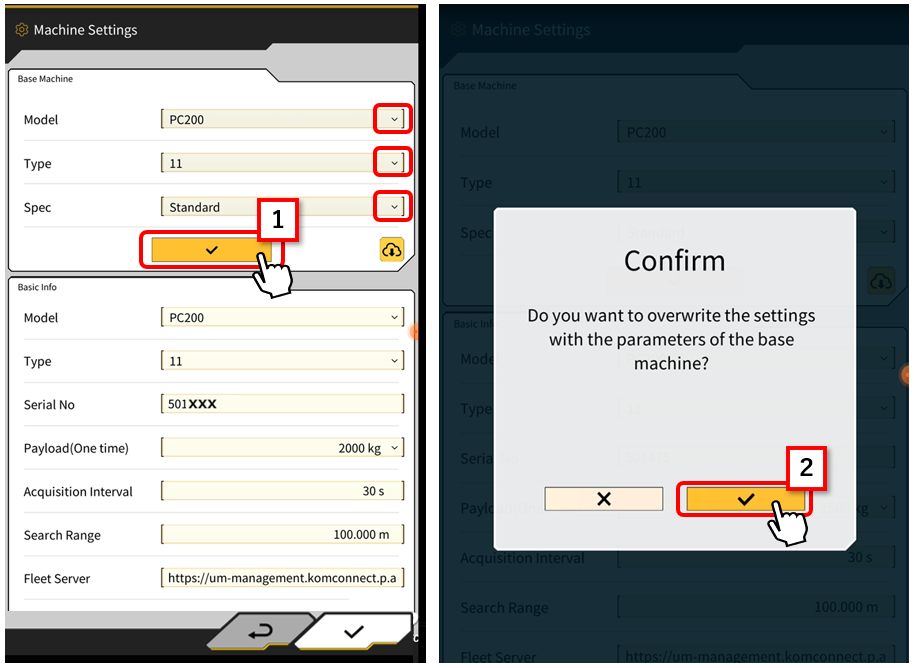

1) Configurer les paramètres de la machine de base
Un nouveau réglage n'est pas nécessaire, sauf si la machine de construction a été changée.
Sélectionner un modèle proche de la norme de la machine de construction, choisir un type correspondant au modèle sélectionné, choisir les spécifications de la machine de construction et toucher 【"1 "la coche】.
Si le modèle est correct, effleurer 【"2 "la coche】 en jaune de l'écran de confirmation pour écraser le paramètre.

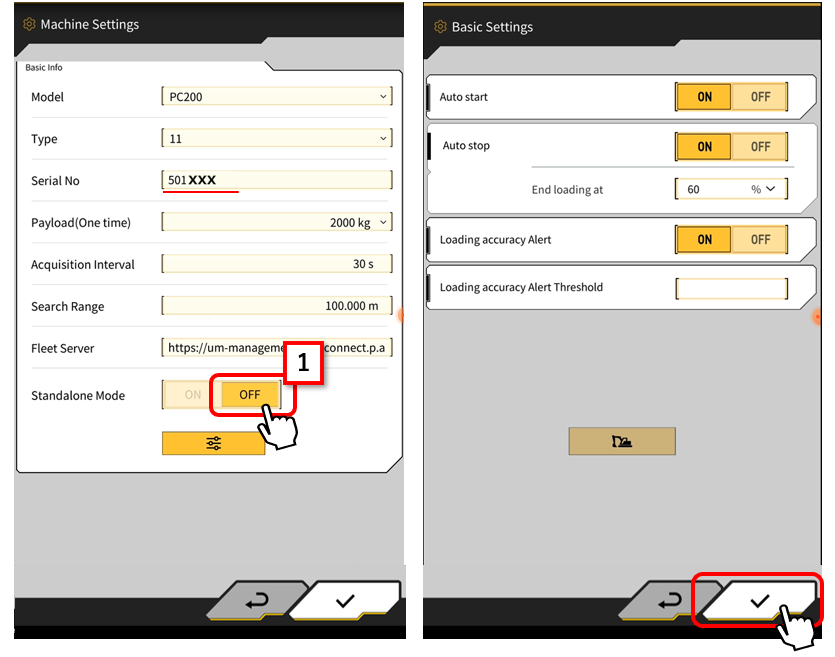

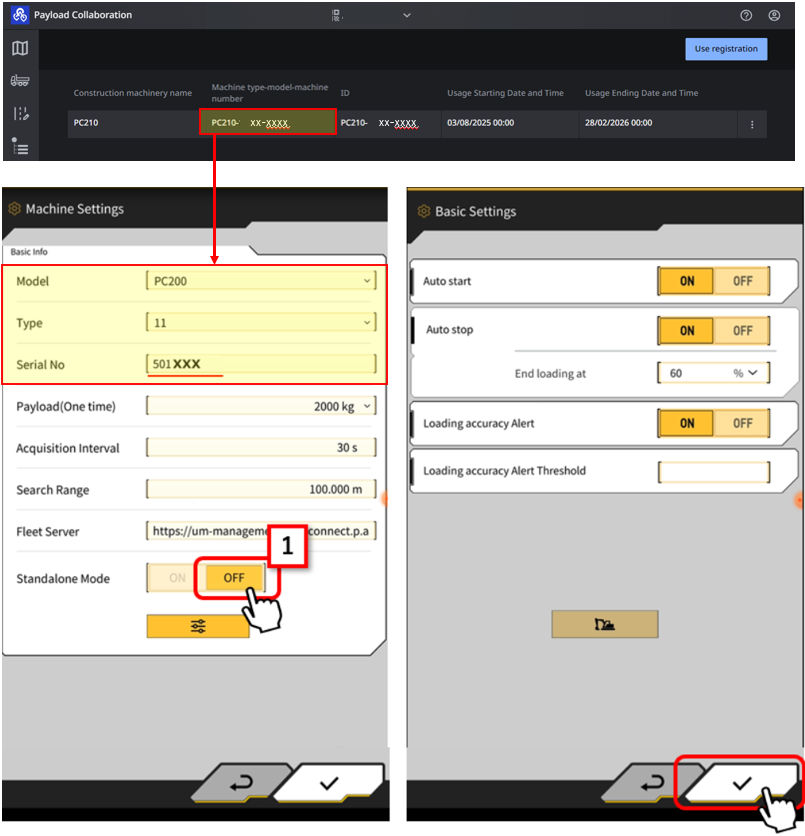

2) Remplacer le numéro de série dans les informations de base par le numéro réel de la machine (9999 par défaut).

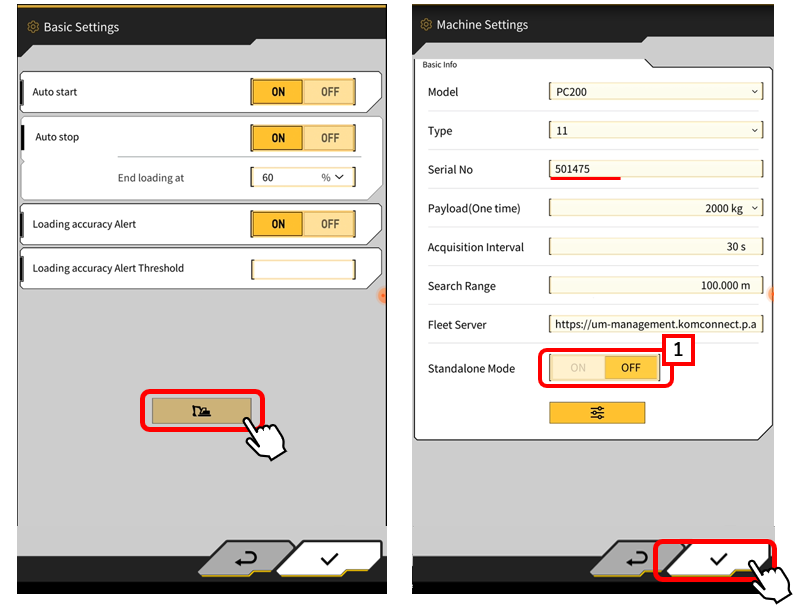

Désactiver 【"1 "Mode autonome】, et toucher la coche.
Revenez à l'écran des paramètres de base et touchez à nouveau la coche.

Pesage embarqué (Étalonnage sans charge)

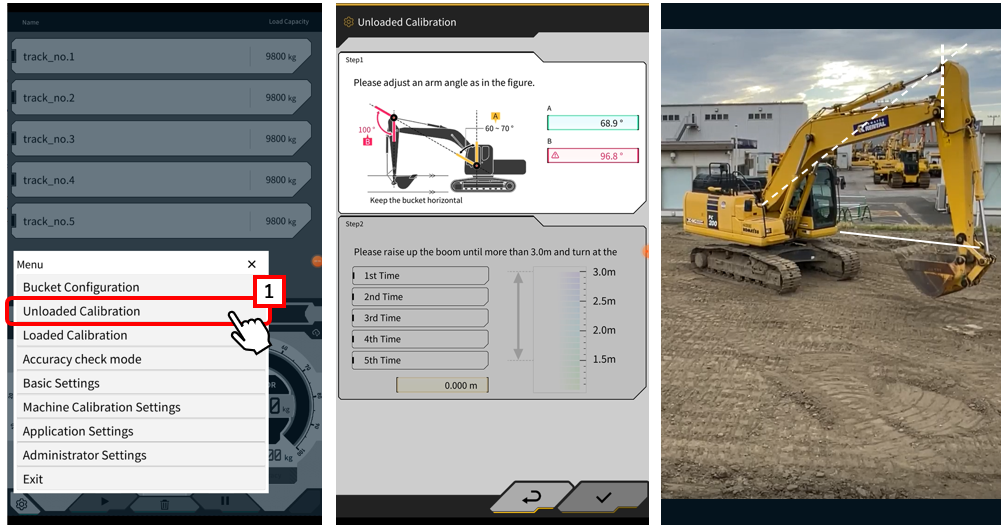

3. Après avoir vérifié et réglé ce qui précède, toucher 【"1 "Étalonnage sans charge】 dans le menu, et régler les angles du bras et de la flèche de la machine réelle pour qu'ils soient proches de l'angle de l'illustration de l'étape 1, et faire en sorte que le godet soit parallèle au sol.

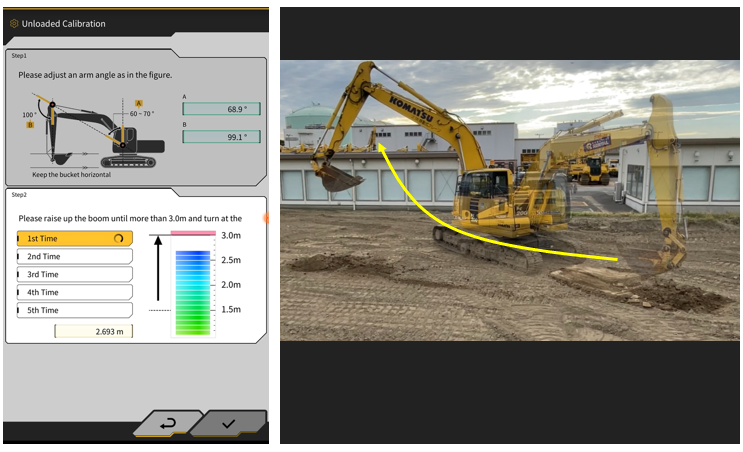

1）Après avoir réglé l'angle, lever la flèche tout en maintenant l'angle du bras et du godet et la faire pivoter de 90° jusqu'à ce qu'elle atteigne une hauteur de 3m ou plus.

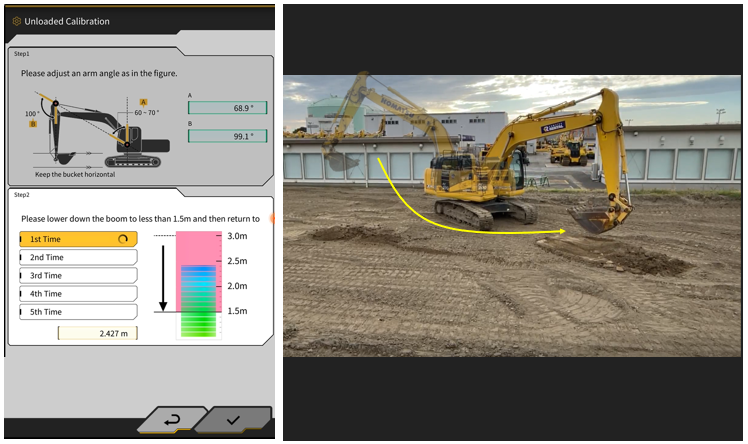

2) Lorsque la flèche atteint 3 m ou plus, elle est abaissée à nouveau tout en maintenant l'angle du bras et du godet et en tournant pour ramener la flèche à sa position d'origine.

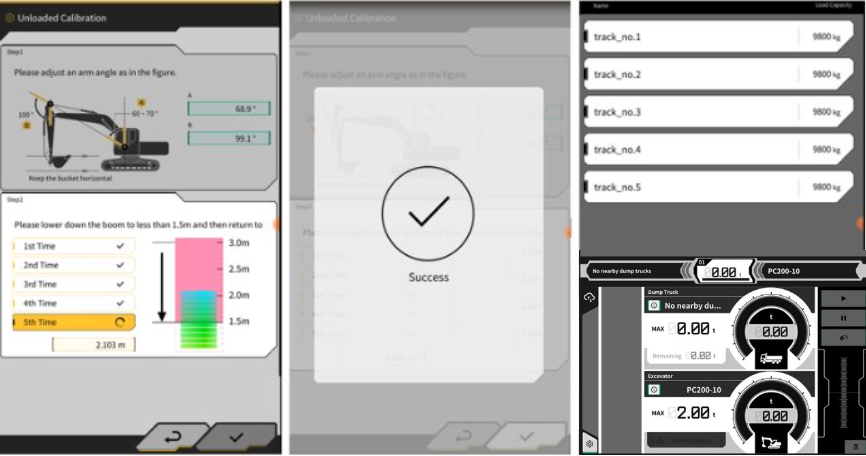

3) S'il n'y a pas de problème après avoir effectué les opérations ci-dessus cinq fois, le message "Succès" s'affiche et la charge utile peut être utilisée.


Veuillez vous référer à cette vidéo.【anglais】

Supplément

Opération de chargement

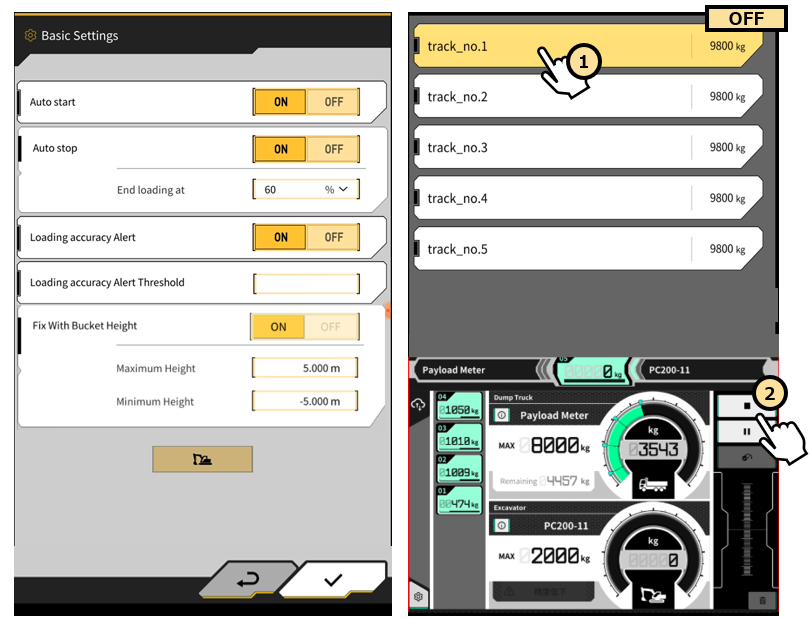

Pour charger un camion à benne, appuyez sur la liste des bennes①, puis sur la marque de lecture➁ pour commencer la mesure.

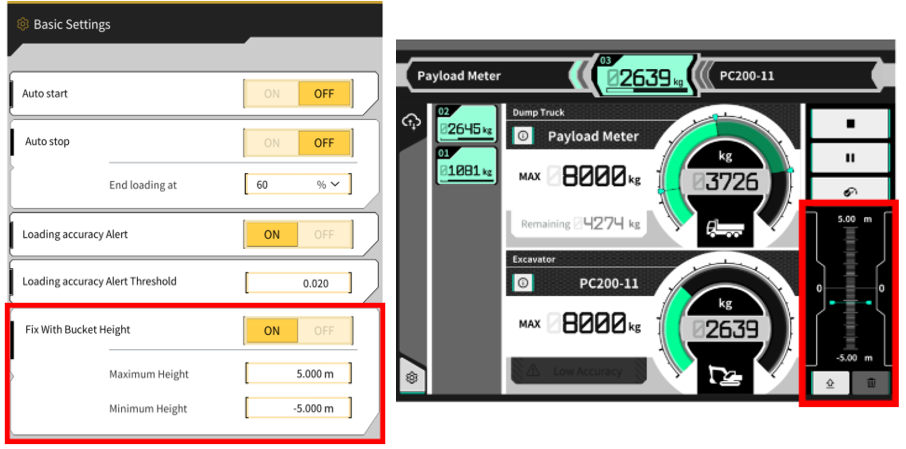

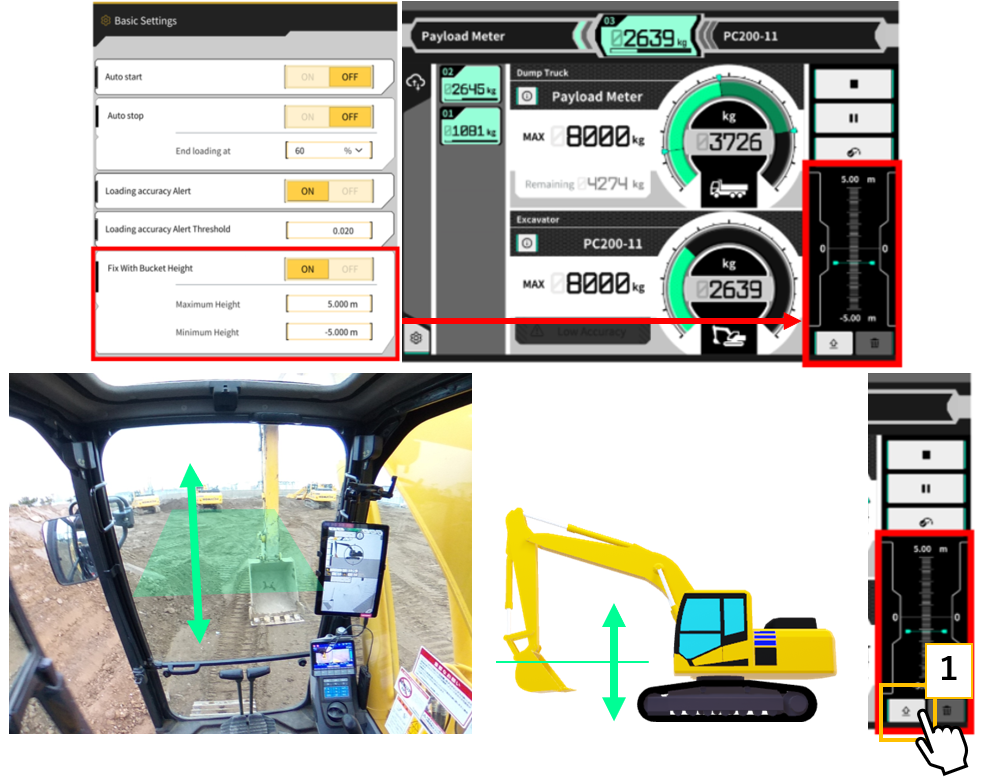

Lorsque l'option "Démarrage auto" est activée dans les réglages de base, l'opération de chargement démarre automatiquement lorsqu'une benne est sélectionnée.
Lorsque l'option "Arrêt auto" est activée, le chargement s'arrête automatiquement lorsque la limite maximale du paramètre de fin est atteinte.

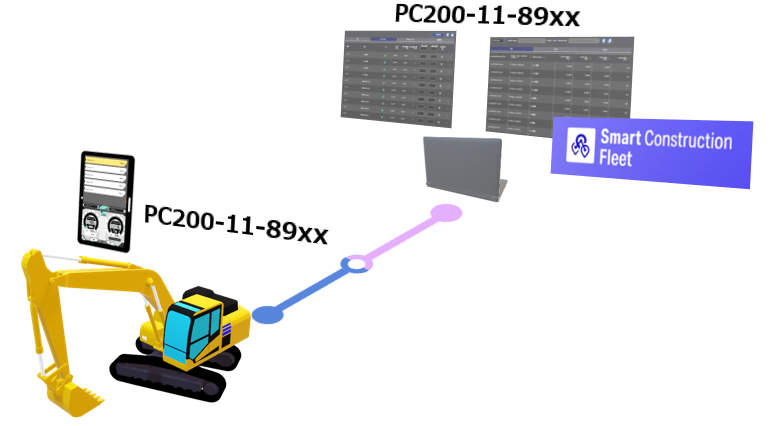

*L'acquisition de la liste de vidage et la gestion des résultats du chargement doivent être configurées à l'avance par l'administrateur à partir d'une autre application (Smart Construction Fleet).

*S'il y a une connexion Internet, les résultats de chargement pour chaque benne sélectionnée seront reflétés dans Smart Construction Fleet.

Lorsqu'une liste de bennes n'est pas nécessaire (Mode autonome)
Même si une liste de bennes n'est pas disponible ou ne peut pas être préparée, une benne par défaut (benne de démonstration) peut être affichée et pesée lorsque 【"1 "Mode autonome】 est activé.
*Les informations mesurées ne seront pas stockées dans le serveur ou dans Smart Construction Fleet.
