Comment vérifier les informations relatives à la relation de 3DMG sur le site web

Introduction

Cet article explique en détail comment gérer et vérifier correctement les données relatives à votre équipement de construction 3DMG sur le Web.
Vous pouvez gérer l'état de l'équipement de construction, utiliser les données en cas de problème et produire et utiliser des données valides à partir du Web.

Procédures et explications

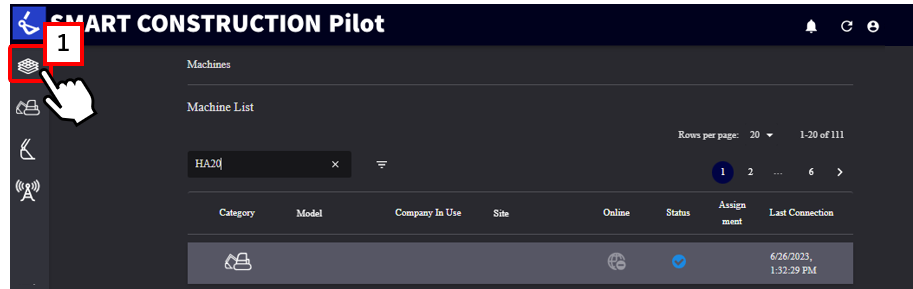

1. Ouvrez Smart Construction Pilot Web et cliquez sur 【"1 "l'icône de la machine】.

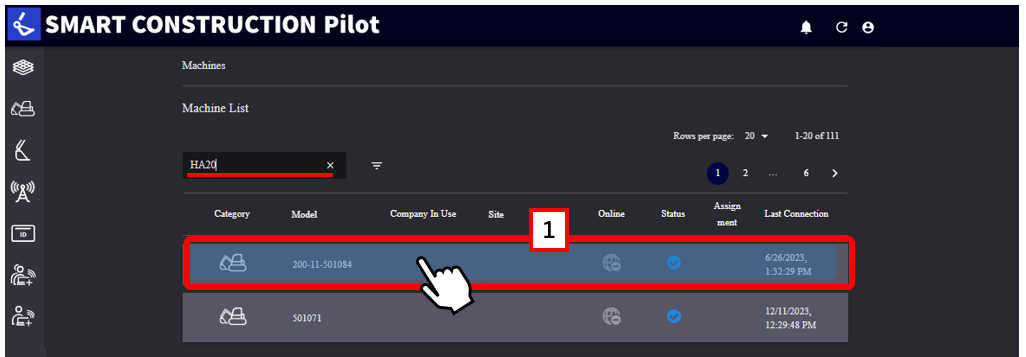

2. Recherchez par numéro de série de la machine ou du contrôleur pour lequel vous voulez vérifier les informations de réglage, et cliquez sur 【"1 "la machine de construction】 qui aboutit à la recherche.

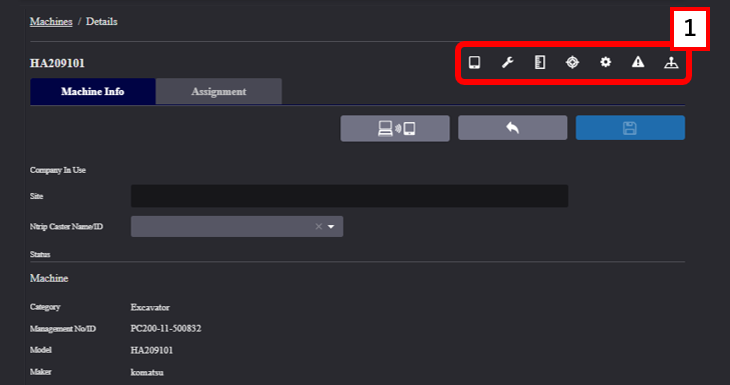

3. Cliquez sur chaque icône pour éditer les données correspondantes si nécessaire.

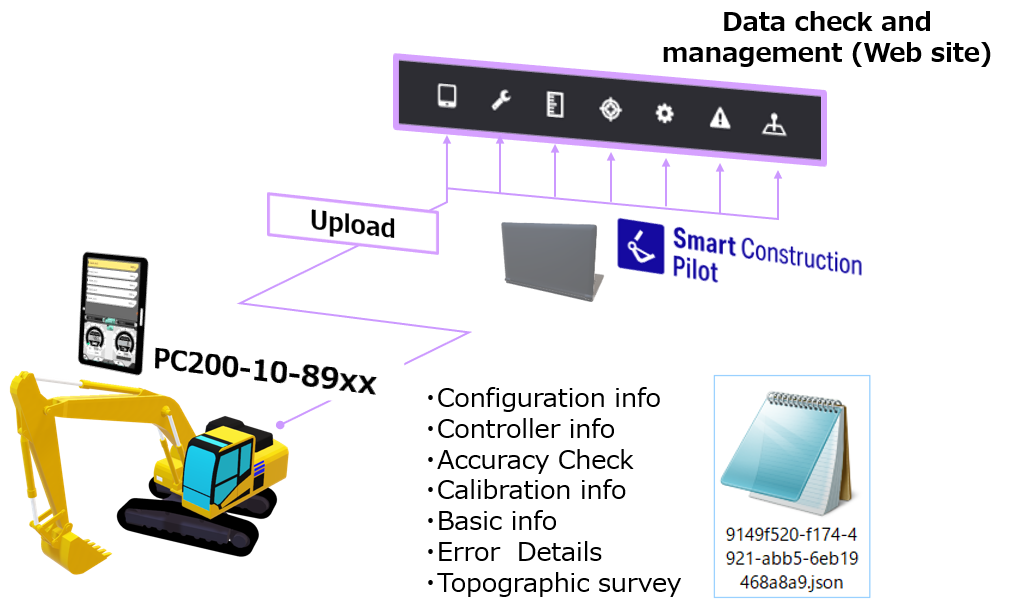

Qu'est-ce que 【"1 "related data】 ?
Configuration info, Controller info, Accuracy Check, Calibration info
Les informations de base, les informations d'erreur et l'étude topographique sont incluses.

Supplément

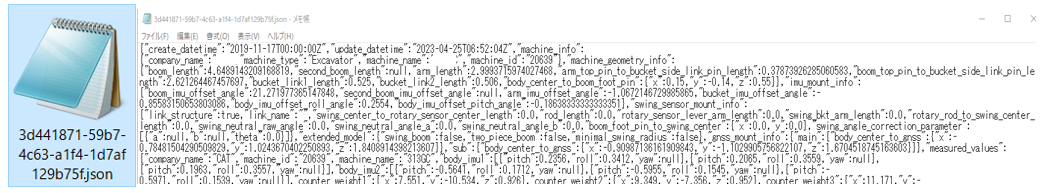

Les données téléchargées contiennent les informations de configuration qui ont été stockées dans l'application tablette et peuvent être vérifiées en les ouvrant dans "Memo" ou d'autres applications.

Informations stockées
Date/heure de mise à jour (UTC)	Nom du fichier de données	Nom du fichier de projet	Nom du plan de conception
Type de décalage (Perpendiculaire ou Vertical)	Valeur du décalage	Valeur de correspondance	X=E Y=N Z=Z
Type d'information de correction	Type de GNSS	Angle du masque du satellite
Nom du serveur	Nom du serveur URL	Port No.
ID de l'utilisateur	Point de montage	Vitesse de communication sans fil
Nom du modèle de la tablette	Version du système d'exploitation	Version de l'application

Les informations de réglage sont stockées dans le contrôleur et peuvent être vérifiées en les ouvrant avec "Memo", etc. lors du téléchargement.

Informations stockées
Date/heure de création (UTC)	Date/heure de mise à jour (UTC)	Informations sur le contrôleur
Informations sur le contrôleur Fabricant et modèle	Informations sur le contrôleur Version du micrologiciel	Récepteur GNSS Principal/Sub Chaque modèle/version
Chaque capteur IMU Fabricant/modèle/version

Vous pouvez télécharger les résultats de la mesure du terrain avec le bord de coupe sur le guidage de la machine.

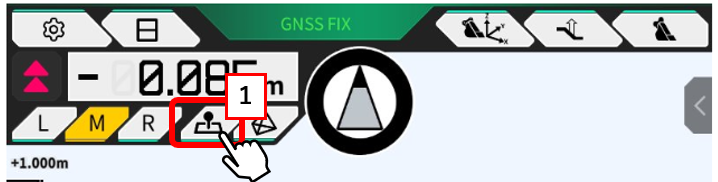

1) Touchez 【"1" l'icône】 ci-dessous pour mesurer 【"2 "le terrain au niveau de l'arête de coupe】.

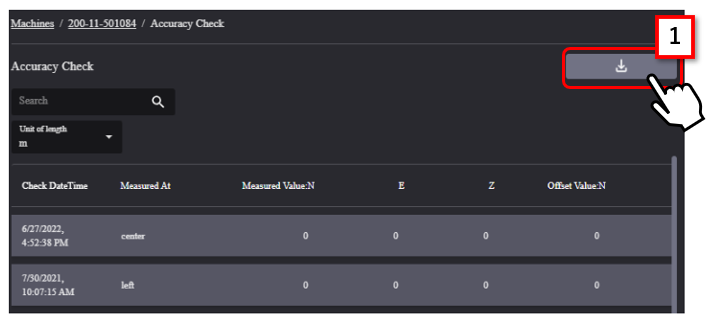

2) Les résultats peuvent être 【"1 "téléchargés】 au format CSV sur le web.

Les données calibrées seront stockées.
Lors du remplacement du contrôleur, les données de l'époque peuvent être utilisées pour la restauration, etc.



Contient des informations définies dans le contrôleur

Les informations sur les signaux d'erreur provenant des capteurs/câbles de raccordement connectés et les erreurs de connexion dans le GNSS ou avec le contrôleur sont stockées.

Vous pouvez télécharger les résultats de la mesure du terrain avec le bord de coupe sur le guidage de la machine.

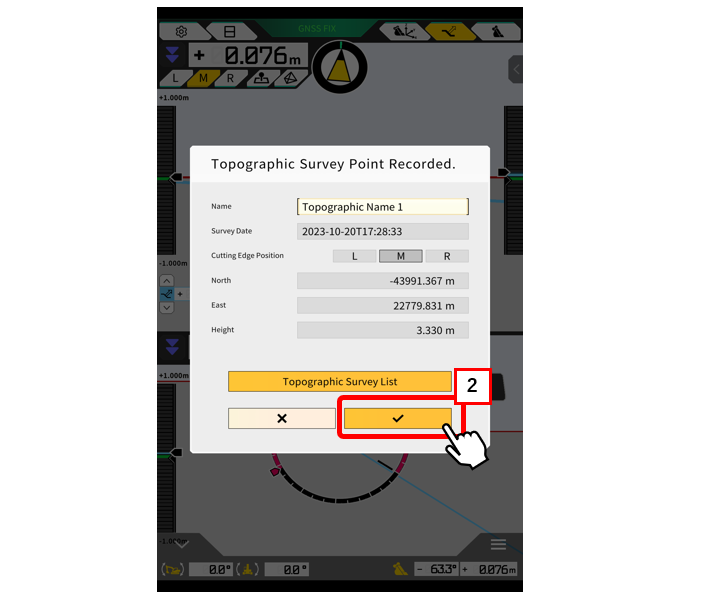

1) Touchez 【"1"l'icône 】 ci-dessous pour mesurer 【"2 "le terrain au niveau de l'arête de coupe】.

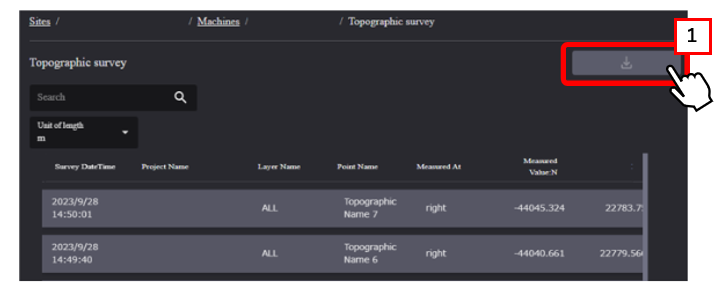

2) Les résultats peuvent être 【"1 "téléchargés】 au format CSV sur le web.

Supplément

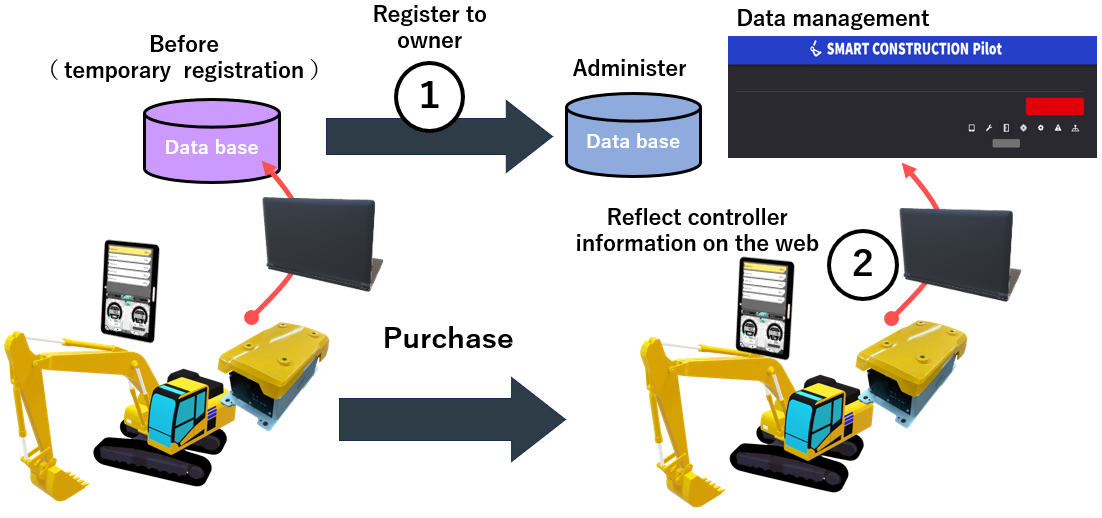

Comment les données connexes sont-elles stockées ?

Après avoir reçu l'ensemble de produits du distributeur, l'administrateur se connecte au portail client, démarre Smart Construction Pilot à partir de la liste des applications et confirme que les informations du contrôleur (machine de construction) sont reflétées dans son entreprise.
