Introduction

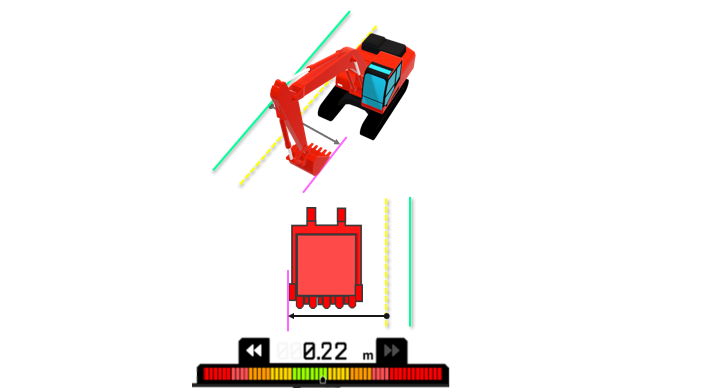

Cet article explique en détail comment afficher et construire une prudence et une distance horizontale basées sur les lignes de la vue de dessus utilisée par l'équipement de construction 3DMG.
En creusant à l'aide des lignes de la vue de dessus sélectionnée dans l'application tablette, l'opérateur peut procéder lui-même à la construction sur la base des lignes.
*Les paramètres de profondeur doivent être réglés séparément.
Procédures et explications

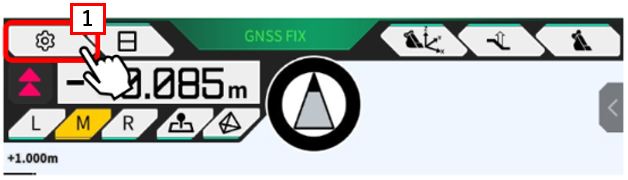

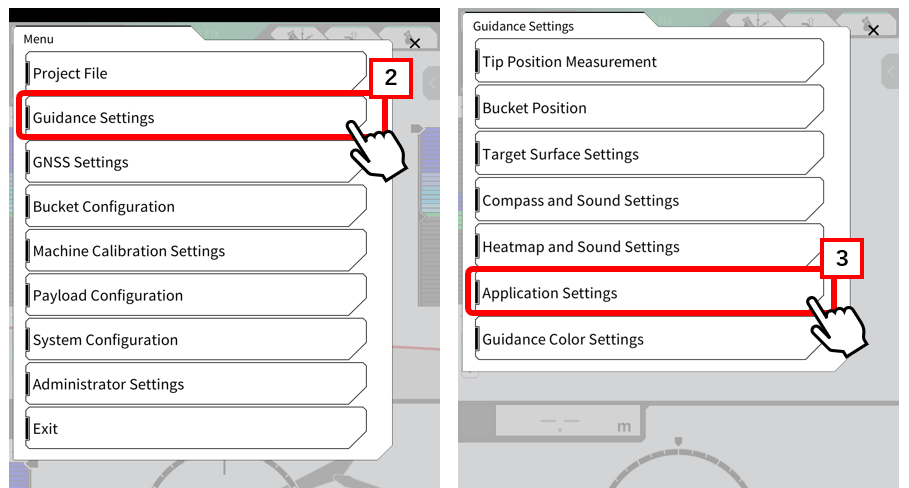

1.Sélectionnez 【"1" marque d'engrenage】 et choisissez 【"2" Paramètres guidage】 et tapez sur 【"3 "Paramètres de l’application】.

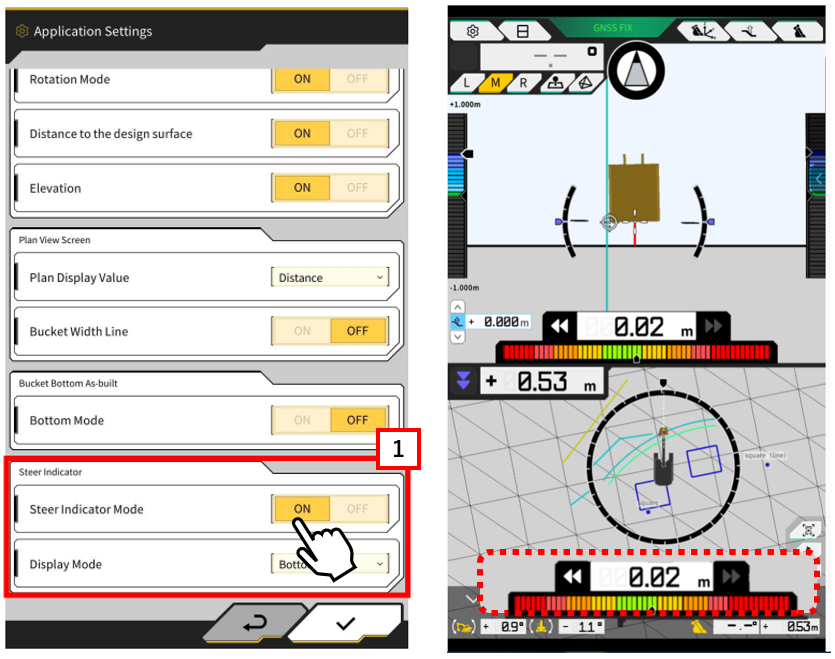

2. Activez 【"1" Mode indicateur de direction】 dans les paramètres de l'application et sélectionnez le mode d'affichage.
Mode d'affichage : Dans le cas d'une disposition à deux écrans, vous pouvez sélectionner la position d'affichage de l'indicateur en haut ou en bas.

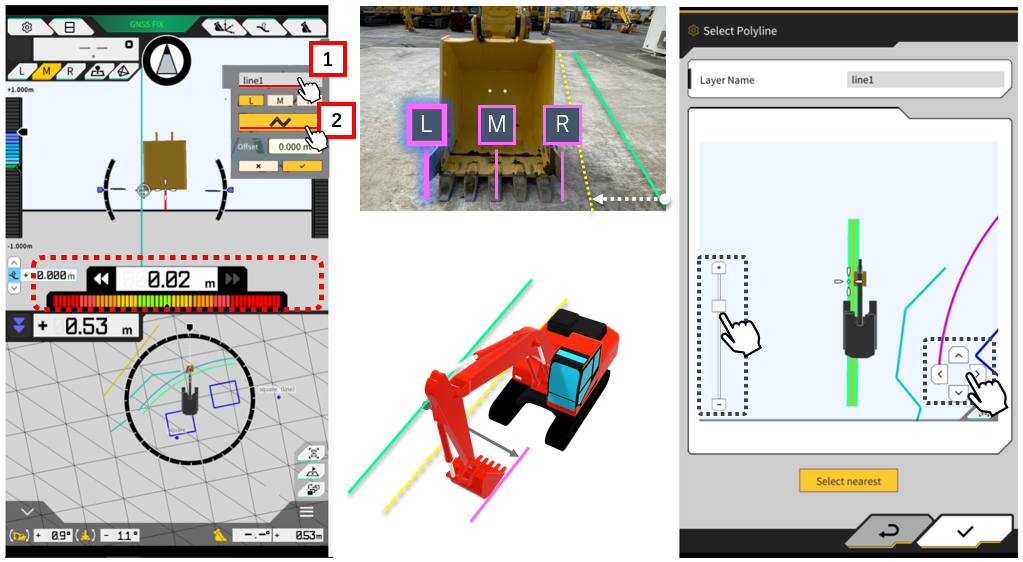

3. Tapez sur 【"1" menu latéral】, sélectionnez le calque de vue du dessus dans le fichier de projet et sélectionnez la position de l'arête de coupe à utiliser pour le guidage parmi L, M et R.
4. Appuyez sur le bouton Sélection de ligne, puis sélectionnez et cochez【"2"la ligne 】 de la couche à utiliser pour le guidage.
Dans l'écran de sélection de la polyligne, touchez le curseur de zoom et la barre transversale pour vous déplacer jusqu'à la ligne à utiliser.
*Si nécessaire, créez une ligne de décalage (par exemple, jaune) en entrant la quantité de décalage par rapport à la ligne de vue de dessus sélectionnée (par exemple, verte).
Supplément
・Réglages sonores de l'indicateur de direction

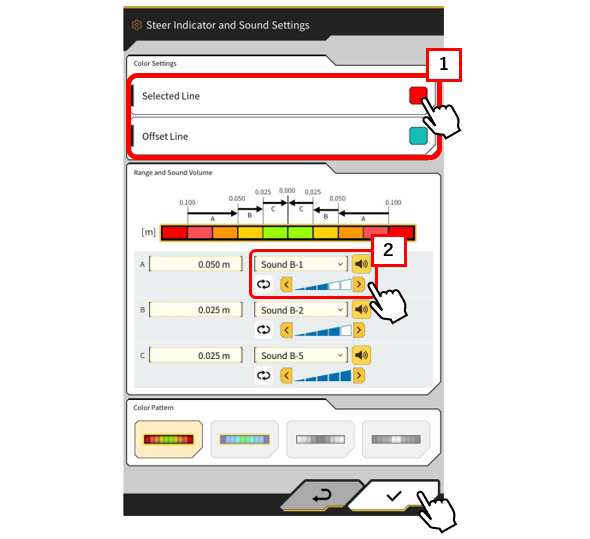

1. Touchez la marque de vitesse, sélectionnez "Paramètres guidage", puis touchez "Paramètres de l'indicateur de direction et du son".
*Veuillez activer au préalable le mode indicateur de direction dans les paramètres de l'application.
1) 【"1" La ligne sélectionnée et la ligne de décalage】 sont mises en évidence dans la couleur que vous avez définie.
2)【"2" Volume plage/son】 modifie la portée, la couleur et le son de l'indicateur lorsque l'arête de coupe utilisée pour le guidage empiète sur la portée définie.

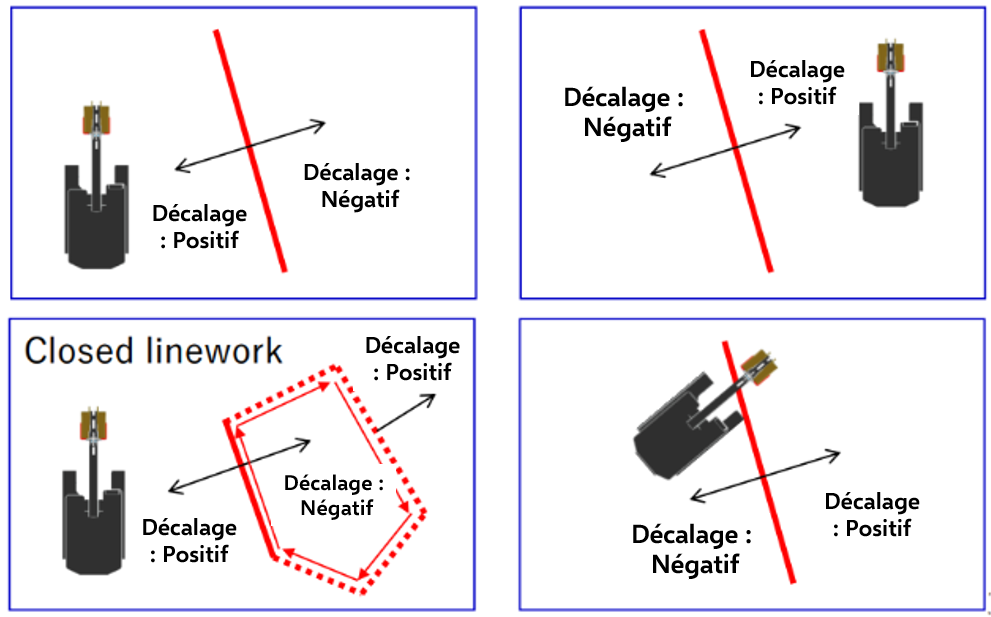

・Modèle de la quantité de décalage
Varie en fonction de l'auto-position de la ligne/de l'équipement de construction sélectionné.
