Comment créer les données de géofence

Introduction

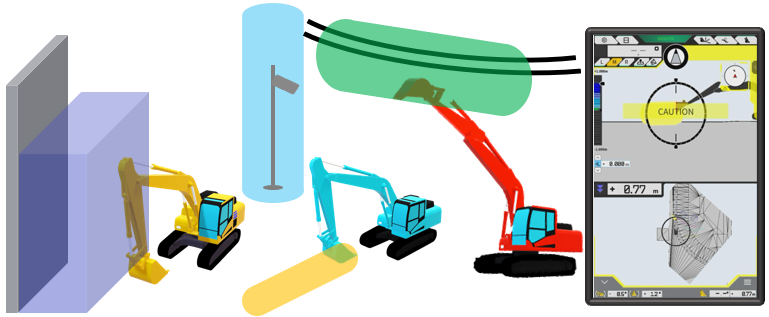

Cet article explique en détail comment créer une géofence pour définir librement des zones de danger de contact et des zones de prévention des déviations avec votre équipement de construction 3DMG.
La création d'une géofence vous permet d'être alerté lorsque vous vous approchez d'une zone de géofence et d'indiquer clairement cette zone.
L'application pour tablette émet un avertissement sonore pour alerter l'opérateur du danger.

La fonction de géofence peut ne pas fonctionner correctement en fonction de l'environnement et des conditions d'utilisation.
Ne faites pas trop confiance à cette fonction et ne l'utilisez qu'après en avoir compris le fonctionnement et les conditions d'utilisation.
Non disponible pour 2DMG mdoe, 2 Piece Boom et Swing Boom pour le moment.

Procédures et explications

Activation du mode géofence

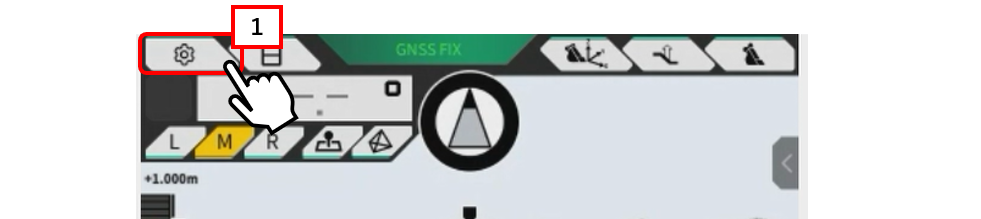

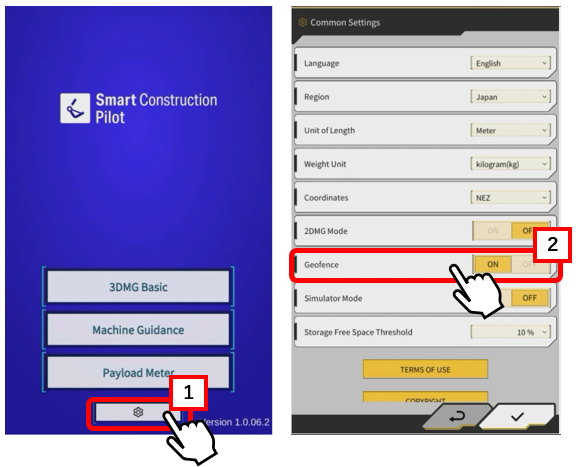

1. Ouvrez l'"écran de sélection", appuyez sur 【"1" common setting button】 avec la marque d'engrenage, activez 【"2" Geofence】 et appuyez sur la case à cocher.

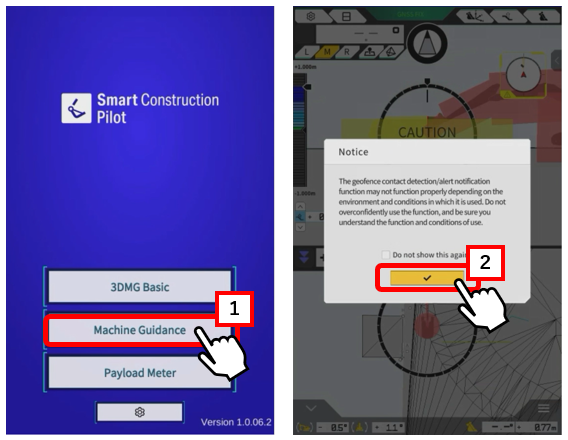

2. Sélectionnez 【"1" Machine Guidance】et 【"2 "check the notice displayed on the screen.】

Réglages de base pour le mode géofence

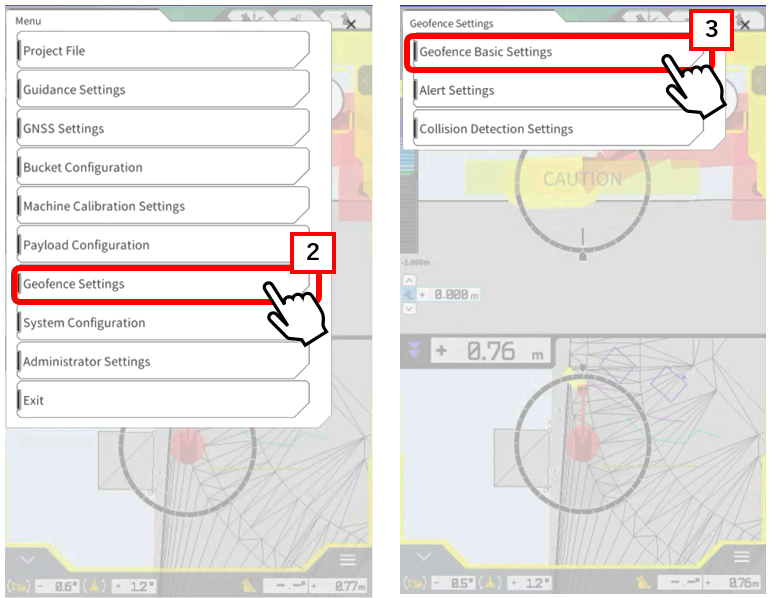

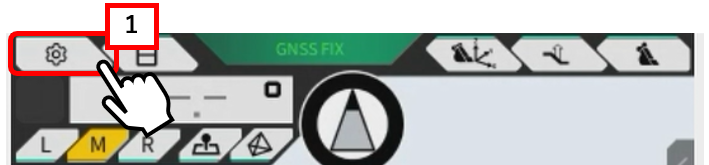

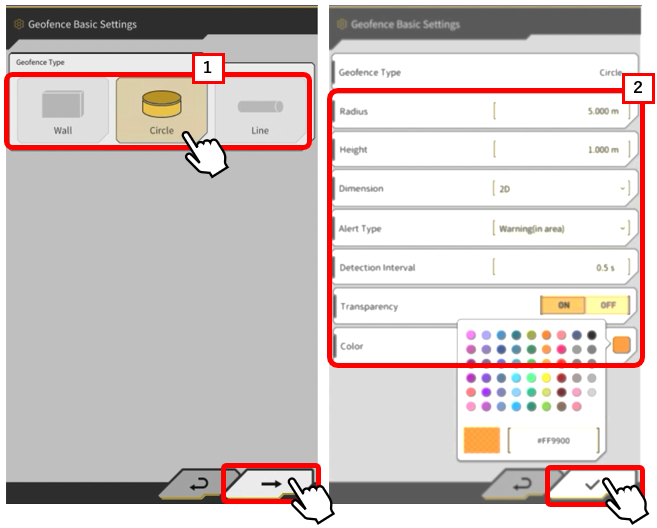

1. Appuyez sur 【"1" bouton menu】, sélectionnez【"2" Geofence Settings】 dans le menu, puis sélectionnez 【"3" Geofence Basic Settings.】

2. Sélectionnez 【"1" Geofence Type】 et passez à l'étape suivante pour effectuer 【"2" Basic settings (Radius, Height, 2D or 3D, Alert type, Detection interval, Transparency, and Color.)】
*Pour référence, voici la procédure à suivre pour le type de cercle

Le type de mur n'est disponible qu'en 3D, avec des paramètres par défaut pour l'épaisseur et la hauteur.
Pour le type Ligne, uniquement en 3D, vous pouvez définir le rayon de la ligne centrale lorsque vous reliez un point A à un point B.

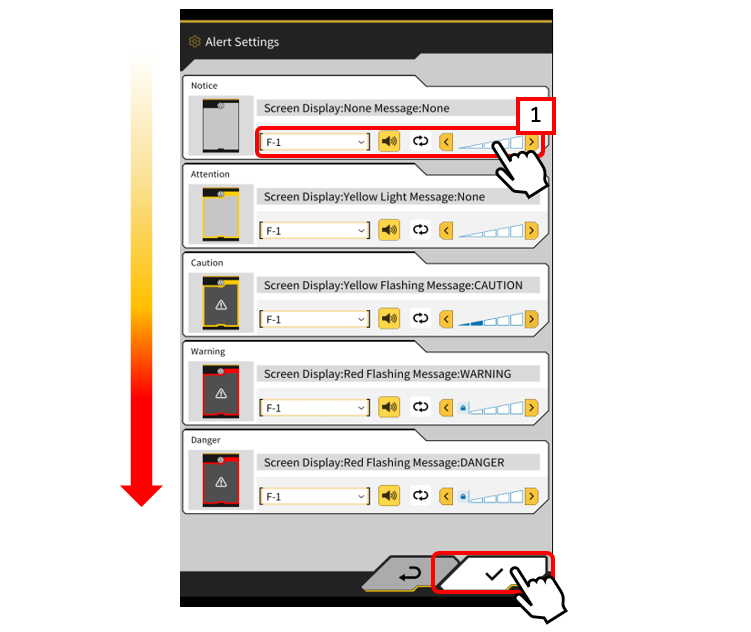

3. Après les paramètres de base, définissez 【"1" Alert Settings】 pour l'intrusion de la géofence, et 【"2" Detection Range for each part of the construction machine】 pour les paramètres de détection de la poussée.

Réglage de l'alerte : S'allume et émet un son sur l'écran lorsque la machine détecte une zone de géofence créée par la machine.

Réglage de la détection de collision : En vous référant à l'illustration, mesurez et réglez la plage de détection de la flèche, du bras et du godet.
X : Longueur Y : Largeur Z : Largeur verticale
A : Zone angulaire de la plage de rotation
B et C : Rayon à partir du centre du corps de la machine
D : Hauteur verticale par rapport au cadre tournant

Création d'une géofence

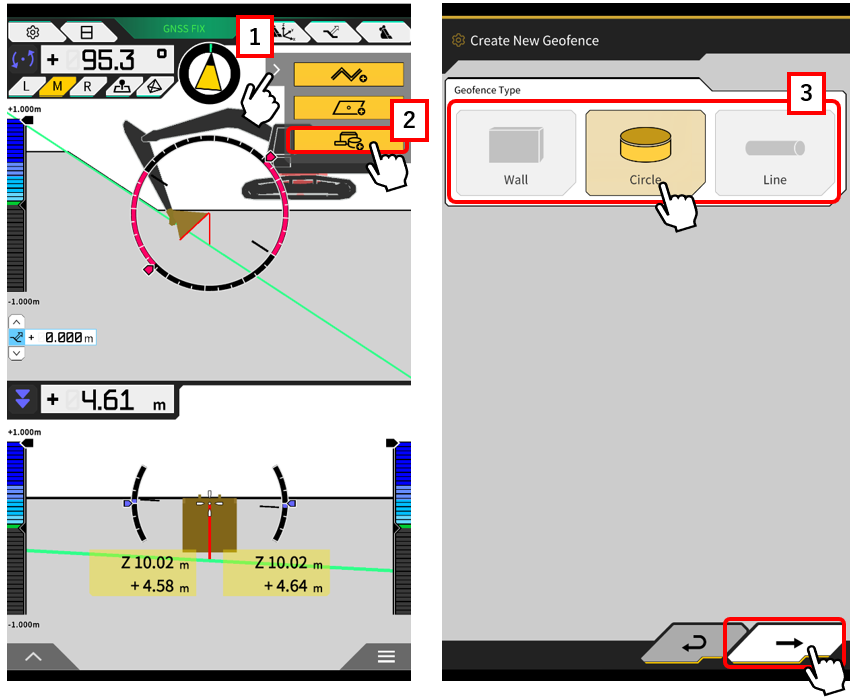

1. Appuyez sur 【"1" l'icône de raccourci,】 puis sélectionnez l'icône 【"2 "Créer une clôture géoïde,】【"3" choisissez le type de clôture géoïde】 que vous souhaitez créer, puis procédez.

2. Confirmez la saisie du nom, de la précaution à prendre et des valeurs d'entrée nécessaires (dimensions de la forme, coordonnées, etc.) pour créer la géofence, puis vérifiez que la géofence que vous avez créée est reflétée dans la liste.

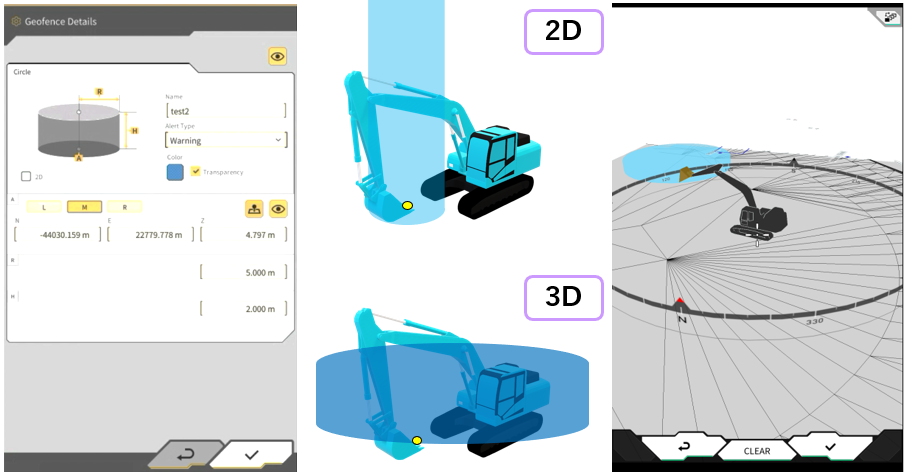

Voici, à titre de référence, la procédure à suivre pour le type de cercle.
Saisir les coordonnées de l'arête de coupe ou saisir directement les points et le rayon R
Pour la 2D : une zone de cercle peut être créée
Pour la 3D : vous pouvez définir la hauteur de la zone du cercle.

Liste des géofences

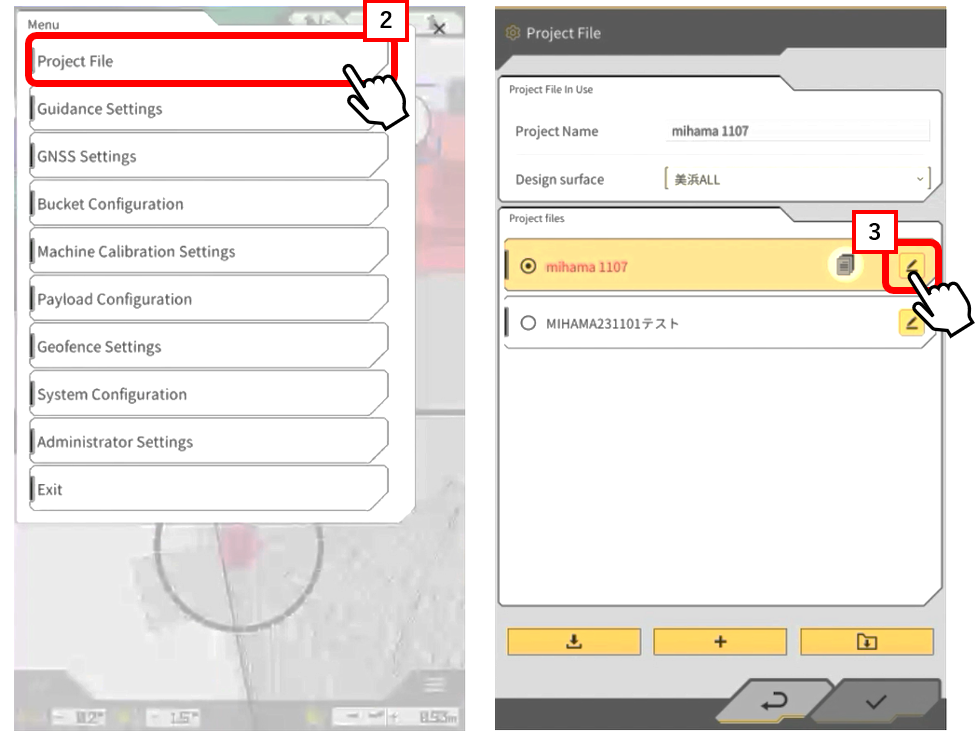

1. Tapez sur 【"1" le menu】 et sélectionnez 【"2"Fichier projet.】

2. Touchez 【"3" l'icône d'édition】 du projet sélectionné.

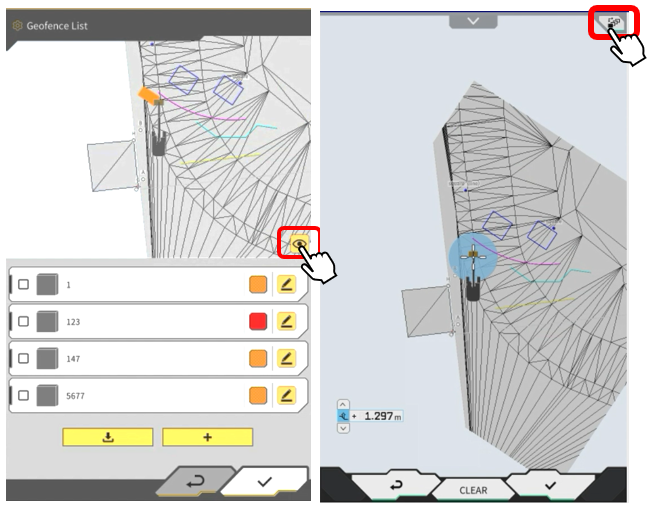

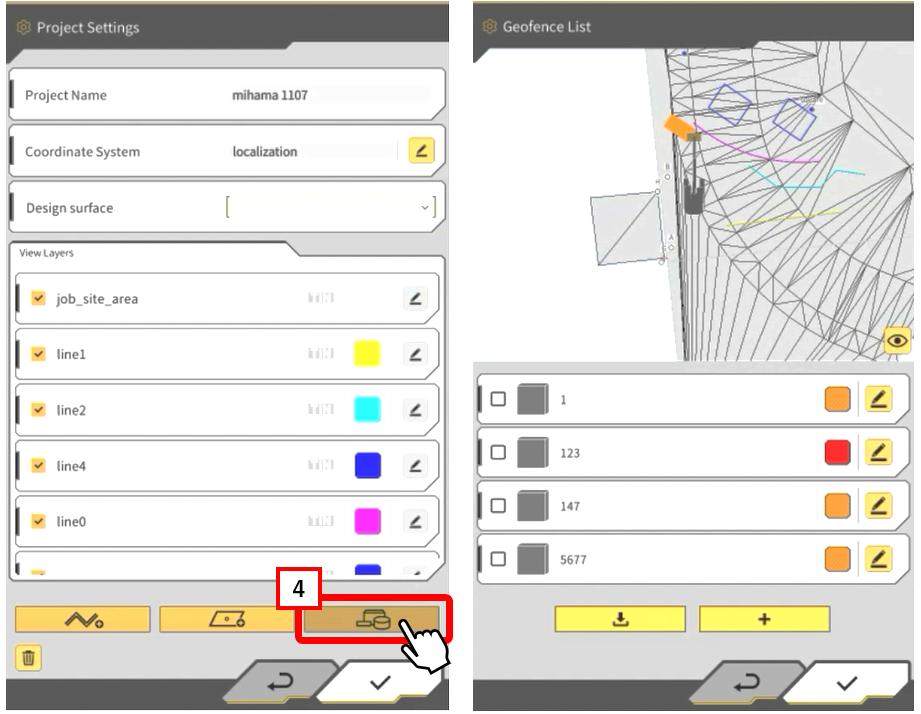

3. Touchez 【"4" l'icône de la clôture du géoïde】 et la liste créée s'affiche.

Touchez l'icône pour confirmer l'affichage des formes que vous avez créées.

4.Comment vérifier

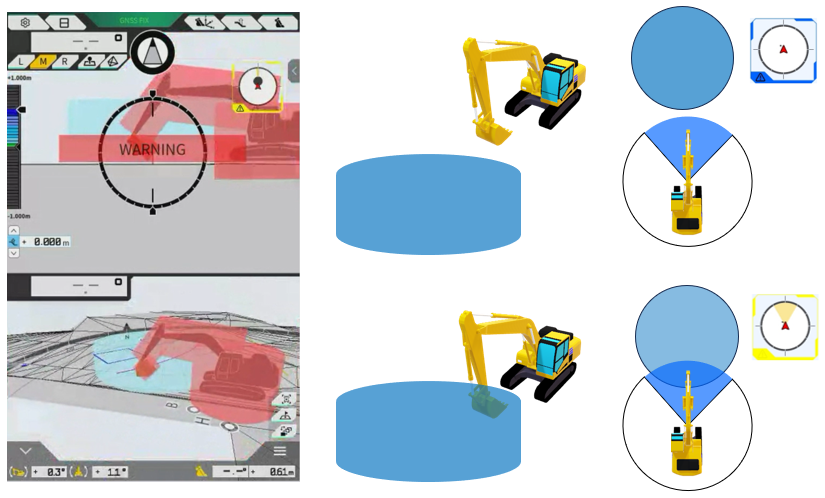

 Si une géofence est saisie alors que la détection de collision est activée, un avertissement est généré et l'opérateur est alerté.

Supplément

Modèles de géodéfense

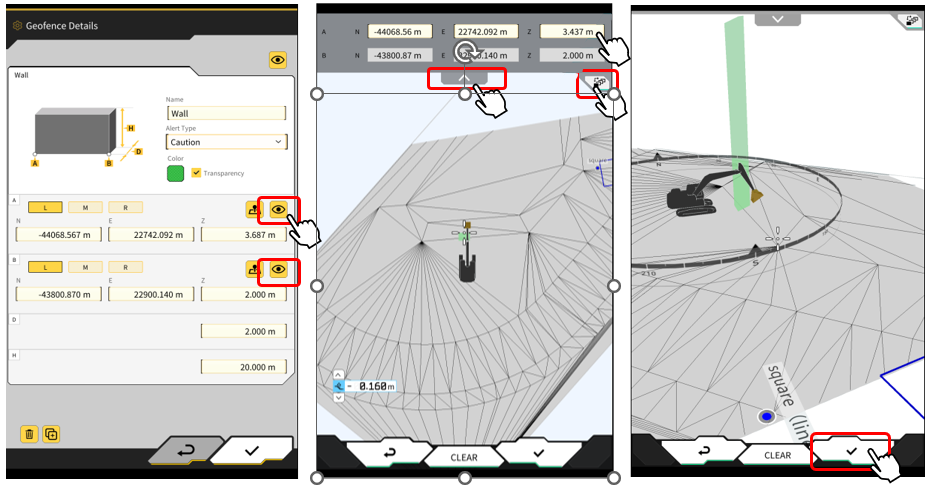

Pour le type de mur

Après avoir saisi les coordonnées (point d'arête ou saisie directe), déterminez la longueur et la largeur.

Saisissez la hauteur (H) pour spécifier la hauteur du mur.

Le décalage peut être utilisé pour ajuster la hauteur.

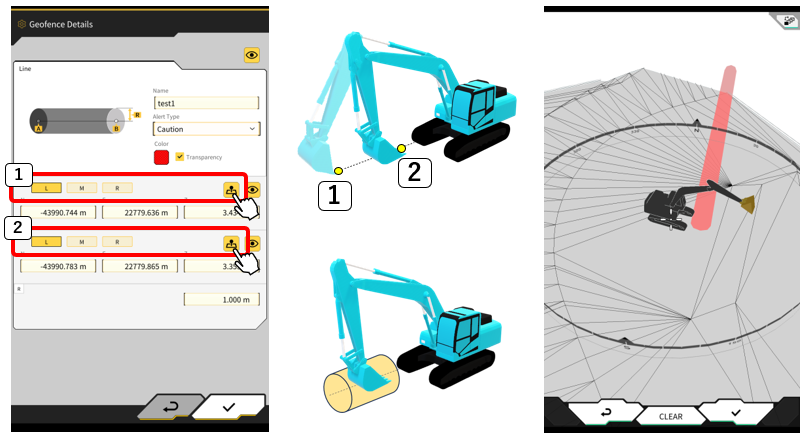

Pour le type Ligne

Obtenez les points A et B à partir des points d'arête de coupe ou par saisie directe, et déterminez le rayon centré sur la ligne entre les deux points.

Le décalage permet d'ajuster la hauteur.

Fonction d'affichage de la zone de détection

Réglage de l'affichage de la zone de détection

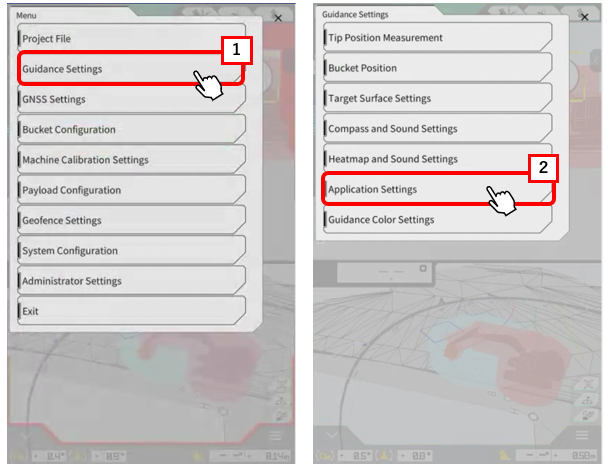

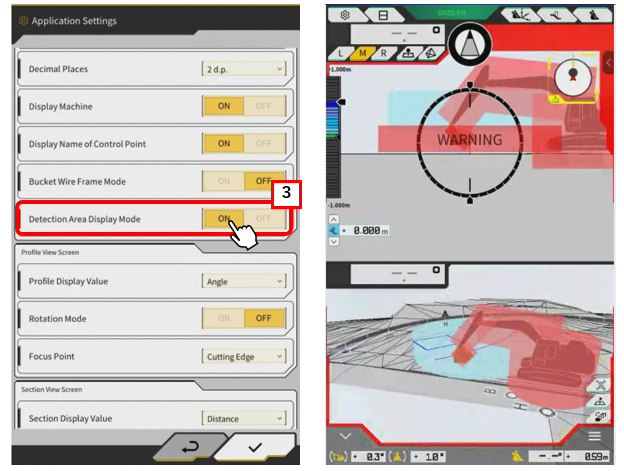

Sélectionner 【"1 "Paramètres guidage】 dans le menu et activer 【"3 "Mode d'affichage de la zone de détection】 sur le 【"2 "Paramètres de l’application】.
La zone de détection du godet, du bras, de la flèche et du corps peut être affichée.

Fonction de transfert des données de géodéfense

Vous pouvez télécharger les zones de géofixation créées dans Pilot (WEB) et les mettre en place sur le chantier.

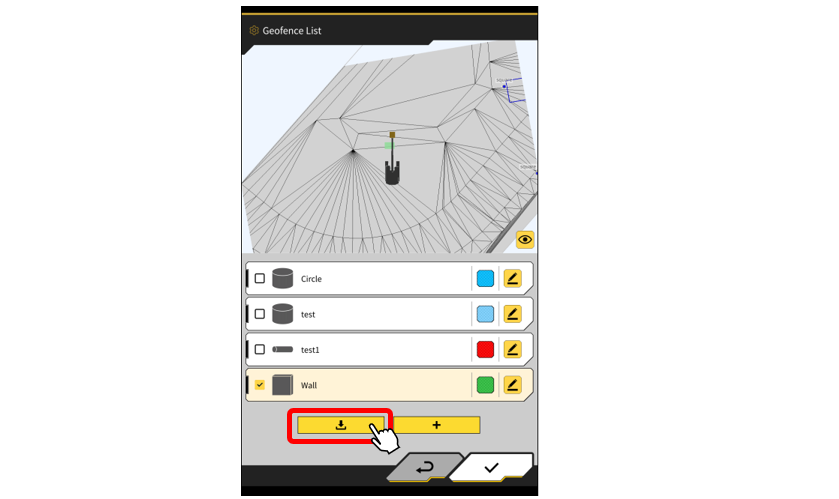

Touchez le bouton Télécharger pour télécharger les données de la géofence et confirmez qu'elles apparaissent dans la liste.

Un environnement Internet est nécessaire pour le téléchargement.
