Comment établir une zone restreinte au sein du chantier à l'aide d'une géofence (installation de PilotWEB)

Introduction

Cet article explique en détail comment définir des zones de danger de contact et des zones de prévention des déviations (géofences) sur le chantier dans PilotWEB et les partager avec les engins de chantier de 3DMG.
La mise en place d'une géofence permet de délimiter clairement la zone et d'être alerté à l'approche d'une zone.
L'application pour tablette émet un avertissement sonore pour alerter l'opérateur du danger.

La fonction de géofence peut ne pas fonctionner correctement en fonction de l'environnement et des conditions d'utilisation.
Ne faites pas trop confiance à cette fonction et ne l'utilisez qu'après en avoir compris le fonctionnement et les conditions d'utilisation.
Non disponible pour 2DMG mdoe, 2 Piece Boom et Swing Boom pour le moment.

Procédures et explications

Pre-setting

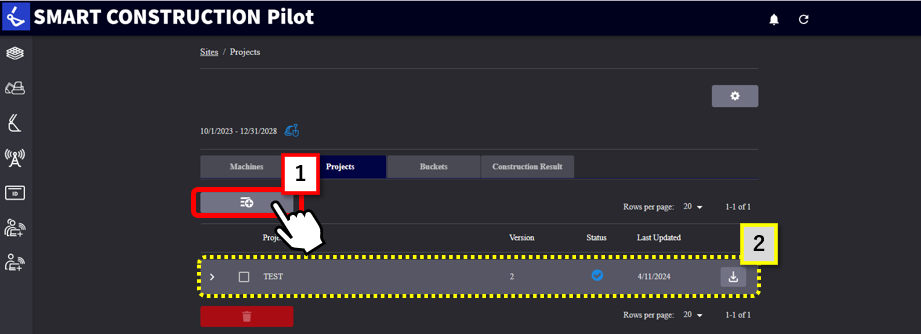

1. importer les données de conception, etc. à utiliser pour la construction dans【"1" projet】 dans les informations du chantier et créer 【"2" données de projet】 à l'avance.

Activation du mode géofence

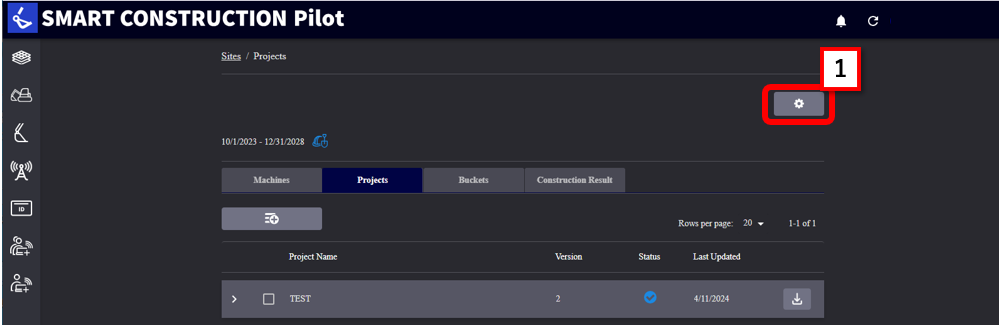

1. Sélectionnez le projet et cliquez sur 【"1" le symbole de l'engrenage】 dans le coin supérieur droit de l'écran.

2. Activez Geofence dans 【"1" Paramètres communs】, et cochez la case après avoir accepté les notes à l'écran, puis 【"2" Geofence Menu】 sera ajouté.

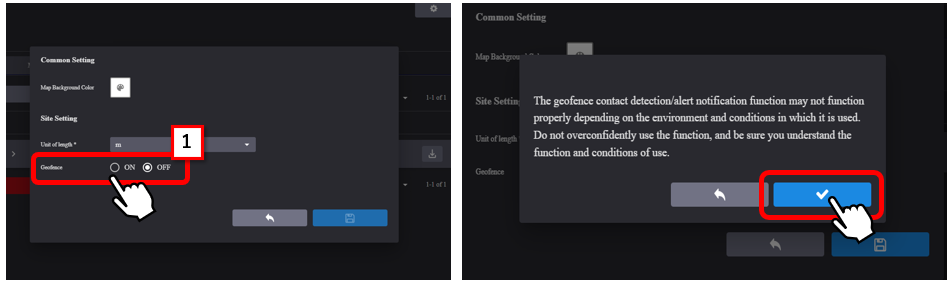

▼ Activation et acceptation de la géofence

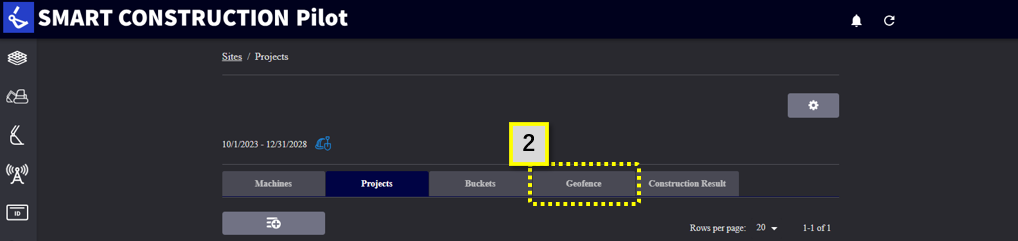

▼ Affichage de la géofence

Création de données de géofence

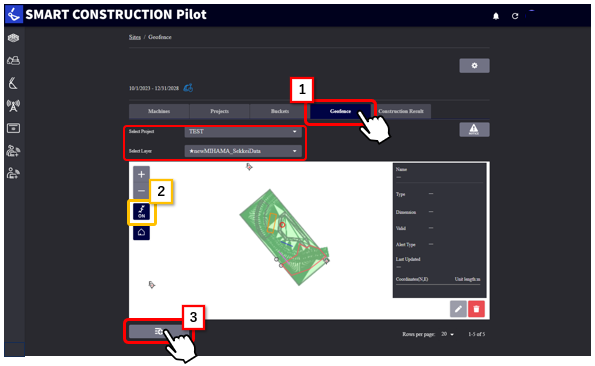

1. Sélectionnez l'onglet 【"1 "Geofence】, et cliquez sur le 【"3" Bouton Créer nouveau】.

2. Sélectionnez le projet que vous avez créé et la couche de données importée, et les données de conception apparaîtront à l'écran.

Si les données de plan sont incluses dans les données importées, cliquez sur 【"2"l'icône de travail en ligne】pour afficher la vue de plan superposée.

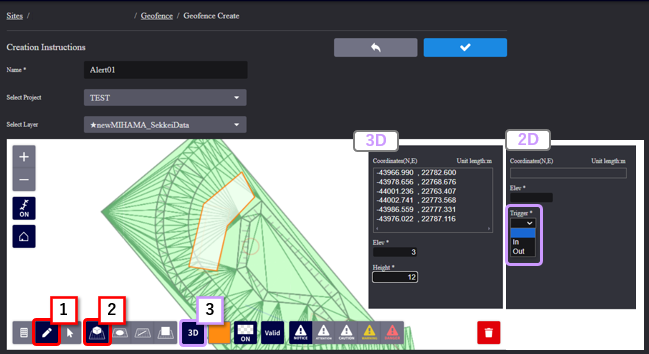

3. Après avoir sélectionné le nom de l'alerte, le projet et la couche de données, cliquez sur 【"1"l'icône de point】 , sélectionnez le【"2" type de géofence】, puis choisissez la couleur, la transparence ON/OFF et l'activation/désactivation de la géofence, et dessinez sur la zone.
Dessin : Double-cliquer pour combiner avec le point de départ du dessin.

Voici comment créer une polyligne comme référence

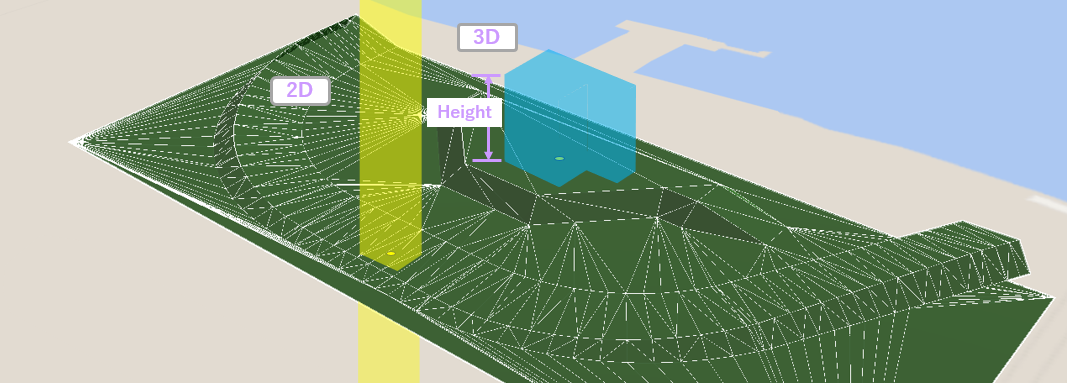

Type 【"3"】 : 2D et 3D
Seule la 2D peut être utilisée comme déclencheur pour l'approche de la zone d'avertissement et l'avertissement d'écart par rapport à la zone.

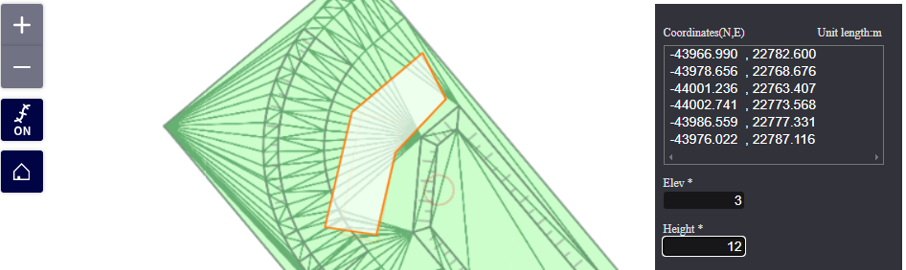

4. Après le dessin, entrez la valeur de l'élévation (en mètres) où l'alerte sera placée. Pour les données 3D, saisissez la hauteur de la clôture.

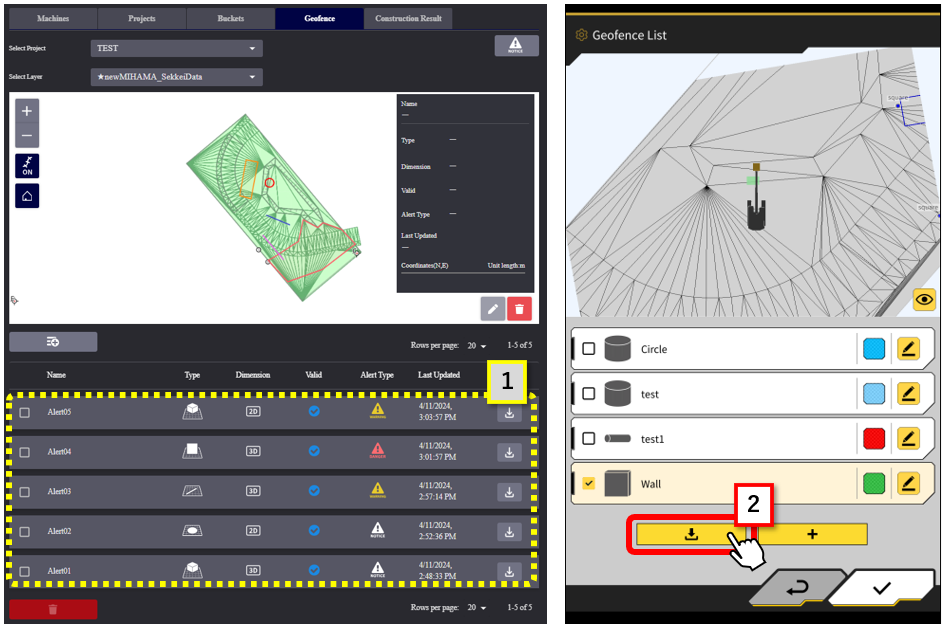

5. La géofence créée apparaîtra dans la 【"1" geofence list】 et pourra être 【"2" téléchargée du côté de la tablette】.

Le matériel de construction 3DMG lié au site du projet pourra être téléchargé.

Supplément

Paramètres de la zone de détection et du volume
La zone de détection des engins de chantier et le volume des alertes doivent être définis dans l'application.

Comment créer les données de géofence

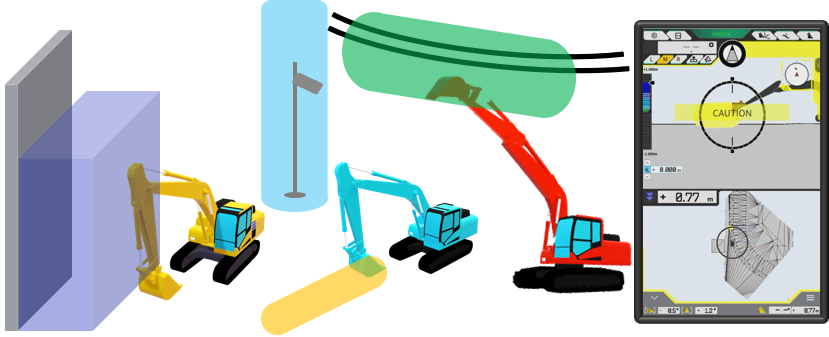

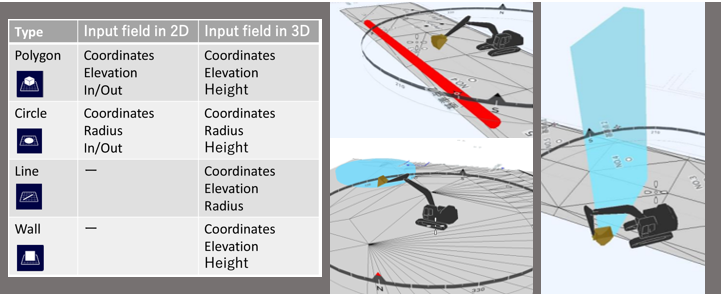

Types de géofences

Les types de création sont les suivants.
Veuillez vous référer à l'affichage du côté de la machine de construction ci-dessous.

Comment créer les données de géofence

Attention

Les géofences polygonales ne peuvent pas être modifiées dans l'application pour tablette.

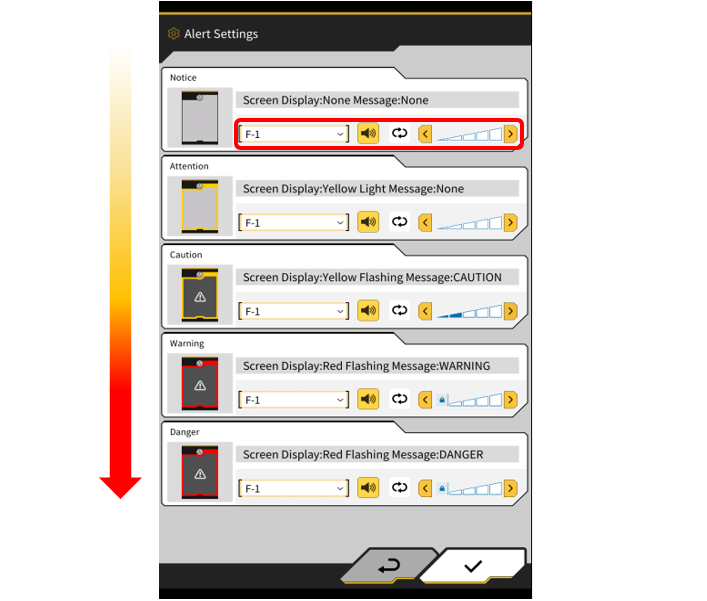

Type d'alerte

Lorsque quelque chose est détecté dans la zone de géofence, la zone autour de l'écran clignote en fonction de l'alerte définie.
