Comment utiliser le ２D Machine Guidance.

Introduction

Cet article explique en détail comment générer une surface cible à partir de la position de la carrosserie du véhicule et la construire sans utiliser le GNSS.
Cette méthode devrait être utilisée pour des constructions simples dans des endroits où l'utilisation de satellites est difficile (génie civil urbain).

Lors de l'utilisation de la fonction 2DMG, il n'est pas possible d'acquérir des données sur l'historique de la construction.

Procédures et explications

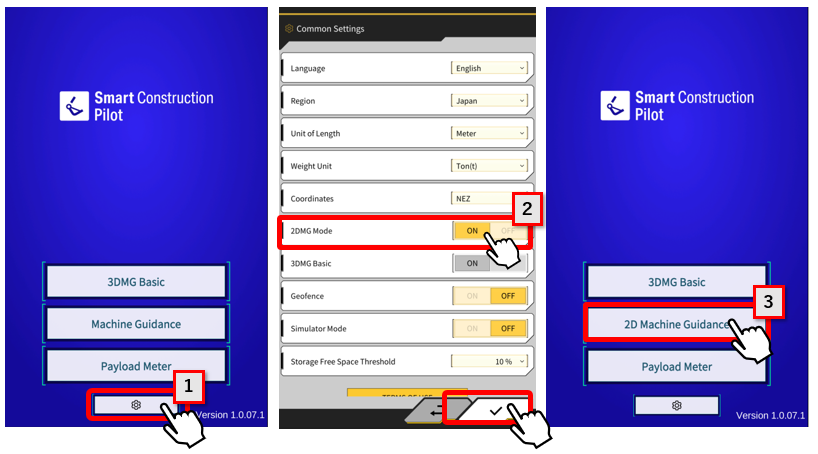

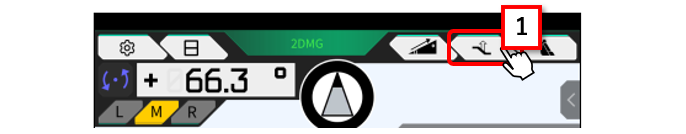

1. Sélectionner 【"1" Settings】 et 【"2" turn ON】le mode 2DMG.
　Après avoir coché la case, le guidage de la machine passe à 【"3" Guidage de la machine en 2D. 】

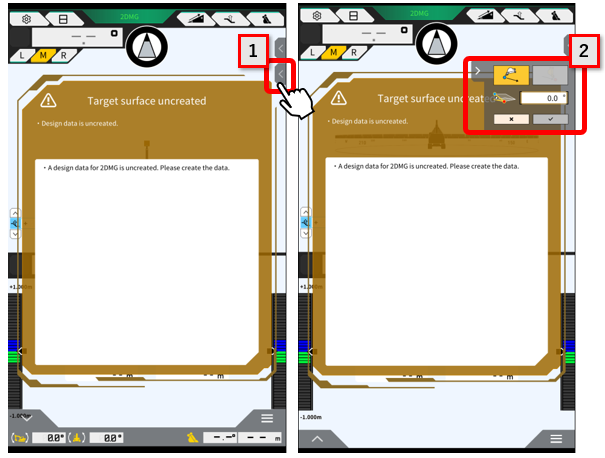

2. Les instructions de création de la surface cible s'affichent au démarrage.
【"1“Touchez la sous-fenêtre】 pour afficher 【”2" le menu de création de données】.

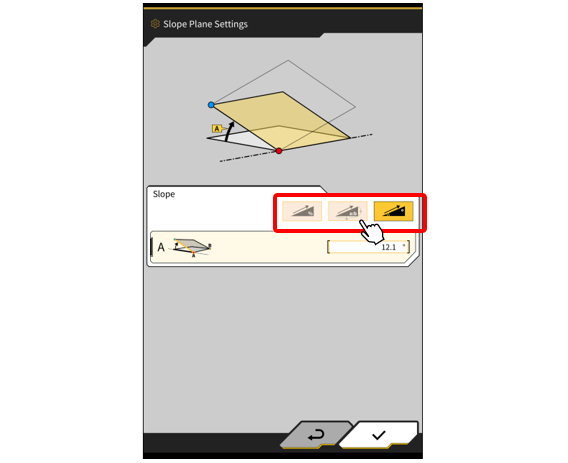

1) Si vous souhaitez créer un angle arbitraire (pente) ou un plan, saisissez d'abord l'angle.
Pour les plans : 0°.
Pour une pente : par exemple 45°.

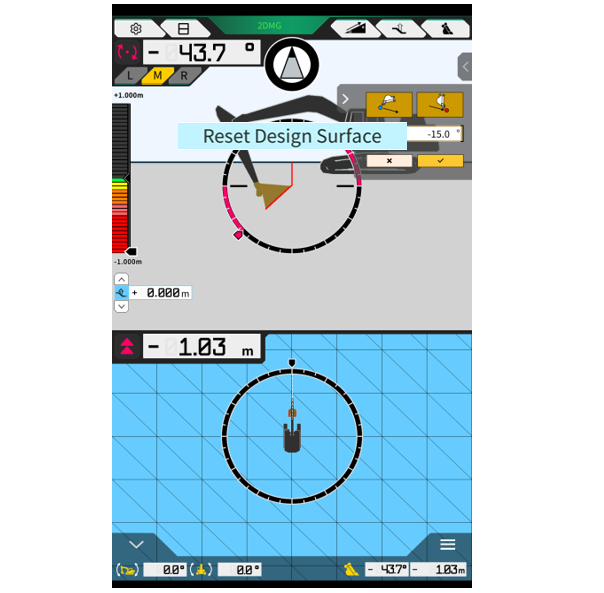

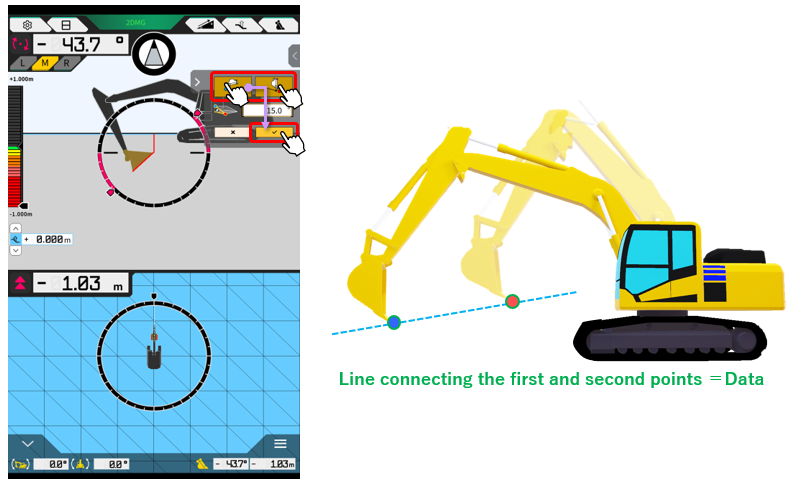

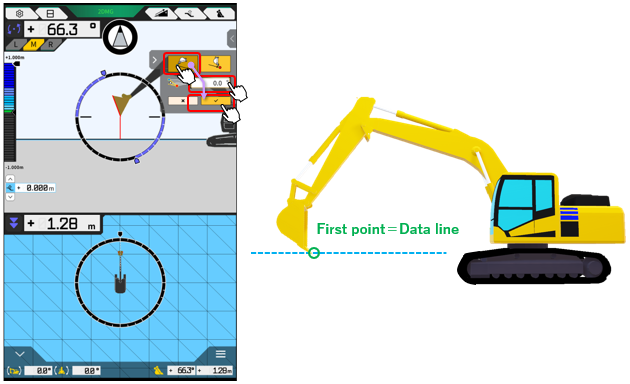

2) Si la ligne d'excavation a déjà été déterminée, placez le godet au deuxième point et appuyez sur l'icône du godet.

Si une mise en garde se produit en raison d'un mouvement ou d'un balancement par rapport au point créé, recréez le plan de conception et utilisez ensuite la fonction de guidage.

Supplément

・Fonction de décalage

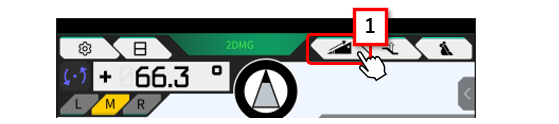

Toucher l'icône 【"1" Décalage 】et créer une ligne d'excavation de base à partir du point de référence pour décaler la hauteur par rapport à la ligne.

・Conversion d'unité

La sélection de l'icône 【"1" Inclinaison】 permet de modifier l'unité de mesure des données créées.

・Caution pour la re-création de données

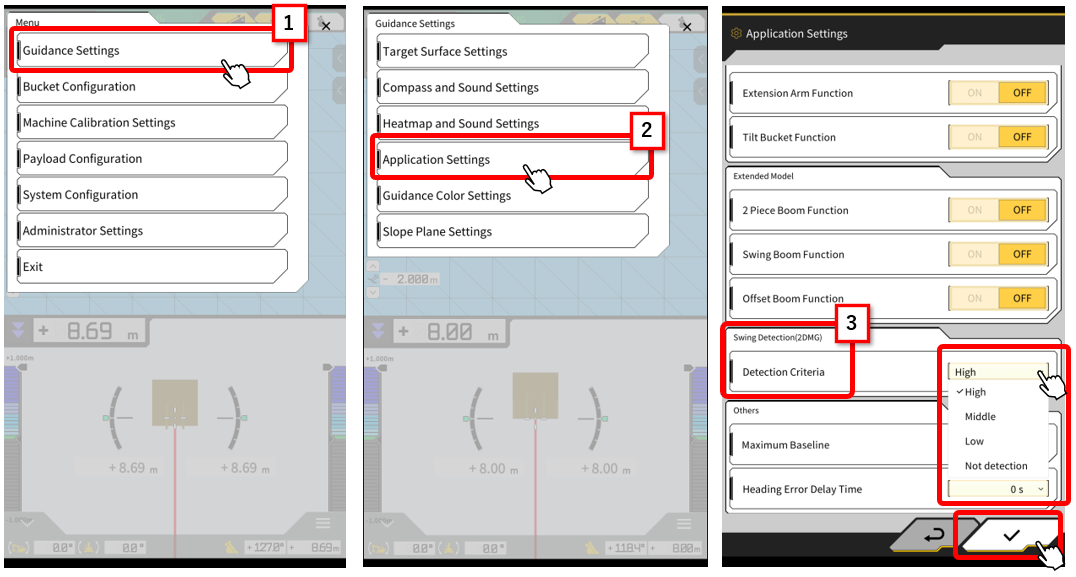

Après avoir sélectionné 【"1 “Paramètres guidage】 à partir de la marque d'engrenage, il est possible de sélectionner Swing Detection (2DMG) dans 【”2 “Paramètres de l’application】 et de définir 【"3"Critères de détection】 à partir de la vitesse d'oscillation.

Étant donné que la surface de conception est créée à partir de la posture au moment de l'acquisition du point, il n'est pas supposé que les données créées puissent être utilisées en continu après avoir bougé ou s'être balancé à partir du point.
