Come sfalsare la superficie di progettazione.

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come sfalsare (modificare l'altezza dei dati) la superficie di disegno durante la costruzione nella schermata Guida.

Procedure e spiegazioni

Verticale

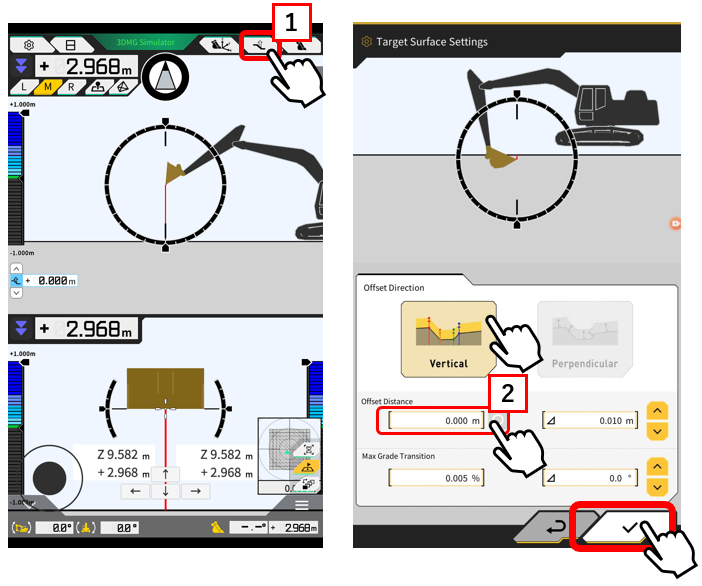

１．Toccare l'icona 【"1" Impostazioni superficie target】 nella schermata di guida, inserire manualmente 【”2 “Distanza compens】 e toccare il pulsante di controllo.


Perpendicular

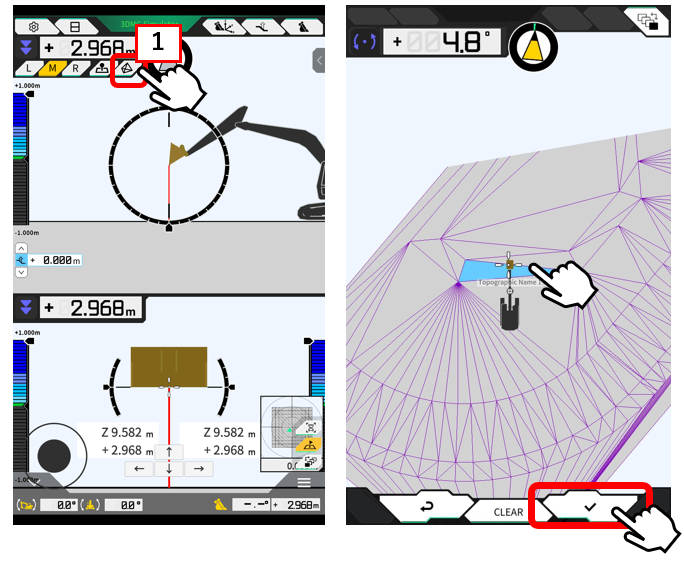

２．Toccare【"1 ”i dati TIN】, selezionare l'intervallo di dati da estendere e toccare il pulsante di controllo.

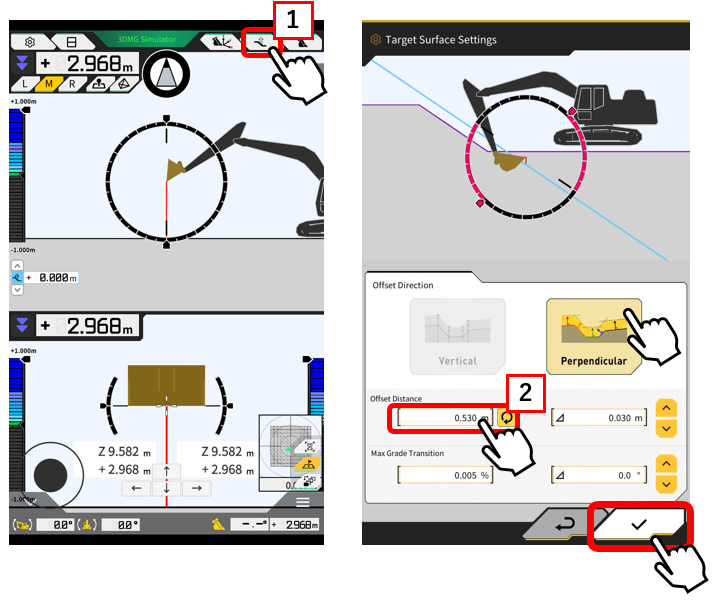

１)Toccare 【"1"Impostazioni superficie target】 nella schermata di guida, inserire manualmente 【”2 “Distanza compens】 e toccare il pulsante di controllo.

Integrazione

L'icona diventa gialla quando l'offset è in uso.

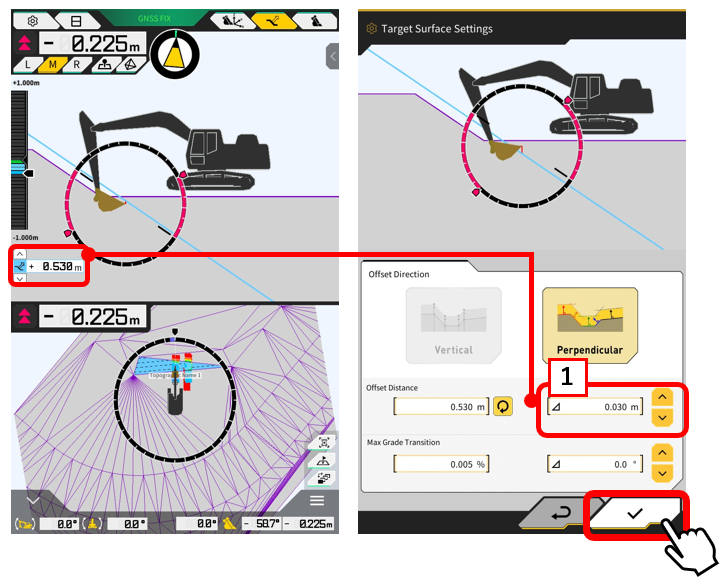

Regolazione della quantità di offset

Il valore immesso nelle impostazioni della superficie di destinazione si riflette in 【"1 ”la quantità di offset】 nella schermata di guida.
Esempio: Se nelle impostazioni è stato inserito il valore di 0,010 m, toccando △ si imposterà l'offset a 0,510 m nell'immagine seguente.
