Come controllare la precisione del tagliente

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come controllare la precisione della macchina da costruzione 3DMG confrontando i valori delle coordinate del tagliente con i punti del sistema di coordinate (punti di riferimento) impostati in cantiere prima di utilizzare la macchina.
Si raccomanda di controllare le coordinate quotidianamente per evitare malintesi e rilavorazioni dovute alla mancanza di conferme.

Procedure e spiegazioni

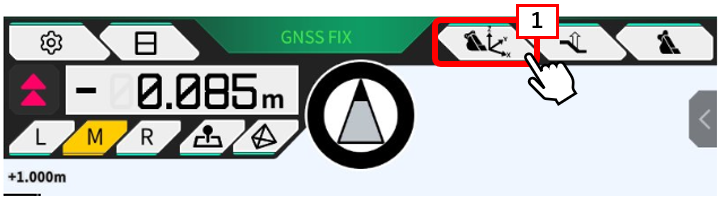

1. Toccare【"1"l'icona della benna】.

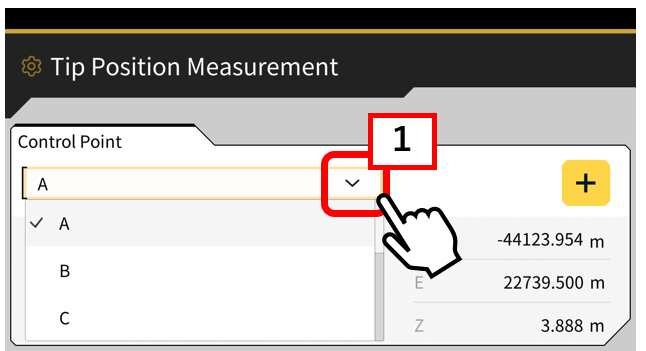

2. Selezionare le stesse coordinate della pila in loco dall'elenco 【"1"Punto di controllo】.

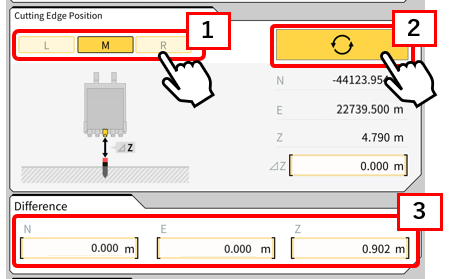

3. Allineare 【"1"Posiz tagliente (L, M, R)】 con la pila (punto di riferimento) per ottenere le informazioni sul bordo di taglio mediante il pulsante 【"2"Aggiorna】 . La differenza tra il punto di controllo selezionato e le informazioni sulla posizione del bordo di taglio acquisite viene visualizzata in 【"3"Differenza】.

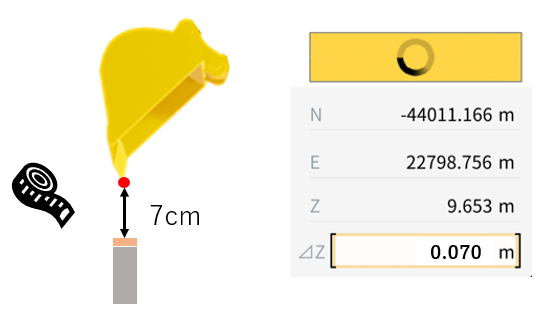

*Se non è possibile allineare la benna con la pila, far galleggiare la benna dalla pila (punto di riferimento) e inserire il valore misurato del galleggiante.

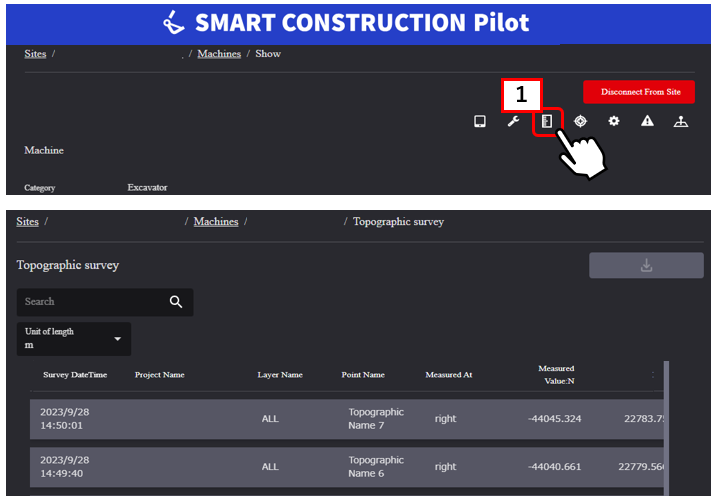

Toccare il controllo per salvare 【”1"i dati】 nell'applicazione di gestione (Pilot WEB).

Integrazione

Se non ci sono coordinate per la pila (punto di riferimento) nell'opzione

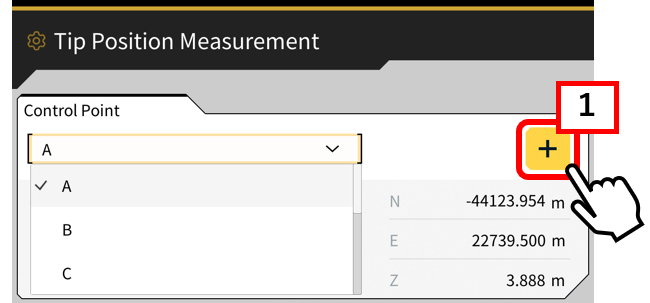

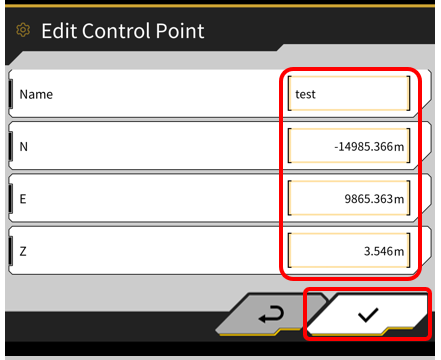

1.Toccare 【"1 ”il pulsante ＋】,inserire le coordinate della pila (punto di riferimento) da confrontare e toccare la casella di controllo.



2. Confermare che i valori delle coordinate immessi possono essere selezionati e utilizzati.

Funzione di confronto

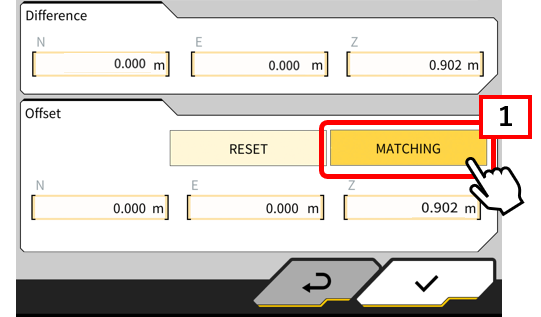

1. Toccare 【“1"CORRISP】 e controllare quando i valori della differenza si riflettono in “Compensazione”.

Dopo aver misurato la differenza, se c'è una variazione di precisione rispetto alla pila (punto di riferimento) da confrontare e si desidera risolvere temporaneamente il problema, è possibile aggiungere una correzione alle informazioni di acquisizione ricevute dalla macchina da cantiere e utilizzarla.

*Una certa quantità di correzione viene applicata in base alle informazioni di acquisizione al momento dell'impostazione, quindi anche quando le informazioni di acquisizione sono buone, verrà applicata una certa quantità di correzione. Si sconsiglia l'uso a lungo termine.

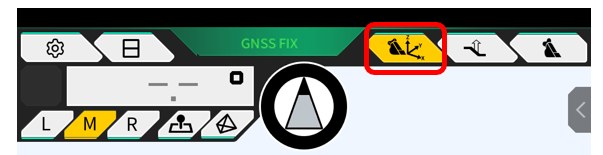

L'icona si illumina in giallo quando la corrispondenza è in uso.
