Come ottenere e salvare i valori delle coordinate del tagliente.

Introduzione

Questo articolo spiega in dettaglio come acquisire e salvare le coordinate delle informazioni sulla posizione del bordo di taglio della macchina da costruzione 3DMG.
Acquisendo e salvando le coordinate del tagliente, è possibile eseguire semplici osservazioni e condividere lo stato del cantiere con il responsabile.

Procedure e spiegazioni

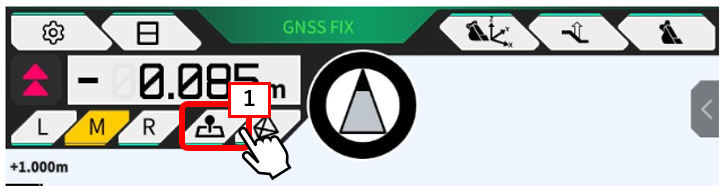

1. Selezionare la posizione di misurazione (L, M, R) nella schermata di guida e toccare l'icona 【"1"pin】.
*Posizionare preventivamente il secchio sul punto che si desidera misurare.

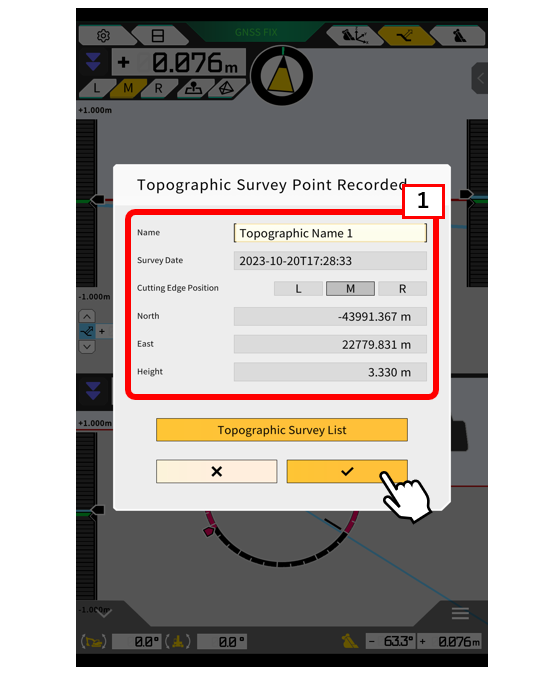

2. 【"1"La cronologia dei punti e delle posizioni (L, M, R) 】 acquisiti sul tagliente verrà visualizzata contemporaneamente al tocco.

3. Toccare il segno di spunta dopo aver confermato i dati acquisiti.

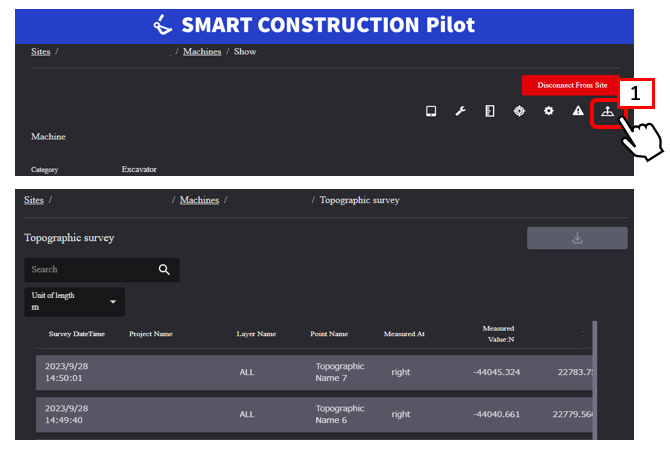

【"1"I punti】vengono salvati non solo nella tavoletta ma anche nell'applicazione di gestione Pilot WEB.

Integrazione

Come controllare i punti acquisiti (nel tablet)

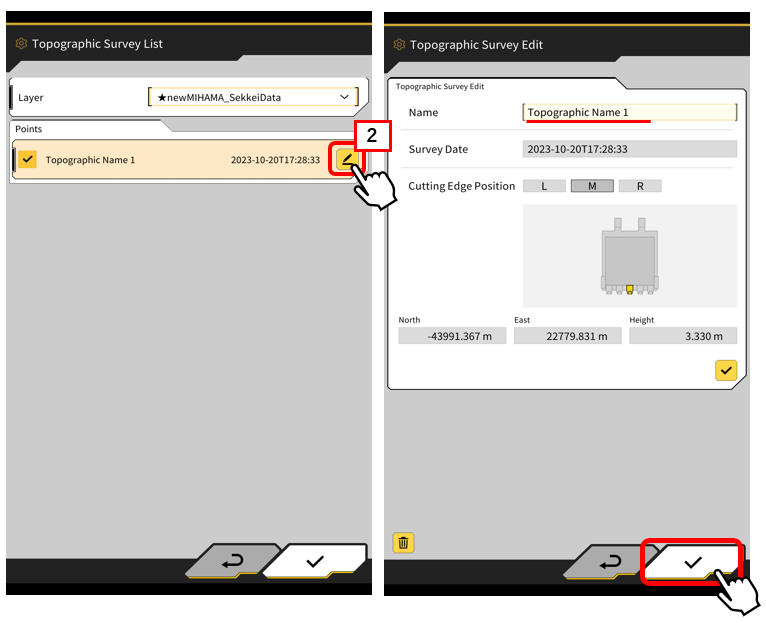

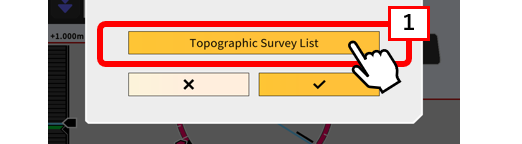

・Toccare su 【"1"Lista rilievi topografici】 per visualizzare i punti acquisiti, quindi toccare 【"2"l'icona della matita】 per modificare il nome.
