Come visualizzare l'altezza del tagliente come valore di elevazione.

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come visualizzare la distanza del tagliente dalla superficie del disegno come valore di elevazione.
Nella vista di sezione, la distanza del tagliente dalla superficie del disegno può essere visualizzata come valore di elevazione.

Procedure e spiegazioni

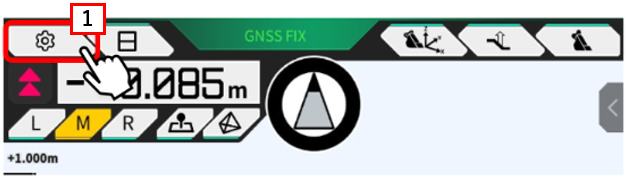

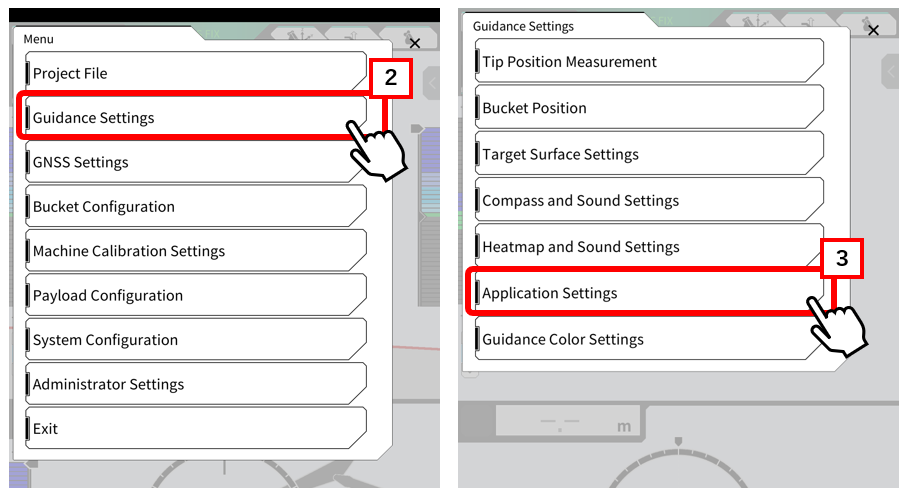

1. Selezionare 【"1"il simbolo dell'ingranaggio】 e 【"2"Impostazioni guida】 e toccare 【"3"Impostazioni applicazione】.

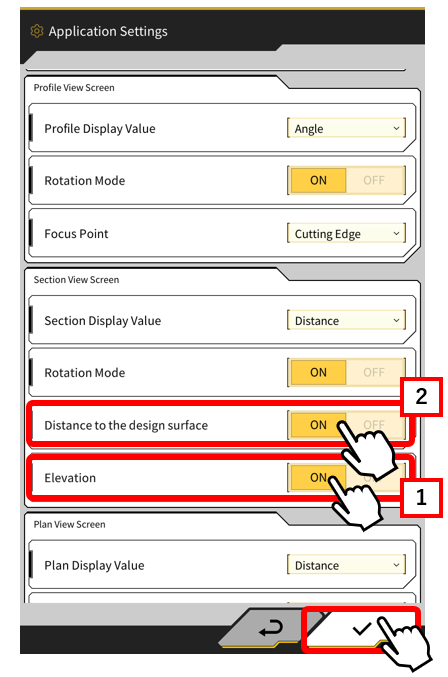

2. Individuare “Schermata vista sezione” in “Impostazioni applicazione” e attivare 【"1"Quota】. ON.
*In questa schermata è possibile attivare anche 【"2" Distanza dalla superficie di progetto】 per visualizzare l'altezza dalla superficie del progetto.

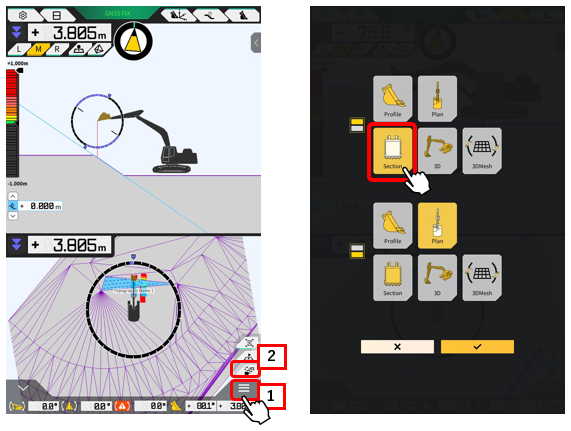

3. Toccare 【"1"il menu】, quindi toccare 【"2"il pulsante di cambio vista】 per cambiare il layout.

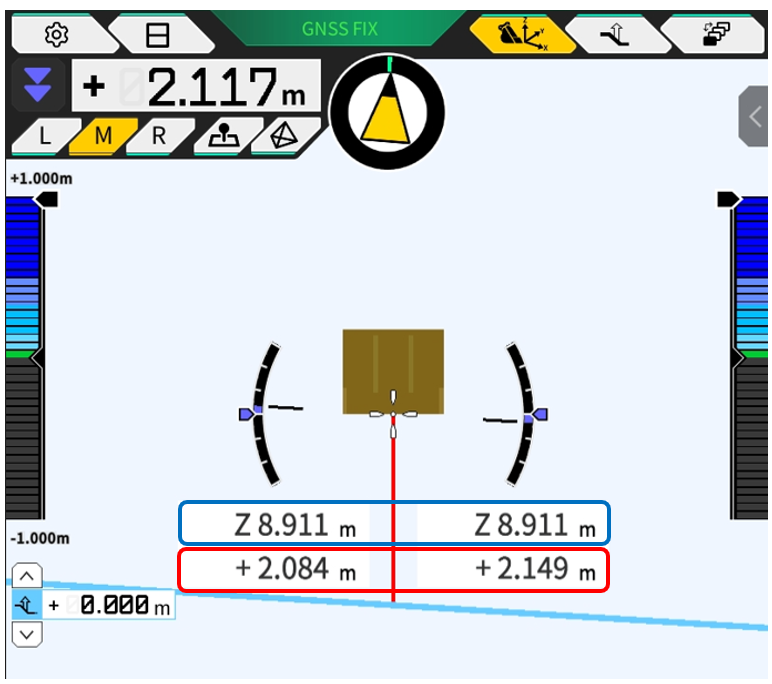

4. Il valore di elevazione viene visualizzato nella vista di sezione.

• Distanza dalla superficie del disegno: Riquadro rosso
• Quota: Riquadro blu
